Номер госреестра:
65942-16
Наименование СИ:
Хроматографы жидкостные
Обозначение типа:
RIGOL L-3000
Производитель:
Фирма "RIGOL Technologies, Inc.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64417
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные RIGOL L-3000
Назначение средства измерений
Хроматографы жидкостные RIGOL L-3000 (далее - хроматографы) предназначены для
качественных и количественных измерений содержаний широкого спектра химических
компонентов в пробах веществ и материалов.
Описание средства измерений
Хроматографы жидкостные RIGOL L-3000 конструктивно состоят из:
- насосов серии L-3000 (L-3200) с функцией промывки плунжеров и предельным рабочим
давлением 620 бар,
- градиентных L-3220, L-3240 или изократических L-3210, одним или несколькими
детекторов: спектрофотометрического L-3500, диодноматричного L-3520, рефрактометрического
L-3560, детектора по светорассеянию L-3535,
- термостата колонок L-3400,
- крана для ручного ввода образца 7725i или автоинжектора L-3320
- системы обработки данных.
Спектрофотометрический детектор L-3500 предназначен для измерений оптического
поглощения на установленной длине волны. Использование в детекторе двух ламп -
дейтериевой и вольфрамовой - позволяет проводить измерения как в ультрафиолетовой, так
и в видимой областях спектра, высокая частота регистрации сигнала (до 100 Гц) обеспечивает
детектирование узких пиков и улучшает разрешение.
Детектор на диодной матрице L-3520 работает в диапазоне длин волн от 190 до 640 нм
и имеет высокое разрешение благодаря наличию 1024 фотодиодов, позволяет проводить
идентификацию пика по спектру и регистрацию сигнала на нескольких длинах волн
одновременно.
Рефрактометрический детектор L-3560 предназначен для измерений содержания
широкого круга органических и неорганических веществ. Принцип действия детектора основан
на том, что при прохождении луча света через кювету, заполненную двумя жидкостями
с различными показателями преломления, луч отклоняется на угол, пропорциональный
разности этих показателей преломления. Конструкция детектора и наличие режима
термостатирования проточной ячейки делают возможными измерения на уровне низких
концентраций (миллиграммов на литр).
Принцип действия детектора по светорассеянию L-3535 основан на распылении
поступающего из колонки элюента с последующим испарением подвижной фазы и
детектированием анализируемых компонентов/
Низкотемпературное испарение подвижной фазы делает возможным анализ термонеста-
бильных и мало летучих соединений. Компактная конструкция (съемный распылитель, ячейка,
источник света (LED 470 нм), оптический сенсор и инновационная электроника) обеспечивает
высокую чувствительность прибора.. Хроматографы с детектором L-3535 применяют для
анализа веществ, не поглощающих УФ излучение: сахаров, жиров, поверхностно-активных
веществ, полимеров, аминокислот и пептидов.
Для ввода пробы в хроматограф применяют автоматический пробоотборник L-3320 или
инжектор для ручного ввода образца, автоматический пробоотборник L-3320 комплектуется
лотками для виал различной вместимости, плашек, пробирок «эппендорф». Автодозатор
обеспечивает полное или частичное заполнение петли, а также отбор микроколичеств образца.
Лист № 2
Всего листов 7
Запатентованная конструкция иглы со встроенной системой промывки значительно
снижает возможность загрязнения пробы на уровне микроконцентраций.
Хроматографы могут комплектоваться термостатом колонок L-3400. В качестве
охлаждающегоэлемента используется элемент Пелтье. Конструкция термостата позволяет
поддерживать стабильность температуры в пределах ±0,1 °C. Наличие предварительного
прогрева подвижной фазы делает разделение на колонке более стабильным. Программирование
температуры обеспечивает нагрев со скоростью 2 °C/мин от +40 до +60 °C и охлаждение
1,5 °C/мин от +60 до +40 °C.
Управление всеми компонентами жидкостного хроматографа RIGOL L-3000 осуществля-
ется через установленное программное обеспечение "UltraChrom”, при помощи которого
выполняется полное управление хроматографической системой, сбор и обработка данных,
создание и редактирование методов анализа и отчетов. Программное обеспечение "UltraChrom”
позволяет устанавливать и контролировать режимные параметры модулей системы L-3000
в реальном времени, отслеживать выполнение анализа и обрабатывать полученные данные.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно
нанесение пломбы на любые крепежные винты блоков хроматографа.

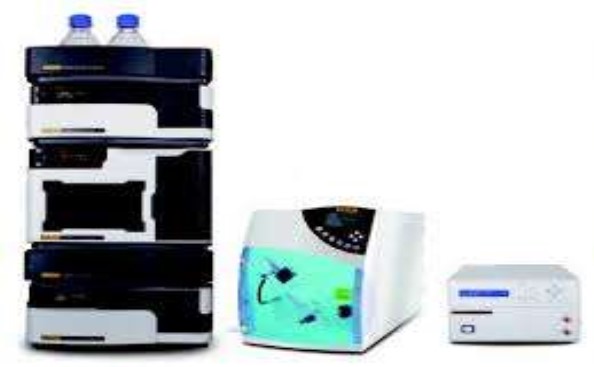

Рисунок 1 - Фотография внешнего вида хроматографа RIGOL L-3000

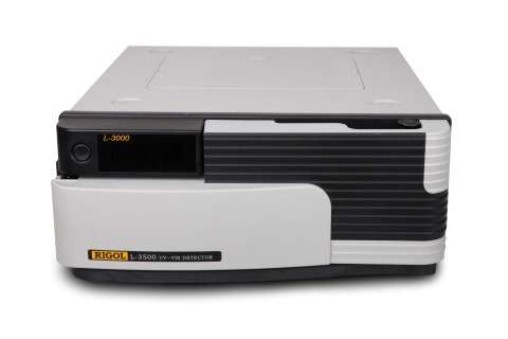

Рисунок 2 - Фотография внешнего вида детектора спектрофотометрического L-3500
Лист № 3
Всего листов 7

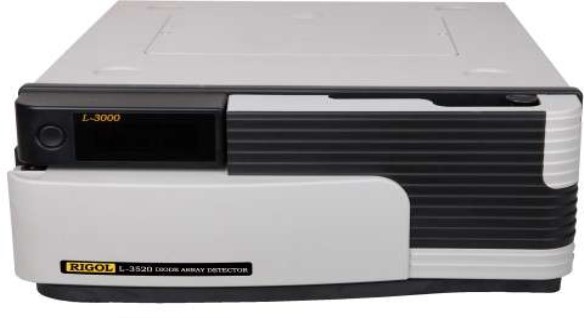

Рисунок 3 - Фотография внешнего вида детектора спектрофотометрического
на диодной матрице L-3520

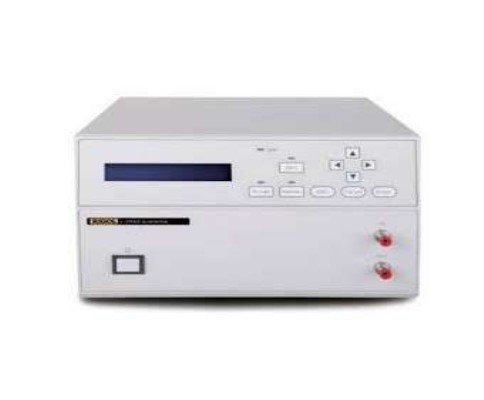

Рисунок 4 - Фотография внешнего вида детектора рефрактометрического L-3560

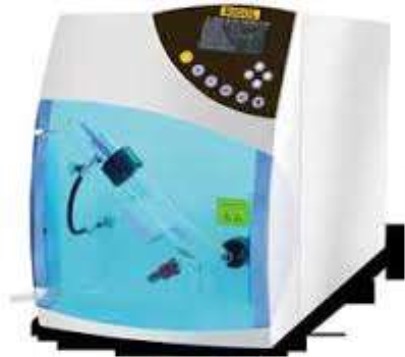

Рисунок 5 - Фотография внешнего вида детектора по светорассеянию L-3535
Лист № 4
Всего листов 7
Программное обеспечение
Уровеньзащитывстроенногопрограммногообеспеченияотнепреднамеренных
и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные программного обеспечения приведены в таблице 1.
Значение
UltraChrom.exe
02.01.10.00.00
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО),
не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
155832fe778ca261d9357d48f277475f
MD5
Защита программного обеспечения осуществляется аппаратно-программными средствами
микроконтроллера.
Метрологические и технические характеристики
Основные метрологические и технические характеристики хроматографов приведены
в таблицах 2-5.
Наименование характеристики
5
×
10
-5
Таблица 2 - Детектор спектрофотометрический L-3500
Значение
характеристики
от 190 до 800
5
×
10
-4
1
×
10
-9
2
1
Диапазон длин волн, нм
Уровень флуктуационных шумов нулевого сигнала (254 нм, скорость подачи
элюента (воды) 1 мл/мин, постоянная времени 1 с) е.о.п., не более
Дрейф нулевого сигнала после прогрева (254 нм, скорость подачи элюента
(воды) 1 мл/мин, постоянная времени 1 с), е.о.п./ч, не более
Предел детектирования по кофеину, г/см
3
, не более
Предел допускаемого относительного среднего квадратического отклонения
параметров выходного сигнала хроматографа со спектрофотометрическим
детектором L-3500, %, не более:
при автоматическом дозировании
- площади пика
- времени удерживания
Пределы допускаемого относительного изменения параметров выходного
сигнала за 8 часов непрерывной работы хроматографа со спектрофотометри-
ческим детектором L-3500, %, не более
при автоматическом дозировании
- площади пика
Потребляемая мощность, Вт, не более
Габаритные размеры(ДхШхВ), мм, не более
Масса, кг, не более
±
3
90
367х462х143
12,6
Наименование характеристики
Таблица 3 - Детектор на диодной матрице L-3520
Значение
характеристики
5
×
10
-5
Уровень флуктуационных шумов нулевого сигнала (254 нм, скорость подачи
элюента (воды) 1 мл/мин, постоянная времени 2 с) е.о.п., не более,
Дрейф нулевого сигнала (254 нм, скорость подачи элюента (воды) 1 мл/мин,
постоянная времени 2 с) после прогрева, е.о.п./ч, не более
5
×
10
-4
Лист № 5
Всего листов 7
Наименование характеристики
Диапазон длин волн, нм
Предел детектирования по кофеину, г/см
3
, не более
Значение
характеристики
от 190 до 640
2
×
10
-9
2
1
Предел допускаемого относительного среднего квадратического отклонения
параметров выходного сигнала хроматографа с детектором на диодной мат-
рице L-3520, %, не более:
при автоматическом дозировании
- по площади пика
- по времени удерживания
Пределы допускаемого относительного изменения параметров выходного
сигнала за 8 часов непрерывной работы хроматографа с детектором на диод-
ной матрице L-3520, %, не более:
при автоматическом дозировании
- по площади пика
Потребляемая мощность, Вт, не более
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
±
3
90
368х462х143
12,6
Наименование характеристики
Таблица 4 - Детектор рефрактометрический L-3560
Значение
характеристики
от 1,00 до 1,75
2,5
×
10
-8
2
×
10
-7
1
×
10
-6
2
1
Диапазон измерений показателя преломления, ед.рефр
Уровень флуктуационных шумов нулевого сигнала (скорость подачи элюента
(воды) 1 мл/мин, постоянная времени 1,5 с), ед.рефр., не более
Дрейф нулевого сигнала(скорость подачи элюента (воды) 1 мл/мин, постоян-
ная времени 1,5 с), ед.рефр./ч
Предел детектирования по глюкозе, г/см
3
, не более
Предел допускаемого относительного среднего квадратического отклонения
параметров выходного сигнала хроматографа с рефрактометрическим детек-
тором L-3560, %, не более
при автоматическом дозировании
- по площади пика
- по времени удерживания
Пределы допускаемого относительного изменения параметров выходного
сигнала за 8 часов непрерывной работы хроматографа с рефрактометриче-
ским детектором L-3560, %, не более:
при автоматическом дозировании
- по площади пика
Потребляемая мощность, В
×
А, не более
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
±
4
150
260х150х400
12
Наименование характеристики
Таблица 5 - Детектор по светорассеянию L-3535
Уровень флуктуационных шумов нулевого сигнала, мВ, не более
Дрейф нулевого сигнала, мВ/ч, не более
Предел детектирования, г/см
3
по кофеину, не trial
Значение
характеристики
2
4
5
×
10
-8
Лист № 6
Всего листов 7
Наименование характеристики
Значение
характеристики
3
1
Предел допускаемого относительного среднего квадратического отклонения
выходного сигнала хроматографа с детектором по светорассеянию L-3535, %
не более
при автоматическом дозировании
- по площади пика
- по времени удерживания
Пределы допускаемого значения относительного изменения выходного сиг-
нала за 8 часов непрерывной работы хроматографа с детектором по светорас-
сеянию L-3535, % не более
при автоматическом дозировании
- по площади пика
Потребляемая мощность, Вт, не более
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
±4
300
250х530х330
15
от +5 до +35
от 84,0 до 106,7
от 20 до 80
Таблица 6 - Условия эксплуатации
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- атмосферное давление, кПа
- относительная влажность воздуха, %
Электрическое питание:
- напряжение питающей сети переменного тока, В
- частота питающей сети, Гц
220
±
22
50
±
1
Знак утвержденного типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
В комплект поставки хроматографов жидкостных RIGOL L-3000 входят:
- детекторы (по заказу):
спектрофотометрический L-3500;
на диодной матрице L-3520;
рефрактометрический L-3560;
по светорассеянию L-3535;
- термостат колонок L-3340 (по заказу);
- автоинжектор L-3320 или кран для ручного дозирования 7725i (по заказу);
- насосы (по заказу);
- органайзер (по заказу);
- программное обеспечение;
- руководство по эксплуатации;
- методика поверки МП 205-07-2016.
Поверка
осуществляется по документу МП 205-07-2016 "Хроматографы жидкостные RIGOL L-3000.
Методика поверки", утвержденному ФГУП "ВНИИМС" 21 сентября 2016 г.
Лист № 7
Всего листов 7
Основные средства поверки:
- международный стандартный образец состава: глюкоза - МСО 0390:2002;
- кофеин безводный по фармакопейной статье ФС 42-0249-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель хроматографа.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к хроматографам
жидкостным RIGOL L 3000
Техническая документация фирмы "RIGOL TECHNOLOGIES, INC.", Kитай
Изготовитель
Фирма "RIGOL TECHNOLOGIES, INC.", Китай
Адрес: 156, Cai He Village, Sha He Town, Chang Ping District.Beijing, 102206 P.R.China
Тел.: +86 10 80706688-375,
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «ХИММЕД»
(ООО «ТД «ХИММЕД»)
ИНН 7724709468.
Адрес: 115230, Москва, Каширское ш., д.9, к.3
Телефон: 495-728-41-92
E-mail:
,
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9028-83 | Хроматографы | Луч-2 | Нет данных | Нет данных | Перейти |
| 12490-00 | Термометры технические жидкостные | ТТЖ-М | АО "Стеклоприбор", Украина, г.Червонозаводское | 3 года | Перейти |
| 16904-03 | Хроматографы газовые аналитические | Цвет-800 | ОАО "Цвет", г.Дзержинск | 1 год | Перейти |
| 21433-06 | Хроматографы жидкостные | Хромос ЖХ-301 | ООО "Хромос", г.Дзержинск | 1 год | Перейти |
| 64322-16 | Хроматографы газовые с масс-спектрометрическими детекторами | TRACE 1300/1310 (хроматографы) ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (детекторы) | Фирма "Thermo Fisher Scientific", США; Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
