Номер госреестра:
65811-16
Наименование СИ:
Весы электронные лабораторные
Обозначение типа:
M-ER
Производитель:
Фирма "Mercury WP Tech Group Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64277
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные лабораторные M-ER
Назначение средства измерений
Весы электронные лабораторные M-ER (далее - весы) предназначены для статического
измерения массы.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в электрический аналоговый выходной сигнал, изменяющийся
пропорционально массе взвешиваемого груза. Далее сигнал преобразуется в аналого-цифровом
преобразователе в цифровой код и результаты взвешивания выводятся на дисплей терминала.
Весы состоят из корпуса, грузоприемного и грузопередающего устройств, тензорези-
сторного весоизмерительного датчика, и терминала с аналого-цифровым преобразователем.
Грузоприемное устройство состоит из грузоприемной платформы и держателя платформы,
грузопередающее устройство опорами через отверстия в корпусе передает нагрузку на датчик.
Некоторые модели весов оснащаются ветрозашитной витриной.
Терминалобеспечиваетэлектрическоепитаниедатчика,аналого-цифровое
преобразование его сигнала, обработку и индикацию результатов измерений.
Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера
пунктов указаны в скобках):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- совмещенные устройство установки нуля и уравновешивания тары (4.6.9);
- устройство тарирования (выборки массы тары) (Т.2.7.4);
- устройство предварительного задания массы тары (T.2.7.5);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство индикации отклонения от нуля (п.4.5.5.);
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (4.13.9);
- вспомогательное цифровое показывающее устройство с отличающимся делением
(3.4.1).
Весы имеют следующие режимы работы (4.20):
счетный режим;
суммирование;
статистическая обработка;
вычисление процентных соотношений;
Весы имеют последовательный защищенный интерфейс передачи данных RS-232.
Питание весов осуществляется от сети переменного тока через адаптер или от
встраиваемой перезаряжаемой аккумуляторной батареи.
Весы выпускаются в следующих модификациях: M-ER150.0,005; M-ER300.0,01;
M-ER300.0,01; M-ER600.0,01; M-ER600.0,01; M-ER1500.0,02; M-ER1500.0,05; M-ER2000.0,02;
M-ER2000.0,05; M-ER3000.0,05; M-ЕR3000.0,1; M-ER6000.0,1; M-ER6000.0,1; M-ER15000.0,5;
M-ER15000.1; M-ER30000.1; M-ER30000.1; M-ER32000.1; M-ER32000.1, которые отличаются
Лист № 2
Всего листов 7
значениями максимальной и минимальной нагрузок, действительной ценой деления, массой и
габаритными размерами.
Обозначение весов при заказе имеет вид M-ER [XYZ][K]-[Max][d],
где M-ER - обозначение типа весов;
X и Z - цифры от 1 до 9 - внутризаводские идентификаторы серии разработки сборки;
Y = 2 - условное обозначение исполнения: 2 - исполнение настольное;
K - А, В, С, F, J, R, U - условное обозначение конструктивных особенностей и сервисных
функций,
где А - наличие перезаряжаемого элемента питания (аккумулятора);
В - наличие сменного элемента питания (батарейки);
C - наличие в весах счетного режима;
F - модификация весов только с индикацией массы;
J - наличие ветрозащитной витрины;
R - грузоприемная платформа круглой trial; U -
грузоприемная платформа с бортиком.
Мах - максимальное значение нагрузки в граммах;
d - действительная цена деления в граммах.
На маркировочной табличке указаны:
товарный знак предприятия-изготовителя;
значение максимальной нагрузки (Max);
значение минимальной нагрузки (Min);
значение поверочного интервала (е);
значение действительная цены деления (шкалы) (d);
обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);
знак утверждения типа средств измерения;
максимальный диапазон устройства выборки массы тары (Т
-
);
диапазон рабочих температур;
номер весов по системе нумерации предприятия-изготовителя.
Общий вид весов различного конструктивного исполнения представлен на рисунках
1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 3.
M-ER [X2Z][F]-[Max][d]M-ER [X2Z][U]-[Max][d]
M-ER [X2Z][L]-[Max][d]

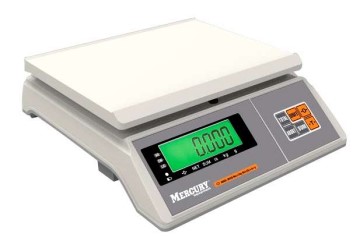

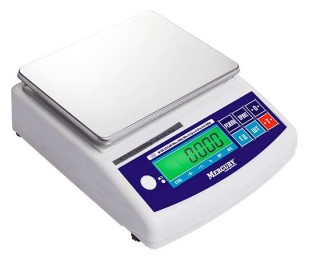

Рисунок 1 - Общий вид весов
Лист № 3
Всего листов 7
M-ER [X2Z][J]-[Max][d]M-ER [X2Z][R]-[Max][d]

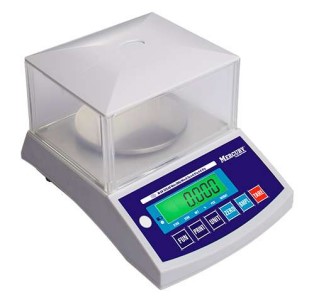

Рисунок 2 - Общий вид весов
Место пломбирования для нанесения знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Идентификационнымпризнакомпрограммногообеспечения(ПО)служит
идентификационное наименование, которое отображается на дисплее при включении весов.
Защита от преднамеренных изменений ПО обеспечивается одноразовой зашивкой ПО в память,
интегрированнуювкристаллмикропроцессора.Защитаотнесанкционированного
вмешательства и изменения метрологических параметров осуществляется с помощью входа в
режим калибровки через ввод пароля, а также неизменяемого счетчика количества калибровок
весов.
Изменение ПО невозможно без применения специализированного оборудования
производителя. ПО не может быть модифицировано, загружено или прочитано через
какой-либо интерфейс после опломбирования.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, которая
находится на нижней поверхности весов в зависимости от модификации как показано
на рисунке 3.
Лист № 4
Всего листов 7
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
Цифровой идентификатор ПО
Значение
Е7d2
Vx.y
-*
где - х и у принимают значения от 1 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс.
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011………………………………………… II (высокий)
Значения Мах, Min, d, е, числа поверочных интервалов (n), интервалов нагрузки (m) и пределов
допускаемой погрешности при первичной поверке (mpe) модификаций весов приведены
в таблице 2.
Таблица 2 - Метрологические характеристики
Модификация
n
Мах,Min,d,е,
г г г г
2 3 4 5
6
1500,10,0050,01
15000
1
M-ER[XYZ][K]-
[150].[0,005]
M-ER[XYZ][K]-
[300].[0,01]
3000,10,0050,01
30000
3000,20,010,02
15000
M-ER[XYZ][K]-
[300].[0,01]
M-ER[XYZ][K]-
[600].[0,01]
6000,20,010,02
30000
6000,20,010,05
12000
m,mpe,
г г, ±
7 8
От 0,1 до 50 включ.0,005
Св. 50 до 150 включ.0,01
От 0,1 до 50 включ.0,005
Св. 50 до 200 включ.0,01
Св. 200 до 300 включ.0,015
От 0,2 до 100 включ.0,01
Св. 100 до 300 включ.0,02
От 0,2 до 100 включ.0,01
Св. 100 до 400 включ.0,02
Св. 400 до 600 включ.0,03
От 0,2 до 250 включ.0,025
Св. 250 до 600 включ.0,05
От 1 до 500 включ.0,05
M-ER[XYZ][K]-
[600].[0,01]
M-ER[XYZ][K]-
[1500].[0,02]
150010,020,1
15000
15002,50,050,1
15000
200010,020,1
20000
20002,50,050,1
20000
M-ER[XYZ][K]-
[1500].[0,05]
M-ER[XYZ][K]-
[2000].[0,02]
M-ER[XYZ][K]-
[2000].[0,05]
M-ER[XYZ][K]-
[3000].[0,05]
30002,50,050,1
30000
Св. 500 до trial включ.0,1
От 2,5 до 500 включ.0,05
Св.500 до 1500 включ.0,1
От 1 до 500 включ.0,05
Св. 500 до 2000 включ.0,1
От 2,5 до 500 включ.0,05
Св. 500 до 2000 включ.0,1
От 2,5 до 500 включ.0,05
Св. 500 до 2000 включ.0,1
Св. 2000 до 3000 включ.0,15
Лист № 5
Всего листов 7
Продолжение таблицы 2
234
56
1
M-ER[XYZ][K]-
[3000].[0,1]
300050,1
0,215000
M-ER[XYZ][K]-
[6000].[0,1]
600050,1
0,230000
M-ER[XYZ][K]-
[6000].[0,1]
600050,1
0,512000
15000250,5
115000
15000501
27500
30000501
215000
30000501
56000
32000501
216000
M -ER[XYZ][K]-
[15000].[0,5]
M -ER[XYZ][K]-
[15000].[1]
M -ER[XYZ][K]-
[30000].[1]
M -ER[XYZ][K]-
[30000].[1]
M -ER[XYZ][K]-
[32000].[1]
M -ER[XYZ][K]-
[32000].[1]
32000501
56400
78
От 5 до 500 включ. 0,1
Св.500 до 2000 включ. 0,2
Св.2000 до 3000 включ. 0,3
От 5 до 1000 включ. 0,1
Св.1000 до 4000 включ. 0,2
Св. 4000 до 6000 включ. 0,3
От 5 до 2500 включ. 0,25
Св. 2500 до 6000 включ. 0,5
От 25 до 5000 включ. 0,5
Св.5000 до 15000 включ. 1,0
От 50 до 5000 включ. 1,0
Св.5000 до 15000 включ. 2,0
От 50 до 10000 включ. 1,0
Св.10000 до 30000 включ. 2,0
От 50 до 25000 включ. 2,5
Св.25000 до 30000 включ. 5,0
От 50 до 10000 включ. 1,0
Св.10000 до 32000 включ. 2,0
От 50 до 25000 включ. 2,5
Св.25000 до 32000 включ5,0
Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению
пределов допускаемой погрешности при поверке.
Значение
±0,25е
Мах + 9е
от 0 до 100
±2
±10
от 10 до 40
от 187 до 242
от 49 до 51
от 2 до 6
100
4
Таблица 3 - Основные технические характеристики
Наименование характеристики
Пределы допускаемой погрешности устройства установки на нуль
Показания индикации массы, кг, не более
Диапазон выборки массы тары (Т-), % от Max
Диапазон установки на нуль и слежения за нулём, % от Max, не более
Диапазон первоначальной установки нуля, % от Max, не более
Диапазон рабочих температур,
°
С
Электрическое питание:
- от сети переменного тока с параметрами:
- напряжение, В
- частота, Гц
- от аккумуляторной батареи, напряжением постоянного тока, В
Время непрерывной работы, от полностью заряженной аккумуляторной
батареи, ч
Потребляемая мощность, В
×
А, не более
Габаритные размеры весов c Mах от 150 до 3000 г, мм:
- с ветрозащитной витриной
- без ветрозащитной витрины
Габаритные размеры весов c Mах от 3000 до 32000 г, мм
210х300х350
210х300х100
265х290х110
Лист № 6
Всего листов 7
Наименование характеристики
Масса весов , кг, не более
Значение вероятности безотказной работы за 2000 ч
Средний срок службы, лет
Значение
2,5
0,92
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на
табличку, прикрепленную на корпусе весов, фотохимическим способом.
Комплектность средства измерений
Обозначение
M-ER
Таблица 4 - Комплектность средства измерений
Наименование
Весы электронные лабораторные
Адаптер сетевого электропитания
Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика
поверки).
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная
схема для средств измерений массы» гири номинальной массой от 50 г до 10 кг, 20 кг класса
точности F
2
по ГОСТ OIML 111-1-2009. «Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
.
Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на
рисунке 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
электронным лабораторным M-ER
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Mercury WP Tech Group Co., Ltd», Корея
648-59, Gongreung-Dong Nowon-Ku, Seoul, Korea
Тел. / факс :(86) 188-05-05-188-6
Лист № 7
Всего листов 7
Заявитель
Общество с ограниченной ответственностью «М-ТЕХНИКА» (ООО «М-ТЕХНИКА»)
ИНН 7718264620
Юридический адрес: 107392, г. Москва, Малая Черкизовская ул., д. 64, этаж 1, пом. 255,
ком. 2
Почтовый адрес: 105122 г. Москва, Щелковское шоссе, д. 2а
Тел. +7(495) 651-65-15; +7(925) 852-69-23
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс +7(495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35407-12 | Измерители веса гидравлические электронные | ГИВ-1Э | ОАО "Приборы контроля и регулирования техпроцессов" (Теплоконтроль), г.Сафоново | 1 год | Перейти |
| 15901-04 | Весы автоматические дискретного действия суммирующие | MSDL | Фирма "Buhler AG", Швейцария | 1 год | Перейти |
| 13506-93 | Счетчики электрической энергии однофазные электронные | ЦЭ2700 | АООТ "Энергоучет", г.С.-Петербург | 1 год | Перейти |
| 29922-05 | Трансформаторы тока измерительные лабораторные | ТТИ-100 | ООО Предприятие "Техника метрологии для энергетики, Екатеринбург" (ТМЕ), г.Екатеринбург | 5 лет | Перейти |
| 39545-08 | Термометры стеклянные лабораторные | ТЛ-2Г | ОАО "Термоприбор", г.Клин | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
