Датчики температуры многозонные ТР-Е-10, ТП-Е-10, ГРСИ 65799-16
Номер госреестра:
65799-16
Наименование СИ:
Датчики температуры многозонные
Обозначение типа:
ТР-Е-10, ТП-Е-10
Производитель:
ООО "Теплоприбор-Сенсор", г.Челябинск
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64265
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2389 от 08.10.2019 г.)
Датчики температуры многозонные ТР-Е-10, ТП-Е-10
Назначение средства измерений
Датчики температуры многозонные ТР-Е-10, ТП-Е-10 (далее по тексту – датчики)
предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а
также агрессивных сред, не разрушающих защитный корпус датчиков, в том числе во
взрывоопасных зонах.
Описание средства измерений
Принцип действия датчиков ТР-Е-10 основан на явлении изменения электрического
сопротивления металлов при изменении их температуры. Величина изменения электрического
сопротивления определяется типом материала чувствительного элемента (далее по тексту – ЧЭ)
и величиной изменения температуры. Принцип действия датчиков ТП-Е-10 основан на явлении
возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух
разнородных металлов или сплавов, места соединения (спаев) которых находятся при разной
температуре.Величинатермоэлектродвижущейсилыопределяется типомматериалов
термоэлектродов и разностью температур мест соединения термоэлектродов. В исполнениях
датчиков с измерительным преобразователем изменение электрического сопротивления
материала ЧЭ или термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется
измерительным преобразователем (далее по тексту – ИП) в изменение выходного токового или
цифрового сигнала. Зависимость между измеренной температурой и выходным сигналом
датчиков с преобразователем – линейная.
Датчики состоят из нескольких (от 2-х до 30-ти штук) первичных преобразователей
температуры - измерительных элементов, включающих ЧЭ и металлическую оболочку.
Измерительный элемент может быть с платиновым или медным ЧЭ с номинальной статической
характеристикой преобразования (НСХ) типа «50П», «Pt100», «100П», «50М» или «100М» по
ГОСТ 6651-2009 или c ЧЭ с НСХ типа «К», «L», «J», «N» или «Т» по ГОСТ Р 8.585-2001.
Измерительный элемент может быть помещен в защитную арматуру из нержавеющей стали или
других материалов с корпусом (или без корпуса), в который могут встраиваться ИП и (или)
клеммные колодки. Измерительные элементы могут быть с одиночными или двойными ЧЭ.
Корпуса могут изготавливаться из алюминия, нержавеющей стали или полимерных материалов.
ИП конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения
выводов измерительного элемента и клеммами для вывода выходного сигнала, и различаются
по конструктивному исполнению и техническим характеристикам. Питание ИП совмещено с
выходным сигналом и осуществляется по двухпроводной схеме. Цифровая индикация в
процессе измерений осуществляется с помощью встраиваемого в защитную соединительную
головку жидкокристаллического индикатора (ЖКИ).
Конструктивно датчики могут быть выполнены без корпуса, с корпусом, в который
могут быть установлены ИП и (или) клеммные колодки, при этом корпус может быть
выносным. Крепление измерительных элементов может иметь разборное или неразборное
уплотнение (одинарное, двойное или большее количество), в том числе с камерой сброса
давления.
Основные исполнения датчиков имеют модификации, отличающиеся друг от друга: по
количеству и классу допуска ЧЭ, по наличию ИП, по форме, длине монтажной части, диаметру
и материалу защитной арматуры (при ее наличии), по виду присоединения к процессу, по типу
корпуса. Монтаж датчиков на объекте измерений осуществляется при помощи фланца, штуцера
или линзового элемента.
Модификации и карта заказа датчиков представлены в таблице 1.
Лист № 2
Всего листов 10
Таблица 1
ТР-Е-10Датчики температуры многозонные
ТП-Е-10
Вид взрывозащиты
00 без взрывозащиты
01 1ExdIIC T6
02 0ExiaIIC Т6
Тип корпуса
0отсутствует
A Exd
C общепромышленный
X спец. исполнение
Тип присоединения к процессу
Fфланец (тип, DN, PN)
Uштуцер (М, G, К(NPT))
Lлинзовое исполнение
Xспец. исполнение
Число зон
от 2 до 30 (по заказу)
Монтажные длины, мм
от 60 до 10000 (по заказу)
Длина шейки, мм
A по заказу (для исполнений с корпусом)
B по заказу ( длина кабеля для выносного корпуса)
L и L1 по заказу для бескорпусных
Спец. исполнение
Тип измерительного преобразователя (выходной сигнал)
0-
A клеммная колодка
C4 – 20 мА, 20 – 4 мА
D (4 – 20 мА, 20 – 4 мА) -Exia
E4 – 20 мА/HART, 20 – 4 мА/HART
F (4 – 20 мА/ HART , 20 – 4 мА/ HART ) -Exia
GProfibus (РА)
HProfibus (РА) с ЖКИ
IProfibus (РА) –Exia
JProfibus (РА) с ЖКИ -Exia
Х Спец. исполнение
Тип, класс и схема чувствительного элемента для ТР-Е-10
11xPt100 Aсх.4 (от - 50 до + 450 °С )
21xPt100 1/3B сх.4 (от - 50 до + 300 °С )
32xPt100 Aсх.3 (от - 100 до + 450°С
41xPt100 Aсх.4 (от - 100 до + 450°С )
51xPt100 1/3B сх.4 (от 0 до + 150 °С )
62xPt100 1/3B сх.3 (от - 50 до + 300 °С )
1C1xPt100 AА сх.4 (от - 50 до + 250 °С )
1E1xPt100 Всх.4 (от - 196 до + 660 °С )
1G1x100П Aсх.4 (от - 100 до + 450 °С )
1I1x100П AА сх.4 (от - 50 до + 250 °С )
1K1x100П В сх.4 (от - 196 до + 660 °С )
1M 1x100П 1/3B сх.4 (от - 50 до + 300 °С )
Лист № 3
Всего листов 10
от -40 до +1100 °С
от - 40 до +600 °С
от -40 до +1250 °С
от -40 до +350 °С
от -40 до +750 °С
ХХ Спец. исполнение
Диаметр оболочки чувствительного элемента для ТP-Е-10
3
Æ
3 мм
4,5
Æ
4,5 мм
6
Æ
6 мм
Х
Спец. исполнение не более
Æ
8 мм
Тип, класс и особенности чувствительного элемента для ТП-Е-10
7К кл.1 1ЧЭ изолированный спай
8К кл.1 2ЧЭ изолированный спай
К1К кл.2 1ЧЭ изолированный спай
К2К кл.2 2ЧЭ изолированный спай
L1L кл.2 1ЧЭ изолированный спай
L2L кл.2 2ЧЭ изолированный спай
N1N кл.1 1ЧЭ изолированный спай
N2N кл.1 2ЧЭ изолированный спай
N5N кл.2 1ЧЭ изолированный спай
N6N кл.2 2ЧЭ изолированный спай
Т1T кл.1 1ЧЭ изолированный спай
Т2T кл.1 2ЧЭ изолированный спай
Т5T кл.2 1ЧЭ изолированный спай
Т6T кл.2 2ЧЭ изолированный спай
J1J кл.1 1ЧЭ изолированный спай
J2J кл.1 2ЧЭ изолированный спай
J5J кл.2 1ЧЭ изолированный спай
J6J кл.2 2ЧЭ изолированный спай
ХСпец. исполнение
Диаметр оболочки чувствительного элемента для ТП-Е-10
1,5
Æ
1,5 мм
2
Æ
2 мм
3
Æ
3 мм
4
Æ
4 мм
4,5
Æ
4,5 мм
5
Æ
5 мм
6
Æ
6 мм
Х
Спец. исполнение не более
Æ
8 мм
Комплект документации Вн-ХХХ
На рисунке 1 представлена фотография общего вида датчиков.
Способ пломбировки датчиков зависит от варианта исполнения и конструкции корпуса.
Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 2.
Лист № 4
Всего листов 10

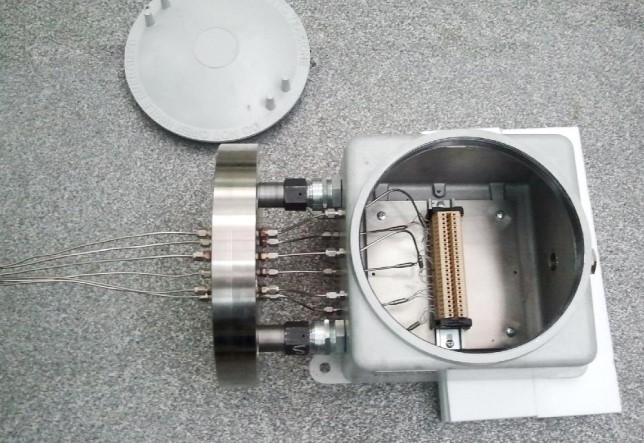

Рисунок 1 – Общий вид датчиков температуры многозонных ТР-Е-10, ТП-Е-10

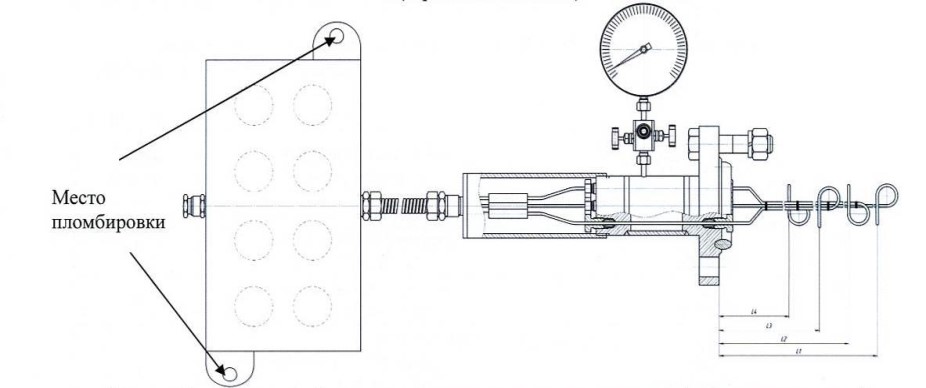

Рисунок 2 – Схема пломбировки от несанкционированного доступа
(вариант исполнения)
Программное обеспечение
Программное обеспечение (ПО) у датчиков без встроенного ИП – отсутствует.
Программное обеспечение датчиков со встроенным ИП является неизменяемым и
несчитываемым. Разделение ПО на метрологически значимую и незначимую части не
реализовано. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 – данное ПО
защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
firmware
не ниже 1.0
по номеру версии
Лист № 5
Всего листов 10
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 3–9,
где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых
температур в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и
маркировке датчика.
Таблица 3 - Основные метрологические характеристики датчиков температуры многозонных
серии ТР-Е-10 без ИП
Класс допускаДиапазон измерений температуры, °СДопуск по ГОСТ 6651-2009, °С
Для датчиков с НСХ «Pt100» (α = 0,00385 ºС
-1
), «50П» и «100П» (α = 0,00391 ºС
-1
)
А от - 50 до + 450 ±(0,15+0,002|t|)
В от - 196 до + 660 ±(0,3+0,005|t|)
Для датчиков с НСХ «50M», «100М» (α = 0,00428 ºС
-1
)
А от - 50 до + 120 ±(0,15+0,002|t|)
В от - 50 до + 200 ±(0,3+0,005|t|)
Примечание: |t| – абсолютное значение температуры, °С, без учета знака
Класс
допуска
Диапазон измерений
температуры, °С
Пределы допускаемых отклонений ТЭДС
от НСХ по ГОСТ Р 8.585-2001, °С
Таблица 4 - Основные метрологические характеристики датчиков температуры многозонных
серии ТП-Е-10 без ИП
1
2
2
1
2
1
2
1
2
Для датчиков с НСХ типа «K»
от - 40 до + 375 включ.±1,5
св. + 375 до + 1100 ±0,004|t|
от - 40 до + 333 включ.±2,5
св. + 333 до + 1100 ±0,0075|t|
Для датчиков с НСХ типа «L»
от - 40 до + 360 включ.±2,5
св. + 360 до + 600±(0,7+0,005|t|)
Для датчиков с НСХ типа «N»
от - 40 до + 375 включ.± 1,5
св. + 375 до + 1250 ± 0,004|t|
от - 40 до + 333 включ.± 2,5
св. +с 333 до + 1250 ± 0,0075|t|
Для датчиков с НСХ типа «Т»
от - 40 до + 125 включ.± 0,5
св. + 125 до + 350 ± 0,004|t|
от - 40 до + 135 включ.± 1
св. + 135 до + 350± 0,0075|t|
Для датчиков с НСХ типа «J»
от - 40 до + 375 включ.± 1,5
св. + 375 до + 750 ± 0,004|t|
от 0 до + 333 включ.± 2,5
св. + 333 до + 750 ± 0,0075|t|
Примечание: |t| – абсолютное значение температуры, °С, без учета знака.
Лист № 6
Всего листов 10
Серия
мА
°С
Диапазон
настройки
Таблица 5 - Основные метрологические характеристики датчиков температуры многозонных
серий ТР-Е-10, ТП-Е-10 с ИП с аналоговым выходным сигналом постоянного тока
ДиапазонДиапазонПределы допускаемой
Типвыходного измерений основной погрешности
НСХсигнала,температуры,
ИП, °С
приведенной, %
абсолютной,
°С
100П
+660
50М
+200
Pt100от -196 до +660
от -196 до
±0,25; ±0,5±1,0
ТР-Е-1050П
100М
от -50 до +200
от -50 до
±0,25; ±0,5±1,0
+700
+1300
+800
+1300
+750
Jот -40 до +750
от -200 до
±0,5; ±1,0±1,0
от -40 до +700
от -200 до
±0,25; ±0,5; ±1,0±1,0
К
от 4 до 20;от -40 до +1100
от -200 до
±0,25; ±0,5; ±1,0±1,0
L
от 20 до 4
от -40 до +600
от -200 до
±0,25; ±0,5; ±1,0±1,0
ТП-Е-10
Nот -40 до +1250
от -200 до
±0,25; ±0,5; ±1,0±1,0
+400
Tот -40 до +350
от -250 до
±0,5; ±1,01,0
1. Значение допускаемой основной погрешности выбирается из значений, установленных в
процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что
больше.
2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для
датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков.
3. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная
погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного
при заказе, в зависимости от того, что больше.
4. Указаны предельные значения температуры применения. Фактический диапазон указывается в
эксплуатационной документации на датчики температуры.
Серия
Тип
НСХ
Диапазон
выходного
сигнала
Диапазон
измерений
температуры, °С
Диапазон
настройки
ИП, °С
от -196 до +660
±0,4
К
от -40 до +1100
±1,0
N
от -40 до +1250
±1,0
от -40 до +750
±1,0
L
от -40 до +600
±1,0
от 4 до 20
мА/ HART
Таблица 6 - Метрологические и технические характеристики датчиков температуры с
преобразователем в токовый сигнал/ HART
Пределы допускаемой
основной погрешности
приведенной
γ, %абсолютной, °С
(HART, %)
ТР-Е-10Pt100
ТП-Е-10
J
T
от -40 до +350
от -196 до
+660
от -200 до
+1300
от -200 до
+1300
от -200 до
+750
от -200 до
+800
от -250 до
±0,15 (±0,15)
±0,25 (±0,25)
±0,3 (±0,3)
±0,4 (±0,4)
±0,3 (±0,3)
±0,4 (±0,4)
±0,3 (±0,3)
±0,4 (±0,4)
±0,3 (±0,3)
±0,4 (±0,4)
±0,3 (±0,3)
±1,0
Лист № 7
Всего листов 10
Серия
Тип
НСХ
Диапазон
выходного
сигнала
Диапазон
измерений
температуры, °С
Диапазон
настройки
ИП, °С
+400
Пределы допускаемой
основной погрешности
приведенной
γ, %абсолютной, °С
(HART, %)
±0,4 (±0,4)
1. Значение допускаемой основной погрешности выбирается из значений, установленных в
процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что
больше.
2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для
датчика с пределом основной погрешности ±0,15 %; не менее 100 °С для датчика с пределом
основной погрешности ±0,3 % и не менее 50 °С для остальных датчиков.
3. Пределы допускаемой основной погрешности ±0,15 % для ТР-Е-10 может быть обеспечен на
диапазоне температур от минус 196 до плюс 400 °С.
4. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше плюс 800 °С
абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений,
выбранного при заказе, в зависимости от того, что больше.
5. Указаны предельные значения температуры применения. Фактический диапазон указывается в
эксплуатационной документации на датчики температуры.
характеристики датчиков температуры с
Таблица 7 - Метрологические и технические
преобразователем в цифровой сигнал Profibus (РА)
Тип
НСХ
ТипДиапазон
Сериявыходного измерений
сигналатемпературы, °С
Диапазон
настройки ИП,
°С
ТР-Е-10Pt100от -196 до +660
Пределы допускаемой
основной приведенной
погрешности,
γ, %
от -196 до +660±0,25; ±0,5
ТП-Е-10
К
N
Стандарт
Profibus
(PA)
от -40 до +700
от -40 до +1100
от -40 до +1250
от -200 до +700
от -200 до +1300
от -40 до +1250
±0,25; ±0,5
±0,25; ±0,5
±0,25; ±0,5
1. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для
датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков.
2. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная
погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного
при заказе, в зависимости от того, что больше.
3. Указаны предельные значения температуры применения. Фактический диапазон температуры
указывается в эксплуатационной документации на датчики.
от 0,35 до 8
предела допускаемой основной
погрешности
500
от 10 до 36
Значение характеристики
Таблица 8 - Общие технические характеристики датчиков
Наименование характеристики
Время термической реакции
t
0,63
в зависимости от
диаметра оболочки чувствительного элемента, с
Пределы допускаемойдополнительнойпогрешности,
вызваннойизменением температурыокружающего
воздуха в рабочем диапазоне температур от нормальной
(+18 до +22 °С) на каждые 10 °С, не более
Электрическое сопротивление изоляции при температуре
от +15 до +35
°
С и относительной влажности от 30 до 80
%, МОм, не менее
Напряжение питания для датчиков с ИП постоянного тока,
В
Лист № 8
Всего листов 10
Вид взрывозащиты датчиков
Маркировка взрывозащиты
Степень защиты от пыли и воды
Вид климатического исполнения датчиков по ГОСТ
15150-69
Значение характеристики
Наименование характеристики
Габаритные размеры (в зависимости от исполнения), мм:
- диаметр оболочки чувствительного элемента
- длина монтажной части
Масса (в зависимости от исполнения датчика), кг
от 1,5 до 8
от 20 до 100000
от 0,05 до 75,0
«Взрывонепроницаемая
оболочка» или «Искробезопасная
электрическая цепь»
1ЕхdIIСТ6Х
0ЕхiaIIСТ6Х
IP54, IP55, IP65, IP66, IP67, IP68
(в зависимости от исполнения
корпуса)
УХЛ3.1 или У1.1, но для работы
при температуре окружающей
среды от -50 °С до +85 °С,
верхнем значении относительной
влажности 98 % (при +25 °С) и
более низких температурах без
конденсации влаги, кроме
датчиков во взрывозащищенном
исполнении предназначенных для
работы при температуре от -50 °С
до +80 °С, кроме датчиков с
преобразователями с ЖКИ, в
зависимости от применяемого
преобразователя и ЖКИ –
температура окружающей среды
указывается в паспорте датчика
Срок службы и средняя наработка на отказ датчиков в зависимости от температуры
применения приведены в таблице 9.
Таблица 9
НСХДиапазон измеренийСрок службы
(2)
Средняя наработка на
температуры, °С
(1)
отказ, ч
50П, 100П, Pt100
N
K
от -196 до +660 4 года 40300
от -50 до +200 10 лет 98800
50М, 100М от -50 до +200 10 лет 98800
от -40 до +800 включ. 10 лет 98800
св. +800 до +1250 4 года 44000
от -40 до +600 включ. 10 лет 98800
св. +600 до +1100 4 года 44000
Lот -40 до +60010 лет98800
Jот -40 до +7504 года44000
Tот -40 до +40010 лет98800
Примечание:
(1)
– указаны предельные значения температуры применения. Фактический диапазон
указывается в эксплуатационной документации на датчики температуры.
(2)
- указан срок службы в средах, не разрушающих материал защитной арматуры, материал
защитной оболочки ЧЭ.
Лист № 9
Всего листов 10
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Датчик
Обозначение
-
Руководство по эксплуатации
Паспорт
2.822.115 РЭ
2.822.115 ПС
Количество
1 шт. (исполнение в соответствии с
заказом)
1 экз.
1 экз.
Поверка
осуществляется по документу 2.822.115-01 РЭ«Датчики температуры серии ТР-Е, ТП-Е»,
раздел 2.6 «Методика поверки», утвержденному ФГУП «ВНИИМС», 16.05.2016 г.
Основные средства поверки:
Рабочий эталон 2, 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления
платиновые эталонные ПТС-10М (Регистрационный № 11804-99);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические
эталонные ТППО (Регистрационный № 19254-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный
№ 19736-11);
Калибраторы температурыJOFRA серий ATC-R и RTC-R (Регистрационный
№ 46576-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы-измерителиунифицированныхсигналовэталонныеИКСУ-2000
(Регистрационный № 20580-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
температуры многозонным ТР-Е-10, ТП-Е-10
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом.
Общие технические требования
ГОСТ13384-93Преобразователиизмерительныедлятермоэлектрических
преобразователей и термопреобразователей сопротивления. Общие технические требования и
методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ 4211-065-00226253-2010 Датчики температуры серий ТР, ТП. Технические условия
Лист № 10
Всего листов 10
Изготовитель
Общество с ограниченной ответственностью «Теплоприбор-Сенсор»
(ООО «Теплоприбор-Сенсор»)
ИНН 7450031562
Адрес: 454047, г. Челябинск, ул.2-я Павелецкая, 36
Телефон/факс: +7 (351) 725-75-64 / 725-89-59
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22168-01 | Измерители температуры и удельной электрической проводимости моющего раствора | Bottle-Monitor | Фирма "Haffmans B.V.", Нидерланды | 1 год | Перейти |
| 56974-14 | Датчики весоизмерительные тензорезисторные | RSC | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия | 1 год | Перейти |
| 51006-12 | Датчики динамического давления | PS2001 | ООО "ГлобалТест", г.Саров | 1 год | Перейти |
| 34580-07 | Датчики весоизмерительные тензорезисторные | М5023 | ООО НПП "Метра", г.Обнинск | 1 год | Перейти |
| 64001-16 | Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО "ТАИФ-НК" | Нет данных | НПЗ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
