Приложение к свидетельству № 64233
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модемы-коммуникаторы МИР МК-01
Назначение средства измерений
Модемы-коммуникаторы МИР МК-01 (далее - коммуникаторы) предназначены для
воспроизведения и синхронизации времени, а так же для сбора и передачи данных между
центром сбора информации (далее - ЦСИ) и территориально удаленными приборами учета
электроэнергии (далее - счетчиками), подключенными по цифровым интерфейсам.
Описание средства измерений
Принцип действия коммуникаторов основан на получении, хранении и передачи данных
со счетчиков, подключенных к коммуникатору по цифровым интерфейсам связи.
Коммуникаторы применяются в составе комплексов и систем автоматизации технологи-
ческих процессов в электроэнергетике и других отраслях промышленности - автоматизирован-
ных систем управления технологическими процессами (АСУ ТП), автоматизированных систем
технологического управления (АСТУ), систем телемеханики (ТМ), систем сбора и передачи
информации (ССПИ), автоматизированных информационно-измерительных систем коммерче-
ского и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других систем в качестве
устройства сбора и передачи данных (УСПД).
Коммуникаторы является многофункциональными, восстанавливаемыми, ремонтопри-
годными изделиями, предназначенными для непрерывной круглосуточной эксплуатации без
обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах
наружной установки.
Коммуникаторы обеспечивают:
-
организацию связи с ЦСИ (АРМ оператора, сервер сбора данных) по интерфейсам
RS-485, GSM и Ethernet;
-
организацию связи со счетчиками по интерфейсам RS-485, PLC и ZigBee;
-
автоматическое обнаружение счетчиков электроэнергии в сетях PLC и ZigBee и ведение
журнала обнаруженных счетчиков в энергонезависимой памяти;
-
ретрансляцию и маршрутизацию данных в сетях PLC и ZigBee;
-
автоматический сбор и хранение журнала событий, обнаруженных в сетях PLC и ZigBee
счетчиков;
-
автоматический сбор и хранение журналов суточных и месячных показаний счетчиков;
-
ведение системного времени и синхронизацию системного времени от ЦСИ с
формированием событий;
-
автоматический сбор данных о текущем времени счетчиков, ведение журнала
отклонений времени счетчиков;
-
синхронизацию времени счетчиков от системного времени коммуникатора;
-
непрерывную диагностику и самодиагностику;
-
информационную безопасность, защиту от несанкционированного доступа.
Коммуникаторы работают в режиме с поддержкой протокола связи DLMS/COSEM для
обеспечения обмена данными со счетчиками производства ООО «НПО «МИР» или в режиме
«прозрачный канал» для обеспечения обмена данными со счетчиками производства
ООО «НПО «МИР» и других производителей.
Для фиксации событий в коммуникаторах имеются энергонезависимые встроенные часы
с возможностью корректировки времени от ЦСИ.
В коммуникаторах имеются встроенные энергонезависимые часы. Коммуникаторы
поддерживают синхронизацию встроенных энергонезависимых часов реального времени
Лист № 2
Всего листов 5
относительно источника точного времени (ЦСИ) по интерфейсам GSM, Ethernet или RS-485.
При пропадании напряжения питания основного источника питания встроенные часы автома-
тически переходят на питание от встроенной литиевой батареи.
Символы в коде
Расшифровка символов
МИР МК-01.G-PRZ
МИР МК-01.G-PRZ
Пример кода - МИР МК-01.G-PRZ, модем-коммуникатор с интерфейсом GSM для
связи с ЦСИ и интерфейсами PLC, RS-485, ZigBee для связи со счетчиками.
Таблица 1 - Структура кода
МИР МК-01.G-PRZ
Тип устройства
Интерфейс для связи с ЦСИ
G - интерфейс GSM
Е - интерфейс Ethernet
R - интерфейс RS-485
Интерфейс для связи со счетчиками
P - интерфейс PLC
P1 - интерфейс PLC с сигналом управления
PZ - интерфейсы PLC, ZigBee
PR - интерфейсы PLC, RS-485
PRZ - интерфейсы PLC, RS-485, ZigBee
Z - интерфейс ZigBee

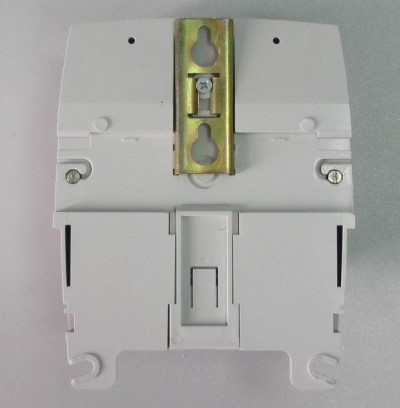

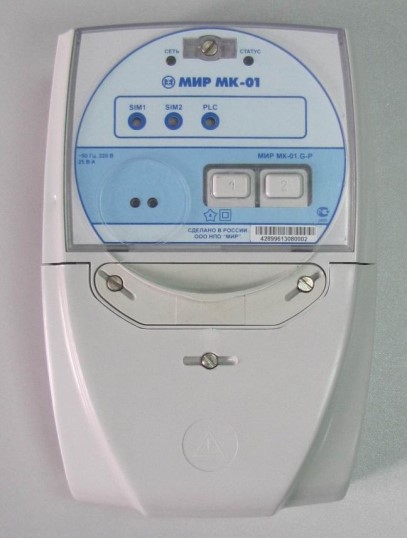

Общий вид средства измерений представлен на рисунке 1.
Место установки пломбы
с оттиском клейма пред-
приятия-изготовителя
Место установки пломбы
с оттиском клейма пред-
приятия-изготовителя
Место для пломбиро-
вания обслуживающей
организацией
Лист № 3
Всего листов 5
Рисунок 1 - Общий вид средства измерений
Коммуникаторы,прошедшиеповерку,имеютнавесныепломбыпредприятия-
изготовителя и пломбу с оттиском поверительного клейма. Пломбы расположены на головках
пломбировочных винтов, крепящих лицевую крышку к основанию коммуникатора.
Кроме пломб коммуникаторы имеют датчик вскрытия крышки отсека для внешних
соединений и установки SIM карт (электронные пломбы). Факты вскрытия и время вскрытия
крышки фиксируются в журнале событий.
Программное обеспечение
Коммуникаторы имеют встроенное программное обеспечение, устанавливаемое в
энергонезависимуюпамятьприизготовлении.Встроенноепрограммноеобеспечение
коммуникаторов реализовано аппаратно (в управляющем микроконтроллере) и разделено на
метрологически значимую часть программного обеспечения (далее - ПО) и метрологически
незначимую часть. Встроенное программное обеспечение не может быть считано без
применения специальных программно-технических устройств.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО коммуникаторов
Идентификационные данныеМИР МК-01
Идентификационное наименование ПО
М12.00333-01 Рабочая про-
грамма МИР МК-01
0xAD07F0C2
Номер версии (идентификационный номер) ПО1.064
Цифровой идентификатор ПО (контрольная сумма ис-
полняемого кода)
Алгоритм вычисления цифрового идентификатора ПОCRC32
Пределы допускаемой абсолютной погрешности устройств установлены с учетом
влияния ПО на метрологические характеристики.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в
соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвраще-
ния от записи переменных или внесения активных команд обеспечивается парольным словом.
Место установки
пломбы с оттиском
поверительного клейма
Место установки пломбы
с оттиском клейма пред-
приятия-изготовителя
Лист № 4
Всего листов 5
коммуникаторов
сучетомПО
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристики
представлены в таблице 3.
Метрологическиехарактеристикикоммуникаторовнормированы
устройств.
Таблица 3 - Основные метрологические и технические характеристики коммуникаторов.
Наименование характеристикиЗначение
Пределы допускаемой абсолютной погрешности синхрониза-
ции времени часов реального времени относительно источника±1
точного времени, мс
Пределы допускаемой абсолютной погрешности суточного хо-
да часов реального времени, с/сут±0,5
Напряжение питания переменного/ постоянного тока, В от 80 до 276
Потребляемая мощность, В
×
А, не более 30
Средняя наработка на отказ, ч, не менее 140 000
Средний срок службы лет не менее 30
Среднее время восстановления работоспособности, ч, не более 1
Габаритные размеры (высота х ширина х глубина), мм 198 × 132 × 76
Масса, кг, не более 0,7
Диапазон рабочих температур, °С от -40 до +60
Относительная влажность воздуха при температуре
+ 40 °C, %, не более
93
Знак утверждения типа
наносится на устройства методом наклейки этикеток и на титульные листы эксплуатационной
документации типографским способом.
1 шт.
На компакт-диске
Комплектность средства измерений
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Примечание
----
М12.00327-01
Таблица 4 - Комплект поставки
ОбозначениеНаименование
М12.027.00.000 модем-коммуникатор МИР МК-01
МП 206.1-089-2016 методика поверки;
М12 027 00 000 РЭруководство по эксплуатации
М12 027 00 000 ФО формуляр
Программа КОНФИГУРАТОР
ПРИБОРОВ УЧЕТА
Поверка
осуществляется по документу МП 206.1-089-2016 «Модемы-коммуникаторы МИР МК-01.
Методика поверки», утверждённому ФГУП «ВНИИМС» в октябре 2016 г.
Основные средства поверки:
-
Радиочасы МИР РЧ-02 (Рег. № 46656-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на формуляр в виде наклейки со штрих-кодом и (или) оттиска
клейма поверителя.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модемам-
коммуникаторам МИР МК-01
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
- ГОСТ 26.203-81 «Комплексы измерительно-вычислительные. Признаки классифика-
ции. Общие требования».
- ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические
условия».
- ГОСТ IEC 60870-4-2011 «Устройства и системы телемеханики. Часть 4. Технические
требования».
- ГОСТ 30805.22-2013 «Совместимость технических средств электромагнитная.
Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы
испытаний».
- ГОСТ IEC 60950-1-2011 «Оборудование информационных технологий. Требования
безопасности. Часть 1. Общие требования».
- Модемы-коммуникаторы МИР МК-01. Технические условия. ТУ 4035-001-51648151-2012
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«МИР» (ООО «НПО «МИР»)
ИНН 5528012370
Адрес: 644105, Россия, г. Омск, ул. Успешная, 51
Телефоны: (3812) 61-90-82, 61-99-74; Факс: (3812) 61-81-76
E-mail:
http: //
Тел./факс: (3812) 61-85-74
Заявитель
Общество с ограниченной ответственностью «Спецэнергопроект»
(ООО «Спецэнергопроект»)
ИНН 7722844084
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, к. 2
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26542-04 | Счетчики-коммуникаторы электрической энергии трехфазные статические | Меркурий-230-GM | ООО "Инкотекс", г.Москва | 8 лет | Перейти |
| 52489-13 | Калибраторы многофункциональные и коммуникаторы | ВЕАМЕХ MC6 (-R) | Фирма "BEAMEX OY AB", Финляндия | 2 года (для электрической части), 1 год или 6 месяцев для модулей давления (в зависимости от типа модуля) | Перейти |
| 73640-18 | Модемы-коммуникаторы | МИР МК | ООО "НПО "Мир", г.Омск | 16 лет | Перейти |
| 47093-17 | Коммуникаторы измерительно-вычислительные универсальные | ГиперФлоу-УИВК | ООО "НПФ "Вымпел", г.Саратов | 4 года | Перейти |
| 47093-11 | Коммуникаторы измерительно-вычислительные универсальные | ГиперФлоу-УИВК | ООО "НПФ "Вымпел", г.Саратов | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
