Номер госреестра:
65734-16
Наименование СИ:
Машины универсальные испытательные
Обозначение типа:
Z
Производитель:
Фирма "Zwick GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64199/1
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1126 от 07.06.2018 г.)
Машины универсальные испытательные серии Z
Назначение средства измерений
Машины универсальные испытательные серии Z (далее - машины) предназначены для
измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Описание средства измерений
Принцип действия машин основан на преобразовании электрической энергии приводом
в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую
кобразцу,котораяпреобразуетсятензорезисторнымсилоизмерительнымдатчиком
в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама
и направляющие колонны с подвижной и неподвижной траверсами, захватами образца
на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной
траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы.
Скорость перемещения подвижной траверсы задаётся c помощью электронного блока управления.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком
силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных
приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения.
Значения силы и перемещения отображаются на дисплее персонального компьютера.
Электронный блок предназначен для управления режимами работы машин, обработки,
хранения, отображения и передачи значений силы и деформации на внешние устройства.
В зависимости от модификации нагружающая рама может располагаться как
в вертикальной, так и горизонтальной плоскости. Также возможно наличие дополнительной
боковой зоны испытаний.
Машины универсальные испытательные серии Z комплектуются одним или несколькими
датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний
предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной
деформации с различными диапазонами измерений, отвечающими требованиям испытаний.
По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть
контактными или бесконтактными.
Выпускаются следующие модификации машин: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010,
Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600,
Z1200, Z1600, Z2000, Z2500.
Выпускаемые модификации машин различаются дизайном, габаритными размерами и
массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы,
удлинения образца, перемещения траверсы и допускаемой относительной погрешностью
измерений силы.
Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну
шариковинтовую пару.
Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.
Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре
направляющие колонны и две шариковинтовые пары.
Модификация Z300 имеет четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре
направляющие колонны, электромеханический или гидравлический привод.
Лист № 2
Всего листов 9

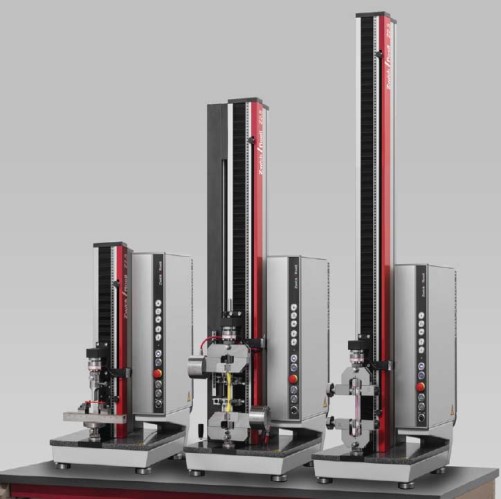

Общий вид машин приведён на рисунках 1 - 6.

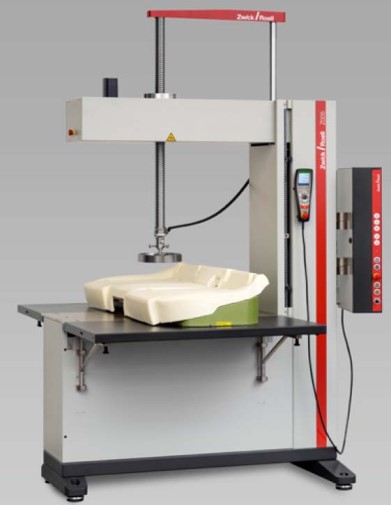

Рисунок 1 - Общий вид машин универсальных испытательных Z0.5, Z1.0, Z2.5, Z5.0

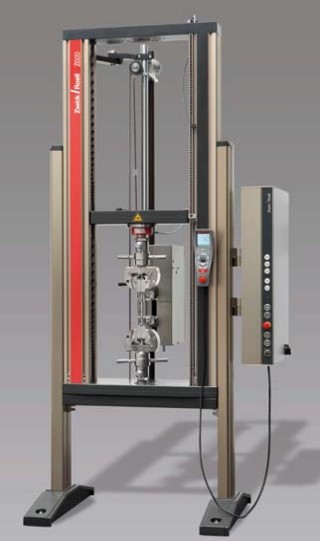

Рисунок 2 - Общий вид машин универсальных испытательных Z150, Z250
Лист № 3
Всего листов 9

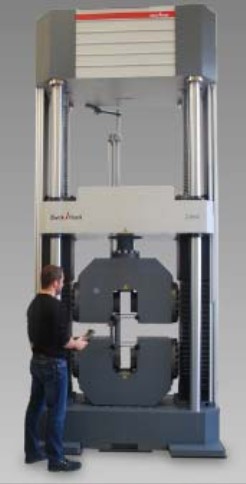

Рисунок 3 - Общий вид машин универсальных
испытательных с боковой зоной испытаний Z250,
Z300, Z400, Z600, Z1200

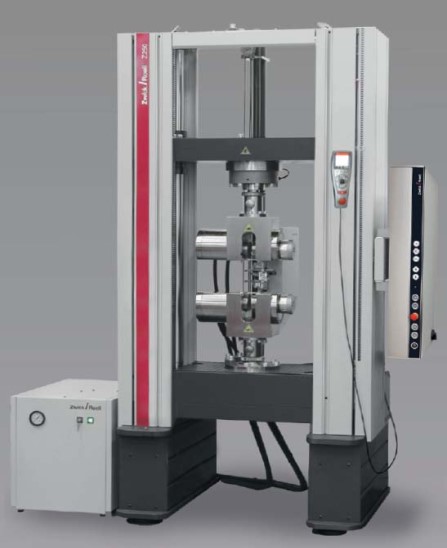

Рисунок 4 - Общий вид машин универсальных
испытательных Z005, Z010, Z020, Z030, Z050,
Z100, Z150

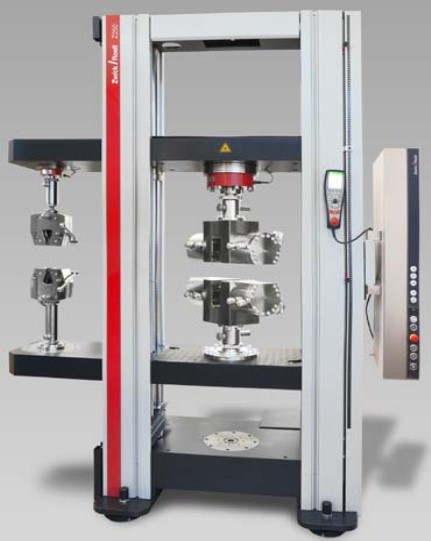

Рисунок 5 - Общий вид машин
универсальных испытательных Z300, Z400, Z600, Z1200,
Z1600, Z2000, Z2500 с электромеханическим приводом

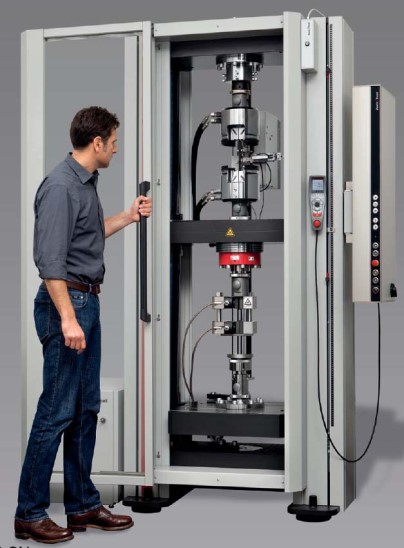

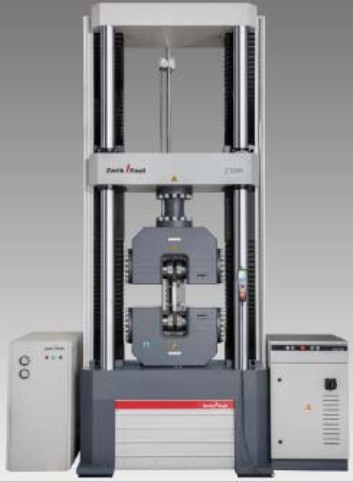

Рисунок 6 - Общий вид машин
универсальных испытательных
Z400, Z600, Z1200, Z1600, Z2000,
Z2500 c гидравлическим приводом
Наименование модификации указано на фронтальной стороне машин. Идентификация
машины осуществляется методом последовательного визуального осмотра рамы (фронтальная
сторона машины), заводских табличек датчиков силы (см. рисунок 7), отображающих
информацию об их верхних пределах измерений, а также изучения нормативно-технической
документации, которая входит в комплект поставки машины и содержит информацию
о технических характеристиках, массе, габаритных размерах.
Лист № 4
Всего листов 9
Верхний предел
измерений

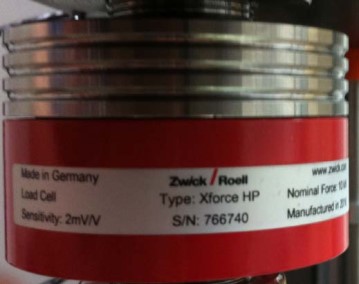

Рисунок 7 - Заводская табличка датчика силы
Заводская табличка на электронном блоке управления машин отображает информацию
о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства
производится опломбирование посредством нанесения специальной наклейки на винт штекера
датчика силы.
Место пломбировки показано на рисунке 8.
Рисунок 8 - Место нанесения специальной наклейки
Программное обеспечение
Программное обеспечение «testXpert», «testXpert II», «testXpert III» разработано
специально для машин и служит для управления их функциональными возможностями, а также
для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом
электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии
с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный
номер ПО), не ниже
testXpert
7.0
testXpert II
1.41
testXpert III
1.1
Цифровой идентификатор ПО 34d9fb04c9f43396
65975977c957be76
ebad77871a2e565 744978675320b4
51eb512a73b8c1fe74b9be2e405923
37fdd
Алгоритм вычисления цифровогоMD5MD5MD5
идентификатора ПО
Специальная
наклейка
Лист № 5
Всего листов 9
Метрологические и технические характеристики
от 0,02
1)
до
12,00
2)
Диапазон
измерений
поперечной
деформации
образца, мм
Пределы допускаемой Пределы допускаемой
абсолютнойотносительной
погрешности погрешности
измерений поперечной измерений поперечной
деформации образца деформации образца
в диапазоне от 0,02 в диапазоне
до 300 мкм включ., св. 300 мкм
мкмдо 12 мм включ., %
6
78
до 10,00000
1)
1000,00
2)
Таблица 2 - Метрологические характеристики
Модифи-ДиапазонДиапазон Пределы допускаемойПределы
кация измерений силы, измеренийабсолютной допускаемой
кН удлиненияпогрешностиотносительной
образца, мм измерений удлинения погрешности
образца в диапазонеизмерений
от 0,02 до 300 мкм удлинения образца
включ., мкм в диапазоне
св. 300 мкм
до 1000 мм включ., %
12345
Z0.5от 0,00001
1)
до 0,50000
2)
Z1.0от 0,00001
1)
до 1,00000
2)
Z2.5от 0,00001
1)
до 2,50000
2)
Z5.0от 0,00001
1)
до 5,00000
2)
Z005от 0,00001
1)
до 5,00000
2)
Z010от 0,00001
1)
2)
Z020от 0,00001
1)
от 0,02 до±3±1
до 20,00000
2)
Z030от 0,00001
1)
до 30,00000
2)
Z050от 0,00001
1)
до 50,00000
2)
Z100от 0,00001
1)
до 100,00000
2)
Z150от 0,00001
1)
до 150,00000
2)
Z250от 0,00001
1)
до 250,00000
2)
±3±1
Лист № 6
Всего листов 9
от 0,02
1)
до 12,00
2)
45
6
78
Продолжение таблицы 2
123
Z300 от 0,00001
1)
до 300,00000
2)
Z400 от 0,00001
1)
до 400,00000
2)
Z600 от 0,00001
1)
до 600,00000
2)
Z1200 от 0,00001
1)
от 0,02до
до 1200,00000
2)
1000,00
Z1600 от 0,00001
1)
до 1600,00000
2)
Z2000 от 0,00001
1)
до 2000,00000
2)
Z2500 от 0,00001
1)
до 2500,00000
2)
±3±1
±3±1
__________
1)
-Минимально возможное значение
2)
- Максимально возможное значение
Значение
±1,0
±1,0
±0,5
±0,5
Таблица 3 - Метрологические характеристики
Наименование характеристики
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего
предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP», «Serie RF-ZT»,
«Serie RF/ZT», «Serie RF-Z»)
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего
предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ.
от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K+», «Xforce HP+»)
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ.
от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP»,
«Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z»)
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ.
от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)
±0,5
Лист № 7
Всего листов 9
1)
- Для модификации машин с электромеханическим приводом
2)
- Для модификации машин с гидравлическим приводом
3)
- Минимально возможное значение
4)
- Максимально возможное значение
Пределы
допускаемой
относительной
погрешности
измерений
перемещения
подвижной
траверсы, %
Таблица 4 - Метрологические характеристики
Модфи- Диапазон задания Нормируемый Пределы Диапазон
кация скорости перемещения диапазон допускаемой измерений
подвижной траверсызадания скорости относительнойперемеще-
без нагрузки, мм/мин перемещенияпогрешности ния
подвижной задания скорости подвижной
траверсы перемещения траверсы,
без нагрузки,подвижноймм
мм/мин траверсы без
нагрузки, %
Z0.5 от 0,0005 до 2000,0000 от 0,1 до 500,0 ±1 от 0,5 до
Z1.0 от 0,0005 до 2000,0000 от 0,1 до 500,0 1000,0
4)
±1
Z2.5от 0,0005 до 1000,0000от 0,1 до 500,0
Z5.0 от 0,0005 до 600,0000от 0,1 до 500,0
Z005от 0,0005 до 3000,0000от 0,1 до 500,0
Z010от 0,0005 до 2000,0000от 0,1 до 500,0
Z020от 0,0005 до 1000,0000от 0,1до 500,0
Z030от 0,0005 до 1000,0000от 0,1 до 500,0
Z050 от 0,0005 до 600,0000от 0,1 до 500,0
Z100от 0,0005 до 1500,0000от 0,1 до 500,0
Z150 от 0,00005 до 900,00000от 0,1 до 500,0
Z250от 0,00005 до 600,0000от 0,1 до 500,0
Z300 от 0,001 до 250,000от 0,1 до 250,0
Z400 от 0,00005 до 520,00000
1)
от 0,1до 500,0
1)
от 0,1 до 340,0
2)
от 0,1 до 340,0
2)
Z600 от 0,00005 до 520,00000
1)
от 0,1 до 500,0
1)
от 0,1 до 250,0
2)
от 0,1 до 250,0
2)
Z1200 от 0,00005 до 550,00000
1)
от 0,1 до 500,0
1)
от 0,1 до 200,0
2)
от 0,1 до 200,0
2)
Z1600 от 0,00005 до 520,00000
1)
от 0,1 до 500,0
1)
от 0,1 до 250,0
2)
от 0,1 до 250,0
2)
Z2000 от 0,0001 до 325,0000
1)
от 0,1 до 325,0
1)
от 0,1 до 200,0
2)
от 0,1 до 200,0
2)
Z2500 от 0,0001 до 325,0000
1)
от 0,1 до 325,0
1)
от 0,1 до 200,0
2)
от 0,1 до 200,0
2)
_______________
Масса базовой
модификации, кг, не более
Таблица 5 - Основные технические характеристики
Модификация Высота рабочего пространстваГабаритные размеры
базовой модификации базовой модификации,
без захватов, мм, не более(Д×Ш×В), мм, не более
12 3
Z0.51365622×411×1589
Z1.01365622×411×1589
Z2.51365622×411×1589
Z5.01340622×411×1589
4
81
81
81
83
Лист № 8
Всего листов 9
4
230
254
256
340
340
1570
2100
2100
2600
3000
1)
2550
2)
4740
1)
2700
2)
9600
1)
6000
2)
10560
1)
8100
2)
14600
1)
12200
2)
16400
1)
12000
2)
Продолжение таблицы 5
123
Z0051785690×1244×3078
Z0101785690×1244×3088
Z0201785690×1244×3088
Z0301800781×1329×3094
Z0501800781×1329×3094
Z1001800924×1523×3094
Z1501675924×1523×2304
Z2501675924×1523×2304
Z3001800845×1145×2600
Z4003130
1)
720×1520×4036
1)
1878
2)
500×1030×3213
2)
Z6003000
1)
850×1620×4050
1)
1878
2)
500×1030×3213
2)
Z12003340
1)
1063×1870×4635
1)
2184
2)
920×1220×3769
2)
Z16002590
1)
1065×1620×3950
1)
2834
2)
1015×1210×4414
2)
Z20002826
1)
1160×2000×4420
1)
2829
2)
1100×1400×4600
2)
Z25002686
1)
1160×2000×4310
1)
2236
2)
905×1255×4500
2)
__________
1)
- Для модификации машин с электромеханическим приводом
2)
- Для модификации машин с гидравлическим приводом
Таблица 6 - Основные технические характеристики
Наименование характеристики
Рабочий диапазон температур,
С
Влажность, %
Напряжение питания, В
Частота напряжения питания, Гц
Полный срок службы, лет
Значение характеристики
от +10 до +35
от 10 до 90
230/400
50/60
15
Знак утверждения типа
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Методика поверки
1 экз.
Таблица 7 - Комплектность средства измерений
Наименование
Машина универсальная испытательная
Персональный компьютер типа IBM/PC
Комплект кабелей соединительных
Приспособления для проведения испытаний
Руководство по эксплуатации на русском языке
Количество
1 шт.
по заказу
1 шт.
по заказу
1 экз.
Обозначение
серия Z
----
МП АПМ 06-16 с
изменением № 1
Поверка
осуществляется по документу МП АПМ 06-16 «Машины универсальные испытательные
серии Z. Методика поверки» с изменением № 1, утверждённому ООО «Автопрогресс-М»
«06» декабря 2017 г.
Лист № 9
Всего листов 9
Основные средства поверки:
-динамометры 2-го разряда по ГОСТ Р 8.640-2014;
-набор гирь М
1
по ГОСТ OIML R 111-1-2009;
-измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
-штангенциркуль ШЦ-ΙΙΙ-400-0,05 по ГОСТ 166-89;
-штангенциркуль ШЦ-ΙΙΙ-1000-0,05 по ГОСТ 166-89;
-секундомер СОПпр (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам
универсальным испытательным серии Z
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне (1·10
-9
- 50) м и длин волн в диапазоне (0,2 - 50) мкм
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация «Zwick GmbH & Co. KG», Германия
Изготовитель
«Zwick GmbH & Co. KG», Германия
Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail:
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг-М» (ООО «Цвик трейдинг-М»)
ИНН 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Тел.: +7 495 783 88 12, Факс: +7 495 783 88 13
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогесс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, Факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 68619-17 | Твердомеры универсальные | МЕТОЛАБ 701, МЕТОЛАБ 702, МЕТОЛАБ 703 | ООО "МЕТОЛАБ", г.Москва | 1 год | Перейти |
| 52102-12 | Преобразователи аналоговых сигналов измерительные универсальные | ИТП-11 | ООО "ПО "ОВЕН", г.Москва | 3 года | Перейти |
| 79953-20 | Счетчики воды одноструйные универсальные | ОВСУ, ОВСУд | Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл. | 6 лет | Перейти |
| 8353-81 | Машины контрольно-мерильные | КМТ-180, КМТ-240 | Машиностроительный завод объединения "Ивтекмаш", г.Вичуга | Нет данных | Перейти |
| 12514-90 | Машины для испытания на растяжение | ИР-0 | ФГУП "Точмашприбор", г.Армавир | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
