Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson, ГРСИ 65730-16
Номер госреестра:
65730-16
Наименование СИ:
Трубы визирные измерительные
Обозначение типа:
Micro Alignment Telescope Taylor Hobson
Производитель:
Фирма "Taylor Hobson Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64195
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson
Назначение средства измерений
Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson (далее – трубы
визирные) предназначены для измерения отклонений от прямолинейности и плоскостности при
выполнении измерений в машиностроении, авиастроении, судостроении, инженерной геодезии,
мониторинге деформаций инженерных объектов.
Описание средства измерений
Принцип действия труб визирных основан на прямолинейности визирной оси зрительной
трубы, в поле зрения которой наблюдаются неподвижные и (или) подвижные визирные марки.
Trial визирные - оптико-механические приборы, состоящие из зрительной трубы со
встроенным оптическим микрометром с фокусирующей линзой и установочной подставки с
наводящими микрометрическими винтами в горизонтальных и вертикальных плоскостях.
Оптический микрометр представляет собой плоскопараллельную стеклянную пластину, которая с
помощью механического привода от двух поворотных отсчетных устройств может поворачиваться
в двух взаимно перпендикулярных плоскостях, что вызывает параллельное смещение визирной
оси в пространстве. Таким образом, при наведении на визирные марки по отчетным шкалам
измеряют смещения визирной оси, значения которой являются отклонениями от прямолинейности
и плоскостности относительно первого измерения.
Для решения различных измерительных задач и создания измерительных схем трубы
визирные поставляются с универсальным комплектом разнообразных визирных марок,
комплектом для их подсветки, комплектом оптических призм для изменения направления
визирной оси и комплектом для работы в автоколлимационном режиме.
Ограничение доступа к внутренним регулировочным узлам обеспечивается применением
винтов, которые могут быть сняты только при наличии специальных ключей.
Внешний вид труб визирных измерительных Micro Alignment Telescope Taylor Hobson
представлен на рисунке 1.

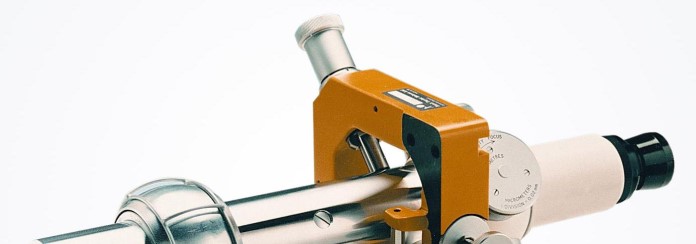

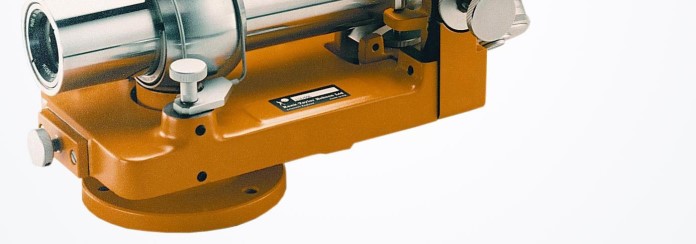

Рисунок 1 - Внешний вид труб визирных измерительных
Micro Alignment Telescope Taylor Hobson на установочной подставке
Место нанесения знака
утверждения типа
Лист № 2
Всего листов 3
±0,02
0,01
450×260×200
Значение характеристики
от 0,5 до 30
от - 1,2 до + 1,2
0,02
± (0,02+0,005·L),
где L – расстояние от торца
визирной трубы, м
от 15 до 25
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Диапазон фокусирования (от торца визирной трубы), м
Диапазон измерений отчетного устройства, мм
Цена деления шкалы отчетного устройства, мм
Границы допускаемой абсолютной погрешности отсчетного
устройства (при доверительной вероятности 0,95), мм
Отклонение от соосности геометрической и визирной осей
визирной трубы, мм, не более
Границы допускаемой абсолютной погрешности измерений
отклонений от прямолинейности и плоскостности (при
доверительной вероятности 0,95), мм:
Диапазон рабочих температур,
°
С
Габаритные размеры, с установочной подставкой, (Д×Ш×В),
мм, не более
Масса (с установочной подставкой), кг, не более
10,5
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и
наклейкой на корпус установочной подставки.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Труба визирная
Установочная подставка
Комплект визирных марок
Комплект подсветки
Количество, шт.
1
1
1
1
Автоколлимационный комплект1
Комплект оптических призм1
Методика поверки МП АПМ 28-161
Руководство по эксплуатации на русском языке1
Поверка
осуществляется по документу МП АПМ 28-16 «Трубы визирные измерительные Micro Alignment
TelescopeTaylorHobson.Методикаповерки»,утвержденному ООО«Автопрогресс-М»
07.09.2016 г.
Основные средства поверки:
- мера длины штриховая (стеклянная) 2 разряда по ГОСТ Р 8.763-2011;
- меры длины концевые 2 разряда по ГОСТ Р 8.763-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к трубам визирным
измерительным Micro Alignment Telescope Taylor Hobson
ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений
отклонений от прямолинейности и плоскостности.
Техническая документация «Taylor Hobson Ltd.», Великобритания.
Изготовитель
«Taylor Hobson Ltd.», Великобритания
2 New Star Road, Leicester, LE4 9JQ, United Kingdom
Тел.: +44 116 276 3771, факс: +44 116 246 0579
E-mail:
Заявитель
Общество с ограниченной ответственностью «Нева Технолоджи»
(ООО «Нева Технолоджи»), ИНН 7805092920
198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17, лит. А
Тел.: +7 (812) 380-92-13; 337-51-92, факс: +7 (812) 784-15-34; 784-96-70
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ______________ 2016 г.
