Стенды измерительные тестирования параметров модулей питания SP-4000, ГРСИ 65726-16
Номер госреестра:
65726-16
Наименование СИ:
Стенды измерительные тестирования параметров модулей питания
Обозначение типа:
SP-4000
Производитель:
ООО "АЕДОН", г.Воронеж
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64191
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды измерительные тестирования параметров модулей питания SP-4000
Назначение средства измерений
Стенды измерительные тестирования параметров модулей питания SP-4000 (далее -
стенды), предназначены для измерительных преобразований стандартизированных аналоговых
входных сигналов в виде напряжения и силы постоянного электрического тока при проведении
автоматизированной проверки параметров модулей питания на различных этапах их производ-
ства.
Описание средства измерений
Принцип действия стендов основан на аналого-цифровом преобразовании измеряемой
величины осуществляемом модулями стендов.
Стенды имеют два исполнения SP-4000.01 и SP-4000.02 различающиеся диапазоном
измерения постоянного электрического тока - от 0,1 до 15 А для SP-4000.01, и от 0,05 до 5 А
для SP-4000.02.
Стенды состоят из электронного блока с адаптером, под различные типы модулей,
внешнего управляемого источника питания, внешнего вольтметра (для калибровки) и ЭВМ с
принтером, для распечатки протокола. Взаимодействие с оператором осуществляется
посредством специализированного программного обеспечения.
Электронный блок состоит из нескольких каналов. Все каналы гальванически
разделены между собой. Информационное взаимодействие между каналами осуществляется
через интегральные гальванические изоляторы ADuM1402.
Субмодуль измерения SBMU-A02 обеспечивает один канал измерений тока и один
канал измерений напряжения. Ток определяется путем измерения падения напряжения на
внешнем шунте. Для измерений напряжения и тока используется схема, представляющая собой
АЦП последовательного приближения, реализованная на 16-битном ЦАП с последующим
программным увеличением разрядности.
Субмодуль нагрузки SBLT_А02 обеспечивает управление нагрузочным элементом на
основании управляющего сигнала и сигнала обратной связи по току, для обеспечения требуе-
мой нагрузки для тестируемых модулей питания. Для задания уровня используется 16-битный
ЦАП.

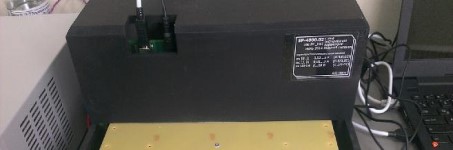

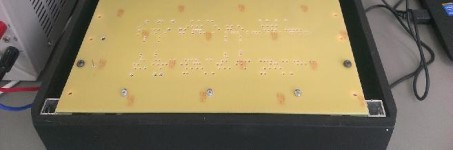

Фотография общего вида стенда приведена на рисунке 1.

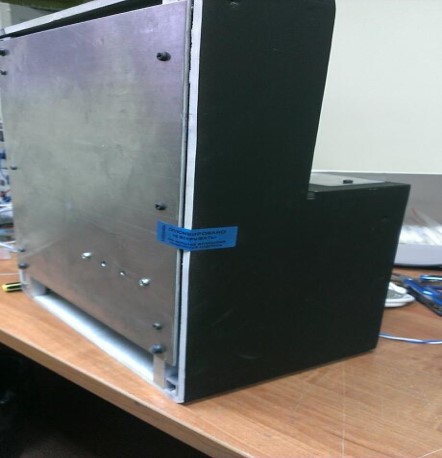

Для защиты от несанкционированного доступа к измерительным компонентам стенды
опечатывают пломбами, как показано на рисунке 2.
Рисунок 1 - Общий вида стенда
Лист № 2
Всего листов 4
Рисунок 2 - Места нанесения пломбы и знака поверки
Программное обеспечение
Программное обеспечение (далее − ПО) стендов состоит из встроенного метрологиче-
ски значимого ПО которое управляет компонентами стенда, и обеспечивает пользовательский
интерфейс. ПО осуществляет метрологическое обеспечение измерений всех измерительных ка-
налов, посредством калибровочных таблиц. Калибровочные таблицы прописываются в ПО
стенда, и привязываются к конкретному стенду через его уникальный двухбайтовый идентифи-
катор. Контрольная сумма каждой таблицы прописывается в исполняемом файле, и не подле-
жит корректировке извне. После запуска программы проводится проверка контрольных сумм
всех таблиц для данного стенда.
Идентификационные данные ПО приведены в таблице 1.
Значение
Идентификационное наименование ПО
Библиотечный файл calibrary.dll
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Номер версии ПО
Цифровой идентификатор ПО (hex)
Алгоритм вычисления цифрового идентификатора
не ниже «Версия 1»
0x51F1
CRC-16 (полином 0х1021)
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «средний» в соответствии с Р 50.2.077-2014.
Место нанесения знака поверки
Место нанесения пломбы
Лист № 3
Всего листов 4
Метрологические и технические характеристики
0,2/0,01
0,5/0,05
0,5/0,05
0,5/0,05
0,5/0,05
Разрядность
Таблица 2 - Метрологические характеристики
Диапазоны преобра-
Измерительныйзований аналоговых
цифровых сигналов
каналсигналов
Класс
точности
по ГОСТ
8.401-80
U1, U2, U3, U4
На входеНа выходе
Входные сигналы напряжения
от 0 до 80 В 20 бит
Входные сигналы силы постоянного
электрического тока I1, I2от 0,1 до 15 А20 бит
(исполнение SP-4000.01)
Входные сигналы силы постоянного
электрического тока I1, I2от 0,02 до 5 А20 бит
(исполнение SP-4000.02)
Входные сигналы силы постоянного
электрического тока I3, I4от 0,02 до 5 А20 бит
(исполнение SP-4000.01)
Входные сигналы силы постоянного
электрического тока I3, I4от 0,01 до 3 А20 бит
(исполнение SP-4000.02)
220
24
Таблица 3 - Условия эксплуатации и основные технические характеристики
Значение
от +15 до +25
до 80
от 84 до 106,7
Наименование характеристики
Допустимый диапазон рабочих температур,
о
С
Относительная влажность воздуха, %
Атмосферное давление, кПа
Напряжение питания осуществляется:
- от сети переменного тока, В;
- через внешний источник вторичного электропитания
с выходным напряжением постоянного тока, В
Масса, кг не более
Габаритные размеры (Ш; В; Г), мм
5,0
420; 320; 195
Знак утверждения типа
наносится на титульные листы документов: руководства по эксплуатации, паспорт печатным
способом.
Комплектность средства измерений
1
1
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКол-во, шт.
SP-4000.ХХ*
1
1
1
Стендизмерительныйтестирования
параметров модулей питания SP-4000
Руководство по эксплуатацииБКЯЮ 468213.001 РЭ
ПаспортSP-4000.ХХ. Паспорт
Источник питания 24 ВGS25A24-P1J
«Стенды измерительные тестирования
Методика поверкипараметров модулей питания SP-4000.
Методика поверки»
Примечание:
*
в соответствии с картой заказа.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 65726-16 «Стенды измерительные тестирования параметров
модулей питания SP-4000. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле
2016 г.
Основное средство поверки:
- калибратор универсальный Н4-7, рег. № 22125-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке в виде оттиска клейма, в виде
наклейки в случае нанесения на поверхность корпуса стенда.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к стендам
тестирования параметров модулей питания SP-4000
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
БКЯЮ 468213.001 ТУ «Стенды измерительные тестирования параметров модулей
питания SP-4000. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «АЕДОН» (ООО «АЕДОН»)
Адрес: 394026, г. Воронеж, ул. Дружинников, д. 1
ИНН 3662055600
Тел. / факс: (473) 251-95-18
E-mail / Web-сайт:
,
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail / Web-сайт:
,
Аттестат аккредитацииФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
