Номер госреестра:
65716-16
Наименование СИ:
Толщиномеры ультразвуковые
Обозначение типа:
UT-4DL
Производитель:
ООО "УЛЬТРАТЕХ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.11.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64181
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые UT-4DL
Назначение средства измерений
Толщиномеры ультразвуковые UT-4DL (далее – толщиномеры) предназначены для ручного
контактного измерения толщины изделий из металлов, сплавов, стекла, пластиков, остаточной
толщины стенок в местах, подверженных коррозийному или эрозийному износу (трубы, сосуды
давления и др.).
Описание средства измерений
Толщиномеры являются портативными измерительными приборами неразрушающего кон-
троля, позволяющими измерять толщину изделия при одностороннем доступе к нему.
Принцип работы толщиномеров основан на взаимодействии с объектом контроля (ОК) из-
лучаемых в него импульсов ультразвуковых колебаний (УЗК) через промежуточные контактные
звукопроводящие среды. Импульсы УЗК вводятся в объект передающей пьезопластиной пьезо-
электрического преобразователя (ПЭП), отразившись от задней поверхности, принимаются при-
емной пьезопластиной ПЭП. По времени задержки между излученным и принятым импульсами
(при известной скорости распространения УЗК в материале ОК) микропроцессор вычисляет иско-
мую толщину.
Толщиномеры состоят из электронного измерительного блока с батареей электропитания
(БЭ) и присоединяемого к нему посредством кабеля ПЭП. Электронный блок содержит: графиче-
ское отсчетное устройство с подсветкой, клавиатуру, электроакустический тракт, систему элек-
тропитания, микропроцессор, энергонезависимую память, что позволяет сохранять результаты из-
мерений, настроек, калибровок. Через USB-порт данные измерений из памяти передаются во
внешний компьютер для их хранения, последующей обработки и формирования отчетов.
Измерительная схема толщиномера компенсирует основную погрешность толщиномера,
образующуюся из-за V-образного пути ультразвуковых волн в ОК, индивидуально для каждого
ПЭП.

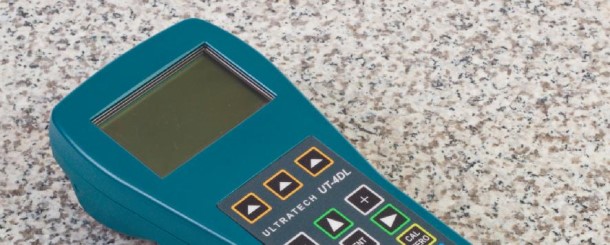

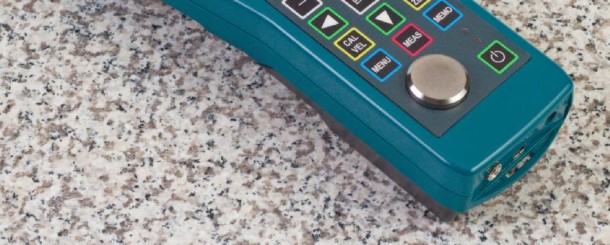

Фотография общего вида толщиномеров представлена на рисунке 1.
Рисунок 1 – Общий вид толщиномеров ультразвуковых UT-4DL
Лист № 2
Всего листов 5
С целью исключения несанкционированного доступа к модулям прибора, встроенному
программному обеспечению и измерительной информации предусмотрена механическая защита
корпуса толщиномера в виде пломбы на одном из винтов, скрепляющем крышку и дно корпуса.
Место пломбирования толщиномеров для защиты от несанкционированного доступа и ме-
сто наклейки ярлыка приведены на рисунке 2.
Программное обеспечение
Толщиномеры имеют в своем составе встроенное программное обеспечение (ПО), которое
предназначено для выполнения следующих функций: управления, настройки, измерений, отобра-
жения, сохранения и пересылки данных.
Метрологически значимая trial ПО прошита во внутреннюю долговременную память
микропроцессора толщиномеров и защищена кодом производителя на этапе производства. Перед
каждым включением выполняется проверка целостности встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
UTG
1.0.3568 RU
0x6A57
CRC16-CCITT
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при нормировании метрологических характеристик.

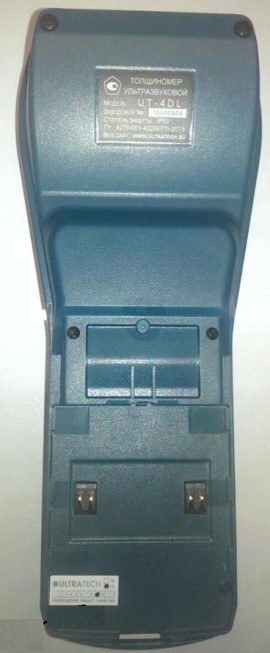

Рисунок 2 - Место пломбирования толщиномеров и место наклейки ярлыка
Место установки пломбы
Лист № 3
Всего листов 5
Знак утверждения типа
наносится на ярлык, наклеенный на дно электронного блока толщиномера (см. рисунок 2), методом
шелкографии или сольвентной печати и на титульные листы руководства по эксплуатации и
паспорта – типографским способом.
Количество, шт.
1
1
1
1
)
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование изделия и обозначение
Электронный блок с встроенным зарядным устройством
Кабель «прибор-преобразователь» LEMO-LEMO двойной, длиной 1,2м
Преобразователь П112-5,0-12/2-Б
Преобразователи дополнительные
1)
Кабель «прибор-ПК» USB (тип А) - USB (тип мини-В), длиной 1,8м
1
Электропитание от внешнего сетевого адаптера:
- напряжение, В
- частота, Гц
230 × 98 × 55
Значение
от 0,6 до 300,0
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений толщины
1)
(для стали и алюминия), мм
Пределы допускаемой абсолютной погрешности измерений толщины
для стали и алюминия, мм:
- в диапазоне от 0,6 до 300,0 мм при дискретности индикации 0,1 мм
- в диапазоне от 0,60 до 99,99 мм при дискретности индикации 0,01 мм
±(0,1+0,003·Н
х
)
±(0,05+0,003·Н
х
),
где Н
х
- значение
толщины измеряемого
образца, мм
Дискретность индикации толщины, мм:
- в диапазоне измерений толщин от 0,6 до 99,99 мм
- в диапазоне измерений толщин от 100,0 до 300,0 мм
Диапазон задания значений скорости продольных УЗК, м/с
Рабочий частотный диапазон, МГц
Номинальное напряжение питания постоянного тока, В
0,01 / 0,1
0,1
от 1000 до 19999
от 2,5 до 10,0
от 4,5 до 5,5
220
+
10%
-15%
50 / 60
4×1,2
2,45
25
8,5
от 84,0 до 106,7
от + 5 до + 45
95
0,65
32000
8
Электропитание от подсоединяемой NiMH БЭ:
- напряжение, В
- ёмкость, А∙ч
Время непрерывной работы от БЭ при измерении (без подсветки), ч
Потребляемая мощность от сети переменного тока, В·А, не более
Условия эксплуатации:
-диапазон атмосферного давления, кПа
- рабочий диапазон температур, °C
- относительная влажность воздуха, %, не более
Габаритные размеры электронного блока, (длина × ширина × высота),
мм, не более
Масса без пьезоэлектрического преобразователя, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы без ПЭП, лет, не менее
________________________
1)
- зависит от типа пьезоэлектрического преобразователя
Лист № 4
Всего листов 5
Количество, шт.
1
1
1
1
1
1
1
1
1
Продолжение таблицы 3
Наименование изделия и обозначение
Сетевой адаптер (~220В/=12В, 1А) с кабелем и разъемом DC-jack 2,1х5,5 мм
Батарея электропитания
Чехол защитный для электронного блока
2)
Сумка (футляр мягкий) для электронного блока и аксессуаров
Кейс (тара транспортировочная) для электронного блока, аксессуаров
2)
Руководство по эксплуатации (на бумажном носителе)
2)
Паспорт
Компакт диск с документацией и интерфейсной программой
Контактная смазка во флаконе с дозатором, 50 мл
2)
___________
_
__________
1)
- тип и количество поставляется дополнительно по согласованию с заказчиком из перечня:
П112-10-6/2-А, П112-10-4х4-Б, П112-5,0-10/2-А, П112-5,0-12/2-Б, П112-2,5-12/2-Б.
2)
- не входит в комплект поставки, поставляется дополнительно по согласованию с заказчиком.
Поверка
осуществляется по документу МП АПМ 25-16 «Толщиномеры ультразвуковые UT-4DL. Методика
поверки», утверждённому ООО «Автопрогресс–М» 12.08.2016 г.
Основные средства поверки:
- комплекты образцовых мер толщины КМТ176М1 в диапазоне толщин от 0,6 до 300 мм,
погрешность от 0,3 до 0,7 % (Рег. № 6578-78).
Знак поверки наносится на свидетельство о поверке методом наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к толщиномерам
ультразвуковым UT-4DL
ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие
технические требования
Технические условия ТУ 4276-001-40256715-2015 Толщиномер ультразвуковой UT-4DL.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «УЛЬТРАТЕХ»
(ООО «УЛЬТРАТЕХ»), ИНН 7718072149
107370, Москва, Открытое шоссе, дом 3, корпус 7, офис 20
Телефон: +7 (495) 587 41 39, +7 (499) 550 55 72
E-mail:
Заявитель
Общество с ограниченной ответственностью «Авангард-тест»
(ООО «Авангард-тест»), ИНН 7707755055
127473, Москва, ул. Селезнёвская, дом.11А, стр.1
Телефон: +7 (495) 971 60 25
Е-mail:
Лист № 5
Всего листов 5
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2016 г.
