Трансформаторы напряжения емкостные OTCF 362, ГРСИ 65674-16
Номер госреестра:
65674-16
Наименование СИ:
Трансформаторы напряжения емкостные
Обозначение типа:
OTCF 362
Производитель:
Фирма "ALSTOM Grid Inc.", США
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 18 шт. с зав.№ 702954601-702954618
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64133
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения емкостные OTCF 362
Назначение средства измерений
Трансформаторы напряжения емкостные OTCF 362 (далее - трансформаторы),
предназначены для масштабного преобразования высокого фазного напряжения в напряжение,
пригодное для передачи сигналов измерительной информации измерительным приборам,
устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов основан на методе емкостного деления высокого
напряжения с последующим преобразованием посредством электромагнитной индукции
переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного
устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-
пропиленовой изоляцией обкладок, помещенных в залитые маслом фарфоровые изоляторы, и
смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из
последовательновключенныхкомпенсирующегореакторасмалымипотерямии
электромагнитного трансформатора.Электромагнитный трансформаторимеет
секционированную первичную обмотку для подгонки коэффициента трансформации, две
основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак,
заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа
колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

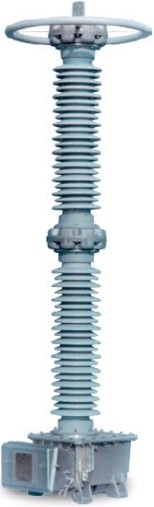

Внешний вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 1 - Внешний вид средства измерений
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значения
330/√3
363
510
950
1175
100/√3
100/√3
100
0,2
0,5
3,0
Таблица 1 - Метрологические характеристики
Параметр
Значение номинального напряжения первичной обмотки, кВ
Наибольшеезначениерабочегонапряженияпервичной
обмотки, кВ
Электрическая прочность изоляции трансформатора:
- при приложении напряжения промышленной частоты, кВ
- при приложении напряжения коммутационного импульса, кВ
- при приложении напряжения полного грозового импульса, кВ
Значения номинальных напряжений вторичной обмотки, В
- основной 1a-1n
- основной 2a-2n
- дополнительной da-dn
Класс точности вторичных обмоток
- основной 1a-1n
- основной 2a-2n
- дополнительной da-dn
Значения номинальных мощностей вторичных обмоток, В·А
- основной 1a-1n
- основной 2a-2n
- дополнительной da-dn
Значение номинальной частоты переменного тока, Гц
Предельная мощность трансформатора, В·А
10
200
200
50
1000
Значения
4800
600
935
705
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформатора, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
от - 60 до + 50
30
262800
Знак утверждения типа
наносится на паспорт типографским способом.
Рисунок 2 - Место пломбировки от несанкционированного доступа (A)
и обозначение места нанесения знака поверки (Б)
Б
А
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор напряженияемкостной OTCF362 (зав. №№702954601-702954618)
Паспорт
Количество
18 шт.
18 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
1 Трансформатор напряжения измерительный эталонный 4820spez (Рег. № 28982-05);
2 Прибор сравнения КНТ-05 (Рег. № 37854-08);
3 Магазин нагрузок МР 3025 (Рег. № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки
и на свидетельство о поверке в виде оттиска клейма поверителя.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
емкостным OTCF 362
1 ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
2 ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений
коэффициентамасштабногопреобразованияиуглафазовогосдвигаэлектрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ.
Изготовитель
Фирма «ALSTOM Grid Inc», США
Адрес: One Ritz Avenue, Waynesboro, GA, 30830
Заявитель
Общество с ограниченной ответственностью «Стройэнергетика» (ООО «Стройэнергетика»)
ИНН 7716809275
Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
Тел.: +7 (926) 786-90-40; E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: 8 (495) 437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
