Приложение к свидетельству № 64100/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 335 от 15.02.2018 г.,
№ 1082 от 17.06.2020 г.)
Счетчики жидкости ультразвуковые ALTOSONIC 5
Назначение средства измерений
Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - счетчики) предназначены
для измерения объема и среднего объемного расхода жидкости, транспортируемой по
трубопроводу.
Описание средства измерений
Конструктивно счетчики состоят из:
- первичного преобразователя UFS 5-R;
- преобразователя сигналов UFC 5;
- входного и выходного (в случае реверсивного движения потока измеряемой среды)
прямого участка;
- струевыпрямителя.
Опционально счетчики могут комплектоваться внешним дисплеем.
В зависимости от температуры измеряемой среды счетчики могут иметь следующие
исполнения:
- стандартное;
- низкотемпературное;
- высокотемпературное;
- исполнение для сред с высокой вязкостью.
Принцип работы счетчиков основан на измерении разности между временем прохождения
ультразвукового импульса в жидкости в направлении, совпадающим с направлением потока,
и временем прохождения ультразвукового импульса в противоположном направлении. Разность
времени пропорциональна скорости потока жидкости, и, следовательно, - объемномурасходу.
Счетчики работают как при прямом, так и при обратном (реверсивном) движении потока
измеряемой среды в трубопроводе.
Первичный преобразователь состоит из присоединительных фланцев и цилиндрического
измерительного участка (измерительной трубы), в котором установлены 8 пар приемо-передающих
сенсоров. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы,
расположенные в горизонтальной плоскости, используются для измерения среднего объемного
расхода и объема жидкости, а канал, расположенный в вертикальной плоскости, используется
для диагностики.
При движении жидкости первичный преобразователь измеряет интервалы времени
прохождения ультразвуковых импульсов в акустических каналах.
Преобразовательсигналовна основе информации,полученной от первичного преобразователя,
определяет значения скоростей потока для каждого из 7-ми акустических каналов и среднюю
скорость потока через поперечное сечение измерительной трубы. По средней скорости потока
преобразователь сигналов вычисляет средний объемный расход и объем жидкости. Измеренные
и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-
импульсный сигналы, а также передаваться по RS485 (RS232) по протоколу Modbus и
выводиться на показывающее устройство (дисплей, экран компьютера).
На показывающее устройство может выводиться следующая информация.
Внешний дисплей:
- параметры потока жидкости (значения объема, среднего объемного расхода и скорости
потока);
- среднее значение скорости звука в измеряемой среде;
- коэффициент усиления;
Лист № 2
Всего листов 6
- диагностические сообщения о работе счетчика;
- параметры блокировки.
Экран компьютера:
- параметры потока жидкости (значения объема, среднего объемного расхода и
скорости потока);
- значения скоростей прохождения ультразвуковых импульсов в акустических
каналах первичного преобразователя;
- профиль измеряемого потока в графической форме в реальном времени;
- интенсивность закрутки потока;
- данные о режиме течения потока;
- данные о вязкости;
- коэффициент усиления;
- диагностические сообщения о работе счетчика;
- параметры блокировки.
Внешний вид счетчиков показан на рисунке 1.
аб
в

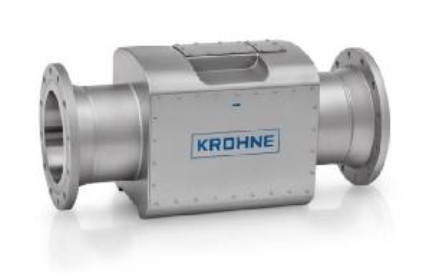

Рисунок 1 - Внешний вид счетчиков ультразвуковых ALTOSONIC 5
а) первичный преобразователь UFS 5-R; б) преобразователь сигналов UFC 5;
в) внешний дисплей (опция)
Лист № 3
Всего листов 6

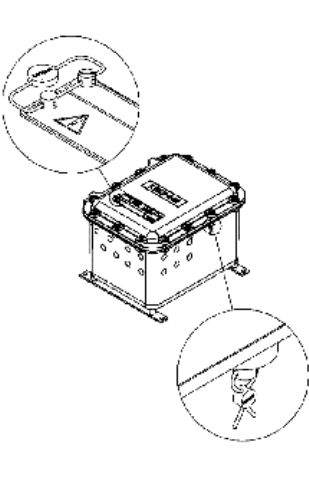

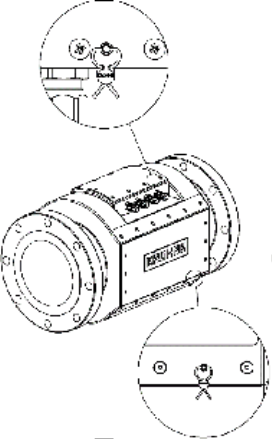

Рисунок 2 - Схема пломбирования счетчиков ALTOSONIC 5

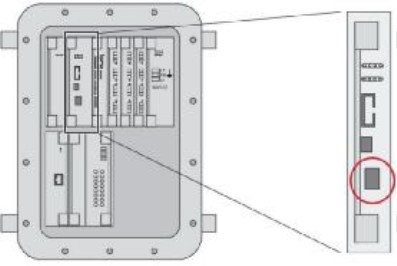

Рисунок 3 - Расположение переключателя блокировки
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков установлено в преобразователе сигналов
и предназначено для обработки информации, поступающей от первичного
преобразователя,вычисленияпараметровпотокажидкостивтрубопроводе,вывода
результатов измерений и вычислений на показывающее устройство (дисплей компьютера),
формирования выходных сигналов, передачи результатов измерений и вычислений по RS485
(RS232) по протоколуModbus.
конфигурации
от перезаписи
Дляпредотвращениянесанкционированногодоступапараметры
защищены паролем. Параметры конфигурации также физически защищены
специальным переключателем на электронной плате (см. рисунок 3).
Идентификационные данные ПО приведены в таблице 1.
номер) ПО
Т
аблица 1
Идентификационное данные Значение
Идентификационное наименование ПО MCD tool (KAFKA)
Номер версии (идентификационный
05.1.2.305.1.3.005.1.3.1 05.1.4.3 05.1.5.Х
1
Цифровой идентификатор ПОКонтрольная сумма прописывается в паспорте на
(контрольная сумма) конкретное изделие
1) Х – служебный идентификационный номер, не влияет на функциональность и метрологические
характеристики счетчиков.
Лист № 4
Всего листов 6
Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в
соответствии с Р 50.2.077-2014. Схема опломбирования счетчиков приведена на рисунке 2.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
НаименованиеЗначение расхода при условном диаметре, мм (дюймы)
параметра 100
150200250300350400450
500600
(4”)(6”)(8”)(10”)(12”)(14”)(16”)(18”)(20”)(24”)
Наименьший
расход, м
3
/ч
1012606060
60150
150150150
Наибольший
расход, м
3
/ч
375750175022503125
37504500
5800700010000
Т
аблица 3 - Метрологические характеристики
Наименование параметраЗначение параметра
Максимальное давление измеряемой среды, МПа10,3
Пределы допускаемой относительной погрешности ±0,10
1)
; ±0,15
измерения объема жидкости, %
Примечания:
1) При специальной калибровке
от -55 до +65
от -55 до +55
Значение параметра
от -40 до +120
от -200 до +120
от -40 до +250
от -40 до +120
от 0,1 до 380
IP66
от 20,4 до 26,4
от 100 до 240
28
175
35
от 500х330х289 до 1650х940х940
от 432х332х286 до 584х432х299
от 175 до 1910
от 25,4 до 75
12
18
Таблица 4 - Технические характеристики
Наименование параметра
Температура измеряемой среды, °С
– стандартное исполнение
– низкотемпературное исполнение
– высокотемпературное исполнение
– исполнение для сред с высокой вязкостью
Рабочие условия эксплуатации
Температура окружающей среды, °С
первичный преобразователь
преобразователь сигналов
Диапазон вязкости измеряемой среды, сСт
Класс защиты по ГОСТ 14254-96
Напряжене питания, В
- постоянного тока
- переменного тока (50/60 ГЦ)
Потребляемая мощность, Вт, не более
- стандартное исполнение постоянного тока
- с подогревающими элементами
- переменного тока
Габаритные размеры
1)
, мм
первичный преобразователь
преобразователь сигналов
Масса
1)
, кг
первичный преобразователь
преобразователь сигналов
Срок службы, лет
Средняя наработка на отказ, лет
Примечания:
1) В зависимости от типоразмера или исполнения
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на корпус счетчиков методом аппликации или на титульные листы руководства
по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 5
Счетчик
жидкости
ультразвуковой
ALTOSONIC 5
Наименование
Первичный преобразователь UFS 5-R
Преобразователь сигналов UFC 5
Кабели сигнальные, комплект
Кол-воПримечание
1
1
1
Руководство по эксплуатации
Паспорт
Методика поверки МП 208-011-2016 с изменением №2
Прямой участок со струевыпрямителем
Прямой участок
1
1
1
1 комплект
1
по заказу
по заказу
Поверка
осуществляется по документам:
МП208-011-2016«ГСИ.Счетчики жидкости ультразвуковые ALTOSONIC 5.
Методика поверки», с изменением №2 утвержденному ФГУП «ВНИИМС» 22 ноября 2019 г.;
МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на
месте эксплуатации» ;
МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» ;
МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика
поверки».
Основные средства поверки:
– установка поверочная в качестве вторичного эталона в соответствии с ГПС (часть 1),
утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон расхода в соответствии с
поверяемым счетчиком. Допускаемая относительная погрешность не более ± 0,05 %;
–установкаобъемно-динамическаяREFERENCETOWERPSTR04(рег.
№ 3.2.ВТП.0002.2015), допускаемая относительная погрешность ±0,063 % в диапазоне от
2,8 до 22 м
3
, Допускаемая относительная погрешность ±0,024 % в диапазоне от 22 до 169 м
3
;
– установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной
приказом Росстандарта от 07.02.2018 г. №256 (трубопоршневые поверочные установки,
компакт пруверы) с пределами допускаемой относительной погрешности, ± 0,05 % и
диапазонами расхода, соответствующими диапазонам расхода поверяемых счетчиков.
– установка поверочная 2-го разряда в соответствии с ГПС (часть 1), утвержденной
приказом Росстандарта от 07.02.2018 г. №256 (трубопоршневые поверочные установки,
компактпруверы,преобразователиобъемногорасхода)спределамидопускаемой
относительной погрешности, ± 0,09 % и диапазонами расхода, соответствующими диапазонам
расхода поверяемых счетчиков.
– калибратор токовой петли FLUKE 705 (рег.№ 29194-05) Диапазон от 0 до 24 мА,
допускаемая абсолютная погрешность ± (0,0002 · I + 2 е.м.р.), мА
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологическиххарактеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к счетчикам
жидкости ультразвуковым ALTOSONIC 5
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Техническаядокументация фирмы-изготовителя «KROHNE Altometer», Нидерланды
Изготовитель
Фирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht
Тел.: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»
(ООО «КРОНЕ Инжиниринг»)
ИНН 7716526213
Адрес: 443538, Самарскаяобл., Волжский р-н, массив Жилой массив Стромилово
Тел.: +7 (846) 230-04-70
Факс: +7 (846) 230-03-13
Web-сайт:
научно-
средств
Испытательныйцентр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
