Счетчики электрической энергии трехфазные многофункциональные МИРТЕК-32-РУ, ГРСИ 65634-16
Номер госреестра:
65634-16
Наименование СИ:
Счетчики электрической энергии трехфазные многофункциональные
Обозначение типа:
МИРТЕК-32-РУ
Производитель:
ООО "МИРТЕК", г.Таганрог
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64093
об утверждении типа средств измерений
Лист № 1
Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчикиэлектрическойэнергиитрехфазныемногофункциональные
«МИРТЕК-32-РУ»
Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-РУ»
(далее - счетчики) предназначены для измерения активной и реактивной электрической энергии
прямого и обратного направления по дифференцированным во времени тарифам в трехфазных
сетях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов
тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе
расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка
при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных
информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического
учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или
трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую
память данных, встроенные часы, позволяющие вести учет электрической энергии по тариф-
ным зонам суток, выполненные по ГОСТ Р МЭК 61038-2001, оптические испытательные
выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключе-
ния к системам автоматизированного учета потребленной электроэнергии. Счетчик может
иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3»,
индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для
ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по
ГОСТ Р МЭК 61107-2001.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также
присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных
от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дис-
кретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса
удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Лист № 2
Всего листов 15
Структура условного обозначения
МИРТЕК-32-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ- Х
Тип счетчика
Тип корпуса
W31 - для установки на щиток, модификация 1
W32 - для установки на щиток, модификация 2
W33 - для установки на щиток, модификация 3
D31 - для установки на DIN-рейку, модификация 1
D33 - для установки на DIN-рейку, модификация 3
D34 - для установки на DIN-рейку, модификация 4
D35 - для установки на DIN-рейку, модификация 5
SP31 - для установки на опору ЛЭП, модификация 1
Класс точности
A1 - класс точности 1 по ГОСТ 31819.21-2012
A0.5 - класс точности 0,5S по ГОСТ 31819.22-2012
A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-
2012
A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-
2012
A0.5R1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ
31819.23-2012
A0.5R2 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ
31819.23-2012
A0.2R1 - класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по
ГОСТ 31819.23-2012
A0.2R2 - класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 2 по
ГОСТ 31819.23-2012
Номинальное напряжение
57,7 - 57,7 В
220 - 220 В
230 - 230 В
Базовый ток
1 - 1 А
5 - 5 А
10 - 10 А
Максимальный ток
10А - 10 А
50А - 50 А
60А - 60 А
80А - 80 А
100А - 100 А
Тип измерительных элементов
S - шунты
T - трансформаторы тока
N - наличие измерительного элемента в цепи нейтрали
Лист № 3
Всего листов 15
Первый интерфейс
CAN - интерфейс CAN
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1
до 9)
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1
до 9)
RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от
1 до 9)
PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1
до 9)
PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
(от 1 до 9)
Второй интерфейс
CAN - интерфейс CAN
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
(от 1 до 9)
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса
(от 1 до 9)
RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса
(от 1 до 9)
PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1
до 9)
PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
(от 1 до 9)
G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса
(от 1 до 9)
E - интерфейс Ethernet
RFWF - радиоинтерфейс WiFi
RFLT - радиоинтерфейс LTE
(Нет символа) - интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM
P2 - протоколы «МИРТЕК» и DLMS/COSEM
Дополнительные функции
H - датчик магнитного поля
In - дискретный вход, где n - количество входов (от 1 до 4)
K - реле управления нагрузкой в цепи тока
L - подсветка индикатора
M - измерение параметров качества электрической сети
O - оптопорт
Qn - дискретный выход, где n - количество выходов (от 1 до 4)
Vn - электронная пломба, где n может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронные пломбы на корпусе и крышке зажимов
Z - резервный источник питания
(Нет символа) - дополнительные функции отсутствуют
Лист № 4
Всего листов 15
Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены
встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электро-
энергии (с отключением нагрузки при его превышении и подключением нагрузки после
внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных
лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных
лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после
подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную
на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу
(опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выхо-
дов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для
подключения внешнего резервного источника питания для снятия показаний счетчика при
отсутствии основного питания.
Счетчики имеют встроенные элементы для контроля вскрытия клеммной крышки
и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря
встроенному элементу питания, фиксация в журнале событий производится как при поданном
сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с
месячными программами смены тарифных зон (количество месячных программ - до 12, количе-
ство тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики
тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных
дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы
признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик со-
держит в энергонезависимой памяти две тарифные программы - действующую и резервную.
Резервная тарифная программа вводится в действие с определенной даты, которая передается
отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо
от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно
по действующим тарифам
;
- количества электрической энергии нарастающим итогом суммарно и раздельно
по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно
по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,
2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно
по действующим тарифам на начало интервала 30 или 60 минут (только при установленном
интервале усреднения мощности 30 или 60 минут);
Лист № 5
Всего листов 15
- количества электрической энергии, потребленной за интервал 30 минут (только
при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо
от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно
обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1»
и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и
«R2» в условном обозначении);
- коэффициентов мощности по каждой фазе.
Счетчики, у которых в условном обозначении присутствуют символы «SN» или «TN»,
дополнительно позволяют отслеживать наличие тока в цепи нейтрали.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров
:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты
;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется
в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в послед-
нее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики,
попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения
конфигурации, изменения данных, изменения времени и даты, включений или отключений пи-
тания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фаз-
ных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества
электрической сети за заданные пределы, значений положительного и отрицательного отклоне-
ний напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по
имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения.
Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкциониро-
ванного доступа, а также дистанционного индикаторного устройства приведены на рисунках
1 - 9.
Лист № 6
Всего листов 15

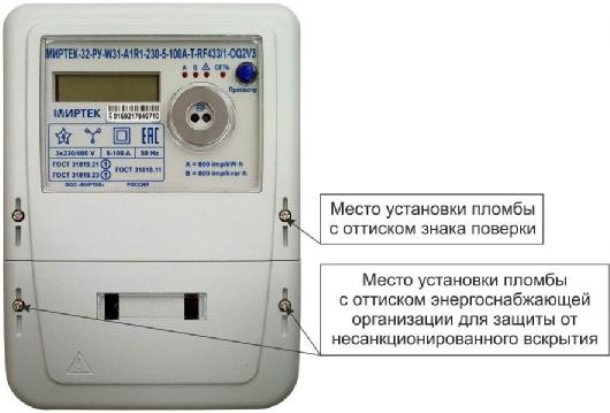

Рисунок 1 - Общий вид счетчика в корпусе типа W31

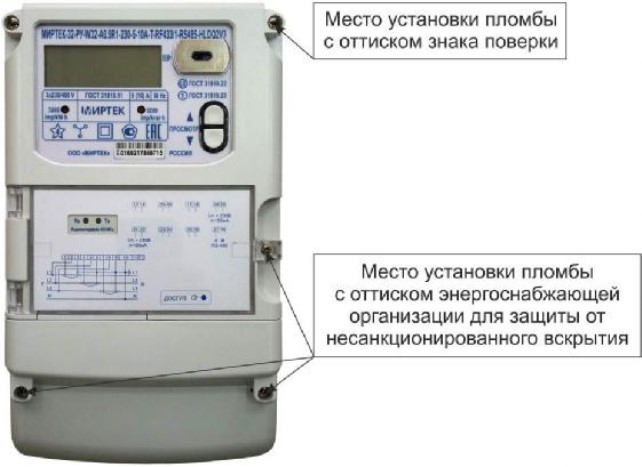

Рисунок 2 - Общий вид счетчика в корпусе типа W32
Лист № 7
Всего листов 15

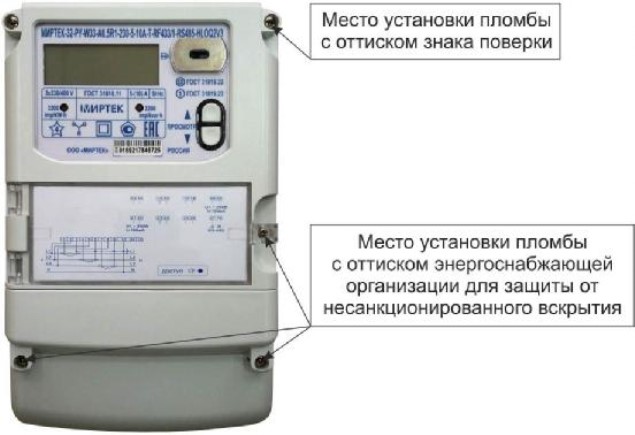

Рисунок 3 - Общий вид счетчика в корпусе типа W33

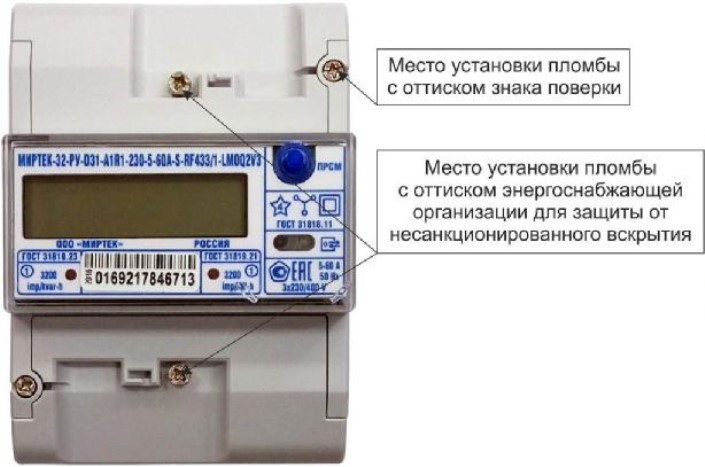

Рисунок 4 - Общий вид счетчика в корпусе типа D31
Лист № 8
Всего листов 15

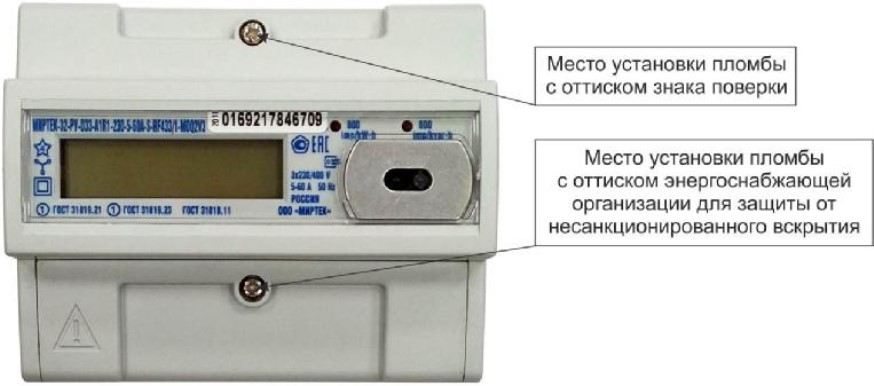

Рисунок 5 - Общий вид счетчика в корпусе типа D33
Рисунок 6 - Общий вид счетчика в корпусе типа D34
Лист № 9
Всего листов 15
Рисунок 7 - Общий вид счетчика в корпусе типа D35
Рисунок 8 - Общий вид счетчика в корпусе типа SP31
Рисунок 9 - Общий вид дистанционного индикаторного устройства
Лист № 10
Всего листов 15
Программное обеспечение
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройст-
во (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкцио-
нированного вмешательства в его работу осуществлены конструктивные, программные и
схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО
аппаратно защищено от записи, что исключает возможность его несанкционированной
настройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фикси-
рует попытки несанкционированного доступа в журнале событий: при несанкционированном
вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования
счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.
Номера версий и цифровые идентификаторы ПО можно получить из счетчика
с помощью конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков представлены в таблице 1.
Значение
MT1V104CB9.hex
MT2V104FC5.hex
MT6V10FD7C.hex
4CB9
4FC5
FD7C
CRC
Таблица 1 - Идентификационные данные ПО счетчиков
1.0
Идентификационные дан-
ные
Идентификационное на-
именование ПО
Номер версии ПО
Цифровой идентификатор
ПО
Алгоритм вычисления
циф-
рового идентификатора ПО
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует «среднему» уровню по Р 50.2.077-2014.
Метрологические и технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,
ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Символы в условном обозначении
Таблица 2 - Классы точности счетчиков
A1
A0.5
A1R1
A1R2
A0.5R1
A0.5R2
A0.2R1
A0.2R2
Класс точности при измерении энергии
активнойреактивной
1 -
0,5S -
1 1
1 2
0,5S 1
0,5S 2
0,2S 1
0,2S 2
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и
типа включения приведены в таблице 3.
Лист № 11
Всего листов 15
Таблица 3 - Максимальные значения стартовых токов счетчиков
Класс точности счётчика
10,2S0,5S1
Тип включения счётчика
ГОСТГОСТГОСТГОСТ
31819.21- 31819.22- 31819.22- 31819.23-
2012201220122012
Непосредственное0,0025 I
б
0,0010 I
б
0,0025 I
б
Через трансформаторы тока 0,0020 I
ном
0,0010 I
ном
0,0020 I
ном
2
ГОСТ
31819.23-
2012
0,0050 I
б
0,0030 I
ном
Пределы относительных погрешностей при измерении напряжения, положительного и
отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэф-
фициента мощности указаны в таблице 4.
ния
отрица-Коэффици-
тельногоента мощ-
отклонености, %
Таблица 4 - Пределы допускаемой относительной погрешности при измерении параметров
электрической сети
Пределы относительной погрешности измерений
Положи-
Фазного
тельного и
Откло- Активной Реактивной Полной
напря- Фазного Часто- нениямгновен-мгновен- мгновен-
жения, тока, % ты, % частоты, ной мощ- ной мощ- ной
мощ-
%
напряж
е
-
%ности, %ности, %ности, %
ния, %
±
0,40
±
0,40
±
1,00
±
0,08
±
0,08
±
1,00
±
1,00
±
1,00
±
1,00
Примечание - погрешности измерения напряжения, положительного и отрицательного откло-
нения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности
нормируются для следующих значений входных сигналов:
- напряжение - (от 0,75 до 1,2) U
ном
;
- ток - от 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
;
- частота измерительной сети - от 42,5 до 57,5 Гц;
- температура окружающего воздуха - от -40 до +70
°
С.
Метрологические и технические характеристики приведены в таблице 5.
Таблица 5 - Метрологические и технические характеристики счетчиков
Наименование характеристикиЗначение параметра
Номинальное фазное напряжение, В57,7; 220,0; 230,0
Базовый или номинальный ток, А1; 5; 10
Максимальный ток, А10; 50; 60; 80; 100
Диапазон входных сигналов:
-сила токаот 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
-напряжение(от 0,75 до 1,2) U
ном
-коэффициент мощности (емкостная)от 0,8 до 1,0
(индуктивная)от 1,0 до 0,5
Диапазон рабочих температур окружающего воз- от -40 до +70
духа,
°
С
Относительная влажность при 25
°
С, %
до 98
Рабочий диапазон изменения частоты измери- 50±7,5
тельной сети счетчика, Гц
Диапазон значений постоянной счетчика по ак-от 800 до 8000
тивной электрической энергии, имп./(кВт∙ч)
Лист № 12
Всего листов 15
Значение параметра
от 800 до 8000
±
0,5
±
1
±
0,15
8
0,01
0,5
10 (2)
30
16
с нарушением пломбы поверителя
4
12
36
128
128
128
Продолжение таблицы 5
Наименование характеристики
Диапазон значений постоянной счетчика по ре-
активной электрической энергии, имп./(квар∙ч)
Пределы основной абсолютной погрешности
часов, c/сут
Пределы основной абсолютной погрешности
часов при отключенном питании счетчика, с/сут
Пределы дополнительной температурной по-
грешности часов счетчика, с/(сут·
°
С)
Количество десятичных знаков отсчетного уст-
ройства, не менее
Разрешающая способность счетного механизма
отсчетного устройства, кВт·ч (квар·ч), не менее:
Полная мощность, потребляемая каждой цепью
тока, при базовом (номинальном) токе, нормаль-
ной температуре и номинальной частоте, не бо-
лее, В·А
Полная (активная) мощность, потребляемая каж-
дой цепью напряжения, при номинальном значе-
нии напряжения, нормальной температуре и но-
минальной частоте, не более, В·А (Вт)
Длительность хранения информации при отклю-
чении питания, не менее, лет
Срок службы батареи, не менее, лет
Замена батареи
Число тарифов, не менее
Число временных зон, не менее
Глубина хранения значений электрической энер-
гии на начало месяца, не менее, месяцев
Глубина хранения значений электрической энер-
гии на начало суток, не менее, суток
Глубина хранения значений электрической энер-
гии на начало интервала 30 минут, не менее, су-
ток
Глубина хранения значений электрической энер-
гии, потребленной за интервал 30 минут, не ме-
нее, суток
Интервал усреднения мощности для фиксации
профиля нагрузки, минут
1)
30
Глубина хранения профиля нагрузки при интер-
вале усреднения 30 минут, не менее, суток
2)
128
1000
2
9600
Количество записей в журнале событий, не ме-
нее
Количество оптических испытательных выходов
с параметрами по ГОСТ 31818.11-2012
Скорость обмена информацией по интерфейсам,
бит/с
Степень защиты от пыли и влаги по ГОСТ
14254-96
IP51, IP54, IP64
Лист № 13
Всего листов 15
Продолжение таблицы 5
Наименование характеристикиЗначение параметра
Срок службы счетчика, не менее, лет 30
Средняя наработка на отказ, не менее, ч200000
1)
По требованию заказчика возможна реализация настраиваемого интервала усреднения мощ-
ности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
2)
Минимальная глубина хранения профиля нагрузки при других значениях интервала усредне-
30
ния может быть рассчитана по формуле D
мин
=
I
тек
×
D
30
, где I
тек
- текущий интервал усредне-
ния мощности, минут; D
30
- глубина хранения профиля нагрузки при интервале усреднения
30 минут, суток.
Габаритные размеры и масса счетчиков приведены в таблице 6.
Тип корпуса
Масса, кг,
не более
Таблица 6 - Габаритные размеры и масса счетчиков
W31
W32
W33
D31
D33
D34
D35
SP31
Габаритные размеры (длина;
ширина; высота), мм,
не более
246; 169; 57
291; 171; 88
266; 171; 79
131; 91; 70
106; 126; 72
190; 91; 70
115; 144; 62
236; 190; 106
2,0
2,5
2,5
2,0
2,0
2,0
2,0
2,5
Знак утверждения типа
наносится на панель счётчика офсетной печатью (или другим способом, не ухудшающим
качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 7.
1 шт.
Исполнение соответст-
вует заказу
1 - 3 шт.
1 - 3 шт.
Формуляр
В бумажном виде
Методика поверки
Количество
Примечание
Таблица 7 - Комплект поставки счетчиков
НаименованиеОбозначение
Счетчик электрической энергии
трехфазный многофункцио-МИРТ.411152.048
нальный «МИРТЕК-32-РУ»
Пломба свинцовая-
Леска пломбировочная-
Руководство по эксплуатацииМИРТ.411152.048РЭ
1 шт.
В зависимости от типа
корпуса
В зависимости от типа
корпуса
В электронном виде
МИРТ.411152.048ФО1 шт.
МИРТ.411152.048Д11 шт.
В электронном виде по
отдельному заказу
Лист № 14
Всего листов 15
-1 шт.
Продолжение таблицы 7
НаименованиеОбозначениеКоличествоПримечание
Поставляется только со
счетчиками в корпусах
Дистанционное индикаторноетипа SP31, по согласо-
устройствованию с заказчиком
может быть исключено
из комплекта поставки
опоре ЛЭП
Поставляется только со
-1 шт.
Кронште
й
н для крепления на
-1 шт.счетчиками в корпусах
типа SP31
Упаковка-1 шт.Потребительская тара
Технологическое программное
В электронном виде по
обеспечение
отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документа-
ции размещены на официальном сайте
и свободно доступны для загрузки.
Поверка
осуществляется по документу МИРТ.411152.048Д1 «Счётчики электрической энергии
трехфазные многофункциональные «МИРТЕК-32-РУ». Методика поверки», утвержденному
ФГУП «ВНИИМС» в марте 2016 года.
Основные средства поверки:
- установка для поверки счетчиков электроэнергии HS-6303E (диапазон регулирования
напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования
частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 (0,1)), рег. № 44220-10;
- секундомер СОСпр-2б (класс точности 2), рег. № 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и формуляр (свидетельство).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным многофункциональным «МИРТЕК-32-РУ»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической
энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
МИРТ.411152.048ТУ Счетчики электрической энергии трехфазные многофункциональ-
ные «МИРТЕК-32-РУ». Технические условия
Лист № 15
Всего листов 15
Изготовитель
Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Таганрог
ИНН 6154125635
347927, Россия, Ростовская область, г. Таганрог, Поляковское Шоссе, 15-к
Телефон/факс: 8 (8634) 34-33-33
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29207-05 | Преобразователи измерительные многофункциональные | АЕТ100, АЕТ200, АЕТ300, АЕТ400 | ООО "Фирма "Алекто-Электрик", г.Омск | 7 лет | Перейти |
| 56666-14 | Стенды автодиагностические измерительные роликовые многофункциональные | x-road | Фирма "Durr Assembly Products GmbH", Германия | 1 год | Перейти |
| 11065-95 | Счетчики воды вихревые ультразвуковые | СВУ | ИПФ "Сибнефтеавтоматика" (Сибна), г.Тюмень | 1 год | Перейти |
| 15314-05 | Счетчики холодной и горячей воды | JS и WS | Фирма "Metron", Польша | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 32411-06 | Система коммерческого учета электрической энергии и мощности автоматизированная информационно-измерительная АИИС КУЭ ООО "РИГЛИ" | Нет данных | ООО "Оператор коммерческого учета", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
