Термопреобразователи сопротивления S мод. S211596, S211597, ГРСИ 65633-16
Номер госреестра:
65633-16
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
S мод. S211596, S211597
Производитель:
Фирма "Minco Products, Inc.", США
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64092
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления серии S модификаций S211596, S211597
Назначение средства измерений
Термопреобразователи сопротивления серии S модификаций S211596, S211597 (далее по
тексту - термопреобразователи или ТС) предназначены для измерений температуры и контроля
состояния подшипников.
Описание средства измерений
Принцип действия ТС основан на зависимости сопротивления тонкопленочного
платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического
корпуса типа «С» (в месте контакта с поверхностью подшипника), с присоединенным кабелем с
проводами в оплетке из нержавеющей стали.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Внутри корпуса
ТС размещены 1 или 2 ЧЭ. Провода и кабель термопреобразователей могут дополнительно
покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).
Модификации ТС отличаются друг от друга по конструктивному исполнению корпуса и
по используемому типу ЧЭ. Модификации термопреобразователей имеют исполнения,
различающиеся: типом ЧЭ (CA (только для модификации S211596), NA, PA, PE, PD, PF, PM),
количеством ЧЭ, а также схемой соединения внутренних проводов с ЧЭ.
ТС могут иметь двух-, трех- или четырехпроводную схему соединения внутренних
проводов с ЧЭ.
Монтаж ТС осуществляется в опорный башмак подшипников, под слой баббита или
непосредственно в баббит подшипников.
ТС относятся к электрическому оборудованию, предназначенному для применения во
взрывоопасных зонах класса 0, 1 и/или 2 категорий IIA, IIB и IIC и температурных классах Т2,
T3, T4, T5 и Т6 в соответствии с присвоенной маркировкой взрывозащиты вида 2Ex nA IIC
«T3…T6» Gc X или 0Ex ia IIC «T2…T6» Ga X.
Фотографии общего вида ТС представлены на рисунках 1-2:

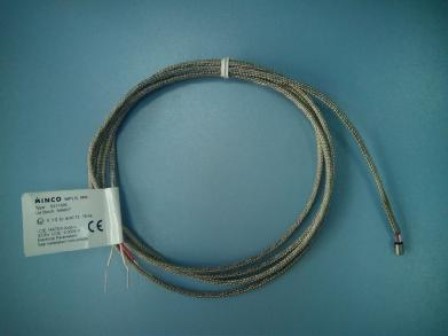

Рисунок 1 - Общий вид
термопреобразователей сопротивления
серии S модификации S211596

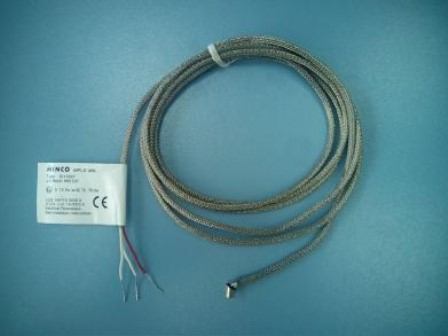

Рисунок 2 - Общий вид
термопреобразователей сопротивления
серии S модификации S211597
Лист № 2
Всего листов 5
Метрологические и технические характеристики
Диапазон измерений температуры, тип НСХ ЧЭ ТС, температурный коэффициент,
номинальное значение сопротивления, а также допуск по сопротивлению (при 0 °С) в
зависимости от модификации и исполнения ТС приведены в таблице 1:
Обозначение
модификации
ТС
Диапазон
измерений
температуры, °С
Допуск по
сопротивле-
нию при
0 °С, %
Pt100 (0,00385):
PE, PD, PM
100
Cu10 (0,00427): CA
±
0,2 (при
температуре
+25 °С)
S211596
от -50 до +125
(*)
;
от -50 до +200
Таблица 1
Тип НСХ ЧЭ ТС,
температурный
коэффициент (α, °С
-1
):
обозначение
исполнения ТС
Номинальное
значение
cопротивле-
ния при 0 °С
(R
0
), Ом
Pt1000 (0,00385): PF
Pt100 (0,00392): PA
±
0,36 (PE);
±
0,12 (PD);
±
0,06 (PM)
±
0,12
±
0,36
1000
100
9,035
(10 Ом при
температуре
+25 °С)
Ni120 (0,00672): NA120
±
0,5
PE, PD, PM
±
0,36 (PE);
S211597
Pt100 (0,00385):
100
±
0,12 (PD);
от -50 до +125
(*)
;
±
0,06 (PM)
от -50 до +200 Pt1000 (0,00385): PF 1000
±
0,12
Pt100 (0,00392): PA 100
±
0,36
Ni120 (0,00672): NA120
±
0,5
(*)
- При дополнительном покрытии ТС специальной смолой типа ФЭП (фторированный
этилен-пропилен).
НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:
- для Pt100, Pt1000 (α=0,00385 °С
-1
): в соответствии с ГОСТ 6651-2009 (МЭК 60751);
- для Pt100 (α=0,00392 °С
-1
): в соответствии с ГОСТ 6651-2009 (МЭК 60751), но при этом
необходимо использовать следующие коэффициенты:
А=3,9848·10
-3
, В=-5,870·10
-7
, С=-4,0000·10
-12
;
- для Cu10 (α=0,00427 °С
-1
): R
t
=9,035·(1+А
2
t) (в диапазоне от минус 50 до плюс 150 °С),
R
t
=9,035·R
3
(1+А
3
(t-150)+B
3
(t-150)
2
) (в диапазоне св. плюс 150 до плюс 200 °С), где:
А
2
=4,2743·10
-3
, А
3
=2,62638·10
-3
, В
3
=2,43732·10
-8
, R
3
=1,641145;
- для Ni120 (α=0,00672 °С
-1
): R
t
=120·(1+Аt+Bt
2
+Ct
3
), где: А, В, С и (D) в зависимости от
измеряемой температуры приведены в таблице 2:
1,0
5,899358312·10
-3
7,267589932·10
-6
4,234870007·10
-8
1,0
5,899358312·10
-3
7,267589932·10
-6
1,154640832·10
-8
A
9,995545058·10
-1
B
5,854808892·10
-3
C
5,782609262·10
-6
D
2,584891485·10
-8
Таблица 2
t, °C
от -50 до -30
включ.
св. -30 до 0
включ.
св. 0 до +30
включ.
Лист № 3
Всего листов 5
1,000118847
1,002329124
5,776959768·10
-3
9,505643490·10
-6
-3,088087226·10
-9
9,940315172·10
-1
6,053466667·10
-3
6,432455728·10
-6
8,294089672·10
-9
1,007022904
5,728761999·10
-3
9,138994624·10
-6
7,759260700·10
-10
8,918592090·10
-1
8,032035898·10
-3
-6,216164699·10
-6
3,489850234·10
-8
A
B
5,887473643·10
-3
C
7,663745572·10
-6
D
7,144678985·10
-9
t, °C
св. +30 до +60
включ.
св. +60 до +90
включ.
св. +90 до +120
включ.
св. +120 до +150
включ.
св. +150 до +180
включ.
св. +180 до +200
9,060247382·10
-1
7,795943744·10
-3
-4,904541625·10
-6
3,246957072·10
-8
- для Cu10:
- для Ni120:
±
(0,15+0,002·|t|) (PM)
±
(0,3+0,005·|t|) (PD, PF)
±
(0,9+0,014·|t|) (PE, PA)
±
(0,5+0,008·|t-25|) (в диапазоне < +25 °С)
±
(0,5+0,013·(t-25) (в диапазоне от +25 °С)
10
trial
от -50 до +200 (до +125 при покрытии
ТС специальной смолой типа ФЭП)
Значение
Таблица 3
Наименование характеристик
Пределы допускаемого отклонения от НСХ в
температурном эквиваленте (в зависимости от
типа ЧЭ ТС), °С:
- для Pt100, Pt1000:
±
(0,8+0,02·|t|) (в диапазоне t< +20 °С)
±
(0,95+0,0125·t) (в диапазоне от +20 до
+100 (не включая)°С)
±
(0,7+0,015·t) (в диапазоне от +100 до
+200 °С)
8
8
1100
Электрическое сопротивление изоляции ТС при
температуре от +15 до +35
°
С и относительной
влажности воздуха от 30 до 80 %, МОм, не менее
Длина корпуса ТС, мм, не более
Диаметр корпуса ТС, мм, не более
Длина удлинительных проводов или кабеля
(с удлинительными проводами), мм, не более
Масса ТС, г, не более
Рабочие условия эксплуатации ТС:
- диапазон температур окружающей среды, °С
- относительная влажность воздуха, %, не более
Степень защиты по ГОСТ 14254-96
95
IP54
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Лист № 4
Всего листов 5
Комплектность средства измерений
В комплект поставки ТС входят:
- термопреобразователь-1 шт. (модификация и исполнение - в соответствии
с заказом);
- методика поверки - 1 экз.;
- паспорт - 1 экз.
По дополнительному заказу: монтажные приспособления.
Поверка
осуществляется по документу МП 207.1-010-2016 «Термопреобразователи сопротивления серии
S модификаций S211596, S211597. Методика поверки», утвержденному ФГУП «ВНИИМС»
12.07.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
-термостатыпереливныепрецизионныеТПП-1моделейТПП-1.0,ТПП-1.2
(Регистрационный № 33744-07);
-калибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13);
- измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный
№ 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знакповеркинаноситсянасвидетельствооповеркеи(или)впаспорт.
Сведения и методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления серии S модификаций S211596, S211597
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы Minco Products, Inc., США.
Изготовитель
Фирма «Minco Products, Inc.», США
Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA
Тел.: +17635713121, факс: +17635710927
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20158-06 | Комплекты термопреобразователей сопротивления для теплосчетчиков | КТСПР-В и КТСМР-В | ЗАО НПК "Эталон", г.Волгодонск | 2 года | Перейти |
| 77963-20 | Термопреобразователи прецизионные | ПТ 0304-ВТ | ООО НПП "ЭЛЕМЕР", г.Москва | 2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С | Перейти |
| 7692-80 | Термопреобразователи | ТХК-0445 | Приборостроительный завод, Украина, г.Луцк | Нет данных | Перейти |
| 23161-02 | Преобразователи силы арматурные измерительные струнные с термометром сопротивления термостойкие | ПСАС-ТС-Т* | ООО "НПП "Стромир-КИА", г.Москва | Первичная поверка. При хранении 2 года | Перейти |
| 63759-16 | Термопреобразователи сопротивления платиновые | A-1044/34 | Фирма "Schneider Mess- und Regeltechnik GmbH", Швейцария | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
