Мерники металлические технические 1-го класса вертикальные К7-ВМА, ГРСИ 65614-16
Номер госреестра:
65614-16
Наименование СИ:
Мерники металлические технические 1-го класса вертикальные
Обозначение типа:
К7-ВМА
Производитель:
ПО "Смелянский машиностроительный завод", Украина, г.Смела
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 1, 10, 11, 145 (мерники изготовлены в 1963, 1996 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64073
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические технические 1-го класса вертикальные К7-ВМА
Назначение средства измерений
Мерники металлические технические 1-го класса вертикальные К7-ВМА (далее -
мерник) предназначены для измерения объёмного количества жидкости (спирта или водно-
спиртовых растворов).
Описание средства измерений
Принцип работы мерника основан на измерении объёма жидкости методом слива или
налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с
рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и
вместимость при длительной эксплуатации.
Конструктивномерникпредставляетсобойвертикальныйсварнойсосуд
цилиндрической формы с днищем и верхней крышкой. В крышке имеется люк для
обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана,
служащих для отбора проб. В мернике имеется патрубок для донного налива, а также
переливной узел для аварийного перелива жидкости, который осуществляется через патрубок
полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике
предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма
производится через трубу.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня
устанавливается в вертикальное положение.

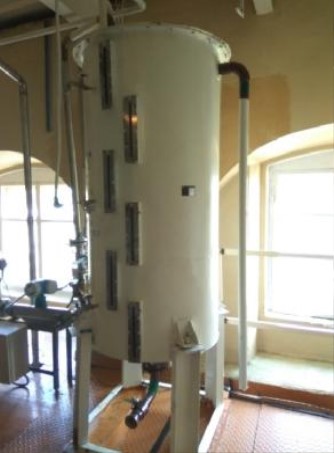

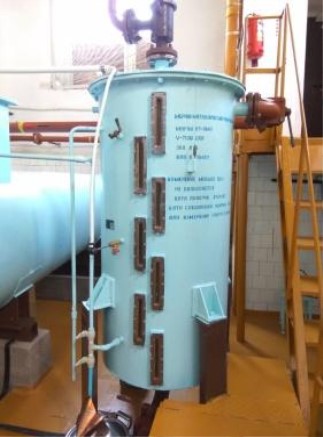

Общий вид и места пломбирования мерника представлены на рисунке 1. Мерники
пломбируют с нанесением знака поверки.
Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование параметра
Значение
Таблица 1- Метрологические характеристики
Номинальная вместимость, дм³
Пределы допускаемой относительной погрешности при температуре
20 ºС, %
750
±0,2
Наименование параметра
Значение
Таблица 2 - Основные технические характеристики
790×2380
790×2880
Габаритные размеры, мм
№№ 10; 11 (диаметр×высота)
№№ 1; 145 (диаметр×высота)
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +10 до +30
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт.
Способ нанесения знака на табличку - гравировка, на паспорт - типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность
Мерник металлический технический 1-го класса вертикальный К7-1 шт.
ВМА
Паспорт1 экз.
Поверка
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические.
Методика поверки».
Основные средства поверки:
- мерники эталонные 1-го разряда номинальной вместимостью 10, 50, 100, 200 дм
3
по
ГОСТ 8.470-82;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм
3
по
ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением
знака поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к мерникам металлическим
техническим 1-го класса вертикальным К7-ВМА
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений
объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Изготовитель
ПО "Смелянский машиностроительный trial» (мерники изготовлены в 1963, 1996 гг.)
20700, Украина, Черкасская область, г. Смела, ул. Ленина, 67
Заявитель
ОАО «Башспирт»
Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1
ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний
в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
