Мерники металлические технические 1-го класса горизонтальные Г4-ВИЦ, ГРСИ 65604-16
Номер госреестра:
65604-16
Наименование СИ:
Мерники металлические технические 1-го класса горизонтальные
Обозначение типа:
Г4-ВИЦ
Производитель:
Ефремовский оптико-механический завод, г.Ефремов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 410421 и 410429 (мерники изготовлены в 1994 г.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64063
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические технические 1-го класса горизонтальные Г4-ВИЦ
Назначение средства измерений
Мерники металлические технические 1-го класса горизонтальные Г4-ВИЦ (далее -
мерник) предназначены для измерения объёмного количества жидкости (спирта или водно-
спиртовых растворов).
Описание средства измерений
Принцип действия мерника основан на измерении объёма жидкости методом слива и
налива.
Конструктивномерникпредставляетсобойгоризонтальныйсварнойсосуд
цилиндрической формы с выпуклым днищем и цилиндрической горловиной.
Мерник снабжен следующей арматурой: труба наливная, опущенная почти до дна
мерника; патрубок контрольный; труба сливная для слива спирта; кран пробно-спускной для
отбора проб спирта из разных слоев; смотровое стекло для наблюдения за показаниями
термометра, находящегося внутри мерника, окно смотровое, установленные на горловине в
диаметрально противоположных точках. Кроме того, имеется воздушная трубка, служащая для
сообщения внутренней полости мерника с атмосферой, люк смотровой; кронштейн.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на
опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для
отбора проб и термометр.
Общий вид и места пломбирования мерника представлены на рисунке 1. Мерники
пломбируют с нанесением знака поверки.

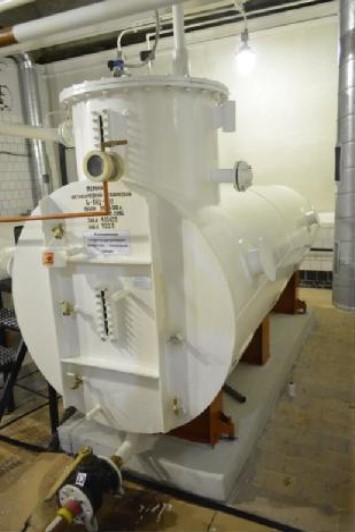

Рисунок 1 - Общий вид и места пломбирования мерника
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование параметра
Значение
Таблица 1- Метрологические характеристики
Номинальная вместимость, дм³
Пределы допускаемой относительной погрешности при температуре
20 ºС , %
3595; 2467,1
±0,2
Наименование параметра
Значение
Таблица 2 - Основные технические характеристики
3610×1300×850
3600×1110×850
Габаритные размеры, мм
3595 дм³ (длина×диаметр1×диаметр2)
2467,1 дм³ (длина×диаметр1×диаметр2)
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +10 до +30
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт.
Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность
Мерник металлический технический 1-го класса горизонтальный1 шт.
Г4-ВИЦ
Паспорт1 экз.
Поверка
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические.
Методика поверки».
Основные средства поверки:
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм
3
по
ГОСТ 8.470-82;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм
3
по
ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением
знака поверки.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим
техническим 1-го класса горизонтальным Г4-ВИЦ
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений
объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Изготовитель
Ефремовский ОМЗ (мерники изготовлены в 1994 г.)
301860, Тульская область, г. Ефремов, ул. Ленинградская, 136
Заявитель
ОАО «Башспирт»
Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1
ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний
в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
