Анализаторы качества электрической энергии MI 2883, MI 2885, ГРСИ 65573-16
Номер госреестра:
65573-16
Наименование СИ:
Анализаторы качества электрической энергии
Обозначение типа:
MI 2883, MI 2885
Производитель:
Фирма "METREL d.d.", Словения
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64032
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы качества электрической энергии MI 2883, MI 2885
Назначение средства измерений
Анализаторы качества электрической энергии MI 2883, MI 2885 (далее - анализаторы)
предназначены для измерения, регистрации и анализа показателей качества электрической
энергии (ПКЭ).
Описание средства измерений
Анализаторы представляют собой многофункциональные переносные цифровые
электроизмерительные приборы, позволяющие проводить измерения в однофазных и
трехфазных электрических сетях.
АнализаторысоответствуютклассуSхарактеристикпроцессаизмерений
по ГОСТ 30804.4.30-2013.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании
входных аналоговых сигналов с помощью АЦП, последующей математической обработке
измеренных величин и отображении результатов на жидкокристаллическом дисплее.
Анализаторы выпускаются в двух модификациях: MI 2883, MI 2885, которые
отличаются набором выполняемых функций, комплектностью.
Перечень ПКЭ, измеряемых и вычисляемых анализаторами, приведен в таблице 1.
Основные режимы работы приборов: измерения, осциллограф, регистратор.
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения,
модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи
встроенного микропроцессора посредством системы меню. Процесс измерения отображается на
жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков,
гистограмм,индикатороврежимовизмерений,индикаторовединицизмеренийи
предупреждающих индикаторов.
Внешний вид анализаторов представлен на рисунках 1 - 2.
Приборы размещены в корпусе из пластика. На верхней торцевой панели расположены
разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой
панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты
памяти microSD, разъемы RS-232, USB и Ethernet (только для MI 2885).
На нижней поверхности прибора находится батарейный отсек, закрытый крышкой и
подставка.
Приборы сохраняют результаты измерений на съемной карте памяти, которые могут
быть переданы в персональный компьютер (ПК) через интерфейсы связи.
Для привязки результатов измерения ко времени приборы оснащены внутренними
часами и календарем. Внутренние часы модификации MI 2885 могут быть синхронизированы с
временем системы GPS с помощью специального GPS-приемника. Также модификация MI 2885
оснащается 3G/Wi-Fi роутером для передачи данных с прибора при удаленном доступе.
Питание электронных узлов измерителей производится от размещенных внутри
корпуса аккумуляторов размера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов
корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 1.
Лист № 2
Всего листов 12
+
+
+
MI 2885
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых анализаторами
Наименование ПКЭMI 2883
Среднеквадратическое значение напряжения+
Среднеквадратическое значение напряжения, обновляемое для
каждого полупериода
Среднеквадратическое значение силы тока+
Среднеквадратическое значение силы тока, обновляемое для
каждого полупериода
Частота+
Перенапряжение+
Провал напряжения+
Прерывание напряжения+
Быстрые изменения напряжения (БИН или RVC)+
Положительное и отрицательное отклонение напряжения+
Напряжение информационных сигналов (сигналы управления)+
Пусковой ток нет
Активная мощность+
Реактивная мощность+
Полная мощность+
Коэффициент мощности+
Активная энергия+
Реактивная энергия+
Несимметрия напряжений+
Несимметрия токов+
Кратковременная доза фликера+
Длительная доза фликера+
Гармонические составляющие напряжения+
Гармонические составляющие тока+
Интергармонические составляющие напряжения+
Интергармонические составляющие тока+
Суммарный коэффициент гармонических составляющих (THD)
напряжения и тока
Примечание: «+» - функция присутствует.
Лист № 3
Trial листов 12
Рисунок 1 - Анализаторы качества электрической энергии MI 2883
Место нанесения
знака поверки
Место пломбирования
Лист № 4
Всего листов 12

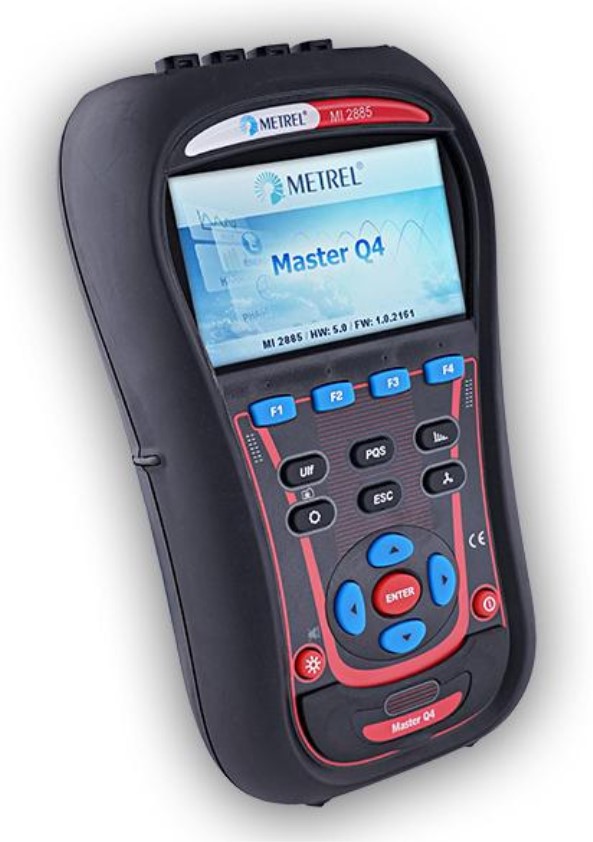

Рисунок 2 - Анализаторы качества электрической энергии MI 2885
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их
характеристики приведены в таблицах 2 и 3.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для
обеспечениянормальногофункционированияприбора,управленияинтерфейсом.Оно
реализовано аппаратно иявляетсяметрологически значимым. Метрологические
характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в
программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-
изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView3) позволяет выполнять загрузку данных на ПК, просмотр,
анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с Р 50.2.077-2014.
Лист № 5
Всего листов 12
Таблица 2 - Характеристики программного обеспечения для модификации MI 2883
Идентификационные данныеЗначение
(признаки)
Идентификационное наименованиеМикропрограммаPowerView3, 32PowerView3, 64
ПО bit bit
Номер версии (идентификационный Не ниже - Не ниже
номер ПО) 1.0.1969 3.0.0.1839
Цифровой идентификатор ПО - - -
Таблица 3 - Характеристики программного обеспечения для модификации MI 2885
Идентификационные данныеЗначение
(признаки)
Идентификационное наименованиеМикропрограммаPowerView3, 32PowerView3, 64
ПО bit bit
Номер версии (идентификационный Не ниже Не ниже Не ниже
номер ПО) 1.0.2161 3.0.0.1839 3.0.0.1839
Цифровой идентификатор ПО - - -
Метрологические и технические характеристики
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения
напряжения переменного тока (фазное напряжение)
НоминальноеДиапазон измеренийРазрешениеПределы допускаемой
напряжение, абсолютной погрешности
Uном.измерений
От 50 до 1000 В От 0,1∙Uном. до 1,5∙Uном. 0,01 В; 0,1 В ±0,005∙Uном.
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения
напряженияпеременноготока(фазноенапряжение,среднеквадратическоезначение,
обновляемое для каждого полупериода)
НоминальноеДиапазон измеренийРазрешениеПределы допускаемой
напряжение, абсолютной погрешности
Uном.измерений
От 50 до 1000 В От 0,03∙Uном. до 1,5∙Uном. 0,01 В; 0,1 В ±0,01∙Uном.
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения
напряжения переменного тока (линейное напряжение)
НоминальноеДиапазон измеренийРазрешениеПределы допускаемой
напряжение, абсолютной погрешности
Uном.измерений
От 50 до 1730 В От 0,1∙Uном. до 1,5∙Uном. 0,01 В; 0,1 В ±0,005∙Uном.
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения
напряжения переменного тока (линейное напряжение, среднеквадратическое значение,
обновляемое для каждого полупериода)
НоминальноеДиапазон измеренийРазрешениеПределы допускаемой
напряжение, абсолютной погрешности
Uном.измерений
От 50 до 1730 В От 0,1∙Uном. до 1,5∙Uном. 0,01 В; 0,1 В ±0,01∙Uном.
Лист № 6
Всего листов 12
5 A
От 0,5 до 10 A
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения силы
переменного тока
Токовые клещиДиапазон измеренийПределы допускаемой
ТипПредел
абсолютной погрешности
измерений
и
змерений
1000 A От 100 до 1200 A
А 1281
100 AОт 10 до 175 A
±0,008∙Iизм.
A 1033
±0,015∙Iизм.
0,5 AОт 0,05 до 1 A
3000 A От 300 до 6000 A
A 1227300 AОт 30 до 600 A±0,018∙Iизм.
30 A От 3 до 60 A
6000 AОт 600 до 12000 A
A 1446600 AОт 60 до 1200 A±0,018∙Iизм.
60 A От 6 до 120 A
1000 A От 20 до 1000 A
100 А От 2 до 100 А
A 11225 AОт 0,1 до 5 А±0,015∙Iизм.
гдеIизм. - измеренное значение силы тока.
метрологические характеристики анализаторов в режиме измерения
Таблица 9 - Основные
частоты
Частота сети
50 Гц
60 Гц
Диапазон измеренийРазрешение Пределы допускаемой
абсолютной погрешности
измерений
От 42,500 до 57,500 Гц
От 51,000 до 69,000 Гц
0,001 Гц±0,01 Гц
0,001
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения
фликера
Тип фликераДиапазон измеренийРазрешение Пределы допускаемой
абсолютной погрешности
измерений
Кратковременная дозаОт 0,4 до 4±0,05∙Хизм.
Длительная дозаОт 0,4 до 4±0,05∙Хизм.
гдеХизм. - измеренное значение фликера.
Лист № 7
Всего листов 12
Без клещей
±0,005∙Qизм.
±0,02∙Qизм.
±0,01∙Qизм.
Без клещей
±0,005∙Sизм.
Полная мощность
S***, В∙А, кВ∙А
±0,02∙Pизм.
Активная
мощность P*, Вт.
кВт
(1000 A)
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения
активной мощности, реактивной мощности, полной мощности
Токовые клещиДиапазон измеренийРазрешениеПределы допускаемой
абсолютной
погрешности измерений
Без клещей±0,005∙Pизм.
С гибкими
клещами A 1227В пределах диапазонов
(3000 A), A 1446измерений напряжения4 е.м.р.
(6000 А) и силы тока
С клещами A 1281
±0,01∙Pизм.
Реактивная
мощность Q**, вар,
квар
С гибкими
клещами A 1227
(3000 A), A 1446
(6000 А)
С клещами A 1281
(1000 A)
В пределах диапазонов
измерений напряжения4 е.м.р.
и силы тока
клещами A 1227
(1000 A)
и силы тока
С гибкими
В пределах диапазонов
(3000 A), A 1446
измерений напряжения4 е.м.р.±0,02∙
Sиз
м.
(6000 А)
С клещами A 1281
±0,01∙Sизм.
гдеPизм., Qизм., Sизм. - измеренное значение мощности;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8,
значение измеряемого тока составляет не менее 10 % от конечного значения диапазона
измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона
измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен
0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона
измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона
измерений.
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения
коэффициента мощности
Диапазон измеренийРазрешениеПределы допускаемой абсолютной
погрешности измерений
От минус 1 до 10,01±0,02
Лист № 8
Всего листов 12
Реактивная энергия Q**
(6000 А)
±0,02∙Pизм.
(1000 A)
Активная энергия P*
(1000 A)
ГВт∙ч
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения
активной энергии, реактивной энергии
Токовые клещиДиапазон измеренийРазрешениеПределы допускаемой
абсолютной
погрешности измерений
Без клещей±0,007∙Pизм.
С гибкими
клещами A 1227
(3000 A), A 1446
От 1 Вт∙ч до 999
12 е.м.р.
С клещами A 1281
±0,01∙Pизм.
С клещами A 1033
±0,02∙Pизм.
(6000 А)
±0,02∙Qизм.
(1000 A)
(1000 A)
Гвар∙ч
Без клещей±0,007∙Qизм.
С гибкими
клещами A 1227
(3000
A
), A
1446
От 1 вар∙ч до 999
12 е.м.р.
С клещами A 1281
±0,01∙Qизм.
С клещами A 1033
±0,02∙Qизм.
где Pизм., Qизм. - измеренное значение энергии;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8,
значение измеряемого тока составляет не менее 10 % от конечного значения диапазона
измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона
измерений.
** - Погрешность действительна если коэффициент мощности больше или равен 0,5,
значение измеряемого тока составляет не менее 10 % от конечного значения диапазона
измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона
измерений.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения
уровня гармонических составляющих напряжения
Диапазон измеренийРазрешение, мВПределы допускаемой абсолютной
погрешности измерений, В
Uh
n
< 0,03∙Uном.0,01±0,0015∙Uном.
0,03∙Uном. < Uh
n
< 0,2∙Uном.0,01 ±0,05∙Uh
n
где:Uном. - номинальное напряжение;
Uh
n
- напряжение измеренной гармоники h
n
;
n - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения
суммарного коэффициента гармонических составляющих напряжения
Диапазон измеренийРазрешениеПределы допускаемой абсолютной
погрешности измерений, %
0 < THD
U
< 0,2∙Uном.0,1 %±0,4
где:Uном. - номинальное напряжение.
Лист № 9
Всего листов 12
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения
уровня гармонических составляющих тока
Диапазон измеренийРазрешение,Пределы допускаемой абсолютной
мА погрешности измерений, А
Ih
n
< 0,1∙Iном.0,01±0,0015∙Iном.
0,1∙Iном. < Ih
n
< Iном.0,01 ±0,05∙Ih
n
где:Iном. - номинальный ток;
Ih
n
- сила тока измеренной гармоники h
n
;
n - номер гармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения
cуммарного коэффициента гармонических составляющих тока
Диапазон измеренийРазрешениеПределы допускаемой абсолютной
погрешности измерений, %
0 < THD
I
< Iном. 0,1 % ±0,6
Iном. < THD
I
< 2 Iном. 0,1 % ±0,3
где:Iном. - номинальный ток.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения
уровня интергармонических составляющих напряжения
Диапазон измеренийРазрешение, мВПределы допускаемой абсолютной
погрешности измерений, В
Uh
n
< 0,03∙Uном.0,01±0,0015∙Uном.
0,03∙Uном. < Uh
n
< 0,2∙Uном.0,01 ±0,05∙Uh
n
где:Uном. - номинальное напряжение;
Uh
n
- напряжение измеренной интергармоники h
n
;
n - номер интергармоники от 1-й до 50-й.
Таблица 19 - Основные метрологические характеристики анализаторов в режиме измерения
уровня интергармонических составляющих тока
Диапазон измеренийРазрешение,Пределы допускаемой абсолютной
мА погрешности измерений, А
Ih
n
< 0,1∙Iном.0,01±0,0015∙Iном.
0,1∙Iном. < Ih
n
< Iном.0,01 ±0,05∙Ih
n
где:Iном. - номинальный ток;
Ih
n
- сила тока измеренной интергармоники h
n
;
n - номер интергармоники от 1-й до 50-й.
Таблица 20 - Основные метрологические характеристики анализаторов в режиме измерения
коэффициента несимметрии напряжений и токов по нулевой последовательности и
коэффициента несимметрии напряжений и токов по обратной последовательности
ПараметрДиапазон измеренийРазрешение Пределы допускаемой
абсолютной погрешности
измерений
НапряжениеОт 0,5 до 5,0 %0,1 %±0,3 %
Сила токаОт 0,0 до 20 %0,1 %±1 %
Лист № 10
Всего листов 12
Таблица 21 - Основные метрологические характеристики анализаторов в режиме измерения
положительного и отрицательного отклонения напряжения
Вид отклоненияДиапазон измеренийРазрешение Пределы допускаемой
абсолютной погрешности
измерений, %
ПоложительноеОт 0 до 0,5∙Uном.0,001 %±0,15 %
ОтрицательноеОт 0 до 0,9∙Uном.0,001 %±0,15 %
где:Uном. - номинальное напряжение;
Таблица 22 - Основные метрологические характеристики анализаторов в режиме измерения
времени
Диапазон измеренийПогрешность хода часов
От 0 до 23 ч. 59 мин ±0,3 с/сутки
Таблица 23 - Основные технические характеристики анализаторов
Наименование характеристикиЗначение
MI 2883MI 2885
Температурный коэффициент 0,000025/°С
Число каналов измерения напряжения45
Число каналов измерения тока 4
Интервал измерений1 с, 3 с, 5 с, 10 с, 1 мин, 2 мин, 5 мин,
10 мин, 15 мин, 30 мин, 1 час, 2 часа
Параметры электрического питания6 аккумуляторных батарей типа АА напряжением
1,2 В или внешний адаптер сетевого питания с
выходным напряжением 12 В.
Габаритные размеры, мм,230×140×80
(длина×ширина×высота)
Масса, кг0,96
Нормальные условия применения:
- температура окружающего воздуха,
°
С
от
п
люс 21 до
п
люс 25
- относительная влажность воздуха, %
от 30 до 80
- атмосферное давление, кПа
от 84 до
106
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от м
и
нус 20 до плюс 55
- относительная влажность воздуха, %
до 95
п
ри
тем
п
ературе от 0 до
п
люс 40 °С
- атмосферное давление, кПа
от 84 до
106,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 24 - Комплектность средства измерений
НаименованиеКоличество
MI 2883MI 2885
Анализатор MI 2883 или MI 28851 шт. 1 шт.
Токовые клещи А 1227 (остальные модели клещей - по заказу)3 шт. 4 шт.
Измерительный щуп с цветной кодировкой4 шт. 5 шт.
Зажим типа «крокодил» с цветной кодировкой4 шт. 5 шт.
Лист № 11
Всего листов 12
НаименованиеКоличество
Провод для измерения напряжения с цветной кодировкой
Датчик температуры А 1354 (опция)
Кабель USB
Кабель RS-232
Кабель Ethernet
Адаптер сетевого питания 12 В / 1,2 А
NiMh аккумуляторные батареи 1,2 В типа HR6 (AA)
Мягкая сумка для переноски
CD-диск с технической документацией и ПО
Руководство по эксплуатации
Методика поверки
MI 2883 MI 2885
4 шт. 5 шт.
1 шт. 1 шт.
1 шт. 1 шт.
1 шт. 1 шт.
-1 шт.
1 шт.1 шт.
6 шт.6 шт.
1 шт.1 шт.
1 шт.1 шт.
1 экз.1 экз.
1 экз.1 экз.
Поверка
осуществляется по документу МП 206.1-015-2016 «Анализаторы качества электрической энергии
MI 2883, MI 2885. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.07.2016 г.
Основныесредстваповерки:калибраторпеременноготока«Ресурс-К2»
(рег. № 31319-12), калибратор универсальный Fluke 9100 (рег. № 25985-09), трансформатор
тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04), трансформатор тока
измерительный лабораторный ТТИ-200 (рег. № 37898-08), амперметр Д5090 (рег. № 10195-85),
радиочасы РЧ-011 (рег. № 35682-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам качества
электрической энергии MI 2883, MI 2885
1 ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2 ГОСТ 30804.4.7-2013Совместимостьтехническихсредствэлектромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для
систем электроснабжения и подключаемых к ним технических средств.
3 ГОСТ 30804.4.30-2013Электрическая энергия. Совместимость технических средств
электромагнитная. Методы измерений показателей качества электрической энергии.
4 ГОСТ 32144-2013 Электрическаяэнергия.Совместимостьтехническихсредств
электромагнитная. Нормы качества электрической энергии в системах электроснабжения
общего назначения.
5 ГОСТ 33073-2014 Электрическаяэнергия.Совместимостьтехническихсредств
электромагнитная. Контроль и мониторинг качества электрической энергии в системах
электроснабжения общего назначения.
6 ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической
энергии. Общие технические требования.
7 ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической
энергии. Методы испытаний.
8 ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической
энергии. Методика поверки.
Лист № 12
Всего листов 12
Изготовитель
Фирма «METREL d.d.», Словения
Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija
Тел./факс: + (386) 1 755 82 00 / + (386) 1 754 90 95
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32770-06 | Анализаторы азота и белка по Кьельдалю автоматические | UDK 152 | Фирма "VELP", Италия | 1 год | Перейти |
| 73150-18 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ "Р-4" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 73649-18 | Анализаторы соматических клеток в молоке | TIAS SomCell | Фирма "Milkotronic Ltd.", Болгария | 1 год | Перейти |
| 65960-16 | Анализаторы цепей векторные | C1205, C1207, С1209, С1214, С1220, С1409, С1420, С2209, С2409, С2220, С2420, С4209, С4409, С4220, С4420 | ООО "Планар", г.Челябинск | 1 год | Перейти |
| 83690-21 | Анализаторы | 205 | Фирма Analytical Systems International KECO, США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
