ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные для средств измерений коэффициента амплитудной
модуляции РЭКАМ-2
Назначение средства измерений
Установки поверочные для средств измерений коэффициента амплитудной модуляции
РЭКАМ-2 (далее по тексту - установки) предназначены для воспроизведения, хранения и передачи
размера единицы коэффициента амплитудной модуляции (далее
-
КАМ) высокочастотных
колебаний.
Описание средства измерений
Принцип действия установки основан на использовании активной многозначной меры
-
калибратора КАМ с формирователем на нескольких несущих частотах и широкодиапазонного
компаратора амплитудной модуляции (далее
-
АМ), с помощью которого единица КАМ
передается во всем требуемом диапазоне несущих частот другим средствам измерений.
Принцип действия калибратора КАМ основан на формировании с помощью линейного
амплитудного модулятора эталонного сигнала с КАМ в реперной точке равным 100 %.
Для воспроизведения сигналов с калиброванными значениями КАМ в пределах от 0,1
до 99,999 % используется прецизионный делитель модулирующего напряжения.
Для совместной работы калибратора КАМ, компаратора АМ и внешнего средства
измерений (которому передается единица КАМ) в составе установки имеется коммутатор
сигналов.
Управление установкой осуществляется программным способом от персонального
компьютера (далее
-
ПК) со специальным программным обеспечением (далее
-
ПО) по
интерфейсам USB, RS-232 и RS-485 через встроенный в калибратор КАМ контроллер
(устройство управления).
Требования к ПК: процессор с тактовой частотой 1 ГГц или выше, оперативная память
не trial 1 Гб, пространство на жестком диске до 150 МБ, наличие дисковода для
CD-дисков или DVD-дисков, наличие интерфейсов USB (обязательно) и RS-232 (опционально).
Конструктивно установка выполнена в металлическом корпусе настольного типа,
содержащего калибратор КАМ, компаратор АМ, коммутатор сигналов и контроллер
(устройство управления).

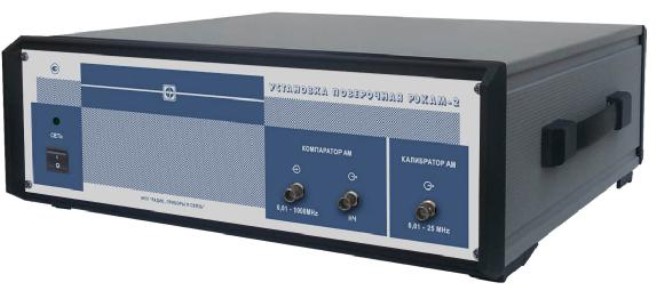

Общий вид установки с указанием места нанесения знака утверждения типа приведен
на рисунке 1.
1
-
место нанесения знака утверждения типа
Рисунок 1
1
Лист № 2
Всего листов 5

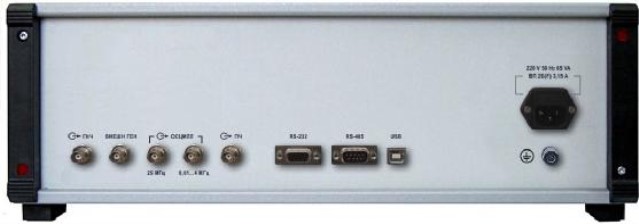

Элементы установки, влияющие на метрологические характеристики, защищены от
несанкционированного доступа при помощи пломбирования. Схема пломбирования от
несанкционированного доступа приведена на рисунке 2.
Программное обеспечение
ПО установки состоит из встроенного и внешнего ПО.
Встроенное ПО, устанавливаемое изготовителем и реализованное в виде
микропроцессорных программ в контроллере установки, является неотъемлемой частью установки.
Встроенное ПО решает в установке задачи управления узлами по последовательным
каналам, измерения напряжений и частот сигналов, хранение постоянных и
перепрограммируемых данных, а также калибровочных коэффициентов конкретного
экземпляра установки, связь с компьютером по интерфейсам.
В установке имеется защита встроенного ПО от преднамеренных и непреднамеренных
изменений:
- конструкция установки исключает возможность несанкционированного влияния на
встроенное ПО и измерительную информацию - без нарушения целостности конструкции
установки и заводских пломб невозможно удаление/замена контроллера или замена
встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса
защищен паролем.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства
Windows 2000/ХР/Vista/7/8/8.1 и выполняет функции задания режимов работы, обработку
входных сигналов, отображения результатов измерений.
Метрологически значимыми частями внешнего ПО являются файлы Metrology.dll и
Chv.Classes.dll.
Метрологические характеристики установки нормированы с учетом влияния ПО.
Идентификационные данные (признаки) ПО установки приведены в таблице 1.
Таблица 1
-
Идентификационные данные (признаки) ПО
Значение
внешнее ПО
Metrology.dllChv.Classes.dll
02.03.11
1.0.0.01.0.0.0
Идентификационные данные (признаки)
встроенное ПО
Идентификационное наименование ПО
-
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
BA52FF25
по CRC32
3182AE28 1C0E4DE1
по CRC32 по CRC32
ипреднамеренныхизменений
ЗащитаПОустановокотнепреднамеренных
соответствует уровню «высокий» по Р 50.2.077-2014.
1, 2
-
места пломбировки
Рисунок 2
1
2
Лист № 3
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 2.
от 15 до 25
от 70 до 106,7 (от 525 до 800)
Таблица 2 - Метрологические и технические характеристики
Номинальные значения несущих частот f
н
калибратора КАМ, МГц0,01; 0,035; 0,1; 0,35; 1; 4; 25
Пределы допускаемой абсолютной погрешности
установки несущей частоты f
н
, Гц±1∙10
-5
∙f
н
Диапазон воспроизводимых значений КАМ, %от 0,01 до 100
Дискретность установки значений КАМ, %0,01
Диапазон модулирующих частот в режиме
работы от встроенного генератора, кГцот 0,02 до 200
Пределы допускаемой абсолютной погрешности
D
М =
±
(А
0
∙М + 3∙
D
М
ш
)
воспроизведения пиковых (
D
М) и средних
D
М
скз
=
±
(
А
0
∙М +
D
М
ш
),
квадратических (
D
М
скз
) значений КАМ, % где А
0
- множитель в относительных
единицах, значения которого приведены в
таблице 3;
М - значение КАМ, воспроизводимое
установкой;
D
М
ш
- составляющая погрешности за счет
амплитудного шума и фона АМ сигналов,
значения которой приведены в таблице 4
Диапазон частот компаратора АМ, МГцот 0,01 до 1000
±(3∙10
-4
∙М + ∆М
ш
),
где М - воспроизводимое и компарируемое
значение КАМ в процентах модуляции
220
±
22
от 0 до минус 20
220±22
65
450×485×215
15
Пределы допускаемой случайной составляющей
абсолютной погрешности передачи единицы
КАМ, %
Номинальный уровень выходного напряжения
АМ сигналов калибратора КАМ, мВ
Диапазон изменения выходного напряжения АМ
сигналов, дБ
Напряжение питания от сети переменного тока
частотой (50 ±0,5) Гц, В
Потребляемая мощность (без ПК), В·А, не более
Габаритные размеры (длина × ширина × высота)
установки (без ПК), мм, не более
Масса установки (без ПК), кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа (мм рт. ст.)
- относительная влажность окружающего
воздуха при температуре 20
°
С, %, не более
80
Таблица 3 - Значения множителя А
0
Несущая частота f
н
, МГцДиапазон модулирующих частот, кГц
0,01 от 0,02 до 0,40
Множитель А
0
0,0020
0,035
0,1; 0,35
1
от 0,02 до 1,000,0020
от 0,02 до 20,000,0020
от 0,02 до 100,000,0020
Лист № 4
Всего листов 5
25
Продолжение таблицы 3
Несущая частота f
н
, МГц
4
Диапазон модулирующих частот, кГц
от 0,02 до 100,00
от 0,02 до 100,00
св. 100 до 200
Множитель А
0
0,0020
0,0015
0,0020
Таблица 4 - Значения составляющей погрешности
D
Мш
НесущаяАмплитудный шум и фон сигналов,
D
Мш, % (эфф)
частота f
н
,
полосаполосаполосаполоса
МГц
от 0,3 до 3,4 кГцот 0,02 до 20 кГцот 0,02 до 60 кГцот 0,02 до 200 кГц
25 0,007 0,015 0,025 0,045
1; 4 0,01
0,35 0,01
0,1 0,01
0,035 0,01
0,020,0350,06
0,020,035 -
0,02 - -
---
0,010,01 % в полосе от 0,02 до 1,5 кГц
Знак утверждения типа
наносится на переднюю панель корпуса установки методом офсетной печати и типографским
способом на титульном листе документа «Установка поверочная для средств измерений
коэффициентаамплитудноймодуляцииРЭКАМ-2.Руководствопоэксплуатации
РПИС.411166.022 РЭ».
Комплектность средства измерений
Комплект поставки установки приведен в таблице 5.
Обозначение
РПИС.411166.022
1
Кабель соединительный ВЧ
РПИС.685.672.003
1
Кабель
РПИС.685.611.096
1
Шнур соединительный
РКК/H05VV-F,3×0,75
мм (каталог ELFA)
или SCZ-1R
(АО «Бурый медведь»)
1
РПИС.411166.022 МП
Ящик (кейс) укладочный
-
Количество
Таблица 5
-
Комплект поставки
Наименование
Установка поверочная для средств измерений
коэффициента амплитудной модуляции РЭКАМ-2
РПИС.00022
РПИС.411166.022 РЭ
РПИС.411166.022 ФО
Компакт-диск CD-ROM с ПО
Руководство по эксплуатации
Формуляр
Методика поверки
1
1
1
1
1
Поверка
осуществляется по документу РПИС.411166.022 МП «Инструкция. Установки поверочные для
средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Методика поверки»,
утвержденному ФГУП «ВНИИФТРИ» 22 августа 2016 года.
Лист № 5
Всего листов 5
Основные средства поверки:
- государственный первичный эталон единицы коэффициента амплитудной модуляции
высокочастотных колебаний ГЭТ 180-2010, приказ № 2289 от 18 июня 2010 г., фиксированные
частоты 0,01; 0,035; 0,1; 0,35; 1; 4 и 25 МГц, диапазон коэффициентов амплитудной модуляции от
0,1 до 100 %, диапазон модулирующих частот от 0,02 до 200 кГц, неисключенная систематическая
погрешность не более ±0,1 %;
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный № 9135-83,
диапазон измерений от 5 Гц до 1,0 ГГц, пределы допускаемой относительной погрешности
измерений частоты f
x
непрерывных сигналов ±[δ
о
+ (f
x
∙t
сч
)
-1
], где δ
о
- относительная
погрешность по частоте опорного генератора, t
сч
- установленное время счета;
- осциллограф цифровой запоминающий WaveRunner 104Xi, регистрационный
№ 34872-07, полоса пропускания 1 ГГц, диапазон коэффициента отклонения (К
0
) при нагрузке
50 Ом от 2 мВ/дел до 1В/дел, пределы допускаемой абсолютной погрешности измерений
напряжения (U) при нагрузке 50 Ом ±(1,5∙10
-2
∙U + 0,5∙10
-2
∙8∙К
0
) В.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристикповеряемых СИстребуемой точностью.
Знак поверки наносится в виде наклейки или оттиска поверительного клейма на
свидетельствооповерке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным для средств измерений коэффициента амплитудной модуляции РЭКАМ-2
1 ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений
коэффициента амплитудной модуляции высокочастотных колебаний
2 Установка поверочная для средств измерений коэффициента амплитудной модуляции
РЭКАМ-2.Технические условия РПИС.411166.022 ТУ.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»), ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.164, офис 509
Почтовый адрес: 603137, г. Нижний Новгород, а/я 61
Телефон/факс: (831) 465-50-12; E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00; Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30254-05 | Системы измерений длительности соединений | СИДС УАК AXE-10 | Фирма "Ericsson AB", Швеция | 2 года | Перейти |
| 17882-02 | Стенды диагностические тормозных систем автотранспортных средств | СИТ | ООО ПКФ "ЭКА", г.Пермь | 1 год | Перейти |
| 60801-15 | Система измерений количества и показателей качества нефти № 441 | Нет данных | ОАО "Северо-западные магистральные нефтепроводы" (СЗМН), г.Казань | 1 год | Перейти |
| 68951-17 | Система измерений количества и показателей качества нефти № 1568 ООО "Пурнефть" | Нет данных | ООО "Пурнефть", г.Москва | 1 год | Перейти |
| 55876-13 | Системы измерений передачи данных | SSR | Фирма "Ericsson AB", Швеция | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
