Номер госреестра:
65562-16
Наименование СИ:
Тахеометры электронные
Обозначение типа:
CX-100LN
Производитель:
Фирма "Topcon Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 64021
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные CX-100LN
Назначение средства измерений
Тахеометры электронные CX-100LN (далее - тахеометры) предназначены для
измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и
землеустроительных работ, а также при создании и обновлении государственных топографиче-
ских карт и планов в графической, цифровой, фотографической и иных формах.
Описание средства измерений
Тахеометры электронные CX-100LN- геодезические приборы, принцип действия
которых заключается в измерении углов поворота линии визирования зрительной трубы
в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения
расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикаль-
ной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах распола-
гаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и
непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -
светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступа-
ет в электронную часть датчика угла, где происходит вычисление угла поворота зрительной
трубы.
Измерение расстояний производится импульсным дальномером, принцип действия
которого основан на измерении времени прохождения импульса лазерного излучения до
объекта измерений и обратно. Излучатель дальномера вырабатывает зондирующий световой
импульс и через формирующую оптику посылает его в направлении объекта, до которого
измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону
дальномера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке
приемного фотодиода.
Лазерный дальномер тахеометров может работать с применением призменных
отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 2 (при измерении в
отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность
лазерных изделий».
Выпускаемые модификации тахеометров различаются погрешностью измерений
расстояний, а также погрешностью измерений углов.
Конструктивно тахеометры выполнены единым блоком. На передней панели
тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками
управления, а также наводящий винт вертикального круга. На задней панели тахеометров
расположен входной зрачок оптического центрира. На боковых панелях тахеометров располо-
жены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, кнопка
взятия отсчёта, а также порты USB и RS-232 для подключения к внешним устройствам
накопления данных и ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунке 1.
Лист № 2
Всего листов 5
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к
узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при на-
личии специальных ключей. Все внутренние винты залиты специальным лаком.
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «DCPU». ПО
предназначено для обеспечения взаимодействия узлов прибора, проведения измерений,
обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
DCPU
1-7.01E1_02
ED808323
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -
2014.
Метрологические и технические характеристики
1
°
30
’
10 / 2
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
Модификация CX-102LN CX-105LN CX-102LNL CX-105LNL
Увеличение зрительной трубы, крат, не менее 30
Диаметр входного зрачка, мм, не менее45
Угловое поле зрения зрительной трубы, не
менее
Наименьшеерасстояниевизирования, м, неболее1,4
Цена деления круглого установочного уров-
ня, …
¢
/ мм
Диапазон компенсации компенсатора, …
¢
,
не менее
±6

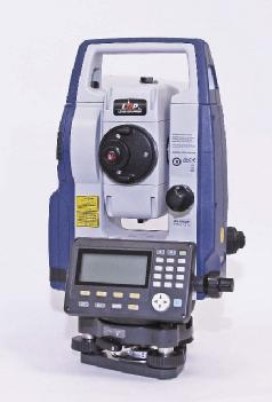

Рисунок 1 - Общий вид тахеометров электронных CX-100LN
Лист № 3
Всего листов 5
±1
от 0 до 360
от 1,4 до 3000,0
от 1,5 до 250,0
1)
от 5 до 2000
1)
от 5 до 700
2)
±2∙(2+2∙10
-6
∙D)
±10
2+2∙10
-6
∙D
5
10+10∙10
-6
∙D
10+23∙10
-6
∙D
Значение характеристики
CX-102LN CX-105LN CX-102LNL CX-105LNL
Продолжение таблицы 2
Наименование характеристики
Модификация
Пределы допускаемой систематической со-
ставляющей погрешности компенсации
компенсатора, …
²
Дискретность отсчитывания измерений:
- углов, …
²
- расстояний, мм
1 / 5
1 / 10
±4±10±4±10
2525
Диапазон измерений:
углов, …
°
расстояний, м, не менее:
- отражательный режим (1 призма)
- диффузный режим
- диффузный режим увеличенной дально-
сти
Границы допускаемой абсолютной погреш-
ности измерений углов (при доверительной
вероятности 0,95), …
²
Допускаемая средняя квадратическая по-
грешность измерений углов, …
²
Границы допускаемой абсолютной погреш-
ности измерений расстояний (при довери-
тельной вероятности 0,95), мм:
- отражательный режим (1 призма)
- диффузный режим
- диффузный режим увеличенной дально-
сти:
от 5 до 500 м включ.
св. 500 до 2000 м включ.
±2∙(10+10∙10
-6
∙D)
±2∙(10+23∙10
-6
∙D)
где D - измеряемое расстояние, мм
Допускаемая средняя квадратическая по-
грешность измерений расстояний, мм:
- отражательный режим (1 призма)
- диффузный режим
- диффузный режим увеличенной дально-
сти:
от 5 до 500 м включ.
св. 500 до 2000 м включ.
Источник электропитания
Напряжение питания, В
Ёмкость, А·ч
Диапазон рабочих температур,
°
С
Габаритные размеры
(Д × Ш × В), мм, не более
где D - измеряемое расстояние, мм
Внутренний аккумулятор
7,2
5,240
от -20 до +60 от -35 до +60
181×191× 174×191× 181×191× 174×191×
358 358 358 358
Лист № 4
Всего листов 5
Значение характеристики
CX-102LN CX-105LN CX-102LNL CX-105LNL
5,6
Продолжение таблицы 2
Наименование характеристики
Модификация
Масса, кг, не более
________
_
_____
____________
1)
- Измерения на поверхность соответствующей белой поверхности пластины Кодак с
коэффициентом отражения 90 % по ГОСТ 8.557-2007.
2)
- Измерения на поверхность соответствующей белой поверхности пластины Кодак с
коэффициентом отражения 18 % по ГОСТ 8.557-2007.
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус тахеометров.
Комплектность средства измерений
Таблица 3 - Комплект поставки тахеометров CX-100LN
Наименование
Тахеометр электронный
Трегер
Карта памяти USB
Набор инструментов для юстировки
Транспортировочный кейс
Комплект плечевых ремней
Крышка объектива
Защитная бленда на объектив
Салфетка
Аккумулятор
Зарядное устройство
Методика поверки МП АПМ 35-16
Руководство по эксплуатации на русском языке
Количество, ед.
1
1
1
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 35-16 «Тахеометры электронные CX-100LN.
Методика поверки», утверждённому ООО «Автопрогресс-М» 12 июля 2016 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным CX-100LN
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Лист № 5
Всего листов 5
2 Государственная поверочная схема для средств измерений плоского угла, утверждён-
ная приказом Федерального агентства по техническому регулированию и метрологии
от 19 января 2016 г. № 22
3 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
4 Техническая документация «TOPCON CORPORATION», Япония
Изготовитель
«TOPCON CORPORATION», Япония
75-1Hasunuma-cho, Itabashi-ku, Tokyo 174-8580, Japan
Phone: +81 33 558 2520, Fax: +81 33 966 5507
E-mail:
Заявитель
Общество с ограниченной ответственностью «Ньюкаст-Ист»
(ООО «Ньюкаст-Ист»), г. Москва
ИНН 7743630887
111524, г. Москва, ул. Электродная, д. 9, строение 2
Тел.: +7 (499) 951-40-02, факс: +7 (499) 951-40-05
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48491-11 | Таксометры автомобильные электронные | ЭЛЕКТРОНИКА 505 | ООО "ИЗОТ-Электроникс", г.Москва | 1 год | Перейти |
| 61916-15 | Тахеометры электронные | Nikon NPL-322+ | Фирма "Trimble Navigation Ltd.", США | 1 год | Перейти |
| 34751-07 | Счетчики электрической энергии однофазные электронные | КМ 110 | ООО "Каскад Метрология", г.Москва | 16 лет | Перейти |
| 32375-06 | Весы электронные почтовые | ВЭП | ОАО "Тулиновский приборостроительный завод "ТВЕС", с.Тулиновка | 1 год | Перейти |
| 23267-02 | Барометры электронные | ДБЭ-1 | ОАО "Ульяновское КБ приборостроения" (УКБП), г.Ульяновск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
