Номер госреестра:
65535-16
Наименование СИ:
Модуль магнитного контроля
Обозначение типа:
ММК-24
Производитель:
АО "Диаконт", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 142236
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63993
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модуль магнитного контроля ММК-24
Назначение средства измерений
Модуль магнитного контроля ММК-24 (далее модуль ММК-24) применяется в составе
системы измерительной для проведения магнитного контроля СММК (далее СММК)
и предназначен для измерений толщины стенки трубопровода в местах площадных утонений
диаметром не менее 50 мм (при их наличии) и выявления дефектов при проведении сплошного
(100 % площадь внутренней поверхности) автоматизированного контроля магнитным методом
основного металла трубопроводов.
Описание средства измерений
Принцип работы модуля ММК-24 основан на измерении толщины стенки трубопровода
в местах площадных утонений диаметром не менее 50 мм (при их наличии) магнитным
методом.
Модуль ММК-24 обеспечивает преобразование сигнала, полученного с помощью
датчиков индуктивности 12-канальных ДИ-12 (далее - датчики), в значение цифрового кода для
дальнейшего преобразования кода в численное значение толщины с помощью программного
комплекса СММК, устанавливаемого на компьютер или ноутбук. Внешний вид модуля
ММК-24 приведен на рисунке 1.
Выдвижение датчиков к внутренней поверхности трубопровода осуществляется
с помощью манипуляторов телескопических. Наблюдение за результатами контроля
выполняется оператором в программном комплексе СММК с помощью камер и осветителей
встроенных в модуль ММК-24.
Пломбирование модуля от несанкционированного доступа осуществляется в соответст-
вии с конструкторской документацией заводом-изготовителем. Нанесение термоклея на
контрольную пломбу осуществляется в соответствии с рисунком 1.

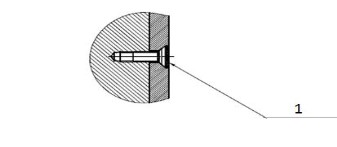

А - контрольная пломба; 1 - место нанесения термоклея.

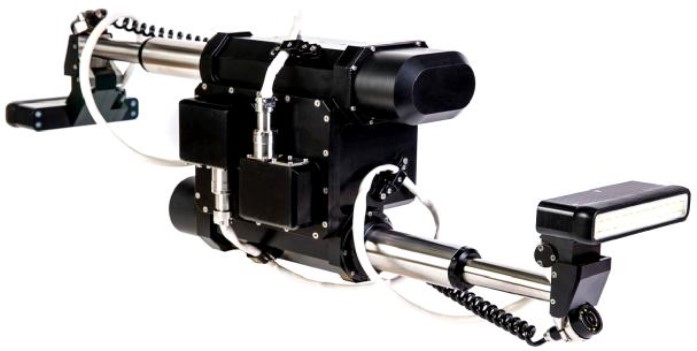

Рисунок 1 - Внешний вид модуля ММК-24
и способ защиты от несанкционированного доступа
А
(увеличено)
А
Лист № 2
Всего листов 4
Программное обеспечение
Программный комплекс СММК состоит из следующих программных продуктов:
- DiaVisionVSD;
- Magnetic Inspector.
Magnetic Inspector выполняет следующие функции:
- наблюдение результатов контроля;
- запись результатов контроля;
- просмотр результатов контроля.
DiaVisionVSD выполняет следующие функции:
- управление приводами выдвижения;
- задание и отображение шага контроля;
- отображение информации о текущем положении (рабочий зазор) датчиков;
- вывод результата контроля.
Программное обеспечение (далее ПО) разделено на метрологически значимую и
незначимую части.
Метрологически значимаая часть ПО включает слудующие файлы:
- Archive.dll - работа с архивами;
- Measurement.dll - проведение измерений;
- Calibration.dll - проведение настройки;
- ThicknessMap.dll - проведение измерений.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
ционный номер) ПО
Таблица 1 - Идентификационные данные ПО
Идентификационное наиме- Archive.dllMeasurement.dll Calibration.dllThicknessMap.dll
нование ПО
Номер версии (идентифика-
не ниже 1.1не ниже 1.1не ниже 1.0не ниже 1.0
MD5
Цифровой идентификаторbb913d9fdddff27ca6e02b527 023f8ea5b662579adc41a407c1
ПО (контрольная сумма ис-d372bb9c776 fb4f016502388783ac883253c82e563033aa598f
полняемого кода)88aa8bb691b3d2e697bfbe2c93
Алгоритм вычисления циф-
рового идентификатора ПО
Программный комплекс СММК соответствует «среднему» уровню защиты от
непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики модуля ММК-24 нормированы с учетом ПО.
Метрологические и технические характеристики
1 Метрологические характеристики приведены в таблице 2.
Значение
от 0,2·H* до H
от 0 до 12
±0,3·h**
15±1
Таблица 2 - Метрологические характеристики модуля ММК-24
Наименование параметра, единица измерений
Диапазон измерений толщины стенки трубопровода в местах площадных
утонений диаметром не менее 50 мм, мм
Диапазон показаний толщины стенки трубопровода, мм
Пределы допускаемой абсолютной погрешности измерений толщины стен-
ки трубопровода в местах площадных утонений диаметром не менее 50
мм, мм
Рабочий зазор, мм
*H - номинальная толщина стенки трубопровода, мм;
**h - измеряемая остаточная толщина стенки трубопровода, мм.
Лист № 3
Всего листов 4
2 Технические характеристики приведены в таблице 3.
Значение
9
8
7
6 х 32
5 х 30
4 х 25
3500
1)
460
2)
× 280 × 320
Таблица 3 - Технические характеристики модуля ММК-24
Наименование параметра, единица измерений
Диаметр выявляемого дефекта типа «сквозное сверление», мм, не менее:
- при толщине стенки трубопровода свыше 10 до 12 мм включительно;
- при толщине стенки трубопровода свыше 8 до 10 мм включительно;
- при толщине стенки трубопровода от 5 до 8 мм включительно
Геометрические размеры выявляемого дефекта (глубина × диаметр) типа
«плоскодонное сверление», мм, не менее:
- при толщине стенки трубопровода свыше 10 до 12 мм включительно;
- при толщине стенки трубопровода свыше 8 до 10 мм включительно;
- при толщине стенки трубопровода от 5 до 8 мм включительно
Потребляемая мощность, Вт, не более
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
30
Условия эксплуатации:
- диапазон рабочей температуры окружающего воздуха, °С;от 5 до 45
- относительная влажность (при температуре 25 °С), %; до 100
- диапазон атмосферного давления, кПаот 84,0 до 106,7
Показатели надежности:
- средняя наработка на отказ с учетом проведения технического18000
обслуживания, ч;
- срок службы, лет, не менее6
1)
электроснабжение модуля ММК-24 осуществляется от СММК. Питание СММК от промышленной сети напря-
жением в диапазоне от 187 до 242 В переменного тока частотой в диапазоне от 49 до 51 Гц;
2)
приведена для модуля ММК-24 в транспортном положении. Длина модуля ММК-24 в рабочем положении со-
ставляет не более 1230 мм/
Примечание:Объектомконтроляявляютсятехнологическиетрубопроводы
(без предварительной подготовки поверхности) Ду 500-1200 с толщиной стенки от 5 до 12 мм
включительно, изготовленные из углеродистых и низколегированных сталей (17Г1С, 09Г2С,
Ст3, сталь 20 и т.д.) и протяженностью не менее 8 м.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации СММК типографским способом.
Комплектность средства измерений
Комплект поставки модуля ММК-24 соответсвует таблице 4.
Кол-во, шт.
1
1
Таблица 4
Наименование изделияОбозначение изделия,
(составной части, документа) документа
Модуль ММК-24ИТЦЯ.401161.076
Программное обеспечение
Программный комплекс СММКИТЦЯ.40103-ХХ
Техническая документация
Руководство по эксплуатации ИТЦЯ.463432.149 РЭ
Методика поверки ИТЦЯ.463432.149 МП
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ИТЦЯ.463432.149 МП «Модуль магнитного контроля ММК-24.
Методика поверки», утвержденному АО «Диаконт» и ФГУП «ВНИИМ им. Д.И. Менделеева»
18 июля 2016 г.
Средства поверки:
- толщиномер ультрузвуковой А1210 (регистрационный № 49605-12);
- штангенциркуль ШЦ-I, ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и оттиска клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатацинном документе.
Нормативные и технические документы, устанавливающие требования к модулю
магнитного контроля ММК-24
ИТЦЯ.463432.149 ТЗ «Техническое задание на разработку системы измерительной для
проведения магнитного контроля СММК».
Изготовитель
АО «Диаконт»
ИНН 7819013502
Юридический адрес: 198517, г. Санкт-Петербург, г. Петергоф, Ропшинское шоссе, д. 4
Почтовый адрес: 195374, Санкт-Петербург, ул. Учительская, д.2
Телефон: (812) 334-00-81, 592-62-35; Факс: (812) 592-62-65
E-mail: diakont
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
