Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 Б 070, ГРСИ 65534-16
Номер госреестра:
65534-16
Наименование СИ:
Комплекс автоматизированный измерительно-вычислительный
Обозначение типа:
ТМСА 1.0-50.0 Б 070
Производитель:
ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 070
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63992
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс автоматизированный измерительно-вычислительный ТМСА1.0-50.0 Б 070
Назначение средства измерений
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 Б 070
(далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Описание средства измерений
Принцип действия комплекса основан на амплифазометрическом методе измерений
характеристик антенн в частотной области методом ближней зоны с планарным сканированием.
Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется
порезультатамматематическойобработкиизмеренногонаплоскостисканирования
амплитудно-фазового распределения тангенциальных компонент электромагнитного поля,
излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
-четырехкоординатногоТ-сканера(далее-сканера),предназначенногодля
пространственного перемещения антенны-зонда в системе координат (x; y; z; p) вблизи
апертуры (полотна) испытываемой антенной системы, где x, y, z - координаты декартовой
системы координат; р - угловая координата в плоскости поляризации;
- опорно-поворотного устройства, обеспечивающего установку антенн в плоскость
сканирования;
- векторного анализатора электрических цепей для измерений отношения амплитуд и
разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи
системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал,
подаваемый с выхода анализатора цепей на вход испытываемой антенны и излучаемый ею,
далее принимаемый антенной-зондом и поступающий на вход векторного анализатора
электрических цепей. Результат измерений комплексного коэффициента передачи системы
«испытываемая антенна - антенна-зонд» передается на ПЭВМ, где после его обработки
получают значения нормируемых характеристик испытываемой антенны;
- сверхширокополосного усилителя, предназначенного для обеспечения требуемого
динамического диапазона измерений комплекса;
- комплекта антенн-зондов, предназначенного для использования при измерениях
амплитудно-фазового распределения поля в ближней зоне;
- комплекта антенн, предназначенных для измерения коэффициента усиления антенн
методом замещения;
-комплектаСВЧкабельныхсборок,предназначенныхдлякоммутации
функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений;
- ПЭВМ, применяемой для обработки результатов измерений, их каталогизации и
визуализации;
-безэховойэкранированнойкамеры,внутрикоторойразмещенкомплекс,
обеспечивающей заданные условия измерений;
- источников бесперебойного питания для обеспечения корректного завершения работы
комплекса при нештатном отключении электропитания.
Внешний вид элементов комплекса приведен на рисунках 1- 8.
Место размещения знака утверждения типа приведено на рисунке 7.
Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
Лист № 2
Всего листов 9

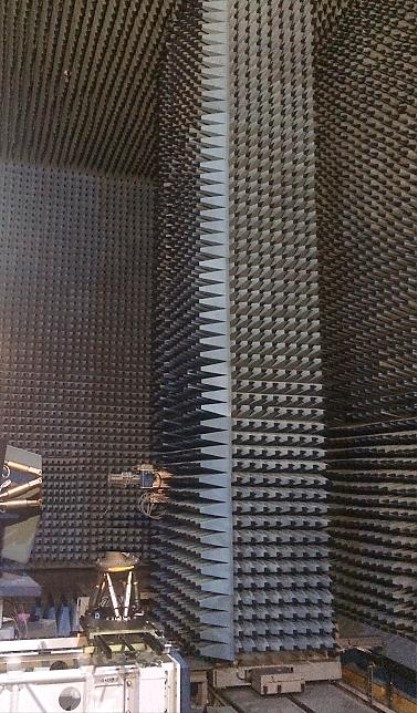

Рисунок 1 - Общий вид конструкции сканера

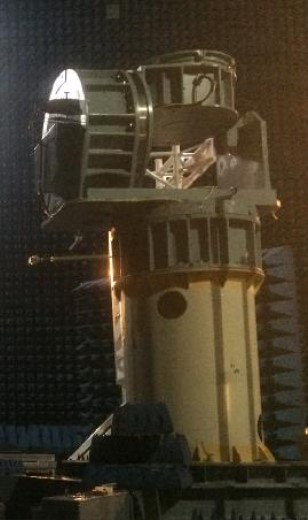

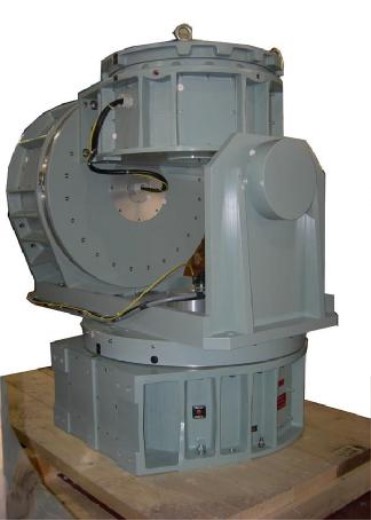

Рисунок 2 - Внешний вид опорно-поворотного устройства
Лист № 3
Всего листов 9

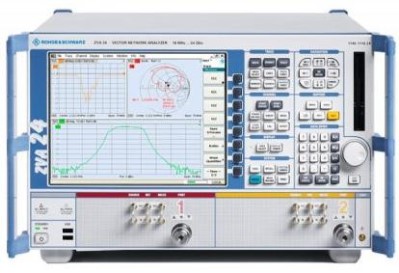

Рисунок 3 - Внешний вид векторного анализатора цепей (слева) и сверхширокополосного
усилителя (справа)

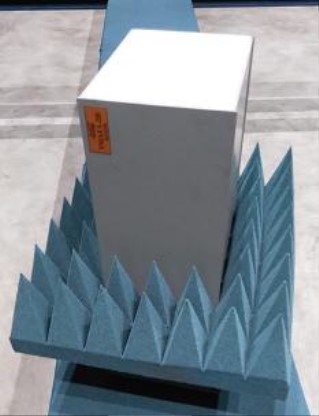

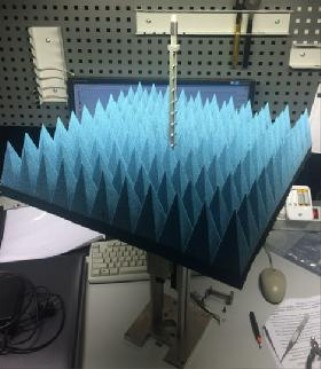

Рисунок 4 - Внешний вид антенн-зондов диапазона частот от 1 до 26,5 ГГц

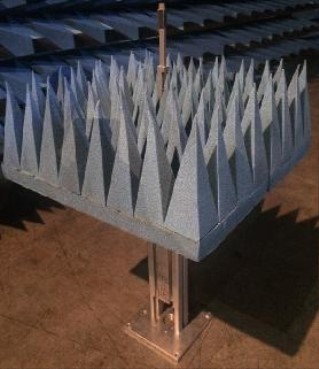

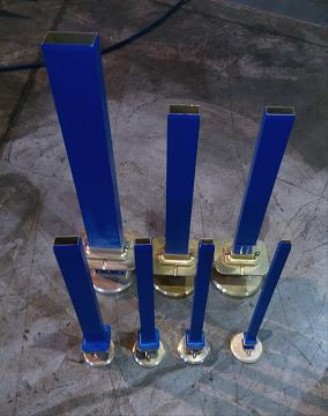

Рисунок 5 - Внешний вид антенн-зондов диапазона частот от 26,5 до 50 ГГц
Лист № 4
Всего листов 9

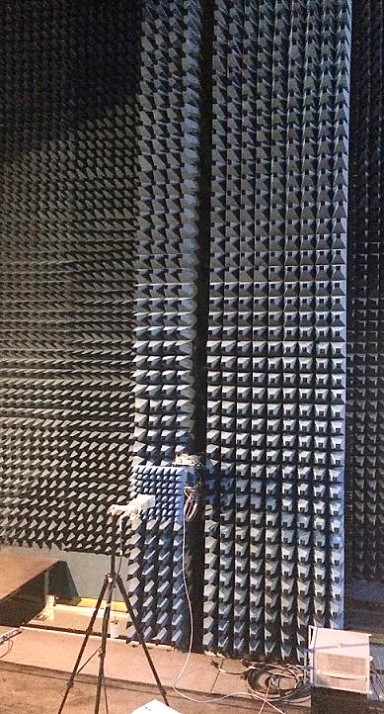

Рисунок 6 - Внешний вид комплекта антенн, предназначенных для измерения коэффициента
усиления

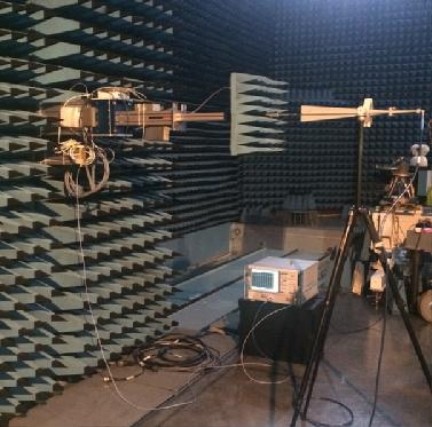

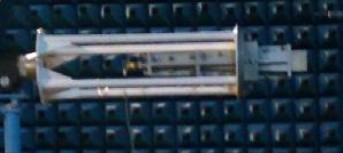

Рисунок 7 - Внешний вид комплекса с указанием места размещения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических
характеристик испытываемой антенны;
- представление радиотехнических характеристик испытываемой антенны в виде
соответствующих графиков и диаграмм;
Место размещения знака
утверждения типа

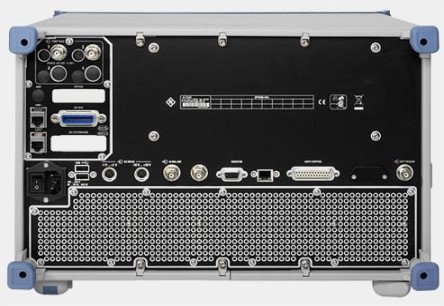

Рисунок 8 - Задняя панель векторного анализатора цепей
Место для
пломбировки от
несанкционированного
доступа
Лист № 5
Всего листов 9
- хранение результатов измерений и значений радиотехнических характеристик
испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной
системы Windows7.
МетрологическизначимаячастьПОкомплексапредставляетсобой
специализированное программное обеспечение «FrequencyMeas», «NFCalc», «AmrView».
Специализированное ПО «FrequencyMeas» предназначено для настройки комплекса и
проведения измерений амплитудно-фазового распределения электромагнитного поля в ближней
зоне антенны, для управления векторным анализатором цепей и контроллером перемещения
сканера, а также для сохранения всех данных измерения в файлах.
СпециализированноеПО«NFCalc»предназначенодлярасчетанормируемых
характеристик направленности и энергетических характеристик антенн на основе результатов
измерений в ближней зоне.
Специализированное ПО «AmrView» предназначено для визуализации результатов
расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc».
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
3.20.1
3.16.60612
Значение
NFCalc.exe
AmrView.exe
Таблица 1 - Идентификационные данные ПО
Идентификационные
данные (признаки)
ИдентификационноеFrequencyMeas.exe
наименование ПО
Номер версии
(идентификационный5.1.0.0
номер) ПО
Цифровой идентификатор9DEC2037710B6AB
ПО (контрольная сумма 99B82F25F1200E053
исполняемого кода) (алгоритм MD5)
90F2307A43D11220
7504337B9CCA9F24
(алгоритм MD5)
FAF113F3C83206EB
863D69624F5D3FC0
(алгоритм MD5)
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
Диапазон рабочих частот, ГГц
от 1 до 50
Таблица 2 - Метрологические и технические характеристики комплекса
Значение
характеристики
Пределыдопускаемойотносительнойпогрешностиизмерений
амплитудного распределения электромагнитного поля до относительного
уровня (при соотношении сигнал/шум на входе приемного канала
векторного анализатора цепей не менее 10 дБ и кроссполяризационной
развязке антенны-зонда не менее 25 дБ), дБ:
- минус 3 дБ
- минус 10 дБ
- минус 20 дБ
- минус 30 дБ
- минус 40 дБ
- минус 50 дБ
±0,2
±0,3
±0,4
±0,7
±1,2
±1,8
Лист № 6
Всего листов 9
Наименование характеристики
Продолжение таблицы 2
Значение
характеристики
±6º
±14º
±14º
±15º
±16º
±17º
±0,2
±0,4
±0,6
±1,2
±1,6
±2,2
±6º
±14º
±16º
±18º
±20º
±22º
Пределы допускаемой абсолютной погрешности измерений фазового
распределения электромагнитного поля при относительном уровне
амплитудного распределения (при соотношении сигнал/шум на входе
приемного канала векторного анализатора цепей не менее 10 дБ):
- минус 3 дБ
- минус 10 дБ
- минус 20 дБ
- минус 30 дБ
- минус 40 дБ
- минус 50 дБ
Пределыдопускаемойотносительнойпогрешностиизмерений
относительных уровней амплитудных диаграмм направленности до
уровней (при соотношении сигнал/шум на входе приемного канала
векторного анализатора цепей не менее 10 дБ, кроссполяризационной
развязке антенны-зонда не менее 25 дБ, динамическом диапазоне
измеренного амплитудного распределения антенны не менее 50 дБ), дБ:
- минус 3 дБ
- минус 10 дБ
- минус 20 дБ
- минус 30 дБ
- минус 40 дБ
- минус 50 дБ
Пределы допускаемой абсолютной погрешности измерений фазовых
диаграмм направленности (при соотношении сигнал/шум на входе
приемного канала векторного анализатора цепей не менее 10 дБ,
кроссполяризационной развязке антенны-зонда не менее 25дБ,
динамическом диапазоне измеренного амплитудного распределения
антенны не менее 50 дБ) при относительных уровнях амплитудных
диаграмм, дБ:
- минус 3 дБ
- минус 10 дБ
- минус 20 дБ
- минус 30 дБ
- минус 40 дБ
- минус 50 дБ
Пределыдопускаемойотносительнойпогрешностиизмерений
поляризационныхдиаграммнаправленности(при соотношении
сигнал/шум на входе приемного канала векторного анализатора цепей не
менее 10 дБ, кроссполяризационной развязке антенны-зонда не менее
25дБ,динамическом диапазоне измеренногоамплитудного
распределения антенны не менее 50 дБ) до относительных уровней, дБ:
- минус 3 дБ
- минус 10 дБ
- минус 20 дБ
- минус 30 дБ
- минус 40 дБ
±0,2
±0,4
±0,7
±1,3
±1,7
Лист № 7
Всего листов 9
Наименование характеристики
Размер рабочей области сканирования (длина × высота), м, не менее
8 × 7
Сектор углов восстанавливаемых диаграмм направленности, не менее
65º
от 15 до 25
80
от 84 до 106,7
Продолжение таблицы 2
Значение
характеристики
Пределыдопускаемойотносительнойпогрешностиизмерений
коэффициента усиления антенны методом замещения при коэффициенте
стоячей волны по напряжению испытываемой антенны не более 2 и
погрешности измерений коэффициента усиления эталонной антенны, дБ:
- 0,5 дБ
- 0,8 дБ
- 1,5 дБ
- 2,0 дБ
±0,7
±1,0
±1,7
±2,2
8,5 × 7,5 × 3,0
220±22
Габаритные размеры сканера (длина × ширина × высота), м, не более
Напряжение электропитания от сети переменного тока частотой
(50±1) Гц, В
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре20 ºС, %, не более
- атмосферное давление, кПа
Знак утверждения типа
наносится на верхнюю панель оси Z сканера в виде наклейки и типографским способом на
титульный лист документа «Комплекс автоматизированный измерительно-вычислительный
ТМСА 1.0-50.0 Б 070. Руководство по эксплуатации. ТМСА 070.050.00Б РЭ».
Комплектность средства измерений
Комплект поставки комплекса приведен в таблице 3.
AL-4953-8m-7m-
V
AL-4575-1
Таблица 3 - Комплект поставки комплекса
Наименование
Обозначение
Заводской Коли-
номер чество
ТМСА 1.0-50.0 Б
070
0701 шт.
-1 шт.
-1 шт.
R&S ZVA 50
1001411 шт.
1 Комплекс автоматизированный измерительно-
вычислительный
1.1 Прецизионный четырехкоординатный (X,Y,Z,P)
Т-сканер, в комплекте с:
- контроллером осей AL-4164-4MC;
- пультом дистанционного управления
1.2 Опорно-поворотное устройство в комплекте с
контроллером осей AL4806-3C
1.3 Векторный анализатор электрических цепей
1.4 Комплект антенн-зондов:
- антенна-зонд диапазона частот от 1 до 4 ГГц
- антенна-зонд диапазона частот от 3,3 до 4,9 ГГц
- антенна-зонд диапазона частот от 4,9 до 7,05 ГГц
- антенна-зонд диапазона частот от 5,85 до 8,2 ГГц
- антенна-зонд диапазона частот от 7,05 до 10 ГГц
- антенна-зонд диапазона частот от 10 до 15 ГГц
ТМА001004КВЗ
OEW 330-01
OEW 490-01
OEW 585-05
OEW 705-01
OEW 1000-02
-
-
-1 к-т
-
-
-
Лист № 8
Всего листов 9
П6-23М
-
1 к-т
Продолжение таблицы 3
Наименование
Обозначение
OEW 1240-04
OEW 1800-02
6037-0
6038-0
83051А
Заводской Коли-
номер чество
-
-
-
-
MY395005681 шт.
- антенна-зонд диапазона частот от 12,4 до 18,0 ГГц
- антенна-зонд диапазона частот от 18,0 до 26,5 ГГц
- антенна-зонд диапазона частот от 25,95 до 37,5 ГГц
- антенна-зонд диапазона частот от 32,9 до 50,0 ГГц
1.5 Сверхширокополосный усилитель
1.6Комплектантенн,предназначенныхдля
измерения коэффициента усиления:
- антенна измерительная диапазона частот от 0,85 до
17,44 ГГц
- антенна измерительная диапазона частот от 17,44 до
40 ГГц
- антенна рупорная диапазона частот от 37,5 до 50 ГГц
1.7 Источник бесперебойного питания
1.8 ПЭВМ
1.9 Безэховая экранированная камера
2 Компакт-диск с ПО
3 Паспорт ТМСА 070.050.00Б
4 Руководство по эксплуатации ТМСА 070.050.00Б
5 Методика поверки 165-16-09
П6-69
РЗ-Э26196
-
-
-
-
ПС
РЭ
МП
-
-
-3 шт.
-2 шт.
-1 шт.
-1 шт.
-1 шт.
-1 шт.
-1 шт.
Поверка
осуществляется по документу 165-16-09 МП «Инструкция. Комплекс автоматизированный
измерительно-вычислительный ТМСА 1.0-50.0 Б 070. Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 11 августа 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Основные средства поверки:
- аттенюатор ступенчатый программируемый 84908M (рег. № 60239-15);
- система лазерная координатно-измерительная API OMNITRAC, диапазон измерений
расстояний от 0 до 40 м, предел допускаемой погрешности измерений расстояний 25 мкм
(для расстояния L<10 м), 2,5L мкм (для L>10 м) (рег.№ 35813-07);
- набор мер коэффициентов передачи и отражения 85056А (рег.№ 53566-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексу
автоматизированному измерительно-вычислительному ТМСА 1.0-50.0 Б 070
1 ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений
ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц.
2 Техническая документация изготовителя.
Лист № 9
Всего листов 9
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)
ИНН 7804323773
Юридический (почтовый) адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект,
д.40, корп.14, литера А, офис 10Н
Тел. (812) 327-44-56, факс: (812) 540-03-15
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45137-10 | Комплекс измерительно-вычислительный со стандартным сужающим устройством на базе комплекса измерительно-вычислительного CENTUM мод. CS3000R3 | Нет данных | НПЗ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 34509-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Магистральные нефтепроводы "Дружба". Измерительно-информационный комплекс ЛПДС "Долгие Буды" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 34332-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс НПС "Самотлор-2" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 29653-05 | Комплекс аналитический газохроматографический специализированный | GCX | Фирма "Emerson Process Management / Rosemount Analytical Inc.", США, Германия, Швейцария | 1 год | Перейти |
| 34323-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс ЛПДС "Западный Сургут" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
