Анализаторы спектра FSV4, FSV7, FSV13, FSV30, ГРСИ 65533-16
Номер госреестра:
65533-16
Наименование СИ:
Анализаторы спектра
Обозначение типа:
FSV4, FSV7, FSV13, FSV30
Производитель:
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63991
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра FSV4, FSV7, FSV13, FSV30
Назначение средства измерений
Анализаторы спектра FSV4, FSV7, FSV13, FSV30 (далее - анализаторы) предназначены
для измерений и визуального наблюдения составляющих спектра периодически повторяющих-
ся сигналов и стационарных шумов в диапазоне частот от 10 Гц до 30 ГГц.
Описание средства измерений
Принцип действия анализаторов основан на методе последовательного анализа
сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые
супергетеродинные приемники с индикацией выходных сигналов.
Анализаторы обеспечивают измерение параметров спектра непрерывных колебаний
сложной формы; измерение параметров модулированных колебаний; измерение параметров
паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений;
исследование спектров повторяющихся радиоимпульсов; измерение интермодуляционных
искажений третьего порядка четырехполюсников; управление всеми режимами и параметрами
анализаторов как вручную, так и дистанционно от внешнего компьютера, автоматическое
тестирование и самодиагностирование.
Функциональные возможности анализаторов определяются составом опций, входящих
в комплект. Состав опций и их функциональные назначение приведены в таблице 1.
Таблица 1- Состав опций и их функциональные назначение
ОпцияФункциональное назначение
FSV-В3 Блок АМ/ЧМ демодулятора
FSV-В4Блок термостатированного кварцевого генератора опорной частоты
FSV-В5Блок расширения интерфейсов
FSV-В9Блок следящего генератора с диапазоном частот от 100 кГц до 7 ГГц
FSV-В10Блок управления внешним генератором
FSV-В17Блок интерфейса цифровой обработки в основной полосе
FSV-В18Блок запасного твердотельного накопителя
FSV-В19Блок запасного магнитного накопителя
FSV-В22
Блок ВЧ-предусилителя генератора с диапазоном рабочих частот от 9 кГц
до 7 ГГц
FSV-К7
FSV-В25Блок ступенчатого электронного аттенюатора с шагом установки 1 дБ
FSV-В30Блок источника питания постоянного тока
FSV-В32Блок литий ионных аккумуляторов
FSV-В34Блок зарядного устройства для литий ионных аккумуляторов
FSV-В70Блок полосы анализа 40 МГц
FSV-В160Блок полосы анализа 160 МГц
Программный модуль анализа параметров сигналов с аналоговыми видами
модуляции
FSV-К7SПрограммный модуль измерения параметров стерео ЧМ-сигналов
FSV-К8Программный модуль измерения параметров сигналов стандарта Bluetooth
FSV-К9Программный модуль поддержки измерительных головок
FSV-К10Программный модуль анализа параметров сигналов GSM/EDGE/EDGE Evolution
FSV-К14Программный модуль измерений с помощью спектрограмм
FSV-К30Программный модуль измерения коэффициента шума и коэффициента усиления
FSV-К40Программный модуль измерения фазовых шумов
Лист № 2
Всего листов 8
FSV-К100
FSV-К101
FSV-К102
FSV-К104
FSV-К105
FSV-К76
FSV-К91
FSV-К91n
FSV-К93
Продолжение таблицы 1
ОпцияФункциональное назначение
FSV-К54Программный модуль анализа помеховой электромагнитной обстановки
FSV-К70Программный модуль векторного анализа сигналов
FSV-К72 Программный модуль анализа параметров сигналов стандарта 3GPP FDD (BS)
FSV-К73 Программный модуль анализа параметров сигналов стандарта 3GPP FDD (UE)
Программный модуль анализа параметров сигналов стандарта
3GGP TD-SCDMA (BTS)
FSV-К77Программный модуль анализа параметров сигналов стандарта TD-SCDMA (UE)
FSV-К82Программный модуль анализа параметров сигналов стандарта CDMA2000 (BS)
FSV-К83Программный модуль анализа параметров сигналов стандарта CDMA2000 (MS)
FSV-К84Программный модуль анализа параметров сигналов стандарта 1×EV-DO (BS)
FSV-К85Программный модуль анализа параметров сигналов стандарта 1×EV-DO (MS)
Программный модуль анализа параметров сигналов стандарта
WLAN 802.11a/b/g/j
FSV-К91AC Программный модуль анализа параметров сигналов стандарта WLAN 802.11ac
Программный модуль расширения функционала FSV-К91 в части поддержки
стандарта 802.11n
Программный модуль анализа параметров сигналов стандарта
WIMAX
TM
802.16 SISO
Программный модуль анализа параметров сигналов стандарта
EUTRA/LTE FDD (Downlink)
Программный модуль анализа параметров сигналов стандарта
EUTRA/LTE FDD (Uplink)
Программный модуль анализа параметров сигналов стандарта
EUTRA/LTE (Downlink MIMO)
Программный модуль анализа параметров сигналов стандарта
EUTRA/LTE TDD (Downlink)
Программный модуль анализа параметров сигналов стандарта
EUTRA/LTE TDD (Uplink)

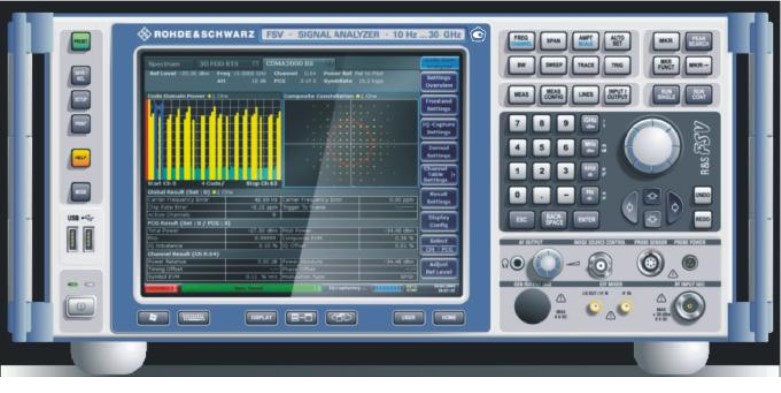

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1 - Внешний вид анализатора

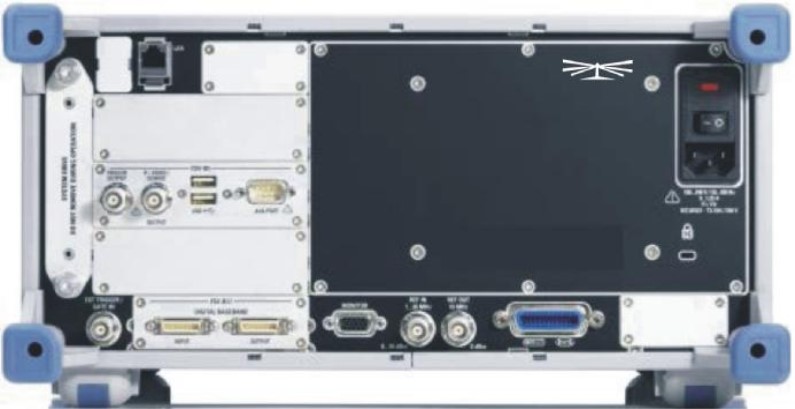

Пломбирование анализатора производится двумя пломбами, с нанесением знака поверки
давлением на специальную мастику, которые расположены на задней панели в местах крепле-
ния верхней и нижней крышек. Схема пломбирования от несанкционированного доступа с
нанесением знака поверки приведена на рисунке 2.
Лист № 3
Всего листов 8
Made
in
Russia
Позиции 1 и 2 на схеме - места для нанесения знака поверки.
1
2
Рисунок 2 - Схема пломбирования от несанкционированного доступа
с нанесением знака поверки
Программное обеспечение
Программное обеспечение (ПО) «FSV Firmware», предназначено для управления режи-
мами работы анализатора.
Программное обеспечение анализаторов встроено в защищённую от записи память
микроконтроллера,чтоисключаетвозможностьегонесанкционированныхнастройки
и вмешательства, приводящих к искажению результатов измерений.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты.
Метрологические характеристики анализаторов нормированы с учетом влияния
программного обеспечения.
Идентификационныеданные(признаки)метрологическизначимойчастиПО
приведены в таблице 2.
ачение
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
Идентификационные данные (признака)
FSV4
Зн
FSV7, FSV13, FSV30
Идентификационное наименование ПОFSV Firmware
Номер версии (идентификационный номер) ПОне ниже 2.00не ниже 2.30
Цифровой идентификатор ПО -
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция анализаторов исключает возможность несанкционированного влияния на
ПО анализаторов и измерительную информацию.
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в
таблице 3.
Лист № 4
Всего листов 8
Зн
±3
200 Гц; 9 кГц; 120 кГц; 1 МГц
FSV4, FSV7
с опцией FSV-В22
при включенном
предусилителе
Таблица 3 - Основные метрологические и технические характеристики анализаторов
Наименование характеристики
т
и
п
анализатора
ачен
и
е
з
н
а
ч
ение
Диапазон частот FSV4 от 10 Гц до 4 ГГц
FSV7 от 10 Гц до 7 ГГц
FSV13от 10 Гц до 13,6 ГГц
FSV30 от 10 Гц до 30 ГГц
Пределы допускаемой относительной
погрешности воспроизведения частоты
опорного генератора:
- стандартное исполнение; ±1·10
-6
- с опцией FSV-В4 ±1·10
-7
Пределы допускаемой погрешности измерений±(1·10
-6
·f + 0,001),
частоты, Гцгде f - измеренное значение частоты, Гц
Номинальное значение полос пропускания
на уровне минус 3 дБ:
- в полосе обзора от 10 Гц с шагом 1/2/3/5;от 1 Гц до 10 МГц
- в нулевой полосе обзора; 20; 28 МГц
- в нулевой полосе обзора с опцией FSV-В70
в диапазоне частот до 7 ГГц40 МГц
Пределы допускаемой относительной погрешно-
сти установки полос пропускания, %
Номинальное значение полос пропускания
на уровне минус 6 дБ с опцией FSV-К54
Средний уровень фазовых шумов относительно
основного немодулированного сигнала при несу--106
щей 500 МГц и отстройке 10 кГц, дБ/Гц, не более
Максимальный уровень входного сигнала, дБ/мВт30
Средний уровень собственных шумов, нормали-
зованный в полосе пропускания 1 Гц при
ослаблении входного аттенюатора 0 дБ, нагрузке
на входе 50 Ом, в полосе пропускания 1 кГц,
дБ/мВт, не более:
- на частотах 9 кГц≤ f <100 кГц; FSV4, FSV7 -130
- на частотах 100 кГц≤ f <1 МГц; стандартное -145
- на частотах 1 МГц≤ f <1 ГГц; исполнение -152
- на частотах 1 ГГц≤ f <3,6 ГГц; -150
- на частотах 3,6 ГГц≤ f <6 ГГц; -148
- на частотах 6 ГГц≤ f ≤7 ГГц; -146
- на частотах 9 кГц≤ f <100 кГц; FSV13, FSV30 -130
- на частотах 100 кГц≤ f <1 МГц; стандартное -145
- на частотах 1 МГц ≤ f <1 ГГц; исполнение -151
- на частотах 1 ГГц≤ f <3,6 ГГц; -149
- на частотах 3,6 ГГц≤ f <6 ГГц; -146
- на частотах 6 ГГц≤ f <7,4 ГГц; -144
- на частотах 7,4 ГГц≤ f <15 ГГц; -148
- на частотах 15 ГГц≤ f ≤30 ГГц; -144
- на частотах 100 кГц≤ f <1 МГц; -150
- на частотах 1 МГц≤ f <1 ГГц; -162
- на частотах 1 ГГц≤ f <3,6 ГГц; -160
- на частотах 3,6 ГГц≤ f ≤6 ГГц; -158
- на частотах 6 ГГц≤ f ≤7 ГГц; -156
Лист № 5
Всего листов 8
Наименование характеристики
Продолжение таблицы 3
Значение
тип анализаторазначение
FSV13, FSV30 -145
с опцией FSV-В22 -155
при включенном -161
предусилителе -159
-156
-154
-55
-100
-60
-54
-70
-103
±0,39
±0,28
±0,39
±1,0
±1,32
±0,1
0,5
0,3
0,5
1,5
2,0
0,1
- на частотах 100 кГц≤ f <1 МГц;
- на частотах 1 МГц≤ f <20 МГц;
- на частотах 20 МГц≤ f <1 ГГц;
- на частотах 1 ГГц≤ f ≤3,6 ГГц;
- на частотах 3,6 ГГц≤ f ≤6 ГГц;
- на частотах 6 ГГц≤ f ≤7 ГГц
Относительный уровень помех, обусловленных
гармоническими искажениями второго порядка
относительно основного немодулированного сиг-
нала, при уровне входного сигнала
на смесителе минус 10 дБ/мВт, дБ, не более:
- на частотах 20 Гц ≤ f < 3,5 ГГц;
- на частотах 3,5 ГГц ≤ f ≤ 30 ГГц
Относительный уровень помех, обусловленных
интермодуляционными искажениями третьего по-
рядка относительно основного немодулированного
сигнала, по входу смесителя при воздействии на
вход двух синусоидальных сигналов равных ам-
плитуд с уровнем минус 15 дБ/мВт, дБ, не более:
- на частотах 300 МГц ≤ f < 3,6 ГГц;
- на частотах 3,6 ГГц ≤ f ≤ 30 ГГц
Уровень негармонических искажений и комбина-
ционных помех относительно основного
немодулированного сигнала, дБ, не более
Уровень остаточных паразитных сигналов
при частотах свыше 1 МГц, дБ/мВт, не более
Пределы допускаемой абсолютной погрешности
измерений уровня, дБ:
- на частотах 9 кГц ≤ f < 10 МГц;
- на частотах 10 МГц ≤ f < 3,6 ГГц;
- на частотах 3,6 ГГц ≤ f <7 ГГц;
- на частотах 7 ГГц≤ f < 13,6 ГГц;
- на частотах 13,6 ГГц ≤ f ≤30 ГГц
Пределы допускаемой абсолютной погрешности
из-за переключений полос пропускания, дБ
Неравномерность амплитудно-частотной харак-
теристики, дБ, не более:
- на частотах 9 кГц ≤ f < 10 МГц;
- на частотах 10 МГц ≤ f < 3,6 ГГц;
- на частотах 3,6 ГГц ≤ f < 7 ГГц;
- на частотах 7 ГГц ≤ f < 13,6 ГГц;
- на частотах 13,6 ГГц ≤ f ≤ 30 ГГц
Нелинейность отображения уровня в диапазоне
от 0 до 70 дБ, дБ, не более
Диапазон переключений входного аттенюатора,
дБ:
- с шагом 5 дБ;
- с шагом 1 дБ с опцией FSV-В25
от 0 до 75
от 0 до 75
Лист № 6
Всего листов 8
Наименование характеристики
Продолжение таблицы 3
Значение
тип анализаторазначение
от 0 до 25
от 0 до 9
±0,2
Диапазон переключений электронного
аттенюатора с шагом 1 дБ, дБ:
- на частотах до 7 ГГц с опцией FSV-В25;
- на частотах свыше 7 ГГц с опцией FSV-В25
Пределы допускаемой абсолютной погрешности
из-за переключений входного аттенюатора, дБ
Предел допускаемого значения КСВН входа ВЧ:
- на частотах 10 МГц ≤ f < 3,6 ГГц;
- на частотах 3,6 ГГц ≤ f < 20 ГГц;
- на частотах 20 ГГц ≤ f ≤ 30 ГГц
Волновое сопротивление входа ВЧ, Ом
Тип разъема входа ВЧ
1,5
2,0
2,2
50
FSV4, FSV7, FSV137 мм «розетка»
FSV303,5 мм «розетка»
28
40
160
0,3
Полоса анализа I/Q для частот до 7 ГГц, МГц:
- стандартное исполнение;
- с опцией FSV-В70;
-с опцией FSV-В160
Неравномерность амплитудно-частотной
характеристики полосы анализа I/Q, дБ, не более
Пределы отклонения от нелинейности фазово-
частотной характеристики полосы анализа I/Q,
0
±1
от 0 до 100
0,1
0,3
±3
до 14
130
0,3
±3
от 0 до 25
±0,2
FSV4от 100 кГц до 4 ГГц
FSV7, FSV13, FSV30 от 100 кГц до 7 ГГц
Диапазон измерений коэффициента АМ с опци-
ей FSV-К7, %
Коэффициент паразитной АМ, %, не более
Вносимый коэффициент нелинейных искажений
для диапазона частот от 10 Гц до 100 кГц, %, не
более
Пределы допускаемой относительной погреш-
ности измерений коэффициента АМ, %
Диапазон измерений девиации частоты с опцией
FSV-К7, МГц
Девиация паразитной ЧМ, Гц, не более
Вносимый коэффициент нелинейных искажений
для диапазона частот от 10 Гц до 100 кГц и
девиации частоты до 400 кГц, %, не более
Пределы допускаемой относительной погреш-
ности измерений девиации частоты, %
Диапазон измерения коэффициента шума с оп-
цией FSV-К30 в диапазоне частот от 100 кГц
до 7 ГГц, дБ
Пределы допускаемой абсолютной погрешности
измерений коэффициента шума с опцией FSV-
К30 при полосе пропускания 1 МГц с опцией
FSV-В22 при включенном предусилителе, дБ
Диапазон частот встроенного следящего
генератора с опцией FSV-В9
Напряжение питания от сети переменного тока
частотой (50±5) Гц, В
230±23
Лист № 7
Всего листов 8
Значениеистики
мм, не более
Продолжение таблицы 3
Наименование характеристики
т
и
п
анализатора
х
арактер
з
н
а
ч
ение
Потребляемая мощность, В·А, не более 180
Габаритные размер (ширина×глубина×высота),
412×417×197
FSV4, FSV79,5
Масса, кг, не болееFSV13 10,3
FSV3010,7
Рабочие условия эксплуатации
Температура окружающего воздуха, °Сот +5 до +40
Относительная влажность воздуха при темпера-
туре 40 °С, %
от 30 до 90
Знак утверждения типа
наносится на лицевую панель анализатора методом шелкографии и типографским методом на
титульные листы эксплуатационной документации.
Комплектность средства измерений
Комплект поставки анализаторов приведен в таблице 4.
Кол., шт.
1
Примечание
Опции в соответствии
с таблицей 1 по заказу
Таблица 4 - Комплект поставки анализаторов
Наименование, типОбозначение
1 Анализатор спектра FSV4-
(или FSV7, FSV13, FSV30)
2 Адаптер RPC-3,5 Female -
3 Адаптер N-Female -
4 Кабель питания -
5 Руководство по эксплуатацииИЛГШ.411168.002РЭ
6 Формуляр ИЛГШ.411168.002ФО
7 Методика поверкиИЛГШ.411168.002И2
8 Компакт-диск с документацией -
1
1
1
1
1
1
1
Поверка
осуществляется по документу ИЛГШ.411168.002И2 «Анализаторы спектра FSV4, FSV7, FSV13,
FSV30. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 08.08.2016 г.
Знак поверки наносится давлением на специальную мастику двух пломб, которые
расположены на задней панели в местах крепления верхней и нижней крышек.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-122; диапазон частот от 10
-9
до 2 МГц; пределы допускаемой погрешности установки частоты ±5·10
-7
(регистрационный
№ 10237-85).
- генератор сигналов Е8257D; диапазон частот от 250 кГц до 40 ГГц; пределы допускае-
мой погрешности установки частоты ±2·10
-7
(регистрационный № 36419-07).
- преобразователь измерительный NRP-Z55; диапазон частот от 0 до 40 ГГц; диапазон
измерений от 0,001 до 100 мВт; пределы допускаемой погрешности ±10 % (регистрационный
№ 37008-08);
- частотомер электронно-счетный Ч3-66; диапазон измерений от 10 Гц до 37,5 ГГц;
пределы допускаемой погрешности измерений ±5·10
-8
; уровни входных сигналов от 0,02
до 10 мВт (регистрационный № 9273-85);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, распространяющиеся на анализаторы спектра
FSV4, FSV7, FSV13, FSV30
1ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
2ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений мощности и напряжения переменно-
го тока синусоидальных электромагнитных колебаний.
3ИЛГШ.411168.002ТУ. Анализаторы спектра FSV4, FSV7, FSV13, FSV30.
Технические условия.
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М. В. Фрунзе» (АО «ННПО имени М. В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, Россия, г. Нижний Новгород, пр. Гагарина, д. 174
Телефон (831) 469-97-14, факс (831) 466-66-00
Е-mail: frunze @ nzif.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Е-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15166-96 | Анализаторы иммуноферментных реакций | АИФР-01 УНИПЛАН | АОЗТ "Пикон", г.Москва | 1 год | Перейти |
| 70278-18 | Анализаторы качества электрической энергии | EPPE CX, EPPE PX | Фирма "KoCoS Messtechnik AG", Германия | 5 лет | Перейти |
| 24233-03 | Анализаторы телефонных линий | ALT 2000 | Фирма "ATEN", Италия | 1 год | Перейти |
| 14233-94 | Анализаторы аминокислотные | LC 3000 | Фирма "Eppendorf-Netheler-Hinz GmbH", Division Biotronic, Германия | 1 год | Перейти |
| 46280-16 | Анализаторы автоматические иммуноферментные | ELISYS QUATTRO, ELISYS Uno, ELISYS Duo | Фирма "Human GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
