Измеритель толщины и профиля листового проката многоканальный MSR-LasCon, ГРСИ 65489-16
Номер госреестра:
65489-16
Наименование СИ:
Измеритель толщины и профиля листового проката многоканальный
Обозначение типа:
MSR-LasCon
Производитель:
Фирма "IMS Messsysteme GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ A629447
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63944
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измеритель толщины и профиля листового проката многоканальный серии
MSR-LasCon
Назначение средства измерений
Измеритель толщины и профиля листового проката многоканальный серии MSR-LasCon
(далее по тексту - измеритель) предназначен для бесконтактных измерений толщины, профиля,
ширины и отклонения формы листового проката в процессе производства.
Описание средства измерений
При измерениях толщины листового проката используется рентгеновский метод,
основанный на зависимости изменения интенсивности рентгеновского излучения от
поглощения в измеряемом материале. Поглощение излучения для определенного излучателя и
материала увеличивается с увеличением толщины проката.
При измерениях ширины и отклонения формы листового проката используется
оптический метод. Лазерный луч проецирует линию на измеряемый объект, а камера,
расположенная под определенным углом производит съемку этой линии. Изменение формы
лазерной линии соответствует отклонению формы измеряемого листа проката и фиксируется
камерой.
ИзмерительсостоитизС-образнойрамы,шкафаэлектронногооборудования
(центральной станции), шкафа системы водного охлаждения, пульта управления и терминала
оператора. В верхней части рамы установлены источник рентгеновского излучения и два
лазерных источника, под углом к которым расположены две камеры. В нижней части рамы
расположены детекторы рентгеновского излучения. Внутри рамы предусмотрена система
охлаждения.

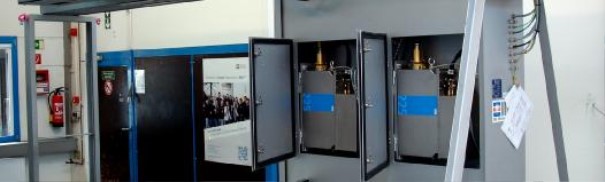

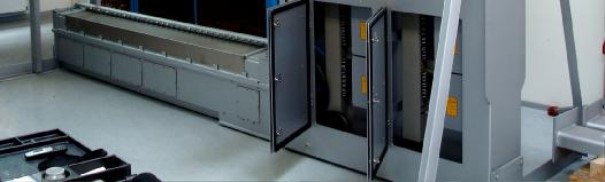

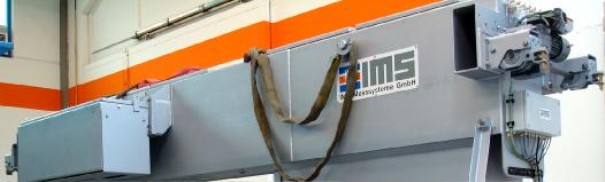

Внешний вид измерителя толщины и профиля листового проката многоканального серии
MSR-L представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.
Рисунок 1 - Общий вид измерителя толщины
и профиля листового проката многоканального серии MSR- LasCon
знак
утверждения
типа
Лист № 2
Всего листов 4
Программное обеспечение
В измерителе установлено программное обеспечение, которое выполнят функции
управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на
ПО измерителя и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в
соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MEVInet
4.23 и выше
-
Метрологические и технические характеристики
±1
от 0 до 200
±1
шт
Таблица 2 - Метрологические и
технические характеристики измерителя толщины и
профиля
листового проката многоканального серии MSR- LasCon
Наименование характеристикиЗначение
Диапазон измерений толщины, мм от 1 до 25
Пределы допускаемой погрешности измерений толщины в
диапазонах:
от 1 до 16 мм включ.±0,14 %, но не менее ± 3 мкм
св. 16 до 25 мм ± 0,22 %
Диапазон измерений ширины, ммот 900 до 2160
Пределы допускаемой абсолютной погрешности измерений
ширины, мм
Диапазон измерений высоты материала относительно линии
прокатки, мм
Пределы допускаемой абсолютной погрешности измерений
высоты материала относительно линии прокатки, мм
Количество рентгеновских источников, шт2
Количество приемников (каналов) рентгеновского излучения,
116
Расстояние между приемниками, мм20
Параметры электрического питания:
напряжение, В
−
привод рамы, шкаф системы водного охлаждения 380
−
шкаф электронного оборудования 220
Габаритные размеры С-рамы, мм
−
длина6395
−
ширина1325
−
высота3185
Масса, кг, не более6200
Диапазон рабочих температур с использованием системы
охлаждения, ºС
от +5 до + 50
Знак утверждения типа
наносится на
титульный лист руководства по эксплуатации методом печати и на
С-образную
раму измерителя в виде наклейки.
Лист № 3
Всего листов 4
Комплектность средства измерений
профилялистовогопроката
Таблица3-Комплектностьизмерителятолщиныи
многоканального серии MSR-LasCon
Наименование и условное обозначение
1 Измеритель
2 Шкаф электронного оборудования (центральная станция)
3 Шкаф системы водного охлаждения
4 Пульт управления
5 Терминал оператора
6 Мера ступенчатая, зав. № 652124/1 (чертеж № 128507-9815)
7 Кабели и шланги
8 Паспорт
9 Руководство по эксплуатации
10 Методика поверки
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 65489-16 «Измеритель толщины и профиля листового проката
многоканальный серии MSR-LasCon. Методика поверки», утвержденному ФГУП «ВНИИМС»
в мае 2016 г.
Основные средства поверки:
- Комплект мер толщины MSR-L (номинальное значение мер 1 мм, пределы допускаемой
погрешности мер ±1 мкм).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителю
толщины и профиля листового проката многоканальному серии MSR-LasCon
Техническая документация изготовителя.
Изготовитель
Фирма «IMS Messsysteme GmbH», Германия
Адрес: Dieselstraβe 55, 42579 Heiligenhaus, Германия
Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140
E-mail:
Заявитель
ООО «ИМС Сервис»
ИНН 7453228574
Адрес: 454091, г. Челябинск, ул. Кирова,159, офис 710
Телефон/факс: +7 (351) 779-30-58
E-mail:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
