Преобразователи термоэлектрические Rosemount 1067, ГРСИ 65467-16
Номер госреестра:
65467-16
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
Rosemount 1067
Производитель:
Фирма "Rosemount Inc.", США
Межповерочный интервал:
2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63920
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические Rosemount 1067
Назначение средства измерений
Преобразователи термоэлектрические Rosemount 1067 (далее - термопреобразователи
или ТП) предназначены для измерения температуры жидких и газообразных сред,
не агрессивных к материалу защитной оболочки или защитной гильзы ТС.
Описание средства измерений
Принципработытермопреобразователейоснованнаявлениивозникновения
термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных
металлов или сплавов, места соединений (спаи) которых находятся при разной температуре.
Величина термоэлектродвижущей силы определяется типом материалов чувствительных
элементов и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами
(ЧЭ), соединительной головки (или без нее), удлинителя (или без него) с различными видами
присоединений к объектам измерений.
Измерительная вставка выполнена в виде кабеля (с номинальной статической
характеристикой преобразования (НСХ) типов E, J, K, N, T по ГОСТ Р 8.585-2001
(МЭК 60584-1)) с неорганической изоляцией и оболочкой из разнообразных материалов. Для
температур до плюс 800 °C и работы на воздухе оболочка изготавливается из нержавеющей
стали 321. Для температур свыше плюс 800 °C в воздушной среде, оболочка изготавливается из
сплава Инконель 600. Возможны исполнения защитной арматуры из разных марок стали.
Дляизмерениятемпературыпривысокихдавленияхискоростяхпотока
предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров
измеряемой среды.
В соединительную головку ТП могут встраиваться измерительные преобразователи
утвержденных типов.
ВзрывобезопасныеисполненияТПсоответствуюттребованиямТехнического
регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во
взрывоопасных средах». Взрывозащищенность ТП обеспечивается видом взрывозащиты
«взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с
общимитребованиями к оборудованию, предназначенномудляиспользованияво
взрывоопасных средах.

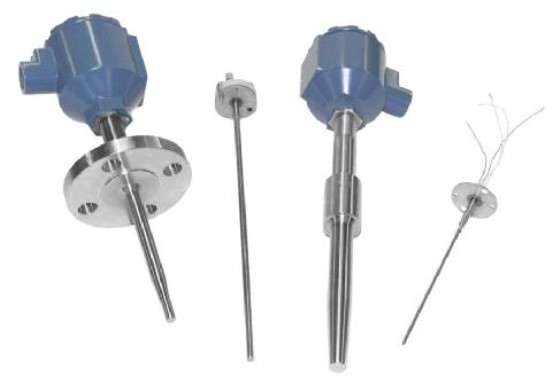

Фотографии внешнего вида ТП представлены на рисунке 1.
Рисунок 1 - Преобразователи термоэлектрические Rosemount 1067
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Условноеобозначениеноминальнойстатическойхарактеристики(НСХ)
преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1): Е, J, K, N, R, S, T.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от
НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа
НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) приведены в таблице 1.
E
1
J
1
K, N
1
R
1
от 0 до +1000
±1,0
S
1
от 0 до +1000
±1,0
T
1
Таблица 1
Условное обозначение
НСХ
Класс
допуска
Диапазон измерений
температуры,
°
С
Пределы допускаемых
отклонений ТЭДС от НСХ,
°
С
от -40 до +375 включ.
Св. +375 до +800
±1,5
±0,004·|t|
от -40 до +375 включ.
Св. +375 до +750
±1,5
±0,004·|t|
от -40 до +375 включ.
Св. +375 до +1000
±1,5
±0,004·|t|
от -40 до +125 включ.
Св. +125 до +350
±0,5
±0,004·|t|
Примечание: t - значение измеряемой температуры,
°
С.
Технические характеристики преобразователей термоэлектрических Rosemount 1067
приведены в таблице 2.
Значение характеристики
1000
от -50 до +85
99
IP66, IP68
от 100 до 875
от 3 до 6
10
0,8
Таблица 2
Наименование характеристики
Электрическое сопротивление изоляции ТС при температуре
(25
±
10)
°
С и относительной влажности воздуха от 30 до 80 %, при
напряжении 500 В, МОм, не менее
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Степень защиты оболочки по ГОСТ 14254-96
Габаритные размеры измерительной вставки ТП, мм:
- длина монтажной части
- диаметр монтажной части
Масса ТП, кг, не более
Вероятность безотказной работы за 2000 ч, не менее
Средний срок службы ТС, лет, не менее
(при работе на верхнем пределе рабочего диапазона температур)
15
Знак утверждения типа
наносится на преобразователь методом, принятом на заводе, и на титульные листы
эксплуатационной документации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплектность поставки ТП представлена в таблице 3.
Наименование
Кол-во
Примечание
Преобразователь термоэлектрический
Rosemount 1067
1 шт.
Руководство по эксплуатации
1 экз.
Таблица 3
Паспорт
1 экз.
Лист технических данных
Защитная гильза
1 экз.
1 шт.
Исполнение - в соответствии с формой
заказа, приведенном
в Листе технических данных
-
На 10 шт. ТС и меньшее количество при
поставке в один адрес
По дополнительному заказу
По дополнительному заказу
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой
части менее 250 мм. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
-преобразователитермоэлектрическиеэталонныеТППО2,3-горазрядов
по ГОСТ 8.558-2009;
-термостатыпереливныепрецизионныеТПП-1моделейТПП-1.0,ТПП-1.2
(Регистрационный № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный
№ 46576-11);
- термостат с флюидизированной средой FB-08, рабочий диапазон температур
от плюс 50 до плюс 700 °С (Регистрационный № 44370-10);
-измерительтемпературымногоканальныйпрецизионныйМИТ8.10(М)
(Регистрационный № 19736-11);
-калибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованиякпреобразователям
термоэлектрическим Rosemount 1067
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Техническая документация фирмы «Rosemount Inc», США.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Rosemount, Inc.», США
Адрес: 8200 Market Boulevard, Chanhassen, MN 55317, USA
Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: Россия, 454003, г. Челябинск, Новоградский проспект, 15
Тел.: (351) 799-51-52; факс: (351) 799-55-88
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
