Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ, ГРСИ 65392-16
Номер госреестра:
65392-16
Наименование СИ:
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
Обозначение типа:
УВДМ
Производитель:
ООО "ЭЛВЕС", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63841
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1462 от 04.07.2017 г.)
Устройство весоизмерительное специальное для заправки изделий компонентами
топлива УВДМ
Назначение средства измерений
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
УВДМ (далее устройство) предназначено для измерения массы компонента топлива (КТ), а
также для проведения работ по выдаче установленных доз при заправке изделий (изделие –
разгонный блок (РБ)).
Описание средства измерений
Конструктивно устройство состоит из:
а) грузоприемного устройства (ГПУ) в составе:
- блок аналогово-цифрового преобразователя и интерфейса БАЦПИ;
- грузоприемная платформа;
- комплект датчиков веса с узлами встройки;
- емкость V=10м
3
;
б) стойки управления в составе:
- блок управления исполнительными механизмами БУИМ;
- клеммная коробка;
- блок реле;
- весовой терминал,
- промышленный компьютер,
- источник бесперебойного питания.
- измерители - регуляторы 5501;
- принтер,
в) табло Т10;
Общий вид устройства показан на рисунке 1.

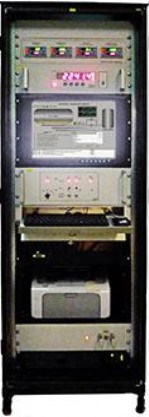

Стойка управления
с весовым терминалом
ГПУ

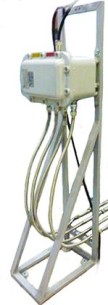

Рисунок 1 - Общий вид устройства УВДМ
з)
н)
БАЦПИ
Лист № 2
Всего листов 5
Грузоприемная платформа, выполненная из конструкционной стали, опирается по
углам на узлы встройки с датчиками веса. Узлы встройки имеют в своем составе самоустанав-
ливающиеся маятниковые опоры. От смещения в горизонтальном направлении платформу
удерживает система растяжек. На платформе стационарно установлена емкость для компонента
топлива с присоединенными жидкостными и газовыми магистралями. Масса емкости входит в
тарную нагрузку ГПУ.
Устройство имеет два режима работы:
- режим статического взвешивания массы КТ в заправочной емкости;
- режим заправки изделий компонентами топлива.
Режим заправки реализуется двумя методами:
- заправка методом выдачи заданной дозы КТ из заправочной емкости в изделие по
показаниям устройства;
- заправка бака РБ методом первоначального полного заполнения бака РБ с последую-
щим обратным сливом из бака РБ требуемой массовой дозы КТ в заправочную емкость,
установленную на ГПУ устройства.
В последнем случае масса принятой дозы в заправочную емкость измеряется как масса
нетто после выборки массы КТ, находящегося в заправочной емкости до приема дозы.
Принцип действия устройств основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее датчиков), возникающей под действием
силы тяжести взвешиваемого топлива, в аналоговый электрический сигнал, изменяющийся
пропорционально массе взвешиваемого компонента топлива. Электрические сигналы от датчи-
ков подаются на блок аналогово-цифрового преобразователя и интерфейса БАЦПИ. В БАЦПИ
сигналы суммируются, затем результирующий аналоговый сигнал преобразовывается в цифро-
вой код, который по последовательному интерфейсу RS-485 передается в весовой терминал
(ВТ). ВТ обрабатывает цифровые данные, вычисляет значения массы компонента топлива и
выводит это значение на устройство индикации. Кроме того, полученное значение массы через
последовательный интерфейс (RS-485) передается на промышленный компьютер (ПК).

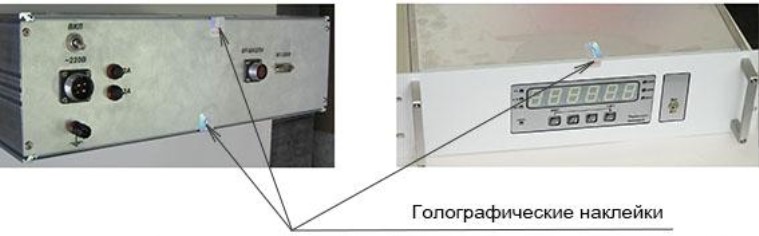

Рисунок 2 - Схема пломбировки устройств
Программное обеспечение
Программное обеспечение (ПО) УВДМ реализовано аппаратно и является встроенным.
Метрологически значимым является ПО весоизмерительной части устройства (ВТ и
БАЦПИ).
ПО весоизмерительной части УВДМ встроено и реализовано в БАЦПИ, установленном
в непосредственной близости от ГПУ, и в весовом терминале, который, в свою очередь, встроен
в стойку управления. Корпуса БАЦПИ и ВТ опломбированы заводскими голографическими
наклейками, которые разрушаются при попытке их изъятия. ПО не может быть модифицирова-
но, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер вер-
сииосновнойпрограммыВТотображаетсяпривключенииВТнаегодисплее.
Лист № 3
Всего листов 5
Кроме того, номер версии БАЦПИ, основной и интерфейсной программ ВТ постоянно отобра-
жены на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри
корпусов БАЦПИ и ВТ и не могут быть изменены без нарушения пломб. Дополнительно для
предотвращения воздействий и защиты законодательно контролируемых параметров служит
административный пароль, защищающий коэффициенты ВТ от несанкционированного изменения.
ПК, установленный в стойку управления, является периферийным цифровым устройством.
Программное обеспечение ПК в составе УВДМ разделено на метрологически значимую
и метрологически незначимую части. Для метрологически значимой части ПО ПК по специальному
алгоритму подсчитываются контрольные суммы, которые являются неизменными в течение
всего периода эксплуатации ПО. Все контрольные суммы проверяются каждый раз при запуске
ПО и, в случае изменения любой из контрольных сумм, дальнейшая работа ПО будет
невозможна. Дополнительно, для проверки целостности всего ПО, также подсчитываются
контрольные суммы и для метрологически незначимой части ПО, что позволяет контролировать
санкционированные или несанкционированные изменения в метрологически незначимой части
ПО ПК.
Идентификационный номер ПО отображается на индикаторе терминала во время
запуска устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответ-
ствии с Р 50.2.077-2014 – «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
12345
Наименование ПО
ОПИПАЦПТабло
46.ХХ*47.ХХ*23.ХХ*48.ХХ*
—**—**—**
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
—**—**—**
Примечание
* - Символ «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода)
и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при ра-
боте со встроенным ПО.
Метрологические и технические характеристики
Наименование характеристик
Значения
характеристик
40
Таблица 2
10000
8000
1.Максимальная нагрузка (Max), кг
2. Максимальная масса выдаваемой дозы (MaxД), кг
3. Минимальная нагрузка (Min) и минимальная масса выдаваемой
дозы (MinД), кг
4. Диапазон выборки тары, кг
5. Действительная цена деления (d), кг
6. Поверочное деление (е), кг
8000
2,0
2,0
Лист № 4
Всего листов 5
Наименование характеристик
Значения
характеристик
±2
5000
7. Число поверочных делений
8. Пределы допускаемой погрешности измерения массы в режиме
статического
взвешивания, кг:
-в диапазоне от 40 кг до 1000 кг вкл.±2
-в диапазоне св. 1000 кг до 6000 кг вкл.±4
-в диапазоне св. 6000 кг до 10000 кг вкл.±6
9. Пределы допускаемой погрешности измерения массы нетто, кг:
- в диапазоне от 0 до 1000 кг±2
- в диапазоне св. 1000 кг до 6000 кг±4
- в диапазоне св. 6000 кг±6
±2
±4
±6
От +15 до +35
20±5
220
+
12,
5
%
-15
% 50±1
не более 2500
10. Пределы допускаемой погрешности измерения массы в режиме
заправки изделий
в интервале выдаваемых доз, кг:
- в диапазоне от 40 кг до 1000 кг вкл.
- в диапазоне св. 1000 кг до 6000 кг вкл.
- в диапазоне св. 6000 кг до 8000 кг вкл.
11. Диапазон рабочих температур,
°
С
12. Диапазон изменения температуры за время цикла заправки из-
делий, не более, °С
13. Температура юстировки устройств УВДМ, °С
14. Параметры электрического питания:
напряжение, В
частота, Гц
потребляемая мощность, В∙А
15. Габаритные размеры (Д х В х Ш), мм, не более
- ГПУ (без емкости для топлива)
- стойки управления
16. Масса ГПУ (с емкостью для топлива), кг, не более
3360 х 2100 х 1300
600 х 800 х 2000
4000
Знак утверждения типа
наносится на эксплуатационную документацию и на фирменную табличку, расположенную на
задней панели измерительной стойки.
Комплектность средства измерений
Таблица 3
Наименование
Устройство УВДМ в сборе
Паспорт
Руководство по эксплуатации
Методика поверки
Дополнительное оборудование
Кол-воПримечание
1 шт.
1 экз.
1 экз.
1 экз.
-По заказу
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 204-03-2016 «Устройство весоизмерительное специальное
для заправки изделий компонентами топлива УВДМ. Методика поверки», утвержденному
ФГУП «ВНИИМС» в августе 2016 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе «Техническое описание».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт устройства, так как усло-
вия эксплуатации устройств не обеспечивают сохранность знака поверки, нанесенного на уст-
ройство в течение всего интервала между поверками.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройству
весоизмерительному специальному для заправки изделий компонентами топлива УВДМ
ТУ 4274-025-45081993-10 Устройство весоизмерительное специальное для заправки
изделий компонентами топлива УВДМ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»)
ИНН 7735141593
Адрес: 124460, Россия, Москва, Зеленоград, Панфиловский проспект, дом 10, а/я 202
Тел./факс: (499)731-75-61; тел: (495)781-02-49
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / (495)437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7312-79 | Плотномеры топлива вибрационные | ПТВ-23-20-3В | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 65392-16 | Устройство весоизмерительное специальное для заправки изделий компонентами топлива | УВДМ | ООО "ЭЛВЕС", г.Москва | 1 год | Перейти |
| 23498-02 | Устройство измерительное | KMS 2 | Фирма "Medek & Schorner GmbH", Австрия | 1 год | Перейти |
| 21536-01 | Колонки для заправки автомобилей сжатым природным газом | КПГ-1, КПГ-1А | ОАО ПЭК "Сумыгазмаш", Украина, г.Сумы | 1 год | Перейти |
| 81559-21 | Каналы измерительные параметров топлива регистраторов параметров движения тепловозов РПДА-Т и РПДА-ТМ | - | ООО "АВП Технология", г. Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
