Преобразователи осевого смещения ротора ПСОР-2, ГРСИ 65364-16
Номер госреестра:
65364-16
Наименование СИ:
Преобразователи осевого смещения ротора
Обозначение типа:
ПСОР-2
Производитель:
ООО "Синкросс", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63811
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Преобразователи осевого смещения ротора ПСОР-2
смещения ротора ПСОР-2 (далее
непрерывном режиме смещения ротора
преобразователи)
контролируемого
Назначение средства измерений
Преобразователи осевого
предназначены для измерений в
объекта вдоль оси вращения.
Описание средства измерений
Принцип работы преобразователей заключается в измерении статического зазора между
его чувствительной плоскостью и торцом ротора.
Преобразователи имеют две модификации: «И» - модификация с гальванически
развязанным интерфейсом RS-485; «Т»- модификация с выходным токовым сигналом 4-20 мА.
Преобразователи осуществляют измерение и выдают результат в цифровом виде по
интерфейсу RS-485 в протоколе ModBus RTU (модификация «И»), а также в аналоговом виде
выходным сигналом от 4 до 20 мА (модификация «Т»). Аналоговый сигнал от 4 до
20 мА соответствует диапазону преобразований от 0,5 до 3,5 мм, аналоговый сигнал от
6,667 мА до 17,333 мА соответствует диапазону измерений. В качестве дополнительной
информации по интерфейсу RS-485 преобразователь передает данные производителя и версию
программного обеспечения (далее ПО), сетевой адрес и скорость передачи данных, параметры
аппроксимации, температуру внутри корпуса, коды ошибок и статуса.
Внешний вид преобразователя приведен на рисунке 1.

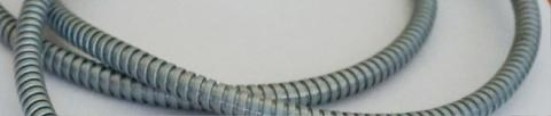

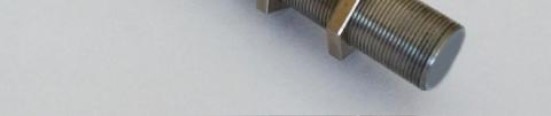

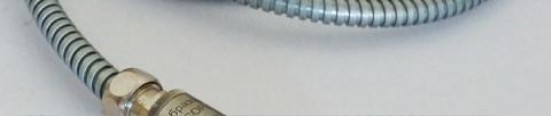

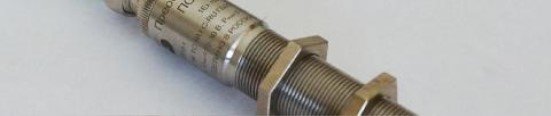

Рисунок 1 - Внешний вид преобразователя
Лист № 2
Всего листов 4
Преобразователь имеет взрывозащищенное исполнение и может применяться в
невзрывоопасных и взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-14-2011 помещений
и наружных установок промышленных объектов.
Ex-маркировка преобразователя - 1Ех mb ІІВ Т5 Gb Х по ГОСТ Р МЭК 60079-0-2011,
где знак "Х" указывает на особые условия монтажа и эксплуатации.
Степень защиты преобразователя от проникновения пыли, посторонних тел и воды -
IР66 по ГОСТ 14254-96.
Программное обеспечение
Преобразователи работают со встроенным программным обеспечением
«ПСОР2».
Программноеобеспечениеобеспечиваетполучениеданныхотаналого-цифрового
преобразователя, обработку, запись результатов измерений в протокол ModBus RTU или
цифро-аналоговый преобразователь с выходным токовым сигналом.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
ПСОР2
Номер версии (идентификационный номер) ПО
290715
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
5251h
(рассчитан по алгоритму CRC16)
* - номер версии ПО (соответствует дате изменения ПО в формате ддммгг) должен быть не
ниже (в формате ддммгг) указанного в таблице 1.
Таблица 1
При нормировании метрологических характеристик было учтено влияние программного
обеспечения.
Метрологические и технические характеристики
Основные метрологические и технические характеристики преобразователей, включая
показатели точности, представлены в таблице 2.
±3
±3
±5
Значение
от 1 до 3
Таблица 2
Наименование характеристики
Диапазон измерений, мм
Пределы допускаемой основной относительной погрешности измерений при
нормальных условиях, %
Пределы допускаемой дополнительной относительной погрешности
измерений, вызванные изменением температуры окружающего воздуха, %,
в диапазоне температур:
от минус 25
⁰
С до плюс 15
⁰
С и от плюс 25
⁰
С до плюс 75
⁰
С
от минус 40
⁰
С до минус 25
⁰
С
Диапазон преобразований, мм
от 0,5 до 3,5
Лист № 3
Всего листов 4
Значение
от 12 до 30
от 14 до 30
0,75
1,00
Ø20х103
от 1 до 15
120
40000
10
Продолжение таблицы 2
Наименование характеристики
Напряжение питания от сети постоянного тока, В, для:
модификации «И»;
модификации «Т»
Потребляемая мощность, Вт, не более, для:
модификации «И»;
модификации «Т»
Габаритные размеры преобразователя (без соединительного кабеля), мм,
не более
Длина соединительного кабеля, м*
Масса преобразователя (без соединительного кабеля), г, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
* - определяется требованиями заказчика.
Нормальные условия:
- диапазон температур окружающего воздуха,
о
С
- относительная влажность воздуха, %
- диапазон атмосферного давления, кПа
от плюс 15 до плюс 25;
от 30 до 80;
от 84 до 106,7.
Условия эксплуатации:
- диапазон температур окружающего воздуха,
о
Сот минус 40 до плюс 75;
- относительная влажность воздуха, при температуре 30
⁰
С, %, не более90;
- диапазон атмосферного давления, кПа от 84 до 106,7.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
гравировкой на преобразователь.
Комплектность средства измерений
Комплектность преобразователей представлена в таблице 3.
Таблица 3
№ п/пНаименованиеКол-во
1Преобразователь с соединительным кабелем 1 шт.
2Комплект крепежных изделий 1 шт.
3Руководство по эксплуатации 1 экз.
4Паспорт 1 экз.
5Методика поверки 1 экз.
Поверка
осуществляется по документу МП 2511/0001-16 «Преобразователи осевого смещения
ротора ПСОР-2. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева»
в мае 2016 г.
Основные средства поверки:
- меры толщины покрытий МТ, регистрационный номер в ФИФ по ОЕИ № 50316-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о
поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям осевого смещения ротора ПСОР-2
1ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
2ТУ4277-023-12221545-2013«Преобразовательосевогосмещенияротора
ПСОР-2». Технические условия.
Изготовитель
ООО «СИНКРОСС»
Адрес: 410010, Россия, г. Саратов, ул. Жуковского, д. 9А
Тел./факс: (8452) 355-66-56
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон:+7 (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
