Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011, ГРСИ 65348-16
Номер госреестра:
65348-16
Наименование СИ:
Система технического диагностирования главных циркуляционных насосных агрегатов
Обозначение типа:
СТД ГЦНА-1713 №011
Производитель:
АО "ЦКБ машиностроения" (ЦКБМ), г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 011
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63795
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система технического диагностирования главных циркуляционных насосных
агрегатов СТД ГЦНА-1713 №011
Назначение средства измерений
Система технического диагностирования главных циркуляционных насосных агрегатов
СТД ГЦНА-1713 №011 (далее система) предназначена для измерения параметров абсолютной
вибрации (виброскорости), относительной вибрации вала (виброперемещения и относительного
смещения) и частоты вращения ротора с целью определения технического состояния главных
циркуляционных насосных агрегатов (ГЦНА) реакторной установки энергоблока № 4
Ростовской АЭС.
Описание средства измерений
Принцип действия СТД ГЦНА основан на преобразовании виброускорения в
электрическийсигнал,аналого-цифровомпреобразованиисигнала,фильтрации,
интегрирования в виброскорость и вывода измерительной информации на мониторе
промышленного компьютера СТД ГЦНА. Виброперемещение ротора ГЦНА и зазор в
подшипнике измеряется при помощи вихретоковых преобразователей, сигнал от которых
поступает на вход модулей монитора механических колебаний, где он подвергается аналого-
цифровому преобразованию, фильтрации и индикации на мониторе промышленного
компьютера СТД ГЦНА. Частота вращения ротора ГЦНА измеряется вихретоковыми
преобразователями посредством подсчета числа импульсов напряжения в единицу времени,
формируемых меткой, установленной на валу насосного агрегата.
СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс.
В состав системы входят акселерометры AS063 (Госреестр № 47051-11) в количестве 16 шт.,
акселерометры 357C71 (Госреестр № 56990-14) в количестве 4 шт. с усилителями заряда
модели 2688 в количестве 4 шт., преобразователи вихретоковые SD-052 (Госреестр № 48370-11)
в количестве 20 шт. с преобразователями сигнала OD-054 в количестве 20 шт. и устройство
информационно-измерительное системы контроля вибраций (далее УИИ СКВ), установленное
в стойку. Основой УИИ СКВ являются: система измерений вибрации VC-6000 (Госреестр
№ 47303-11), компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.
Внешний вид системы технического диагностирования главных циркуляционных
насосных агрегатов СТД ГЦНА-1713 №011 приведен на рисунке 1. Внешний вид первичных
преобразователей приведен на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 1 - Внешний вид системы технического диагностирования главных циркуляционных
насосных агрегатов СТД ГЦНА-1713 №011

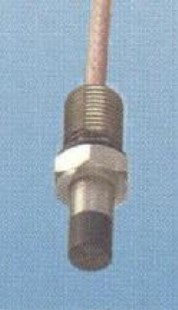

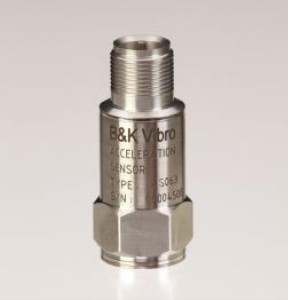

Акселерометр AS063Акселерометр 357C71Преобразователь
вихретоковый SD-052
Рисунок 2 - Внешний вид первичных преобразователей
Место
нанесения
знака
утверждения
типа и знака
поверки
Место
опломбирования
Место нанесения
маркировочной
таблички
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления СТД ГЦНА, а
также производит сбор, обработку, сохранение и отображение результатов измерений.
Программное обеспечение (далее ПО) системы технического диагностирования главных
циркуляционных насосных агрегатов СТД ГЦНА-1713 №011 служит для сбора, обработки и
визуализации информации, которая поступает от первичных преобразователей, хранения
данных и построения методик анализа.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию:
-
отсутствует физический доступ к носителю информации;
-
отсутствуетпрограммно-аппаратныйинтерфейсдляизменения/замещениякода
программы в процессе эксплуатации;
-
реализован механизм защиты ПО от несанкционированного доступа.
Идентификационные данные ПО представлены в таблице 1.
Наименование
ПО
Идентификацион-
ное
наименование ПО
Номер версии
(идентифика-
ционный номер)
ПО
Цифровой
идентифика-
тор ПО
OPC Server
7131
3.00, не ниже
md5
7123
3.6.28393,
не ниже
md5
Таблица 1
Алгоритм
вычисления
цифрового
идентификатора
ПО
Safety
Monitoring
Workstation
533e9478cbcf6
e1238740ef45
979d062
10fc785718edf
b33b6334e028
0377f33
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики
Значение
20
Каналы измерения абсолютной вибрации
Количество каналов, шт.
Диапазон измерения виброскорости, мм/с
от 0,5 до 50
Диапазон рабочих частот, Гц
от 10 до 1000
±(0,1 + 0,1·V
ИЗМ
),
где V
ИЗМ
- измеренное значение
виброскорости, мм/с
Пределы допускаемой абсолютной погрешности измерения
виброскорости на базовой частоте 40 Гц в рабочем
диапазоне температур, мм/с
Неравномерность амплитудно-частотной характеристики
(АЧХ) относительно базовой частоты, %, не более
от 20 до 800 Гц;
от 10 до 1000 Гц.
±10
от плюс 10 до минус 20
Лист № 4
Всего листов 5
±5
806×606×2060
Наименование характеристики
Значение
16
Каналы измерения относительной вибрации
Количество каналов, шт.
Диапазон измерения относительного смещения, мм
±1
Пределы допускаемой абсолютной погрешности измерения
относительного смещения в рабочем диапазоне
температур, мм
Диапазон измерения виброперемещения (размах), мм
±(0,02 + 0,05·X
ИЗМ
),
где Х
ИЗМ
- измеренное значение
смещения, мм
от 0,05 до 0,35
от 10 до 200
Диапазон рабочих частот измерения виброперемещения
(размах), Гц
Пределы допускаемой абсолютной погрешности измерения
виброперемещения (размах) в рабочем диапазоне частот и
в рабочем диапазоне температур, мм
±(0,02 + 0,07·S
ИЗМ
),
где S
ИЗМ
- измеренное значение
виброперемещения, мм
4
Каналы измерения частоты вращения
Количество каналов, шт.
Диапазон измерения частоты вращения, об/мин
от 20 до 1200
Пределы допускаемой приведенной к диапазону измерения
погрешности измерения частоты вращения, %
Нормальная область значений температур, ºС
25 ±5
Условия эксплуатации
Диапазон рабочих температур, ºС
от 10 до 40
Технические характеристики
Масса, кг, не более
450
Габаритные размеры (длина×ширина×высота), мм, не
более
Знак утверждения типа
наносится на корпус системы наклеиванием и на титульный лист руководства по эксплуатации
наклейкой или печатью.
Комплектность средства измерений
Таблица 3
НаименованиеКол-во
Система технического диагностирования главных
циркуляционных насосных агрегатов СТД ГЦНА-17131 шт.
№011
Комплект ЗИП в составе:
акселерометр AS0632 шт.
акселерометр 357C711 шт.
усилитель заряда 26881 шт.
преобразователь вихретоковый SD-0524 шт.
преобразователь сигналов OD-0542 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 65348-16 «Система технического диагностирования главных
циркуляционныхнасосныхагрегатовСТДГЦНА-1713№011.Методикаповерки»,
утвержденному ФГУП «ВНИИМС» 15 июня 2016 года.
Основныесредстваповерки:поверочнаявиброустановка2-горазряда
по ГОСТ 8.800-2012, генератор сигналов сложной формы со сверхнизким уровнем искажений
DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус системы технического
диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 методом
наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе технического
диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011
1ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот 1∙10
-1
…2∙10
4
Гц».
2ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам
измерений вибрации на невращающихся частях. Требование к средствам измерения.
Изготовитель
Акционерноеобщество«Центральноеконструкторскоебюромашиностроения»
(АО «ЦКБМ»)
ИНН: 7806394392
Юридический адрес: 195112, г. Санкт-Петербург, Красногвардейская пл., д. 3
Тел.: + 7 (812) 676-63-63
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
