Делитель импульсного напряжения высоковольтный ДН, ГРСИ 65338-16
Номер госреестра:
65338-16
Наименование СИ:
Делитель импульсного напряжения высоковольтный
Обозначение типа:
ДН
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01022016
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63785
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делитель импульсного напряжения высоковольтный ДН
Назначение средства измерений
Делитель импульсного напряжения высоковольтный ДН (далее по тексту - делитель)
предназначен для преобразования амплитудно-временных параметров импульсов напряжения в
электрические сигналы, доступные для осциллографической регистрации.
Описание средства измерений
Принцип действия изделия основан на преобразовании импульса высокого напряжения
в импульс силы тока, протекающего через прибор с последующим преобразованием его, в
подключаемой низкоомной нагрузке, в импульс напряжения, который через линию связи
передается на вход осциллографического регистратора.
Делитель состоит из высоковольтного резистивного верхнего плеча, выполненного на
основе 20 последовательно соединенных высоковольтных резисторов ТВО-60 каждое с
сопротивлением от 22 до 26 Ом, при этом полное сопротивление верхнего плеча ДН составляет
порядка500 Ом.Цепочкарезистивныхэлементовзакрепленанадиэлектрическом
стеклотекстолитовом каркасе.
Общий вид делителя, его маркировка, место нанесение знака поверки и схема
пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 1 - Общий вид делителя импульсного напряжения высоковольтного ДН
с обозначением мест нанесения маркировки, знака поверки и пломбирования
Место
нанесения маркировки
Мест
о нанесения знака
поверки
Мест
а пломбирования
Лист № 2
Всего листов 4

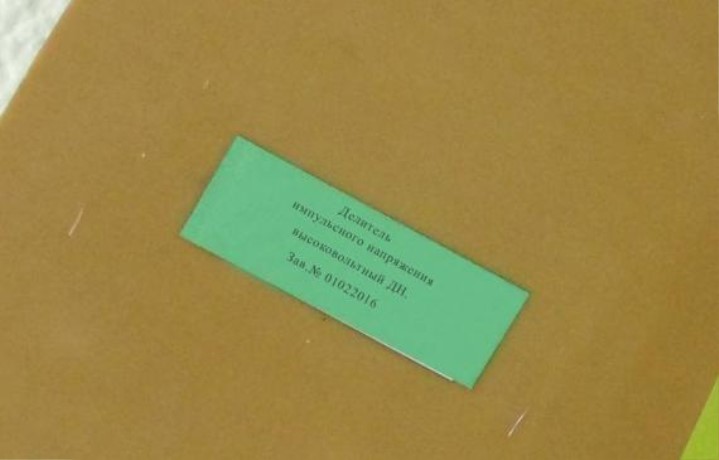

Рисунок 2 - Место нанесения маркировки
Метрологические и технические характеристики
±10
Таблица 1
Наименование характеристики
Значение
характеристики
от 1 до 450
6,3∙10
-5
±10 %
±10
850
20
Диапазон измеряемых значений амплитуды импульсного
напряжения, кВ
Коэффициент преобразования (при работе на нагрузку
сопротивлением 0,032 Ом), В/В
Пределы допускаемой погрешности коэффициента
преобразования по ГОСТ 8.736-2011 п. 9, %
Максимальное значение амплитуды измеряемого импульса
силы тока не менее, А
Время нарастания переходной характеристики между уровнями
0,1 - 0,9 от установившегося значения, нс, не более
Пределы допускаемой относительной погрешности измерений
времени нарастания переходной характеристики, %
50
1800 × 600 × 1400
30
Максимальная длительность измеряемого импульса на уровне
0,5 от амплитуды (при максимальной амплитуде напряжения),
не менее, мкс
Габаритные размеры, (Д×Ш×В), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 20 °С, %, не более
- атмосферное давление, кПа
от +15 до +35
90
от 94 до 107
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным методом.
Место
нанесения маркировки
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 2
Наименование
Делитель импульсного напряжения высоковольтный ДН,
зав.№01022016
Количество, шт.
1
Паспорт КВФШ.411136.003 ПС.
1
Руководство по эксплуатации КВФШ.411136.003 РЭ.
1
Методика поверки МП 030.М12-16.
1
Поверка
осуществляетсяподокументуМП030.М12-16«ГСИ.Делительимпульсного
напряжения высоковольтный ДН. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
«21» июня 2016 г.
Основные средства поверки:
1Государственныйпервичныйспециальныйэталонединицыэлектрического
напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1
до 1000 кВ ГЭТ 204-2012, согласно ГОСТ Р 8.817-2013.
2 Государственныйпервичныйспециальныйэталонединицнапряженностей
импульсных электрического и магнитного полей с длительностью фронта импульсов в
диапазоне 0,1 - 10,0 нс ГЭТ 148-2013, согласно ГОСТ 8.540-2015.
3 Осциллограф цифровой TDS 784D, ГР СИ № 19296-00.
Основные метрологические характеристики:
–полоса пропускания: 1 ГГц;
–диапазон коэффициента отклонения: 1 мВ/дел - 10 В/дел;
–диапазон коэффициента развертки: 200 пс/дел - 10 с/дел;
–пределыдопускаемойотносительнойпогрешностикоэффициента
отклонения: ±1 %;
–входное сопротивление: 50 Ом/1 МОм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стеклотекстолитовый каркас делителя (место нанесения
указано на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю импульсного
напряжения высоковольтному ДН
1 ГОСТ Р 8.817-2013 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения стандартизованных грозовых и коммутационных импульсов в
диапазоне от 1 до 1000 кВ.
2 ГОСТ 8.540-2015 «ГСИ. Государственная поверочная схема для средств измерений
напряженностей импульсных электрического и магнитного полей с длительностью фронта
импульсов в диапазоне от 0,1 до 10,0 нс».
3 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Лист № 4
Всего листов 4
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), Россия
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-28-47, факс: (495) 781-44-60
E-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33, факс: 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
