Приложение к свидетельству № 63776
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины разрывные МРТ-100-10
Назначение средства измерений
Машины разрывные МРТ-100-10 (далее - машины) предназначены для измерений силы и
удлинения при испытаниях на растяжение образцов из композиционных, полимерных, а также
других материалов с целью построения диаграммы растяжения в диапазоне температур
от минус 60 до плюс 100 °С в воздушной среде.
Описание средства измерений
Принцип действия машин основан на преобразовании нагрузки - статической силы, при-
ложенной к испытываемому образцу в режиме растяжения, датчиком тензорезисторным сило-
измерительным (далее - измеритель силы) в электрический сигнал, изменяющийся пропорцио-
нально этой нагрузке при постоянном значении заданной температуры в воздушной среде. При
этом производится измерение продольного удлинения образца по датчику перемещения под-
вижного захвата.
Установка испытательная c измерителем силы и термокриокамерой обеспечивает дефор-
мирование испытываемого образца при различных скоростях нагружения и при различном зна-
чении температуры в термокриокамере в воздушной среде.
Конструктивно машины состоят из установки испытательной, шкафа управления, пульта
оператора машины, пульта управления системой контроля температуры, соединительных
устройств. Установка испытательная состоит из разрывного устройства, термокриокамеры и
узла измерения перемещения ходового винта.
Разрывное устройство включает в себя две плиты, соединенные стойками. На верхней
плите смонтирована система электропривода ходового винта и система измерения перемещения
и силоизмерительное устройство
.
Пульт оператора машины обеспечивает:
- ввод всех параметров испытания образца с клавиатуры в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытания на дисплей пульта управления;
- связь с внешними устройствами;
Пульт управления системой контроля температуры обеспечивает:
- ввод всех параметров нагрева или охлаждения образца в диалоговом режиме;
- поддержание заданной температуры во время испытания в зоне образца;
- полную автоматизацию процесса нагрева или охлаждения образца;
- передачу информации на пульт управления испытанием.
Машины в базовой комплектации содержат три измерительных канала:
-канал измерения усилия, включающий в себя измеритель силы и преобразователь
сигнала;
-канализмеренияперемещенияподвижнойтраверсы,включающийвсебя
преобразователь перемещений (датчик перемещения) и цифровой преобразователь;
-канал измерения температуры в термокриокамере.
По требованию заказчика машина может быть укомплектована сменными измерителями
силы, программно-техническим комплексом (персональный компьютер, принтер, линия связи
для подключения к пульту оператора машины и программное обеспечение)
Лист № 2
Всего листов 6
Обозначение машин при заказе:
«Машина разрывная МРТ-100-10 УХЛ-4.2 ТУ4271-024-99369822-16»,
Внешний вид машин представлен на рисунке 1.
Рисунок 1- Внешний вид машин

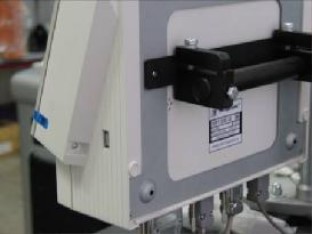

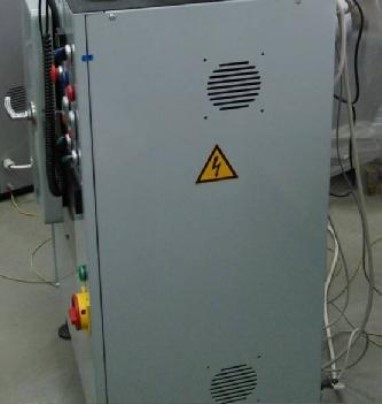

Схема пломбировки от несанкционированного доступа машины, пульта оператора маши-
ны и пульта управления системой контроля температуры представлена на рисунке 2.
а) машина
Лист № 3
Всего листов 6
б) пульт оператора машины
в) пульт управления системой контроля температуры
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места
для нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения для пульта оператора машин и
пульта управления системой контроля температуры приведены в таблице 1.
ТestProf I
ТestProf II
P_1.01K
P_1.01STI
1.01K.ХХ*
1.01 STI.ХХ*
Пульт оператора
машины
Пульт управления системой кон-
троля температуры
Таблица 1
Наименование идентификационных
данных ПО
Идентификационные данные (призна-
ки)
Идентификационное наименование
ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
0X876274
0X86F2
Другие идентификационные данные
алгоритм CRC16
алгоритм CRC16
* 1.01К - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Метрологически не значимая часть программного обеспечения является сервисной частью
программного обеспечения и её объём и конфигурация оговариваются при заказе.
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от
преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки режима защиты микроконтроллера от чтения и записи испол-
няемого кода. Доступ к ПО ограничен паролями.
Место для нанесения
знака поверки
Лист № 4
Всего листов 6
Уровень защиты ПО программно-технического комплекса от непреднамеренных и пред-
намеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «средний».
Метрологические и технические характеристики
Основные метрологические и технические характеристики машин приведены в
таблице 2.
5
±10
30
Таблица 2
Характеристики
Параметры
1
2
воздушная
10
1
от 0 до 0,05;
от 0 до 0,1;
от 0 до 0,3;
от 0 до 0,5;
от 0 до 1
±1 %
от верхнего предела изме-
рений диапазона
±0,1 Н;
±1 %
электромеханический
180
от 0 до 180
±0,1 мм;
±1 %
3
Рабочая испытательная среда в термокриокамере
Количество одновременно термостатируемых образцов, шт
Наибольшая предельная нагрузка, кН
Диапазоны испытательных нагрузок, кН:
- диапазон 1;
- диапазон 2;
- диапазон 3;
- диапазон 4;
- диапазон 5
Пределы допускаемой приведённой погрешности измерений силы
для датчиков с номинальными значениями нагрузки 0,05; 0,1; 0,3;
0,5 кН
Пределы допускаемой погрешности измерений силы для датчика с
номинальным значением нагрузки 1 кН:
- в диапазоне измерений от 0 до 0,01 кН;
- в диапазоне измерений от 0,01 до 1 кН
Привод устройства приложения испытательной нагрузки
Рабочий ход активного захвата, мм, не менее
Диапазон измерений перемещения, мм
Пределы допускаемой погрешности измерений перемещения ак-
тивного захвата:
- в диапазоне от 0 до 10 мм включительно,
- в диапазоне свыше 10 до 180 мм,
Дискретность отсчетного устройства измерителя перемещений,
мкм, не более
Скорость движения активного захвата, мм/мин
Пределы допускаемой относительной погрешности поддержания
скорости активного захвата (независимо от испытательной на-
грузки), %
Скорость движения активного захвата при позиционировании,
мм/мин, не более
Размеры термокриокамеры (внутренние), мм, не менее:
- длина;
- ширина;
- высота
250;
340;
400
Лист № 5
Всего листов 6
150;
120
±1
±1
Продолжение таблицы 2
1
2
от минус 60 до плюс 100
40
0,1
950;
800;
1820
250
1;
2
230/400±10 %,
50±1
Полезный объем имеет форму цилиндра, мм
- диаметром;
- высотой,
и расположен в центре термокриокамеры на расстоянии 75 мм
от дна камеры
Диапазон испытательных температур, ºС
Пределы допускаемой абсолютной погрешности поддержания
температуры во время испытания во всем диапазоне испыта-
тельных температур, °С
Разброс температуры в полезном объеме термокриокамеры в
трех точках по длине образца (вверху, середине, внизу), °С
не более
Время достижения заданной температуры, мин, не более
Дискретность индикации температуры, °С
Габаритные размеры машины, мм, не более:
- длина;
- ширина;
- высота
Масса машины (без сосудов Дьюара), кг, не более
Общая потребляемая мощность, кВт:
- в режиме испытания, не более;
- в режиме выхода на режим испытания, не более
Напряжение питающей сети переменного тока, В
Частота питающей сети переменного тока, Гц
Условия эксплуатации:
- температура окружающего воздуха, °С;
- относительная влажность воздуха (без конденсации), %
-атмосферное давление, кПа
Вероятность безотказной работы за 1000 ч
Полный средний срок службы, лет, не менее
от +15 до +25;
от 45 до 80
от 84 до 106
0,92
10
Знак утверждения типа
наносится на маркировочную табличку, устанавливаемую на основании машины и титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Примечание
1 экз.
Таблица 3
Количест-
во
1 шт.
По заказу
По заказу
Машина разрывная МРТ-100-10
Программное обеспечение
Программно-технический комплекс
ОК 143.26.00.00 РЭ «Машина разрывная МРТ-100-10. Руководство
по эксплуатации»
«ГСИ. Машины разрывные МРТ-100-10. Методика поверки»
1 экз.
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МП 65330-16 «ГСИ. Машины разрывные МРТ-100-10. Методика
поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 15 февраля 2016 г.
Основные средства поверки (эталоны):
- динамометры 2-го разряда по ГОСТ Р 8.640-2014, наибольший предел измерений
до 1 кН, ПГ ±0,24 %;
- набор гирь от 10 мг до 5 кг КТ М
1
по ГОСТ OIML R 111-1-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.10М предел измерений
от минус 200 до плюс 500 °С, ПГ ±0,005 °С;
- элемент чувствительный термометров сопротивления ТС ЭЧП-06 с рабочим диапазоном
измеряемых температур от минус 150 до плюс 450 °С, температурный коэффициент 0,00391 °С
-1
,
класс допуска А;
- индикатор часового типа ИЧ-50, 0-50 мм, ПГ ±(0,030-0,045) мм;
- секундомер механический СОСпр-2б-2-000 ТУ 25-1894.003-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится: в виде наклейки на машину в соответствии с рисунком 2б и в
свидетельство о поверке в виде оттиска.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе ОК 143.26.00.00 РЭ «Машина разрывная
МРТ-100-10. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к машинам
разрывным МРТ-100-10
1 ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»;
2 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
3ТУ 4271-024-99369822-16 «Машины разрывные МРТ-100-10. Технические условия».
Изготовитель
ООО «Тестсистемы»
ИНН 3702524018
153027, г. Иваново, ул. Павла Большевикова, д.27
Тел/факс. (4932) 590-884, 590-885; E-mail:
Испытательный центр
ГЦИ СИ ФБУ «Ивановский ЦСМ»
153000, РФ, г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85, факс: (4932) 41-60-79; Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16323-00 | Машины балансировочные | ЛС1-01 | ООО "Сторм", г.С.-Петербург | 1 год | Перейти |
| 68183-17 | Машины координатные измерительные | MMZ G 30/100/25 | Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия | 1 год | Перейти |
| 32784-06 | Машины трехкоординатные измерительные | MILLENNIUM | Фирма "Eley Metrology Limited", Великобритания | 1 год | Перейти |
| 74061-19 | Машины универсальные испытательные | Chatillon серии CS2 и Lloyd серий LD, LS | Фирма "AMETEK Sensors, Test & Calibration", США | 1 год | Перейти |
| 49654-12 | Машины испытательные универсальные | ИР5081 | ООО "ИТС", г.Иваново | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
