Номер госреестра:
65311-16
Наименование СИ:
Датчики давления
Обозначение типа:
АДТ
Производитель:
ЗАО "СКАД тех", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63753
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления АДТ
Назначение средства измерений
Датчики давления АДТ (далее – датчики) предназначены для непрерывного
измерения давления (избыточного, абсолютного, дифференциального (разности давлений))
и преобразования измеренного давления в унифицированный выходной сигнал постоянного
тока от 4 до 20 мА и/или цифровой сигнал, а также отображения измеренного значения.
Описание средства измерений
Принцип действия датчиков основан на использовании зависимости измеряемым
давлением и упругой деформацией чувствительного элемента.
Измеряемый параметр подается в камеру измерительного блока и линейно
преобразуется в деформацию чувствительного элемента и изменение электрического
сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном
блоке.
Датчики конструктивно состоят из измерительного блока и электронного устройст-
ва. Корпус электроники имеет два герметично изолированных отсека, в одном из которых
располагается клеммный блок, а в другом – платы вторичной электроники и опционный
жидкокристаллический индикатор (ЖКИ). Корпус электроники закрывается с двух сторон
круглыми резьбовыми крышками. На клеммной плате установлен фильтр подавления внеш-
них электромагнитных воздействий и клеммная колодка для присоединения жил кабелей
питания и нагрузки. На плате микропроцессора расположен микроконтроллер, который
оцифровывает сигнал от измерительного блока, корректирует его, отображает на жидкокри-
сталлическом индикаторе и преобразует из цифрового формата в стандартный выходной то-
ковый сигнал.
Датчикивыпускаютсяразличныхмоделей,отличающиесядруготдруга
конструкцией, видом измеряемого давления, диапазонами измерений, точностными
характеристиками и видом выходного сигнала.
Сенсорный модуль датчиков абсолютного и избыточного давления содержит
тензорезистивные чувствительные элементы. Давление подается на кремниевую подложку с
тензорезисторами, собранными по мостовой схеме Уитсона, вызывая электрический
разбаланс данной схемы, который измеряется электроникой трансмиттера и преобразуется в
цифровой сигнал, пропорциональный приложенному к сенсору давлению
Сенсорный модуль датчиков разности давлений также содержит тензорезистивный
чувствительный элемент, на который подается давление от процесса, но уже через
разделительную жидкость и разделительные сенсорные мембраны, зажимаемые (с помощью
четырех шпилек с гайками) между двух фланцев, имеющих резьбовые подключения к
процессу, дренажные вентили и отверстия для установки монтажных кронштейнов,
фланцевых адаптеров, вентильных блоков или разделительных мембранных систем.
Датчики обладают функцией перенастройки диапазона измерений.
Для передачи измерительной информации в датчиках используется выходной
аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым
сигналом в стандарте HART и/или цифровой (Profibus РА, Foundation, Fieldbus RS-485
Modbus RTU). Зависимость аналогового выходного сигнала постоянного тока от входной
измеряемой величины давления - линейно возрастающая (далее – линейна) и/или с
зависимостью по закону квадратного корня (далее - корневой).
Датчики имеют взрывозащищенную конструкцию выполненную в соответствии с
требованиями ГОСТ Р МЭК 60079-0-2011, которая обеспечивает взрывозащиту вида
«взрывонепроницаемая оболочка d» по ГОСТ Р МЭК 60079-1-2011, защиту вида
Лист №2
Всего листов 11
«искробезопасная электрическая цепь уровня «ia» по ГОСТ Р МЭК 60079-11-2011.
Маркировка взрывозащиты 1Ex d IIC «T6…T4» Gb X или 0Ex ia IIC «T5…Т4» Ga X или 1Ex
ia IIC «T5…Т4» Gb X T5.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых
частиц, пыли и воды, соответствует IP66, IP68 по ГОСТ 14254-96.
С целью предотвращения несанкционированного доступа, на плате электроники
расположен переключатель защищающий конфигурацию трансмиттера от изменений, кроме
того, применяется механическая защиты используемой программы (прошивка fuse-bit),
Дополнительно, на корпус наносится пломба (наклейка), не повредив которую невозможно
вскрыть корпус.
Фотографии общего вида датчиков приведены на рисунке 1.
а)б)
в)
г)

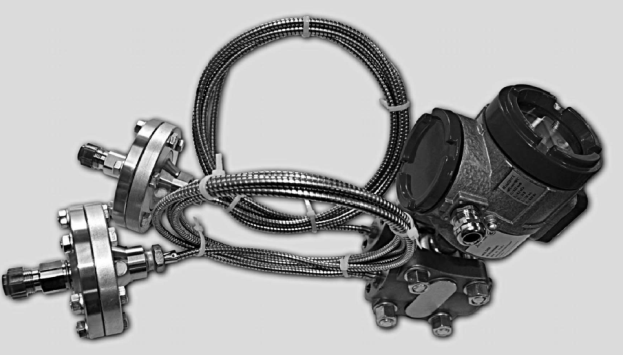

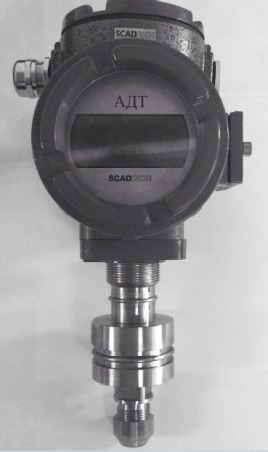

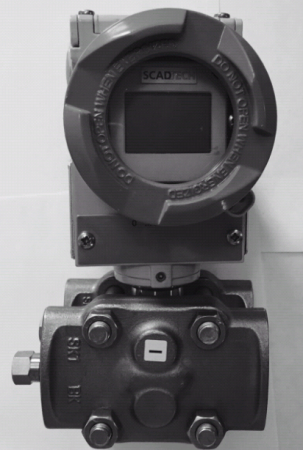

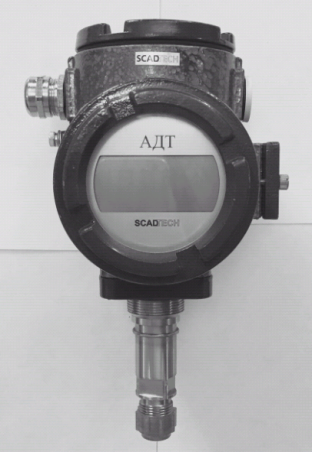

Рисунок 1 - Общий вид датчиков
(а – штуцерное исполнение модели АДТ ДИ, АДТ ДА, АДТ ДВ, АДТ ДИВ; б – штуцерное
исполнение со встроенным разделителем модели АДТ ДИ, АДТ ДА, АДТ ДВ, АДТ ДИВ;
в – фланцевое исполнение модели АДТ ДД; г – исполнение моделей АДТДГУ)
Лист №3
Всего листов 11
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в
энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может
быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные
данные (признаки)
для моделей
4033, 4034, 4035,
4133, 4134, 4135,
4233, 4234, 4235,
4433, 4434, 4435,
4633, 4634, 4635
Значение
для моделей
2030, 2040, 2050; 2110, 2120, 2130, 2131, 2132,
2140, 2141, 2142, 2150, 2151, 2160, 2161, 2170,
2171, 2210, 2220, 2230, 2240, 2241, 2242, 2310,
2320, 2330, 2340, 2341, 2342, 2410, 2420, 2430,
2434, 2440, 2444, 2450, 2460, 2520, 2530, 2540
V-series firmware
ПО АДТ
V130315A.A34
V 6.1
BA2C
не требуется (защита fuse-bit прошивкой)
Идентификационное
наименование ПО
Номер версии (иден-
тификационный но-
мер) ПО
Цифровой иденти-
фикатор (контроль-
ная сумма)
метрологически зна-
чимой части ПО
Алгоритм вычисле-
ния цифрового иден-
тификатора ПО
CRC16
не требуется (защита fuse-bit прошивкой)
Нормирование метрологических характеристик датчиков проведено с учетом
влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на
ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -
высокий.
Метрологические и технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблицах
2-7.
Лист №4
Всего листов 11
Таблица 2 – Метрологические и технические характеристики датчиков для измерения избыточного давления (АДТ ДИ)
Наименование параметра
Модель АДТ ДИ
4033
Характеристика
40344035
Диапазон измерений
1
, МПа
Коэффициент перенастройки (к)
от 0 до 70
100:1
2110; 2120; 2130; 2131;2132;2140; 2141;
2142; 2150; 2151; 2160;2161; 2170; 2170
от 0 до 100
16:1
Пределы допускаемой основной
приведенной погрешности,
% от диапазона измерений
±(0,0029∙к + 0,071) при к≤10
±(0,0045∙к + 0,071) при 10<к≤30
±(0,005∙к + 0,05) при 30<к≤100
±0,075
±0,075 при к≤10,
±0,1 при 10 <к≤16;
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
±(0,08∙к +0,1)
при Т: от -10 до +60 включ. °С;
±(0,1∙к+0,15)/10 °С
±0,3
при Т: от -10 до +60 включ. °С;
±0,25 /10
о
С
±0,1; ±0,15; ±0,25; ±0,5.
±(0,01∙к+0,05)/10
о
С
жающей среды (Т), % от диапазона
измерений
Температура окружающей среды
(воздух),°С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
от -40 до +85
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
от -50 до +80
Выходной сигналот 4 до 20мА, HARTProfibus РАFoundation Fieldbus
от 4 до 20 мА, HART;
RS-485 Modbus RTU
от 10,5 до 45
от 9 до 32
от 14 до 42
от 1 до 13
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
Габаритные размеры (ДхШхВ), мм,
не более
166x91x111,5
145х110х300
_______________________
1)
Диапазон измерений в таблицах 2-7 указан от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон
измерений определяется при заказе из ряда установленного в технической документации изготовителя. Указанный диапазон измерений может быть
выражен в других единицах измерения давления:
- для датчиков применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;
- для датчиков поставляемых на экспорт в соответствии с требованиями Заказчика.
Лист №5
Всего листов 11
Таблица 3 – Метрологические и технические характеристики датчиков для измерения абсолютного и избыточного давления (АДТ АИ)
Наименование параметра
Модель АДТ АИ
Диапазон измерений
1
, МПа
Коэффициент перенастройки (к)
Характеристика
413341344135
от 0 до 70 (избыточное давление)
от 0 до 1,6 (абсолютное давление)
100:1 для избыточного давления
30:1 для абсолютного давления
Пределы допускаемой основной
приведенной погрешности,
% от диапазона измерений
для избыточного давления:
±0,075
для абсолютного давления:
±0,2
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
жающей среды (Т), % от диапазона
измерений
для избыточного давления:
±0,3 при Т: от -10 до +60 включ. °С;
±0,25 /10
о
С при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
для абсолютного давления:
±0,5 при Т: от -10 до +60 включ. °С;
±0,5 /10
о
С при Т: от -40 до -10
°С и
св. +60 до +85 включ. °С.
Температура окружающей среды
для избыточного давления
:
±(0,0029∙к + 0,071) при к≤10
±(0,0045∙к + 0,071) при 10<к≤30
±(0,005∙к + 0,05) при 30<к≤100
для абсолютного давления:
±0,2 при к≤10
±0,4 при 10<к≤30
для избыточного давления:
±(0,08∙к+0,1) при Т: от -10 до +60 включ. °С;
±(0,1∙к+0,15) /10
о
С при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
для абсолютного давления:
±(0,2∙к+0,3) при Т: от -10 до +60 включ. °С;
±(0,2∙k+0,3) /10
о
С при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
от -40 до +85
от 4 до 20 мА, HART
Profibus РА
от 10,5 до 45
Foundation Fieldbus
от 9 до 32
(воздух),°С
Выходной сигнал
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
Габаритные размеры (ДхШхВ), мм,
не более
от 1 до 13
270х154х246
Лист №6
Всего листов 11
Таблица 4 – Метрологические и технические характеристики датчиков для измерения абсолютного давления (АДТ ДА)
Наименование параметраХарактеристика
4233
Модель АДТ ДА
Диапазон измерений
1
, МПа
Коэффициент перенастройки (к)
Пределы допускаемой основной
приведенной погрешности,
±0,1 при к≤10
±0,2 при 10<к≤30
42344235
от 0 до 10
30:1
±0,1
2030; 2040; 2041, 2050, 2051
от 0 до 2,5
16:1
±0,1; ±0,15; ±0,25; ±0,5
% от диапазона измерений
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
±(0,08∙к +0,1)
при Т: от -10 до +60 включ. °С;
±(0,1∙к+0,15)/10 °С
±0,3
±(0,01∙к+0,05)/10
о
С
при Т: от -10 до +60 включ. °С;
±0,25 /10
о
С
жающей среды (Т), % от диапазона
измерений
Температура окружающей среды
(воздух),°С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
от -40 до +85
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
от -50 до +80
Выходной сигналот 4 до 20 мА, HART
Profibus РА Foundation Fieldbusот 4 до 20 мА, HART;
RS-485 Modbus RTU
от 10,5 до 45
от 9 до 32
от 14 до 42
от 1 до 13
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
Габаритные размеры (ДхШхВ), мм,
не более
166x91x111,5
145х110х300
Лист №7
Всего листов 11
Таблица 5 – Метрологические и технические характеристики датчиков для измерения разрежения (АДТ ДВ) и разрежения – избыточное
давление (АДТ ДИВ)
АДТ ДВ: 2210; 2220; 2230; 2240 2241; 2242
от -100 до 0 кПа
Наименование параметра
Модель
Диапазон измерений
1
Коэффициент перенастройки (к)
Характеристика
АДТ ДИВ: 2310; 2320; 2330; 2340; 2341; 2342
от ±0,1кПа до -0,1 плюс 2,4 МПа
16:1
Пределы допускаемой основной
приведенной погрешности,
% от диапазона измерений
±0,075 при к≤10,
±0,1 при 10 <к≤16;
±0,1; ±0,15; ±0,25; ±0,5.
±(0,01∙к+0,05)/10
о
С
от -50 до +80
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
жающей среды (Т), % от диапазона
измерений
Температура окружающей среды
(воздух),°С
Выходной сигнал
от 4 до 20 мА, HART; RS-485 Modbus RTU
от 14 до 42
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
Габаритные размеры (ДхШхВ), мм,
не более
от 1 до 13
145х110х300
Лист №8
Всего листов 11
Таблица 6 – Метрологические и технические характеристики датчиков для измерения дифференциального давления (АДТ ДД)
±0,1; ±0,15; ±0,25; ±0,5
Характеристика
4435
Наименование параметра
Модель АДТ ДД
Диапазон измерений
1
, МПа
44334434
от 0 до 3
2410; 2420; 2430;2440; 2450; 2460
от 0 до 16
Коэффициент перенастройки (к)100:1 (линейная характеристика)
16
:
1
30:1 (корневая характеристика)
Пределы допускаемой основной
приведенной погрешности,
% от диапазона измерений
для линейной характеристики
:
±0,075
для корневой характеристики:
±0,2
± 0,075 при к≤10,
±0,1 при 10 <к≤16;
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
жающей среды (Т), % от диапазона
измерений
для линейной характеристики
:
±(0,0029∙к +0,071) при к≤10,
±(0,0045∙к +0,071) при 10<к≤30,
±(0,005∙к+0,05) при 30<к≤100;
для корневой характеристики:
±0,2 при к≤10
±0,4 при 10<к≤30
±(0,08∙к +0,1)
при Т: от -10 до +60 включ. °С;
±(0,1∙к+0,15)/10 °С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
±0,3
при Т: от -10 до +60 включ. °С;
±0,25 /10
о
С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С.
±(0,01∙к+0,05)/10
о
С
Температура окружающей среды
от -40
д
о +85от -50
д
о +80
(воздух),°С
Выходной сигнал
от 4 до 20мА,
HART
Profibus PAFoundation Fieldbus
от 10,5 до 45
от 9 до 32
от 4 до 20 мА, HART;
RS-485 Modbus RTU
от 14 до 42
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
от 11 до 13
Габаритные размеры (ДхШхВ), мм,
198x100x
1
44145х110х
3
00
не более
Лист №9
Всего листов 11
Таблица 7 – Метрологические и технические характеристики датчиков для измерения гидростатического давления (АДТ ДГУ)
Наименование параметраХарактеристика
463346344635
от 0 до 500
Модель АДТ ДГУ
Диапазон измерений
1
, кПа
Коэффициент перенастройки (к)
100:1
2520; 2530; 2540
от 0 до 250
16:1
Пределы допускаемой основной
приведенной погрешности,
% от диапазона измерений
±0,15
±0,1; ± 0,15; ±0,25; ±0,5
Пределы дополнительной приве-
денной погрешности от воздейст-
вия изменений температуры окру-
жающей среды (Т), % от диапазона
измерений
±0,15 при к≤10
±0,3 при 10<к≤30
±(0,0075∙к +0,075) при 30<к≤100
для ВПИ 25 кПа
±(0,5∙к+0,2)
при Т: от -10 до +60 включ. °С;
±(0,25∙к+0,15) /10
о
С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С;
для ВПИ 60 кПа
±(0,3∙к+0,2)
при Т: от -10 до +60 включ. °С;
±(0,15∙к+0,15) /10
о
С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С;
для ВПИ 160 и 500 кПа
±(0,25∙к+0,2)
при Т: от -10 до +60 включ. °С;
±(0,12∙к+0,15) /10
о
С
при Т: от -50 до -10 °С и
св. +60 до +85 включ. °С.
для ВПИ 25 кПа
±0,70
при Т: от -10 до +60 включ. °С;
±0,40 /10
о
С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С;
для ВПИ 60 кПа
±0,50
при Т: от -10 до +60 включ. °С;
±0,30 /10
о
С
при Т: от -40 до -10 °С и
св. +60 до +85 включ. °С;
для ВПИ 160 и 500 кПа
±0,45
при Т: от -10 до +60 включ. °С;
±0,27 /10
о
С
при Т: от -50 до -10 °С и
св. +60 до +85 включ. °С.
±(0,01∙к+0,05)/10
о
С
от -40 до +85
от -50 до +80
Температура окружающей среды
(воздух),°С
Выходной сигнал
от 4 до 20мА, HARTProfibus PA
Foundation Fieldbus
от 4 до 20 мА, HART;
RS-485 Modbus RTU
от 10,5 до 45
от 9 до 32
от 14 до 42
от 11 до 13
Напряжение питание, В
(постоянного тока)
Масса, кг, не более
Габаритные размеры (ДхШхВ), мм,
не более
198x100x144
145х110х300
Лист №10
Всего листов 11
Знак утверждения типа
наносится на корпус датчика фотохимическим или другим способом на планку, наклеивае-
мую на корпус и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 8
Наименование
Датчик давления
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
модель
ПС
РЭ
МЦКЛ.0203.МП
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МЦКЛ.0203.МП «Датчики давления АДТ.
Методика поверки», утвержденным ЗАО КИП «МЦЭ» 19.08.2016 г.
Основные средства поверки:
- манометр абсолютного давления МПА-15, пределы допускаемой основной по-
грешности:
±6,65 Па в диапазоне от 0 до 20 кПа;
±13,3 Па в диапазоне от 20 до 133 кПа;
±0,01% от действительного значения измеряемого давления в диапазоне от 133 до
400 кПа;
- микроманометр МКМ-4, диапазон измерений от 0,1 до 4,0 кПа; класс точности
0,01;
- микроманометр МКВ-250-0,02, диапазон измерений от 0 до 2,5 кПа; класс
точности 0,01;
- манометр избыточного давления грузопоршневой МП-60, диапазон измерений
от 0,1 до 6 МПа; класс точности 0,01;
- манометр избыточного давления грузопоршневой МП-2500, диапазон измерений
от 5 до 250 МПа; класс точности 0,01;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ
4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы
допускаемой абсолютной погрешности (10
-4
I+1) мкА.
Знак поверки наносится на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений
изложены в документе «Датчики давления АДТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам
давления АДТ
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ8.187-76Государственнаясистемаобеспеченияединстваизмерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств
измерений разности давлений до 4∙10
4
Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне
от 1 до 1∙10
6
Па
Лист №11
Всего листов 11
ГОСТ 22520–85Датчикидавления,разреженияиразностидавлений
с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 26.51.52-003-17080084-2016 Датчики давления АДТ. Технические условия.
Изготовитель
Закрытое акционерное общество «СКАД тех»
(ЗАО «СКАД тех», ИНН 7722798039)
129090, РФ, г. Москва, Олимпийский проспект, дом 16, строение 5.
телефон/факс: +7 (495) 374 80 32
Испытательный центр
Закрытое акционерное общество
(ЗАО КИП «МЦЭ»)
125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
телефон: +7 (495) 491 78 12, +7 (495) 491 86 55
e-mail:
,
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств изме-
рений в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____ » ___________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32045-06 | Датчики давления | РПГ | ООО "Сенсор", г.Москва | 2 года | Перейти |
| 67954-17 | Преобразователи давления измерительные | ЭЛЕМЕР-АИР-30М | ООО НПП "ЭЛЕМЕР", г.Москва | 5 лет | Перейти |
| 52161-12 | Датчики давления пьезорезистивные | XT-190M | Фирма "Kulite Semiconductor Products, Inc.", США | 1 год | Перейти |
| 74164-19 | Датчики температуры | ТР, ТП | ООО "Теплоприбор-Сенсор", г.Челябинск | 4 года; 5 лет - для ТР с ЧЭ классов А, В и диапазоном измерений -50 … +300 °С; 2 года - для ТР с ЧЭ классов АА, 1/3 В, для ТП с ЧЭ класса 1 с верхним пределом диапазона св. +600 °С, для ТП с ЧЭ класса 2 с верхним пределом диапазона св. +800 °С; 1 год - для ТП с НСХ типов R, S, B | Перейти |
| 74748-19 | Датчики уровня | LLT-MS | ООО "РивалКом", г.Набережные Челны | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
