Датчики-газоанализаторы паров КРТ ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ, ГРСИ 65301-16
Номер госреестра:
65301-16
Наименование СИ:
Датчики-газоанализаторы паров КРТ
Обозначение типа:
ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ
Производитель:
ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63743
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ
Назначение средства измерений
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ (да-
лее – газоанализаторы) предназначены для непрерывного автоматического измерения массо-
вой концентрации паров гидразин-гидрата в воздухе рабочей зоны.
Описание средства измерений
Принцип измерений газоанализаторов – электрохимический, основанный на электро-
химическом окислении паров гидразин-гидрата на поверхности рабочего электрода электро-
химической ячейки (далее – ЭХЯ). Электрический ток, который возникает при этом, про-
порционален содержанию концентрации паров гидразин-гидрата в анализируемой среде.
Газоанализаторы представляют собой стационарный автоматический прибор непре-
рывного действия.
Способ отбора пробы – принудительный, обеспечивается встроенным побудителем
расхода.
Газоанализаторы обеспечивают выполнение следующих функций:
а) измерение массовой концентрации паров гидразин-гидрата в воздухе;
б) выдачу выходного сигнала постоянного тока (4 – 20) мА, пропорционального изме-
ренному значению массовой концентрации;
в) выдачу прерывистой световой сигнализации красного цвета СИГНАЛИЗАЦИЯ при
достижении измеренных значений массовой концентрации порога срабатывания сигнализа-
ции ПОРОГ1;
г) выдачу прерывистой световой сигнализации повышенной частоты красного цвета
СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога
срабатывания сигнализации ПОРОГ2;
д) выдачу световой индикации зеленого цвета ПИТАНИЕ при подключении газоана-
лизаторов к источнику напряжения питания постоянного тока;
е) выдачу непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и
фиксированного значения тока (1,0 ± 0,2) мА либо (2,0 ± 0,2) мА в линию выходного сигнала
постоянного тока в случае неисправности газоанализаторов;
ж) связь с внешними устройствами по цифровому каналу связи, имеющему следую-
щие характеристики:
- интерфейс RS485;
- протокол обмена – MODBUS RTU;
- номинальная цена единицы наименьшего разряда кода – 0,001 мг/м
3
.
Газоанализатор выполнены в металлическом корпусе. В нижней части корпуса распо-
ложен дренажный клапан, штуцеры ввода и вывода пробы, кабельный ввод для подключения
цепи питания и внешних устройств. На крышке расположены сигнальные лампы
«ПИТАНИЕ» и «СИГНАЛИЗАЦИЯ».
Газоанализаторы ДАРТ-А-ВЗ относятся к взрывозащищённому электрооборудованию
группы II по ГОСТ 30852.0-2002 и предназначены для применения во взрывоопасных зонах
в соответствии с установленной маркировкой взрывозащиты 1ExdIIВT4.
ИБЯЛ.413411.054-02
ДАРТ-А
Невзрывоопасная
ИБЯЛ.413411.054-04
ДАРТ-А-ВЗ
Взрывоопасная
зоанализаторов
Лист № 2
Всего листов 7
Обозначения модификаций газоанализаторов, условное наименование газоанализато-
ров, зона размещения соответствуют данным, приведенным в таблице 1.
Таблица 1
Обозначение газоанализаторов
Условное наименование га-
Зона размещения
Внешний вид газоанализатора, места пломбирования от несанкционированного дос-
тупа и нанесения знака поверки показаны на рисунке 1.

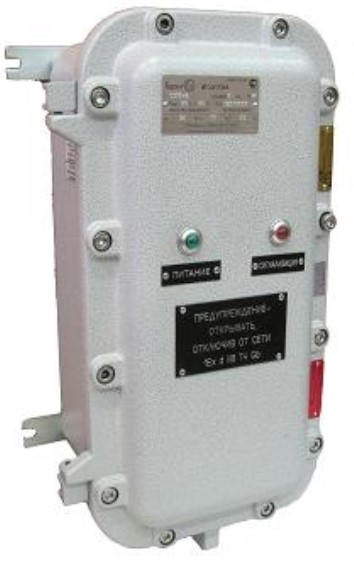

1а) Внешний вид газоанализатора с закрытой
крышкой (место нанесения знака поверки
указано стрелкой)

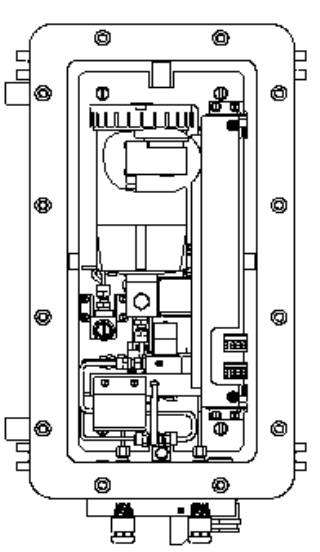

1б) Внешний вид газоанализатора с откры-
той крышкой (места пломбирования указа-
ны стрелками)
Рисунок 1 – Внешний вид датчика-газоанализатора паров КРТ ДАРТ
модификаций ДАРТ-А, ДАРТ-А-ВЗ
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее – ПО).
Идентификационные данные ПО приведены в таблице 2.
ПО выполняет следующие функции:
- расчет содержания определяемого компонента;
- формирование выходного сигнала постоянного тока пропорционального содержа-
нию определяемого компонента;
место
нанесения
знака
поверки
Лист № 3
Всего листов 7
- выдачу световой сигнализации при превышении установленных пороговых значений
определяемого компонента и неисправности газоанализатора;
- связь с внешними устройствами по цифровому каналу связи.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер)* ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Таблица 2
Gidrazin.hex
1
6815
CRC-16
* Номер версии (идентификационный номер) программного обеспечения должен быть не
ниже указанного в таблице.
ПО газоанализаторов соответствует ГОСТ Р 8.654-2015. Уровень защиты ПО от не-
преднамеренных и преднамеренных изменений осуществляется посредством механического
опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании мет-
рологических характеристик.
В комплекте с газоанализатором может поставляться автономное (сервисное) про-
граммное обеспечение «DART.exe», предназначенное для визуализации измеренных значе-
ний содержания определяемого компонента.
Гиразин-гидрат
N
2
H
4
×
H
2
O
3
Метрологические и технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таб-
лицах 3 и 4.
Таблица 3
Диапазон измеренийПределы допускаемой основной
Определяемый
(преобразования*) погрешности
компонент
массовой концентрации,
абсолютнойотносительной
мг/м
Δ, мг/м
3
δ, %
от 0,0 до 0,1 включ.±0,025-
свыше 0,1 до 1,0-±25
* Номинальная статическая характеристика преобразования газоанализаторов по выход-
ному сигналу постоянного тока I, мА, имеет вид
I = I
н
+ K
п
·С
вх
,
где I
н
– нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА;
С
вх
– действительное значение массовой концентрации определяемого компонента на вхо-
де газоанализаторов, мг/м
3
;
K
п
– номинальный коэффициент преобразования, равный 16 мА/мг/м
3
.
Лист № 4
Всего листов 7
6,0
±1,0
±1,5
±1,0
12
5
35000
от +1 до +45
от 30 до 80
от 84,0 до 106,7
от 10 до 55
10
–2
0,02 мг/м
3
0,03 мг/м
3
0,31 мг/м
3
Значение
10
30
от 18 до 32
25
260
230
470
20
30*
2
Таблица 4
Параметр
Предел допускаемого относительного среднего квадратического
отклонения случайной составляющей погрешности, %
Пределы допускаемой дополнительной погрешности при измене-
нии температуры окружающей среды и анализируемой газовой
смеси в диапазоне от +1 до +45 °С от значения температуры, при
которой определялась основная погрешность, в долях от предела
допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности при измене-
нии относительной влажности анализируемого газа в диапазоне от
30 до 80 % от номинального значения относительной влажности
60 % при температуре +25 °С, в долях от предела допускаемой ос-
новной погрешности
Пределы допускаемой дополнительной погрешности при измене-
нии атмосферного давления в диапазоне от 84,0 до 106,7 кПа от
значения давления, при котором определялась основная погреш-
ность, в долях от предела допускаемой основной погрешности
Предел допускаемого интервала времени непрерывной работы без
корректировки показаний по ПГС, месяцев, не менее
Предел допускаемого времени установления показаний Т
0,9
, мин
Время прогрева, мин, не более
Время срабатывания сигнализации превышения пороговых значе-
ний, мин, не более
Электрическое питание постоянным током напряжением, В
Потребляемая электрическая мощность, Вт, не более
Габаритные размеры, мм, не более
– длина
– ширина
– высота
Масса, кг, не более
Средняянаработканаотказгазоанализаторавусловиях
эксплуатации, с учетом технического обслуживания, ч
Назначенный срок службы (без учета ЭХЯ), лет
Срок службы ЭХЯ, лет, не менее
Условия эксплуатации:
– диапазон температуры окружающей среды,
o
C
– диапазон относительной влажности окружающей среды при
температуре +25
o
C (без конденсации влаги), %
– диапазон атмосферного давления, кПа
– синусоидальная вибрация в диапазоне частот с амплитудой
смещения, равной 0,35 мм, Гц
– массовая концентрация пыли в воздухе, не более, г
/
м
3
– содержание коррозионно-активных агентов в атмосфере на от-
крытом воздухе, мг
/
м
3
, не более
а) хлоридов
б) сульфатов
в) сернистого газа
Примечание: *при периодичности капитального ремонта – 10 лет (ГОСТ 18322-78).
Лист № 5
Всего листов 7
20 мг/м
3
1000 млн
-1
0,5 мг/м
3
1,0 мг/м
3
2,0 г/м
3
2,0 мг/м
3
0,5 ПДК*
Продолжение таблицы 4
Параметр
Значение
Газоанализаторы устойчивы к содержанию неизмеряемых компо-
нентов в анализируемой пробе, не более:
оксид углерода
диоксид углерода
формальдегид
фенол
этиловый спирт
уксусная кислота
алкилзамещенные гидразины, гидразин
Степень защиты газоанализаторов по ГОСТ 14254-96IP65
По способу защиты персонала от поражения электрическим током газоанализаторы
относятся к классу III по ГОСТ 12.2.007.0-75
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по
ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011
Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008
Примечание: *ПДК – предельно-допустимая концентрация по ГОСТ 12.1.005-88
Знак утверждения типа
Наносится на табличку на корпусе газоанализатора и на титульный лист Руководства
по эксплуатации типографским способом.
Обозначение
Наименование
1 экз.
Согласно
ИБЯЛ.413411.054 ВЭ
Комплект ЗИП
Комплектность средства измерений
Комплектность поставки газоанализаторов приведена в таблице 5.
Таблица 5
Кол.Примечание
ИБЯЛ.413411.054
1 шт.Согласно заявке
ИБЯЛ.413411.054 ВЭ
Датчик-газоанализатор
паровКРТДАРТмодификаций
ДАРТ-А, ДАРТ-А-ВЗ
Ведомость
эксплуатационных документов
Комплект
эксплуатационных документов:
МП-242-2004-20161.Датчики-газоанализаторыпаров КРТ
ДАРТ модификаций ДАРТ-А, ДАРТ-А-
ВЗ. Методика поверки»1
ИБЯЛ.413411.054 РЭ22. Датчики-газоанализаторы паров компл.
(ИБЯЛ.413411.054 РЭ4) КРТ ДАРТ. Руководство по эксплуа-
тации
ИБЯЛ.413411.054 ФО2 3. Формуляр
1 Согласно
компл. ведомости ЗИП
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП-242-2004-2016 «Датчики-газоанализаторы паров КРТ
ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ Методика поверки», утвержденному ФГУП
«ВНИИМ им. Д.И. Менделеева» «18» августа 2016 г.
Основные средства поверки:
Средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массо-
вой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом)
фотометрическим методом»:
спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм,
абсолютная погрешность не более ±1 %.
Знак поверки наносится на прибор, как указано на рисунке 1 в виде наклейки или от-
тиска поверительного клейма.
Сведения о методиках (методах) измерений
МетодикиизмеренийприведенывРуководствепоэксплуатации
ИБЯЛ.413411.054 РЭ2 и ИБЯЛ.413411.054 РЭ4.
Нормативные и технические документы, устанавливающие требования к датчикам-
газоанализаторам паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ
Приказ Министерства здравоохранения и социального развития Российской Федерации
№ 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государст-
венного регулирования обеспечения единства измерений и производимых при выполнении
работ по обеспечению безопасных условий и охраны труда, в том числе на опасных произ-
водственных объектах, и обязательных метрологических требований к ним, в том числе по-
казателей точности», п. 43
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны
Датчики-газоанализаторыпаровКРТДАРТ.Техническиеусловиячасть2.
ИБЯЛ.413411.054 ТУ1.
Изготовитель
ФГУП «СПО «Аналитприбор», ИНН 6731002766
Адрес: Россия, г. Смоленск
214031, ул. Бабушкина, 3
Телефон: 4812) 31-12-42
Факс: (4812) 31-75-16
e-mail:
http//
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http//
e-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56247-14 | Датчики давления | ТЖИУ406, ТЖИУ406-М100 | ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА), г.Москва | 4 года - для датчиков с погрешностью ±0,1 %; ±0,15 %; 5 лет - для датчиков с погрешностью ±0,25 %; ±0,5 % | Перейти |
| 71146-18 | Газоанализаторы | Vector | Фирма "ESP Safety Inc.", США | 1 год | Перейти |
| 1543-67 | Газоанализаторы универсальные переносные | УГ-2 | Черкасский государственный завод химреактивов, Украина, г.Черкассы | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 21901-01 | Датчики давления | ДАГ-530 | ООО "Дитангаз", г.Нижний Новгород | 1 год | Перейти |
| 17974-98 | Датчики давления | МС2000 | ЗАО "Манометр-Сервис", г.Москва | 2 года - для датчиков с допуск. осн. погрешностью ±0,2 и ±0,25 %; 3 года - для других | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
