Датчики тензорезисторные весоизмерительные "колонного типа" 9035, 4518, 4126, ГРСИ 65294-16
Номер госреестра:
65294-16
Наименование СИ:
Датчики тензорезисторные весоизмерительные "колонного типа"
Обозначение типа:
9035, 4518, 4126
Производитель:
ООО Управляющая компания "Сибтензоприбор", г.Кемерово
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63736
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики тензорезисторные весоизмерительные «колонного типа» модели 9035,
4518, 4126
Назначение средства измерений
Датчики тензорезисторные весоизмерительные «колонного типа» модели 9035, 4518,
4126 (далее – датчики) предназначены для преобразования измеряемой нагрузки в аналого-
вый нормированный электрический сигнал.
Описание средства измерений
Основа конструкции датчиков – это упругий элемент. В средней части упругого эле-
мента наклеены тензорезисторы. Тензорезисторы соединены между собой в мостовой схеме.
В датчиках выполнена полость для размещения печатной платы и регулировочных ре-
зисторов. С целью герметизации и защиты от несанкционированного доступа полость, где
установлена печатная плата и регулировочные резисторы, заполнена герметиком.
Упругий элемент и тензорезисторы находятся в защитном корпусе, на котором уста-
новлен выходной разъем или кабельный вывод, через который осуществляется соединение
датчика со вторичной аппаратурой.
Принцип действия датчиков основан на изменении электрического сопротивления
тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в мес-
тах наклейки тензорезисторов к упругому элементу датчика, под воздействием прилагаемой
нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и
появление в диагонали моста электрического сигнала, изменяющегося пропорционально на-
грузке. Вид нагрузки датчиков – сжатие.
Пломбирование корпуса датчиков не предусмотрено.
Структура условного обозначения датчиков:
Датчик XXXX-A-B-C-D, где
XXXX – модель датчика: 4518; 4126; 9035;
A– максимальная нагрузка датчика в тоннах;
B– исполнение датчика: с кабельным выводом (К) или с разъемом (Р);
C– класс точности по ГОСТ 8.631-2013;
D – сопротивление мостовой схемы.

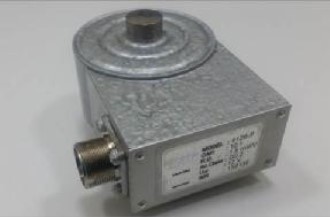

Внешний вид датчиков приведен на рисунке 1.
Модель 9035Модель 4126Модель 4518
Рисунок 1 – Внешний вид датчиков
Лист № 2 Trial
листов 4
Программное обеспечение
Программное обеспечение отсутствует.
характеристик
20; 50
ГОСТ 8.631-2013
Метрологические и технические характеристики
Метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1
Наименование
и
параметра или
Значение характеристики
Модель датчика451841269035
Максимальная нагрузка(E
max
), 10; 20; 50; 100; 150; 0,05; 0,1; 0,2; 0,5;
т 200 1,0; 2,0; 5,0; 10,0
Класс точности по
С1; С3D0.2 С1; С3
ных интервалов, n
0
E/n
Максимальное число повероч-
1000; 30002001000; 3000
max
Минимальная статическая на-
грузка, относительная, %
Значение поверочного интер-
вала v, кг
max max
v/2
1,5±0,5 %
0,7
12
Ом700±20,0
Относительный v
min
E
max
/v
min
Минимальный поверочный ин-
тервал v
min
, кг
Безопасная перегрузка, %125
Относительный выходной сиг-
нал, мВ/В
Доля от приделов допускаемой
погрешности весов
Обозначение по влажностиСН
Максимальное напряжение пи-
тания, В
Входное сопротивление, R
LC
,380±2,0;
380±2,0380±2,0
700±4,0
Выходное напряжение, Ом400±4,0;
400±4,0400±4,0
1000
туры, °С
Сопротивление изоляции,
МОм, не менее
Предельные значения темпера-
от -50 до +50
14254
Степень защиты по ГОСТ
IP68IP65
т
Модель датчика4126
Максимальная нагрузка (E
max
),
102050100150200
20; 50
Габаритные размеры (длина×Ø73×Ø89×75× Ø100×Ø120×Ø140×Ø160×
ширина×высота), мм, не более 65× 116 12390× 140 140×160 124×80 140×200
Масса, кг, не более 1,3 1,5 2,4 4,5 6,0 8,5
Модель датчика 4518 9035
Максимальная нагрузка (E
max
),0,05; 0,1; 0,2;
т 0,5; 1,0; 2,0
5,010,0
Лист № 3
Всего листов 4
Значение характеристики
Нагрузка, v
Ø89×150×125Ø145×160×52 Ø165×180×60
Ø165×180×
70
Наименование параметра или
характеристики
Габаритные размеры (длин-
на×ширина×высота), мм, не
более
Масса, кг, не более
Модель датчика
свыше
2000
3,34,15,86,5
9035; 4518 4126
от 0 до от 500 до от 0 до от 50 до
500 2000 50 200
включ. включ. включ. включ.
свыше
200
Пределы допускаемой погреш-
ности
±0,35v±0,7v±1,05v±0,35v±0,7v±1,05v
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
1 шт.
Кол-во
1 шт.
1 экз.
Комплектность средства измерений
Комплектность датчиков приведена в таблице 2.
Таблица 2.
Наименование
Датчик (модель по заказу)
Руководство по эксплуатации совмещённое с паспортом
Розетка 2РМ18КПН7Г1В1 или ОНЦ-РГ-09-7/18Р13
(для исполнения датчика с разъемом)
Дополнительные аксессуары (по заказу потребителя)
1 компл.
Поверка
осуществляется по ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические тре-
бования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-ого разряда по ГОСТ Р 8.640-2014 «ГСИ. Государственная по-
верочная схема для средств измерений силы» с пределами допускаемых доверительных гра-
ниц относительной погрешности, не превышающими 1/3 от пределов допускаемой погреш-
ности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
АЖЕ 2.320.013 РЭ «Датчики тензорезисторные весоизмерительные «колонного типа»
модели 9035, 4518, 4126. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам тензорезистор-
ным весоизмерительным «колонного типа» модели 9035, 4518, 4126
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений
силы
ТУ4273-019-16695547-2015Датчикитензорезисторныевесоизмерительные
«колонного типа». Технические условия.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью Управляющая компания «СИБТЕНЗОПРИБОР»
(ООО УК «СИБТЕНЗОПРИБОР»).
Юридический адрес: 650070 г. Кемерово, Кемеровская область, пер. Щегловский, д. 1,
офис 4.
Почтовый адрес: 652300, г. Топки, Кемеровской обл., ул. Заводская, д. 1.
ИНН 4205274144.
Телефон: (384-2) 77-75-35, факс: (384-54) 4-72-82.
Е-mail:
.
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический
центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны Рос-
сии)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23; факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.
«____»_______________2016 г.
