Номер госреестра:
65290-16
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
ЗНГ-СВЭЛ-110
Производитель:
ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63732
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНГ-СВЭЛ-110
Назначение средства измерений
Трансформаторы напряжения ЗНГ-СВЭЛ-110 (далее – трансформаторы) предназначены
для передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты класса напряжения 110 кВ.
Описание средства измерений
Принципдействиятрансформаторовнапряженияоснованнапреобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы заземляемые, однофазные, электромагнитные, четырехобмоточные, с
газовой изоляцией.
Внешний вид трансформаторов приведен на рисунке 1.
Магнитопровод стержневого типа, намотан из электротехнической стали, разрезной.
Обмотки расположены на магнитопроводе концентрически.
Первичная обмотка защищена экраном, повышающим электрическую прочность
трансформаторов при воздействии грозовых импульсов напряжения.
Первая вторичная обмотка («У») предназначена для учета электроэнергии, вторая
вторичная обмотка («И») – для измерений, дополнительная вторичная обмотка («Д») – для
защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции
сети.
Обмотки с магнитопроводом помещены в герметичный резервуар, который заполнен
элегазом, являющимся изолирующей средой. Заполнение трансформатора газом производится
через клапан автономной герметизации.
Для защиты трансформатора от чрезмерного повышения давления (например, при
заполнениигазомиливнутреннемдуговомперекрытии)врезервуареимеется
предохранительная мембрана. Для контроля давления элегаза трансформаторы снабжены
сигнализатором.
В верхней части трансформаторов расположен высоковольтный вывод «А» первичной
обмотки.
Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки
расположены на клеммнике, закрываемом пломбируемой крышкой, а вывод заземления –
спереди на фланце бака.
На опорной поверхности трансформаторов расположены четыре втулки с отверстиями
диаметром 22 мм, предназначенные для крепления трансформаторов на месте установки.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве – вертикальное.
Лист № 2
Всего листов 4

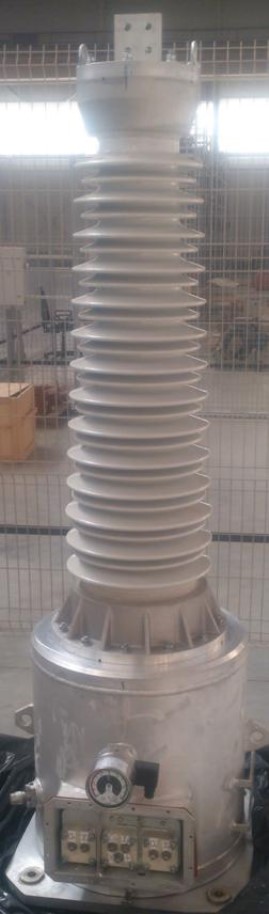

Рисунок 1 – Внешний вид трансформаторов напряжения ЗНГ-СВЭЛ-110
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
100/√3
Значение
110
126/√3
110/√3
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение основной вторичной обмотки (для
учета, обмотка «У»), В
Номинальное напряжение основной вторичной обмотки (для
100/√3
Лист № 3
Всего листов 4
100
15150-69
Наименование характеристикиЗначение
измерений, обмотка «И»), В
Номинальное напряжение дополнительной вторичной обмотки
(обмотка «Д»), В
Номинальные мощности основных вторичных обмоток, В∙А
1)
,
в классе точности:0,2 (0,5)
–
для обмотки «У»50, 75, 100, 150
0,5 – для обмотки «И»50, 75, 100, 150
1,0 – для обмотки «И» 200
3,0 – для обмотки «И»400
Номинальная мощность дополнительной вторичной обмотки
«Д», В∙А, в классе точности:3,0 (3Р)200
Предельная мощность трансформатора, В∙А630
Номинальная частота напряжения сети, Гц 50 или 60
2)
Схема и группа соединения обмоток 1/1/1/1-0-0-0
Габаритные размеры, мм (высота×длина×ширина) 2015×845×662
Масса, кг 300
Климатическое исполнение и категория размещения по ГОСТ
У1, УХЛ1*, УХЛ1
Средняя наработка до отказа, ч40∙10
5
Установленный полный срок службы, лет 30
Примечание:
1)
– Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному
классу точности, в соответствии с заказом.
2)
– Только для трансформаторов, предназначенных для поставок на экспорт.
Нагрузки и классы точности при совместной работе вторичных обмоток приведены в таблице 2.
Таблица 2 – Характеристики вторичных обмоток при совместной работе
Условия работы обмотокНоминальная мощность, В∙А
Обмотка «У» при мощности обмотки «И» до 50 В∙А 50
Обмотка «И» при мощности обмотки «У» до 50 В∙А100
Обмотка «И» в классе точности 1,0 при отсутствии нагрузки в200
других обмотках
Обмотка «И» в классе точности 3,0 при отсутствии нагрузки в400
других обмотках
анодно-окисным
эксплуатации и
Знак утверждения типа
наноситсянатабличкутехническихданныхтрансформатора
металлофотографическим методом и на титульный лист руководства по
паспорта типографским способом.
Комплектность средства измерений
Примечание
Таблица 3 – Комплектность средства измерений
НаименованиеКол-во
Трансформатор напряжения ЗНГ-СВЭЛ-110 1 шт.
Руководство по эксплуатации 1 экз.
На партию из 3 трансформаторов,
поставляемых в один адрес
Паспорт1 экз.
Лист № 4
Всего листов 4
Руководство по эксплуатации сигнализатора1 экз.На партию из 3 трансформаторов,
давления поставляемых в один адрес
Паспорт сигнализатора давления1 экз.
ЗИП*1 к-тПо заказу
Примечание: * – А) групповой ЗИП (газотехнологическое оборудование для заправки газом от
баллона) - на партию трансформаторов, поставляемых в один адрес - 1 комплект.
Б) газ для первичного заполнения трансформаторов:
для исполнения У1 и УХЛ* – один баллон элегаза.
для исполнения УХЛ1 – один баллон элегаза и один баллон хладона.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный эталонный NVOS (рег.
№ 32397-12); прибор сравнения КНТ-05 (рег. № 37854-08); магазин нагрузок МР3025 (рег.
№ 22808-07).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения ЗНГ-СВЭЛ-110
ГОСТ 1983-2001Трансформаторы напряжения. Общие технические условия.
ГОСТ Р 8.746-2011 ГСИ.Государственнаяповерочнаясхемадлясредствизмерений
коэффициентамасштабногопреобразованияиугла фазового сдвигаэлектрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/
Ö
3 до 750/
Ö
3 кВ.
ГОСТ 8.216-2011ГСИ. Трансформаторы напряжения. Методика поверки.
0ЭТ.591.010 ТУТрансформаторы напряжения ЗНГ-СВЭЛ-110. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «СВЭЛ – Измерительные трансформаторы»
ИНН 6673206951
Адрес: 620012, Россия, г. Екатеринбург, пл. Первой пятилетки, цех 63, п/о 12, а/я 242
Тел./факс: +7(343) 253-50-21 / +7(343) 253-50-12
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»___________2016 г.
