Системы измерительные HandySCAN3D, HandyPROBE+C-Tarck, MetraSCAN3D+C-Track, ГРСИ 65271-16
Номер госреестра:
65271-16
Наименование СИ:
Системы измерительные
Обозначение типа:
HandySCAN3D, HandyPROBE+C-Tarck, MetraSCAN3D+C-Track
Производитель:
Фирма "Creaform Inc. (Headguarters)", Канада; Филиал: Фирма "Creaform France SAS", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63712
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
СистемыизмерительныеHandySCAN3D,HandyPROBE+C-Тrack,
MetraSCAN3D+С-Тrack
Назначение средства измерений
Системы измерительные HandySCAN3D, HandyPROBE+C-Тrack, MetraSCAN3D+C-
Тrack (далее - системы) предназначены для линейных измерений геометрических
параметров поверхностей изделий сложной формы.
Описание средства измерений
Принципдействиясистемоснованнапримененииметодовоптической
триангуляции.
Конструктивно система HandySCAN3D состоит из лазерного излучателя и двух
камер. В системе HandySCAN3D используется триангуляция оптических рефлекторов для
определения его положения относительно сканируемого объекта бесконтактным методом
с последующей обработкой объемного изображения с помощью программного
обеспечения.
Конструктивносистемы HandyPROBE+C-Тrack состоятиз беспроводного
измерительного щупа HandyPROBE (далее – щуп HandyPROBE) и трекера C-Тrack. С
помощью щупа HandyPROBE со сферическим наконечником выполняют измерения
объекта контактным методом.
КонструктивносистемыMetraSCAN3D+C-Тrackсостоятизсканера
MetraSCAN3D, со встроенным лазерным излучателем и двумя камерами, трекера C-Тrack.
С помощью сканера MetraSCAN3D выполняют сканирование объекта бесконтактным
методом, с последующей обработкой объемного изображения с помощью программного
обеспечения.
С помощью трекера C-track определяется положение щупа HandyPROBE или
сканера MetraSCAN3D и измеряемого объекта. Трекер C-track осуществляет привязку
системы координат к измеряемому объекту за счет определения координат размещенных
на нем маркеров. Встроенные инфракрасные светодиоды в трекере C-track используются
для подсветки маркеров.
Фотограмметрическая видеокамера MaxSHOT3D (далее - MaxSHOT3D) в составе
системы позволяет расширить диапазон измерений для сканирования крупногабаритных
изделий.
Исполнениясистемотличаютсядиапазонамиизмеренийипределами
допускаемой абсолютной погрешности измерений.
Пломбирование осуществляется путем заливки винта на системе и установкой
клейма фирмой-изготовителем.
Общий вид систем приведен на рисунке 1.
Лист № 2
Всего листов 9
а)б)
в)г)
д)

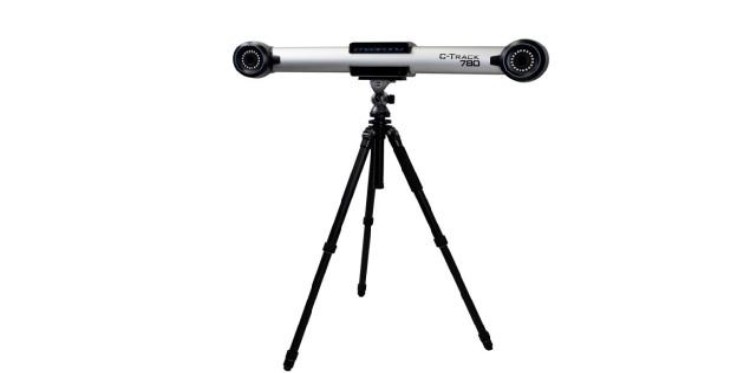

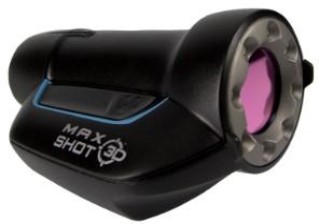

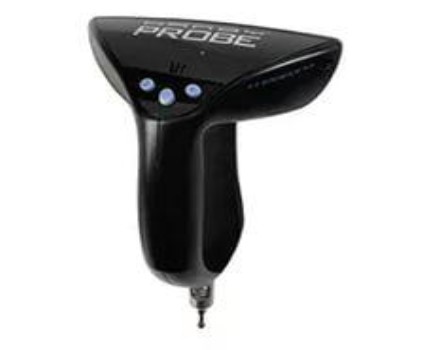

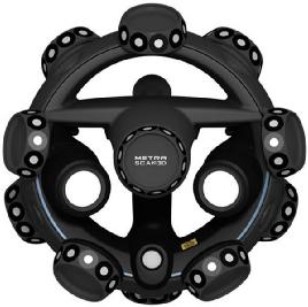

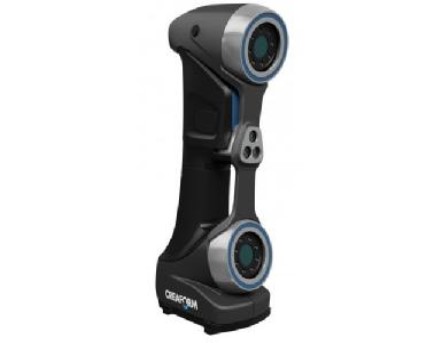

Рисунок 1 – Внешний вид систем
а) система HandySCAN3D; б) система HandyPROBE; в) система MetraSCAN3D;
г) MaxSHOT3D; д) C-Тrack
Лист № 3
Всего листов 9
Программное обеспечение
Системы имеют автономное программное обеспечение VXelements, входящее в
комплект поставки. Программное обеспечение обеспечивает сбор, запись, обработку и
отображение результатов измерений и хранение.
Программноеобеспечениесоответствуетсреднемууровнюзащитыот
непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование программногоVXelements
обеспечения
Номерверсии(идентификационныйномер)не ниже 4.0
программного обеспечения
идентификатор
(контрольная сумма
Цифровой
обеспечения
кода)
программного 72954aca02e45d3b0cb9ce20e9f3a046
исполняемого
Алгоритм вычисления контрольной суммыMD5
Влияниепрограммногообеспечениябылоучтенопринормировании
метрологических характеристик.
Лист № 4
Всего листов 9
Метрологические и технические характеристики
Метрологические и технические характеристики систем HandySCAN3D представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики систем HandySCAN3D
Наименование характеристики и единицы величинЗначение характеристики/ исполнение системы
300300+MaxSHOT3D700700+MaxSHOT3D
Диапазон измерений линейных размеров, мот 0,1 до 4,0 от 3,0 до 10,0 от 0,1 до 4,0 от 3,0 до 10,0
Пределы допускаемой абсолютной погрешности измерений ±(0,020+0,100·L*) ±(0,020+0,025·L) ±(0,020+0,060·L) ±(0,020+0,025·L)
линейных размеров, мм
Минимальное расстояние до измеряемого объекта, мм300
Габаритные размеры, мм, не более 122х77х294
Габаритные размеры MaxSHOT3D, мм, не более 136х153х76
Масса, кг, не более 0,85
Масса MaxSHOT3D, кг, не более 0,44
Параметры электропитанияНапряжение (220±22) В или (110±11) В переменного тока частотой (48-62) Гц,
потребляемая мощность не более 160 Вт
Диапазон температуры окружающего воздуха, °Сот 5 до 40
Относительная влажность окружающего воздуха, %, не более 90
Средний срок службы, лет 8
Наработка на отказ, ч, не менее 15000
* L – здесь и далее измеряемая длина в м
Лист № 5
Всего листов 9
Метрологические и технические характеристики систем HandyPROBE+C-Track представлены в таблице 3.
Таблица 3 - Метрологические и технические характеристики систем HandyPROBE+C-Track
Наименование характеристики иЗначение характеристики/ исполнение системы
единицы величинHandyPROBE+ HandyPROBE+HandyPROBE+ HandyPROBE+ HandyPROBE+ HandyPROBE+
C-Track380C-Track380+ C-Track 780C-Track 780+C-Track 1480C-Track 1480+
MaxSHOT3DMaxSHOT3DMaxSHOT3D
Диапазон измерений линейных-от 3,0 до 10,0 -от 3,0 до 10,0 -от 3,0 до 10,0
размеров, м
Диапазон измерений линейных
размеров, м:---
по оси Х от 0 до 2,747 от 0 до 3,165 от 0 до 3,680
по оси Y от 0 до 1,964 от 0 до 2,404 от 0 до 2,941
по оси Z от 0 до 1,320 от 0 до 2,025 от 0 до 2,895
Пределыдопускаемойабсолютной±0,075±(0,045+0,025·L)±0,085±(0,055+0,025·L)±0,170±(0,095+0,025·L)
погрешностиизмерений линейных
размеров, мм
Габаритные размеры, мм, не более159х87х204
1035х169х140
136х153х76
Габаритные размеры С-Track, мм, не
более
Габаритные размеры MaxSHOT3D, мм,
не более
Масса, кг, не более
Масса С-Track, кг, не более
Масса MaxSHOT3D, кг, не более
Параметры электропитания
0,45
5,50
0,44
напряжение (220±22) В или (110±11) В переменного тока частотой (48-62) Гц,
потребляемая мощность не более 160 Вт
от 5 до 40
90
Диапазон температуры окружающего
воздуха, °С
Относительная влажность
окружающего воздуха, %, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
8
15000
Лист № 6
Всего листов 9
Метрологические и технические характеристики систем MetraSCAN3D+C-Track представлены в таблице 4.
90
Таблица 4 - Метрологические и технические характеристики систем MetraSCAN3D+C-Track
Наименование характеристики и единицы величинЗначение характеристики/ исполнение системы
MetraSCAN3D70+MetraSCAN3D70+ MetraSCAN3D210+ MetraSCAN3D210+
C-Track C-Track+C-TrackC-Track+
MaxSHOT3D MaxSHOT3D
Диапазон измерений линейных размеров, м-от 3,0 до 10,0-от 3,0 до 10,0
Диапазон измерений линейных размеров, м:
по оси Хот 0 до 3,165-от 0 до 3,165-
по оси Yот 0 до 2,404 от 0 до 2,404
по оси Zот 0 до 2,025от 0 до 2,025
Пределыдопускаемойабсолютнойпогрешности±0,085±(0,055+0,025·L)±0,085±(0,055+0,025·L)
измерений линейных размеров, мм
Минимальное расстояние до измеряемого объекта, мм152300
Габаритные размеры, мм, не более 282х250х282
Габаритные размеры С-Track, мм, не более1035х169х140
Габаритные размеры MaxSHOT3D, мм, не более 136х153х76
Масса, кг, не более 1,85
Масса С-Track, кг, не более 5,50
Масса MaxSHOT3D, кг, не более 0,44
Параметры электропитания Напряжение (220±22) В или (110±11) В,
потребляемая мощность не более 160 Вт
Диапазон температуры окружающего воздуха, °Сот 5 до 40
Относительная влажность окружающего воздуха, %, не
более
Средний срок службы, лет8
Наработка на отказ, ч, не менее 15000
Лист № 7
Всего листов 9
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
НаименованиеКол-во
1 2
Система HandySCAN3D в составе:
cистема HandySCAN3D;1 шт.
блок питания;1 шт.
комплект маркеров;1 шт.
комплект кабелей;1 шт.
калибровочная пластина;1 шт.
скребок для удаления маркеров;1 шт.
футляр.1 шт.
MaxSHOT3D в составе*:
MaxSHOT3D;1 шт.
масштабные линейки;2 шт.
комплект кодированных маркеров;1 шт.
комплект маркеров с большим коэффициентом отражения некодированных;1 шт.
блок питания;1 шт.
комплект кабелей;1 шт.
футляр.1 шт.
Система HandyPROBE+C-Track в составе:
щуп HandyPROBE;1 шт.
трекер C-Track*;1 шт.
калибровочная линейка;1 шт.
калибровочный конус;1 шт.
комплект маркеров;1 шт.
контроллер;1 шт.
блок питания;1 шт.
комплект кабелей;1 шт.
футляр.1 шт.
MaxSHOT3D в составе*:
MaxSHOT3D;1 шт.
масштабные линейки;2 шт.
кодированные маркеры;1 шт.
маркеры с большим коэффициентом отражения некодированные;1 шт.
блок питания;1 шт.
комплект кабелей;1 шт.
футляр.1 шт.
Система MetraSCAN3D+C-track в составе:
сканер MetraSCAN3D;
1 шт.
трекер C-Track*;
1 шт.
блок питания;
1 шт.
калибровочная сфера;
1 шт.
комплект кабелей;
1 шт.
футляр.
1 шт.
Лист № 8
Всего листов 9
Продолжение таблицы 5
12
MaxSHOT3D в составе*: 1 шт.
MaxSHOT3D; 1 шт.
масштабные линейки; 2 шт.
кодированные маркеры; 1 шт.
маркеры с большим коэффициентом отражения некодированные; 1 шт.
блок питания; 1 шт.
комплект кабелей; 1 шт.
футляр. 1 шт.
Программное обеспечение VXelements 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
* - в соответствии с заказом.
Поверка
осуществляется по документу МП 2512-0008-2016 «Системы измерительные HandySCAN3D,
HandyPROBE+C-Track,MetraSCAN3D+C-Track.Методикаповерки»,утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 28 апреля 2016 г.
Основные средства поверки:
-Государственный первичный эталон единицы длины - метра ГЭТ 2-2010;
-меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Знак поверки в виде наклейки и оттиска клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Системы измерительные HandySCAN3D,
HandyPROBE+C-track, MetraSCAN3D+C-Track. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам
измерительным HandySCAN3D, HandyPROBE+C-track, MetraSCAN3D+C-Track
Техническая документация фирмы Creaform Inc., Канада.
Изготовитель
Фирма Creaform Inc. (Headguarters)
Юридический адрес: 5825, rue St-Georges Levis, Quebec, G6V 4L2, Canada (Канада)
Тел.: + 1 418 833 44 46
Филиал: фирма «Creaform France SAS»
Юридический адрес: 24 rue Jean-Pierre Timbaud, 38600 FONTAINE, France (Франция)
Тел.: + 33 4 57 38 31 50
Заявитель
ООО «Техсервис»
ИНН 7723656904
Юридический адрес: 109651, г. Москва, ул. Маршала Голованова, д. 20
Фактический адрес: 115114, г. Москва, Дербеневская ул., д. 9, оф. 22
Тел. +7 499 322 01 02
e-mail:
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«__»_________2016 г.
.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69803-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Топаз | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 20248-00 | Преобразователи измерительные | RTT20 | Фирма "The Foxboro Company", США | 1 год | Перейти |
| 63813-16 | Машины трехкоординатные измерительные | DEA Global | Фирма "Hexagon Metrology S.p.A.", Италия | 1 год | Перейти |
| 5532-88 | Преобразователи энергии импульсного лазерного излучения первичные измерительные калориметрические | ТПИ-2М.1 | Опытный завод "Эталон", г.Тула | Нет данных | Перейти |
| 64883-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Астаховская | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
