Автоматизированная измерительная система V93000, ГРСИ 65248-16
Номер госреестра:
65248-16
Наименование СИ:
Автоматизированная измерительная система
Обозначение типа:
V93000
Производитель:
Фирма "Advantest Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ MY04601318
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63689
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоматизированная измерительная система V93000
Назначение средства измерений
Автоматизированная измерительная система V93000 (далее-система) предназначена
для воспроизведения, измерений напряжения и силы постоянного тока, частоты следования
прямоугольных импульсов при функциональном и параметрическом контроле микросхем с
числом выводов до 1024 с рабочей частотой следования сигналов до 1600 воздействий и/или
измерений в секунду и применяется для выходного контроля параметров и правильности
функционирования микросхем.
Описание средства измерений
Конструктивно система выполнена в виде измерительного блока (тестовая голова), ма-
нипулятора, устройства охлаждения, рабочей станции (управляющей ПЭВМ) состоящей из
монитора и процессорного блока. В состав измерительного блока входят измерители пара-
метров, высокоточный измеритель параметров, источники питания, генератор тестовой по-
следовательности, коммутационные устройства.
Принцип действия системы основан на подаче необходимых воздействий на объект
контроля и измерений параметров ответных реакций объекта с помощью измерителей пара-
метров.
При функциональном контроле на тестируемую микросхему подаётся входной набор
сигналов, при этом выходной набор сигналов от тестируемой микросхемы сравнивается с
ожидаемым набором сигналов. Формирование входного набора сигналов производиться ге-
нератором тестовой последовательности. Выходной набор сигналов преобразуется компара-
торами в цифровой код.
Для проведения параметрического контроля используются измерители параметров или
высокоточный измеритель параметров. При проведении параметрического контроля измери-
тели параметров (высокоточный измеритель параметров) работают в режиме воспроизведе-
ния напряжения и измерения силы тока или в режиме воспроизведения силы тока и измере-
ния напряжения.
Питание тестируемых микросхем осуществляется с помощью измерительных источни-
ков питания.

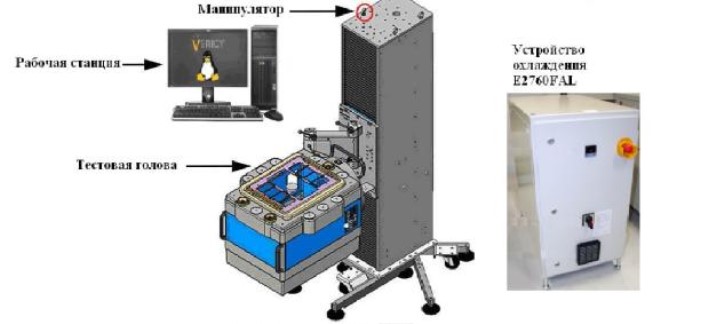

Внешний вид системы с указанием места нанесения знака утверждения типа приведен
на рисунке 1.
Рисунок 1 - Внешний вид системы
Ме
сто
нан
е
с
е
н
и
я
з
н
ак
а
ут
вержд
е
-
ния
типа
Лист № 2
Всего листов 6
Места размещения наклеек для пломбировки от несанкционированного доступа рас-
положены на задних винтах крепления левой крышки процессорного блока рабочей станции.
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой системы.
ПО работает под управлением операционной системы «Red Hat Enterprise Linux 7»
Идентификационные данные (признаки) ПО приведены в таблице 1.
Значение
SmarTest 64
не ниже 7.2.2.1 (Т)
-
Таблица 1- Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления идентификатора ПО
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики системы приведены в таблицах 2-5.
Таблица 2 – Характеристики системы при функциональном контроле
ПараметрЗначение
от - 1,5 до + 6,5
от - 3,0 до + 13,4
±5
от 0 до 25
Диапазон воспроизводимых (измеряемых) напряжений посто-
янного тока, В
- стандартный режим
- высоковольтный режим
Пределы допускаемой абсолютной погрешности воспроизве-
дения (измерений) напряжения постоянного тока, мВ
Диапазон воспроизводимой (измеряемой) силы постоянного
электрического тока, мА
Пределы допускаемой абсолютной погрешности воспроизве-
дения (измерений) силы постоянного тока, мкА
±(0,01·I + 75),
где I - значение силы по-
стоянного тока, мкА
Диапазон установки частоты следования импульсов, МГц:
от 0,016 до 50
от 0,016 до 100
- 380 каналов
- 4 канала
Пределы допускаемой относительной погрешности установки
частоты следования импульсов, %
±0,0015
Таблица 3 – Характеристики системы при параметрическом контроле
ПараметрЗначение
Диапазон воспроизведения и измерений напряжения постоян-
ного тока измерителями параметров, Вот - 2,0 до + 6,5
Пределы допускаемой абсолютной погрешности воспроизве- ±(3 + I
a
·R),
дения напряжения постоянного тока измерителями парамет-где I
a
– сила тока в цепи,
ров, мВмА
R=0,5 Ом
Лист № 3
Всего листов 6
Продолжение таблицы 3
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока измерителями параметров, мВ
±(0,005·U
изм
+ 5 +I
a
·R),
где U
изм
– измеряемое на-
пряжение, мВ
I
a
– сила тока, мА
R=0,5 Ом
от 1·10
-5
до 40
Диапазон измерений и воспроизведения силы постоянного то-
ка измерителями параметров, мА
Пределы допускаемой абсолютной погрешности измерений
силы постоянного тока измерителями параметров, в зависимо-
сти от диапазона, мкА:
±40 мА
±1 мА
±100 мкА
±10 мкА
±2 мкА
±(0,005·I
изм
+ 50)
±(0,005·I
изм
+ 1,25)
±(0,005·I
изм
+ 0,2)
±(0,005·I
изм
+ 0,05)
±(0,005·I
изм
+ 0,01),
где I
изм
– измеряемая сила
тока, мкА
Пределы допускаемой абсолютной погрешности воспроизве-
дения силы постоянного тока измерителями параметров, в за-
висимости от диапазона, мкА:
±40 мА
±1 мА
±100 мкА
±10 мкА
±2 мкА
±(0,002·I
в
+ 50)
±(0,005·I
в
+ 5)
±(0,005·I
в
+ 0,5)
±(0,005·I
в
+ 0,1)
±(0,005·I
в
+ 0,04),
где I
в
– воспроизводимая
сила тока, мкА
от - 5,0 до + 8,0
Диапазон воспроизведения и измерений напряжения постоян-
ного тока высокоточными измерителями параметров, В
Пределы допускаемой абсолютной погрешности воспроизве-
дения и измерений напряжения постоянного тока высокоточ-
ными измерителями параметров, мВ
±(2 + I
a
·R),
где I
a
– сила протекающе-
го тока
R=0,5 Ом
от 2·10
-5
до 200
Диапазон измерений и воспроизведения силы постоянного то-
ка высокоточными измерителями параметров, мА
Пределы допускаемой абсолютной погрешности воспроизве-
дения (измерений) силы постоянного тока высокоточными из-
мерителями параметров, в зависимости от диапазона, мкА:
±200 мА
±5 мА
±200 мкА
±5 мкА
±(0,001·I+ 200)
±(0,001·I+ 10)
±(0,001·I + 0,2)
±(0,001·I+ 0,010),
где I –сила тока, мкА
от - 2,5 до + 7,0
Диапазон воспроизведений и измерений напряжения постоян-
ного тока источниками питания, В
Пределы допускаемой абсолютной погрешности воспроизве-
дения и измерений напряжения постоянного тока источниками
питания, мВ
±3
Лист № 4
Всего листов 6
от 0,0025 до 1000
от 200 до 8000
Продолжение таблицы 3
Диапазонвоспроизведениясилыпостоянноготока
источниками питания, мА
Диапазон воспроизведения силы постоянного тока при объе-
динении n каналов источника питания, мА
где n – количество объединенных каналов (от 1 до 8
)
Пределы допускаемой абсолютной погрешности воспроизве-
дения силы постоянного тока источниками питания, в зависи-
мости от диапазона, мА:
от 200 мА до 1,0 A
от 40 до 200 мА
от 20 до 100 мА
от 5 до 25 мА
от 2,5 до12,5 мА
от 500 мкA до 2,5 мА
от 250 мкA до 1,25 мА
от 50 до 250 мкA
от 25 до 125 мкA
от 5 до 25 мкA
от 2,5 до 12,5 мкA
от - 30 до + 50
от - 6 до + 10
от - 3 до + 5
от - 0,75 до
+ 1,25
от - 0,38 до
+ 0,63
от - 0,075 до
+ 0,125
от - 0,038 до
+ 0,063
от - 0,0075 до
+ 0,0125
от - 0,0038 до
+ 0,0063
от - 0,00075 до
+ 0,00125
от - 0,00038 до
+ 0,00063
от – 3 до + 5
от 0,0025 до 1000
8,0
Пределы допускаемой абсолютной погрешности воспроизве-
дения силы постоянного тока источниками питания при объе-
диненных n каналах, %
Диапазон измерений силы постоянного тока источниками пи-
тания в диапазоне напряжений до 2,5 В, мА
Верхний предел измерений силы постоянного тока при объе-
динении n каналов источника питания, А
где n – количество объединенных каналов (от 1 до 8)
Пределы допускаемой абсолютной погрешности измерений
силы постоянного тока источниками питания в зависимости от
диапазона, мА:
±1,0 А
±200 мА
±100 мА
±25 мА
±12,5 мА
±2,5 мА
±1,25 мА
±250 мкА
±125 мкА
±25 мкА
±12,5 мкА
±(0,001·I
изм
+ 1)
±(0,001·I
изм
+ 0,25)
±(0,001·I
изм
+ 0,25)
±(0,001·I
изм
+ 0,025)
±(0,001·I
изм
+ 0,025)
±(0,001·I
изм
+ 0,0025)
±(0,001·I
изм
+ 0,0025)
±(0,001·I
изм
+ 0,00025)
±(0,001·I
изм
+ 0,00025)
±(0,002·I
изм
+ 0,00005)
±(0,002·I
изм
+ 0,00005),
где I –сила тока, мА
Лист № 5
Всего листов 6
Продолжение таблицы 3
Пределы допускаемой абсолютной погрешности измерений
силы постоянного тока источниками питания при объединен-
ных n каналах, мА
±(8 +0,001·I
изм
)
где I –сила тока, мА
220 ±22
220 ±22
220 ±22
Таблица 4 – Технические характеристики системы
Напряжение питания от сети переменного тока частотой
(50±1) Гц, В:
рабочая станция (ПЭВМ)
измерительный блок с манипулятором
система охлаждения
Рабочие условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха при температуре 30
о
С, %
от 20 до 30
до 70
Масса, кг,
не более
640
40
Таблица 5 – Габаритные размеры и масса составных частей системы
Наименование составной частиГабаритные размеры
(длина × ширина × высота),
мм, не более
Измерительный блок с манипулятором
системы V930001320 х 1800 х 1850
Система охлаждения 240 х 680 х 445
Рабочая станция:
- процессорный блок 180 х500 х450
- монитор 560 х 250 х 570
20
11
Знак утверждения типа
наносится на лицевую панель процессорного блока рабочей станции в виде наклейки и на
титульные листы эксплуатационной документации типографским методом.
Комплектность
Комплектность системы приведена в таблице 6.
Таблица 6 - Комплектность системы
Наименование
1 Автоматизированная измерительная система V93000 в составе:
1.1 Измерительный блок с манипулятором
1.2 Устройство охлаждения
1.3 Рабочая станция
2 Руководство по эксплуатации
3 Методика поверки 651-16-21
Количество, шт.
1
1
1
1
1
1
Поверка
осуществляется по документу 651-16-21 «Инструкция. Автоматизированные измерительные
системы V93000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 8 июля 2016 г.
Основные средства поверки:
- частотомер электронно-счетный 53131, рег. № 26211-03;
- мультиметр 3458А, рег. № 25900-03;
- источник питания постоянного тока Agilent 6624A, рег.№ 39239-08;
- источник питания постоянного тока Agilent 6654A, рег.№ 38426-08.
Лист № 6
Всего листов 6
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
Автоматизированная измерительная система V93000. Руководство по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
автоматизированной измерительной системе V93000
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Advantest Corporation», Япония
Shin Marunouchi Center Bldg., 1-6-2, Marunouchi, Chiyoda-ku, Tokyo 100-0005
Тел : +81-3-3214-7500
Факс:: +81-3-3214-7712
Заявитель
Открытое акционерное общество Научно-производственный центр «Электронные вы-
числительно-информационные системы» (ОАО НПЦ «ЭЛВИС»)
124498, Россия, г. Москва, Зеленоград, проезд 4922 дом 4, стр.2.
Тел/факс: (495) 913-31-88
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс:(495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
«___»___________2016 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50559-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Серменево" Куйбышевской ЖД - филиала ОАО "Российские Железные Дороги" в границах Республики Башкортостан | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 72609-18 | Система измерений количества и показателей качества нефти № 630 ПСП "Уральская" ООО "УНК-Пермь" | Нет данных | ЗАО "ИМС Инжиниринг", г.Москва | 1 год | Перейти |
| 34668-07 | Система измерений количества и параметров нефти сырой ООО "ТНГК-Развитие" при ДНС-2с НГДУ "Нурлатнефть" Западно-Бурейкинского месторождения | Нет данных | ООО "Домодедовский опытный машиностроительный завод" (ДОМЗ), г.Домодедово | 1 год | Перейти |
| 72682-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ульяновск-Когенерация" | Нет данных | АО "РЭС Групп", г.Владимир | 4 года | Перейти |
| 80860-20 | Система измерений количества и показателей качества нефти №103 ПСП НПС-21 | Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток"), г. Братск, Иркутская обл. | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
