Преобразователи расхода турбинные НОРД, МИГ-М, ГРСИ 65199-16
Номер госреестра:
65199-16
Наименование СИ:
Преобразователи расхода турбинные
Обозначение типа:
НОРД, МИГ-М
Производитель:
ООО "НПП "БЗНГА", г.Бугульма
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63638
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода турбинные НОРД, МИГ-М
Назначение средства измерений
Преобразователи расхода турбинные НОРД, МИГ-М предназначены для преобразова-
ния, измеряемого объема, прошедшей через него нефти, нефтепродуктов и других ней-
тральных к сталям 20Х13 и 12Х18Н10Т жидкостей в частотный (импульсный) выходной
сигнал.
Описание средства измерений
Преобразователи расхода турбинные НОРД, МИГ-М состоят из преобразователя
первичного и датчика магнитоиндукционного НОРД-И2Д-У.
Принцип действия работы преобразователей расхода турбинных НОРД, МИГ-М
основан на подсчете количества вращений турбинки преобразователя первичного, которое
пропорционально прошедшему объему жидкости.
Каждая лопасть турбинки, проходя мимо сердечника датчика магнитоиндукцион-
ного НОРД-И2Д-У, наводит в нем импульс электродвижущей силы, таким образом датчик
магнитоиндукционный НОРД-И2Д-У преобразует частоту вращения турбинки в пропор-
циональное количество электрических импульсов, которые предварительно усиливаются и
передаются далее по каналу связи на внешние устройства.
Преобразователи расхода турбинные НОРД и МИГ-М различаются конструктив-
ными особенностями, реализованными в специальном профиле турбинок, компоновкой со-
прягаемых элементов, а также формой обтекателей.
Общий вид преобразователя первичного преобразователей расхода турбинных
НОРД приведен на рисунке 1. Общий вид преобразователя первичного преобразователей
расхода турбинных МИГ-М приведен на рисунке 2. Общий вид датчиков магнитоиндукци-
онных НОРД-И2Д-У преобразователей расхода турбинных НОРД, МИГ-М представлен на
рисунке 3.
Рисунок 1 – Общий вид преобразователя первичного
преобразователей расхода турбинных НОРД
Рисунок 2 – Общий вид преобразователя первичного
преобразователей расхода турбинных МИГ-М
Лист № 2
Всего листов 6
Рисунок 3 – Общий вид датчиков магнитоиндукционных НОРД-И2Д-У
преобразователей расхода турбинных НОРД, МИГ-М
Пломбирование преобразователей расхода турбинных НОРД, МИГ-М осуществля-
ется нанесением знака поверки давлением на специальную мастику, расположенную в ча-
шечке винта крепления платы датчика магнитоиндуционного НОРД-И2Д-У и ударным ме-
тодом на табличке, прикрепленной к преобразователю первичному преобразователей рас-
хода турбинных НОРД, МИГ-М.

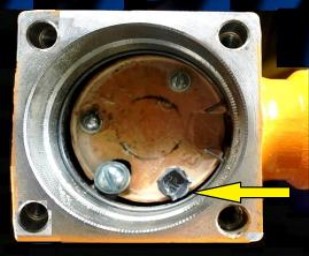

Место пломбирования преобразователей расхода турбинных НОРД, МИГ-М приве-
дено на рисунке 4.
Рисунок 4 – Место пломбирования преобразователей расхода
турбинных НОРД, МИГ-М
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики преобразователей расхода турбин-
ных НОРД, МИГ-М приведены в таблицах 1 и 2 соответственно.
Номинальный диаметр
Диапазон расхода,м /ч
Измеряемая среда
не допускается
Габаритные размер, мм, не более
Лист № 3
Всего листов 6
Таблица 1 – Метрологические и технические характеристики преобразователей расхода турбинных МИГ-М
ХарактеристикиЗначение
Исполнение 32 40 50 65 80 100 150 200 250 400
DN DN DN DN DN DN DN DN DN DN
3240506580100150200250400
3
от 5,4 от 8,4 от 14,4 от 24 от 36 от 60 от 120 от 220 от 380 от 800
до 27до 42до 72до 120до180 до 300до 600 до 1100 до 1900 до 4000
Пределы допускаемой относительной погрешно-
сти преобразователей при измерении объема при±0,14
реализации градуировочной характеристики, %
нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтраль-
ных к сталям 20Х13 и 12Х18Н10Т
Давление измеряемой среды, МПа1,6; 2,5; 4,0; 6,3; 161,6; 2,5; 4,0; 6,3
Температура измеряемой среды,
°
С от 0 до 60
Кинематическая вязкость измеряемой среды, м
2
/сот 1
×
10
-6
до 100
×
10
-6
Размеры механических примесей, мм, не более 4
Механические примеси в виде волокнистых мате-
риалов в измеряемой среде
Содержание свободного газа в измеряемой средене допускается
Диапазон температуры окружающей среды,
о
С от –50 до +50
Относительная влажность окружающей среды, % 95+
3
Частота выходного сигнала, Гц от 16 до 5000
Амплитуда выходного сигнала, В от 8 до 12
Напряжение постоянного питания, В 12
Потребляемая мощность, Вт, не более 0,5
180х15 180х15 197х19 220х22 250х23 356х250 368х34 457х40 457х47 610х67
0х188 0х200 5х220 0х240 0х252 х272 0х342 5х400 0х457 0х632
Масса преобразователя, не более, кг10,513,018,528,030,045,888,8114,0149,0379,0
Средняя наработка на отказ, ч25000
Средний срок службы, лет 8
Лист № 4
Всего листов 6
Давление измеряемой среды, МПа
2,5; 4,0; 6,3; 16,0
не допускается
3
Габаритные размеры, мм
Таблица 2 – Метрологические и технические характеристики преобразователей расхода турбинных НОРД
ХарактеристикиЗначение
Исполнение406580100150200
Номинальный диаметр, мм DN 40 DN 65 DN 80 DN 100 DN 150 DN 200
Диапазон расхода, м
3
/ч от 7 до 35 от 18 до 90 от 28 до 140 от 50 до 250
от 100 до от 180 до
500900
Измеряемая среда
Пределы допускаемой относительной погрешно-
сти преобразователей при измерении объема при±0,14
реализации градуировочной характеристики, %
нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтраль-
ных к сталям 20Х13 и 12Х18Н10Т
от 5 до 50
от 1
×
10
-6
до 20
×
10
-6
4
не допускается
Температура измеряемой среды,
°
С
Кинематическая вязкость измеряемой среды, м
2
/с
Размеры механических примесей, мм, не более
Механические примеси в виде волокнистых ма-
териалов в измеряемой среде
Содержание свободного газа в измеряемой среде
Массовое содержание сернистых соединений, %,
не более
Диапазон температуры окружающей среды, С
Относительная влажность окружающей среды, %
180х165
х200
14,7
220х220
х240
21,0
360х350
х347
91,0
400х430
х412
147,0
Масса преобразователя, не более, кг
Частота выходного сигнала, Гц
Амплитуда выходного сигнала, В
Напряжение питания, В
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от –50 до +50
95 +
3
250х230 280х265
х252 х280
29,0 42,0
от 16 до 5000
от 8 до 12
12
0,5
25000
8
Лист № 5
Всего листов 6
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и
фотохимическим печатанием (штемпелевание) на табличку, прикрепленную к преобразователю
первичному преобразователей расхода турбинных НОРД, МИГ-М.
Комплектность средств измерений
Таблица 3
Преобразователь расхода турбинный НОРД или МИГ-М1 шт.
Методика поверки МП 0447-1-20161 экз.
Руководство по эксплуатации1 экз.
Паспорт1 экз.
Поверка
осуществляется по документу МП 0447-1-2016 «Инструкция. Преобразователи расхода турбин-
ные НОРД, МИГ-М. Методика поверки», утвержденному ФГУП «ВНИИР» 09.06.2016 г., или
МИ 3380-2012 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки на
месте эксплуатации поверочной установкой».
Основные средства поверки:
– рабочий эталон единицы объемного расхода и объема жидкости 1 разряда по
ГОСТ 8.142-2013 с пределами допускаемой относительной погрешности ± 0,07 % в диапазоне
расходов, соответствующем диапазону расхода поверяемого преобразователя расхода турбинного
НОРД, МИГ-М;
– установка трубопоршневая или компакт-прувер 1-го разряда по ГОСТ 8.510-2002.
Знак поверки наносится на свидетельство о поверке или в паспорт преобразователя рас-
хода турбинного НОРД или МИГ-М, а также на специальную мастику и табличку, установлен-
ные в соответствии с рисунком 4.
Сведения о методиках (методах) измерений
Методика измерений изложена в документе НГА.17-2015 РЭ «Руководство по эксплуа-
тации преобразователя расхода турбинного НОРД» и НГА.18-2015 РЭ «Руководство по эксплуа-
тации преобразователя расхода турбинного МИГ-М».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям расхода турбинным НОРД, МИГ-М
ГОСТ Р 8.615-2005 Государственная система обеспечения единства измерений. Измере-
ния количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и техниче-
ские требования
ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений массового и объемного расхода (массы и объе-
ма) жидкости
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений объема и массы жидкости
ТУ 4213–014–13019076–2015 Преобразователи расхода турбинные НОРД, МИГ-М. Тех-
нические условия
Изготовитель
ООО «Научно-производственное предприятие «БЗНГА»
(ООО «НПП «БЗНГА»)
ИНН 1645028056
Адрес: 423231, РФ, Республика Татарстан, г. Бугульма, 12Переулок 6/1
Тел./факс: 8(85594) 9-93-26
Email:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.:(843) 272-70-62, факс: (843) 272-00-32
E-mail:
, сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ____________ 2016 г.
