Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A, ГРСИ 65198-16
Номер госреестра:
65198-16
Наименование СИ:
Вакуумметры электронные со встроенным дисплеем
Обозначение типа:
MP2AR, MP4AR, MX4A
Производитель:
Фирма "Televac A Division of The Fredericks Company", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63637
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A
Назначение средства измерений
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A
предназначены для измерения абсолютного давления при значениях температур окружающего
воздуха от + 15 °С до + 50 °С и относительной влажности не более 80 %.
Описание средства измерений
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A
выполнены в виде единого корпуса, в котором расположены измерительный тепловой датчик
ивстроеннаяэлектроника,чтопозволяетделатьизмерениябезиспользования
дополнительных средств отображения и контроля. Вакуумметры электронные со встроенным
дисплеем MP2AR, MP4AR, MX4A имеют аналоговый выходной сигнал.
В качестве измерительного теплового датчика у вакуумметров электронных со
встроенным дисплеем MP2AR используется термопарный датчик 2A, а у вакуумметров
электронных со встроенным дисплеем MP4AR и MX4A - конвекционный датчик 4A.
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A
оснащены жидкокристаллическим индикатором и цифровым интерфейсом.
Принцип действия вакуумметров электронных со встроенным дисплеем MP2AR,
MP4AR, MX4A основан на зависимости теплопроводности разреженного газа от давления.
Термопарный датчик 2A состоит из корпуса, в котором находится нить накаливания, по
которой пропускается постоянный ток. Термопара приварена к центру нагревательного
элемента, обеспечивает прямое измерение температуры. При любом значении постоянного
тока, прошедшего через нить накаливания, температура нити увеличивается, как только
абсолютное давление понижается, т.к. ЭДС термопары прямо пропорционально увеличению
температуры нити накаливания. Конвекционный датчик 4A измеряет абсолютное давление
при помощи определения теплоотдачи от нити накаливания при поддержании постоянной
температуры.
Корпуса вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR,
MX4A пломбируют для предотвращения несанкционированного доступа внутрь прибора к
электронным компонентам. Места нанесения пломб в виде наклейки показаны нарисунке 4
и рисунке 5.
Программное обеспечение
Микропроцессорное программное обеспечение вакуумметров электронныхсо
встроенным дисплеем MP7ER и MP7FR встроенное, обеспечивает управление и диагностику
прибора, обработку сигналов и связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО вакуумметров электронных со
встроенным дисплеем MP2AR, MP4AR, MX4A приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «средний» по Р 50.2.077-2014.
Идентификационное данные (признаки)
программного обеспечения
Таблица 1.
1
Идентификационное наименование
программного обеспечения
Вакуумметры электронные
со встроенным дисплеем:
MP2ARMP4ARMX4A
2 3 4
«MP2AR«MP4AR«MX4A
_Firmware» _Firmware» _Firmware»
Лист № 2
Всего листов 5
0х8526FE2F
0х1232FD1C
0х1452FB1C
2
«MP2AR
_Firmware»
3
«MP4AR
_Firmware»
4
«MX4A
_Firmware»
V2.52
V2.54
V141111
Окончание таблицы 1
1
Идентификационное наименование
программного обеспечения
Номер версии (идентификационный
номер) программного обеспечения
Цифровой идентификатор
программного обеспечения
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового
идентификатора программного
CRC 32
CRC 32
CRC 32
Метрологические и технические характеристики
Метрологические и технические характеристики вакуумметров электронных со
встроенным дисплеем MP2AR, MP4AR, MX4A приведены в таблице 2.
Наименование характеристики
- нелинейный
- логарифмический
Таблица 2
1
Диапазон измерений, Па (мм рт.ст.)
Вакуумметры электронные со встроенным
дисплеем:
MP2ARMP4ARMX4A
2 3 4
от 1,33·10
-1
от 1,33·10
-1
от 1,33·10
-1
до 2,67·10
3
до 1·10
5
до 1·10
5
(от 1·10
-3
(от 1·10
-3
(от 1·10
-3
до 2·10
1
) до 7,5·10
2
) до 7,5·10
2
)
Выходной аналоговый сигнал, В:
- линейный
от 0,01от 0,01от 0,01
до 10,2до 10,2до 10,2
от 0,88от 0,01 от 0,01 до
9,84 до 10,22 до 10,22
-от 0 до 6от 0,01
до 10
Пределы допускаемой относительной
погрешности, % от измеряемой величины:
- в диапазоне от 1,33·10
-1
до 1,33 Па, включ.
(от 1·10
-3
до 1·10
-2
мм рт.ст., включ.)
- в диапазоне свыше 1,33 до 1,33·10
2
Па, включ.
(свыше 1·10
-2
до 1·10
0
мм рт.ст., включ.)
- в диапазоне свыше 1,33·10
0
до 2,67·10
3
Па, включ.
(свыше 1·10
0
до 2·10
1
мм рт.ст., включ.)
- в диапазоне свыше 2,67·10
3
до 2,67·10
4
Па, включ.
(свыше 2·10
1
до 2·10
2
мм рт.ст., включ.)
- в диапазоне свыше 2,67·10
4
до 1·10
5
Па
(свыше 2·10
2
до 7,5·10
2
мм рт.ст.)
±100±100±100
±30±30±35
±20±30±30
-±20±20
Напряжение питания, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Диапазон рабочих температур,
°
С
Относительная влажность, %
-±15±15
24 24 24
338
Æ
69,trial,4
Æ
69,9х105,4
40х65х131
0,480,48 0,35
от + 15 до + от + 15 до + от + 15 до +
50 50 50
не более 80не более 80не более 80
Лист № 3
Всего листов 5

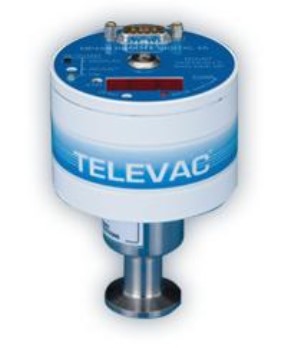

Рисунок 1
Вакуумметр электронный
cо встроенным дисплеем MP2AR

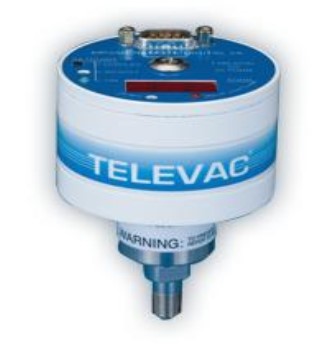

Рисунок 2
Вакуумметр электронный
cо встроенным дисплеем MP4AR

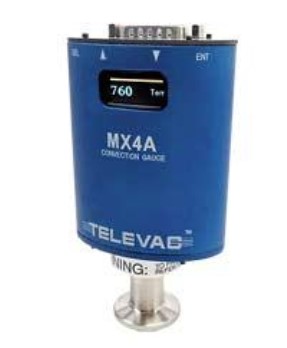

Рисунок 3
Вакуумметр электронный
cо встроенным дисплеем MX4A
Рисунок 4 – Место нанесения наклейки
Разрушающаяся
наклейка
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3
Вакуумметр электронный со встроенным дисплеем
Кабель
Руководство по эксплуатации
Методика поверки РТ-МП-2439-443-2016
1 шт.
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-2439-443-2016 «ГСИ. Вакуумметры электронные со
встроенным дисплеем MP2AR, MP4AR, MX4A. Методика поверки», утвержденному
ФБУ «Ростест-Москва» 30.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Основные средства поверки:
- установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном
измерения абсолютного давления от 1·10
-5
до 1·10
3
Па, с допускаемой относительной
погрешностью ± 10 % в диапазоне от 1·10
-2
до 1·10
3
Па и ±15 % в диапазоне от 1·10
-5
до 1·10
-2
Па (Госреестр № 53639-13);
- калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения абсолютного
давления до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (Госреестр
№ 27758-08);
Разрушающаяся
наклейка
Рисунок 5 – Место нанесения наклейки
Лист № 5
Всего листов 5
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока
до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от
верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и
с пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в
диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вакуумметрам
электронным со встроенным дисплеем MP2AR, MP4AR, MX4A
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне
1·10
-8
÷ 1·10
3
Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне
1 ÷ 1·10
6
Па
Документация изготовителя Televac a Division of the Fredericks Company, США;
Изготовитель
Televac a Division of the Fredericks Company, США
Юридический адрес: USA, 2400 Philmont Avenue Huntingdon Valley, PA 19006
Тел.: +215-947-2500
Заявитель
ООО «ЭмЭсЭйч Техно Москва»
Юридический адрес: 111024, г. Москва, ул. 2-я Энтузиастов, д.5, корп.3
Тел.: +7 (495) 660-88-97
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений
в целях утверждения типа RA. RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.«____»_____________2016 г.
