Контроллеры многофункциональные СИКОН С50, ГРСИ 65197-16
Номер госреестра:
65197-16
Наименование СИ:
Контроллеры многофункциональные
Обозначение типа:
СИКОН С50
Производитель:
ООО Завод "Промприбор", г.Владимир
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63635/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 556 от 17.03.2020 г.)
Контроллеры многофункциональные «СИКОН С50»
Назначение средства измерений
Контроллерымногофункциональные«СИКОНС50»(далее–контроллеры)
предназначены для измерений времени и автоматического присвоения событиям и данным
меток шкалы времени контроллера; синхронизации времени подчинённых контроллеров и
измерительных преобразователей, имеющих встроенные часы; автоматической синхронизации
собственной шкалы времени от источников шкалы времени по инициативе контроллера;
корректировке собственной шкалы времени от источников шкалы времени по командам
управления.
Описание средства измерений
Принцип действия контроллеров основан на обмене данными в цифровой форме с
подчинёнными вычислителями, измерителями и контроллерами с последующей обработкой
встроенным микроконтроллером, хранением и передачей этих данных спорадически и по
запросу на вышестоящие уровни автоматизированных систем.
Контроллеры выпускаются в четырех модификациях. Основное различие в исполнении и
степени защиты корпуса указаны в таблице 1, внешний вид контроллеров с указанием схем
пломбировки от несанкционированного доступа, приведены на рисунках 1 - 4.
Контроллеры обеспечивают:
–
автоматический сбор, обработку, архивирование данных учёта энергоресурсов с
подчинённых устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и
1.2. ВЛСТ 198.00.000 РЭ) по задаваемым группам измерения в системах коммерческого и
технического многотарифного учёта;
–
автоматический поиск приборов учёта и включение в схему опроса;
–
автоматический сбор телеметрических данных с измерительных преобразователей с
ведением краткосрочных архивов;
–
автоматический обмен данными по состоянию дискретных сигналов с подчинёнными
контроллерами;
–
расчёт различных параметров на основании собранных данных, предоставление к ним
регламентированного доступа по каналам связи параллельно: по последовательным каналам,
каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной
передачи данных с использованием технологии GPRS. Передача данных осуществляется как по
специализированным протоколам («Пирамида» и т.п.), так и в соответствии со стандартами
ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU,
FTP, МЭК 62056 (DLMS/COSEM), XML;
–
синхронизациювремениподчинённыхконтроллеровиизмерительных
преобразователей, имеющих встроенные часы;
–
самодиагностику с записью событий в журнале событий;
–
защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;
–
конфигурирование(параметрирование)спомощьюприкладногопрограммного
обеспечения.
Лист № 2
Всего листов 6

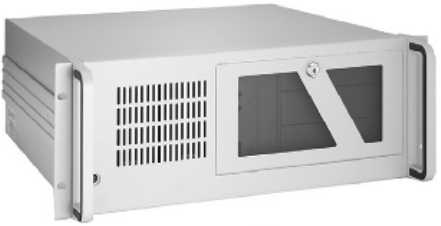

Рисунок 3 – Общий вид модификации
ВЛСТ 198.03.000

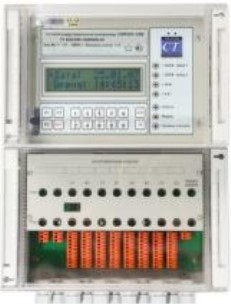

Рисунок 4 – Общий вид модификации
ВЛСТ 198.04.000
1 – место для пломбирования
2 – место нанесения знака утверждения типа
Контроллер обеспечивает работу по следующим внешним интерфейсам:
– Ethernet 100Base-T, TCP/IP;
– RS-232
– RS-485;
Коммуникационныемодули,реализующиепоследовательныеинтерфейсы,
устанавливаются в кроссовых отсеках соответствующих модификаций. Расширение количества
интерфейсов выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB
концентраторов, а также подключения измерительных преобразователей непосредственно на
RS-485 интерфейсы контроллера.
Для связи по радиоканалу и PLC используются внешние модемы, контроллер
обеспечивает управление модемом и адресацию сети устройств в зависимости от типа
конкретного модема.
Режимы обмена информацией:
– по регламенту (по меткам времени);
– спорадически;
– по запросу.
Контроллеры содержат встроенные энергонезависимые часы реального времени, работа
которых при отсутствии внешнего электропитания поддерживается встроенным литиевым
элементом питания.

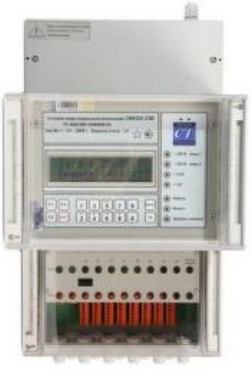

Рисунок 1 – Общий вид модификации
ВЛСТ 198.01.000
2
1

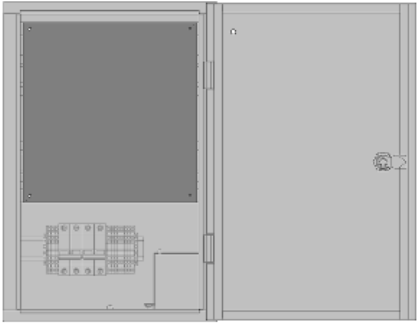

Рисунок 2 – Общий вид модификации
ВЛСТ 198.02.000
1
12
2
Лист № 3
Всего листов 6
Контроллерысодержатвстроеннуюэнергонезависимуюфлешь-память,время
сохранности информации при отсутствии внешнего питания не менее 10 лет.
Конструкция корпусов контроллеров обеспечивает возможность ограничения доступа к
носителю информации и клеммникам с применением пломбируемых крышек. Корпуса
контроллеров обеспечивают защиту от влаги и пыли в соответствии с ГОСТ 14254-2015 в
зависимости от модификаций в соответствие с таблицей 1.
Модификация
СИКОН С50
Кол-во
каналов
измерения
(учёта) из
ряда
Исполнение корпуса, для
размещения
Степень
защиты
корпуса по
ГОСТ
14254-2015
не ниже
Характеристики
охлаждения
ВЛСТ
198.01.000
ВЛСТ
198.02.000
На стене; на щитах; в
специализированных шкафах и
стойках с креплением на панель,
din-рейку
ВЛСТ
198.03.000
ВЛСТ
198.04.000
64; 128;
256; 512;
1024; 2048;
3072; 6144
Таблица 1 – Модификации контроллеров
IP30
за счёт
естественной
конвекции
IP51
В специализированных шкафах и
стойках с креплением на
стандартный 19” профиль
за счёт
IP20 принудительной
конвекции
за счёт
На стене, на щитахIP51естественной
конвекции
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей:
–встроенное ПО
контроллера, предназначенное для исполнения соответствующих функций
контроллера;
–конфигурационное ПО контроллера, предназначенное для проведения настройки и
параметрирования контроллера
Встроенное программное обеспечение состоит из операционной системы и пакета
программ, с выделенной метрологической частью, обеспечивающих функционирование
контроллера. Контроллер функционирует под управлением операционных систем Windows или
Linux.
С помощью конфигурационного ПО пользователь (оператор) имеет возможность
настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку
данных, поступающих по каналам внешних интерфейсов контроллера. Вычисления происходят
с использованием арифметики с плавающей точкой со знаком, достаточной для хранения
накопленных измерений за требуемые промежутки времени. Характеристика числа с
плавающей точкой соответствует типу «double».
В состав контроллеров многофункциональных СИКОН С50 входит Win32-совместимое
клиент-сервисное приложение ПО «Пирамида 2000. Сервер», либо кросс-платформенное
клиент-сервисное приложение ПО «Пирамида 2,0. Сервер», состоящие из нескольких
программных компонентов (модулей) с выделением метрологически значимой части.
Файлы метрологически значимой части и идентификационные данные приведены в
таблице 2.
Лист № 4
Всего листов 6
Идентификационные данные
Знние
Таблица 2 – Идентификационные данные программного обеспечения
Наименование встроенного ПО
(признаки)
Пирамида 2000 Сервер
аче
Пирамида 2.0 Сервер
Идентификационное наименование ПОMetrology.dllBinaryPackControls.dll
EB19 84E0 072A CFE1
CRC32MD5
под ОС Windows
Цифровой идентификатор ПО9FA97BA8
C797 269B 9DB1 5476
Алгоритм вычисления контрольной
суммы исполняемого кода
Конфигурационное ПО
Исполняемая программа
Веб-интерфейс
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Метрологические и технические характеристики
±3,0
Значение
Таблица 3 – Метрологические характеристики
Наименование характеристики
Пределыдопускаемой абсолютной погрешности измерений текущего
времени(системноевремя)в автономном режимеза сутки в
нормальных условиях,с
от -10 до +50
от -10 до +50
от +10 до +35
от -10 до +50
240×430×230
240×340×230
490×180×490
400×500×210
Значение
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
2
Нормальные условия измерений
– напряжение переменного тока, В
– относительная влажность при 20 °С, %, не более
– температура окружающей среды, °С
– атмосферное давление, кПа
от 187 до 242
80
от +15 до +25
от 84 до 106,7
Рабочие условия эксплуатации, температура окружающей среды, °С
для модификации ВЛСТ 198.01.000
для модификации ВЛСТ 198.02.000
для модификации ВЛСТ 198.03.000
для модификации ВЛСТ 198.04.000
Потребляемая мощность, Вт, не более
для модификации ВЛСТ 198.01.000
для модификации ВЛСТ 198.02.000
для модификации ВЛСТ 198.03.000
для модификации ВЛСТ 198.04.000
55
40
200
100
Габаритные размеры (ширина × высота × глубина) мм, не более
для модификации ВЛСТ 198.01.000
для модификации ВЛСТ 198.02.000
для модификации ВЛСТ 198.03.000
для модификации ВЛСТ 198.04.000
Лист № 5
Всего листов 6
Продолжение таблицы 4
1
2
Масса, кг, не более
для модификации ВЛСТ 198.01.000
для модификации ВЛСТ 198.02.000
для модификации ВЛСТ 198.03.000
для модификации ВЛСТ 198.04.000
7
5
30
30
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
18
100 000
соответствующей наклейки, в
наносится на титульные листы
Знак утверждения типа
наноситсянакорпусконтроллерапутемнанесения
эксплуатационной документации знак утверждения типа
формуляра и руководства по эксплуатации.
Комплектность средства измерений
Наименование
Обозначение
Примечание
ВЛСТ 198.00.000
1 шт.
Методика поверки
-
Руководство по эксплуатации
ВЛСТ 198.00.000 РЭ
-
Руководство оператора
ВЛСТ 198.00.000 РО
-
В электронном виде на
официальном сайте по адресу
или на CD-диске
Конфигурационное
программное обеспечение
-
-
Таблица 5 – Комплектность средства измерений
Кол-
во
Контроллер
многофункциональный
«СИКОН С50»
Формуляр
ВЛСТ 198.00.000 ФО
1 шт.
В бумажном виде
РТ-МП-3371-441-2016
с Изменением № 1
В электронном виде на
официальном сайте по адресу
или на CD-диске
Примечание: наличие и количество CD-дисков определяется при заказе контроллера.
Поверка
осуществляется по документу РТ-МП-3371-441-2016 с Изменением № 1 «ГСИ. Контроллеры
многофункциональные«СИКОНС50»Методикаповерки»,утвержденному
ФБУ «Ростест-Москва» от 19.12.2019 г.
Основные средства поверки:
– устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном
информационном фонде 51644-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к контроллерам
многофункциональным «СИКОН С50»
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков,
тарификации и управлении нагрузкой. Прямой локальный обмен данными
ГОСТ Р МЭК 61142-2001Обмен данными при считывании показаний счетчиков,
тарификации и управлении нагрузкой. Обмен данными по локальной шине
ГОСТ Р МЭК 870-5-101 - 2001 Устройства и системы телемеханики. Часть 5. Протоколы
передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики
ГОСТ Р МЭК 870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы
передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных
транспортных профилей
ТУ 4222-050-10485056-16 (ВЛСТ 198.00.000 ТУ) Контроллеры многофункциональные
«СИКОН С50». Технические условия
Изготовитель
Общество с ограниченной ответственностью Завод «Промприбор»
(ООО Завод «Промприбор»)
ИНН 3328437830
Адрес: 600014, г. Владимир, ул. Лакина, дом 8, пом. 59
Телефон/факс: +7 (4922) 33-67-66 /33-79-60
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес:117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
E-mail:
Web-сайт: rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 73000-18 | Приборы измерения геометрических параметров и параметров окружающей среды многофункциональные | КОНСТАНТА К5 и КОНСТАНТА К6Ц | ООО "КОНСТАНТА", г.С.-Петербург | 1 год | Перейти |
| 34280-07 | Преобразователи измерительные многофункциональные | СН3020 | ООО предприятие "ЗИП-Научприбор", г.Краснодар | 4 года | Перейти |
| 25869-03 | Приборы вихретоковые многофункциональные | МВП-2М | ООО "НВП "Кропус", г.Ногинск | 1 год | Перейти |
| 22137-06 | Сумматоры электронные многофункциональные для учета электроэнергии | СЭМ-2+ | ЗАО "Микрон-энерго", г.Москва | 4 года | Перейти |
| 49227-12 | Счетчики трехфазные статические электрической энергии многофункциональные | СТС-565 | ЗАО "Московский завод электроизмерительных приборов" (МЗЭП), г.Москва | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
