Номер госреестра:
65182-16
Наименование СИ:
Измерители частичных разрядов
Обозначение типа:
PDM
Производитель:
Фирма "QUALITROL® LLC", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63619
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители частичных разрядов PDM
Назначение средства измерений
Измерители частичных разрядов PDM (далее по тексту – PDM) предназначены для
измерения кажущего заряда при его частичном разряде в высоковольтном оборудовании и
в комплектных распределительных устройствах с элегазовой изоляцией (КРУЭ) в соответст-
вии с ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения частич-
ных разрядов».
Описание средства измерений
Принцип действия PDM основан на детектировании импульсов напряжения частич-
ных разрядов (далее по тексту – ЧР), возникающих внутри изоляции, посредством датчиков
ЧР установленных на объекте испытаний, с последующей передачи на PDM и отображением
кажущегося заряда пропорционального значению импульса напряжения ЧР в относительных
единицах. Интенсивность частичных разрядов количественно характеризуется кажущимся
зарядом q единичного частичного разряда, частотой следования n частичных разрядов.
PDM используются при проведении контроля и диагностирования состояния
изоляции высоковольтного оборудования, находящегося под высоким напряжением.
Различают 3 видисполнения измерителей PDM:
1. Измерители частичных разрядов PDM (PDMG-R, PDMG-RH) предназначены для
измерения кажущегося заряда в КРУЭ. Представляют собой шкаф напольного исполнения с
установленными в него промышленным компьютером, блоком синхронизации, источником
бесперебойного питания, сетевыми коммутаторами и вспомогательным оборудованием.
Модификация PDMG-R предназначена для работы с малыми КРУЭ и способна работать с
300 измерительными каналами ЧР, модификация PDMG-RH предназначена для работы с
крупными КРУЭ и способна работать с 2000 измерительными каналами. Внешний вид
модификаций одинаков. Внешний вид модификаций с указанием места пломбирования
приведен на рисунке 2а.
2. Измерители частичных разрядов PDM mini (609 PDM) предназначены для измерения
кажущегося заряда в высоковольтных трансформаторах, небольших КРУЭ. Представляют
собой шкаф навесного исполнения со смонтированными внутри блоком синхронизации,
источником бесперебойного питания, сетевыми коммутаторами и вспомогательным
оборудованием. Взаимодействие с пользователем происходит при помощи встроенного
экрана на передней панели измерителя. Данная модификация позволяет работать с 24
измерительными каналами. Внешний вид с указанием места пломбирования приведен на
рисунке 2б.
3. Измерители частичных разрядов PDM-Portable – переносные портативные
измерители, предназначенные для измерения кажущегося заряда в высоковольтных
трансформаторах и комплектных распределительных устройствах с элегазовой изоляцией.
Представляют собой портативный переносной прибор со встроенным экраном для
взаимодействия с пользователем. Данная модификация позволяет работать с 6
измерительными каналами. Внешний вид с указанием места пломбирования приведен на
рисунке 2в.
PDM используются совместно с датчиками ЧР, количество и тип которых варьируется
в зависимости от специфики места применения и от варианта установки на испытательный
объект. Датчики ЧР, подключаемые к PDM, могут иметь несколько модификаций в
зависимости от назначения и предназначены для подключения к высоковольтному
оборудованию. Датчики ЧР с помощью штатного соединительного широкополосного
коаксиального кабеля с двойным экраном соединены с блоком оптического преобразования.
Лист № 2
Всего листов 6

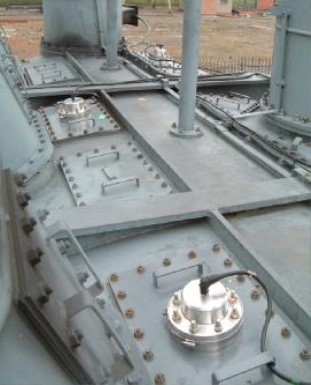

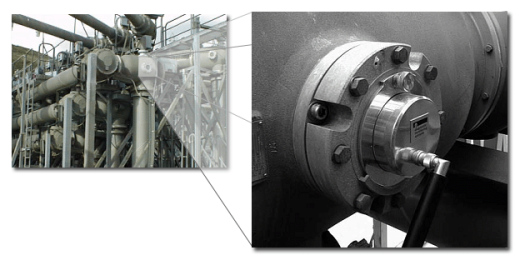

Рис.1 - Общий вид датчиков ЧР
Для мониторинга ЧР могут использоваться следующие модификации датчиков:
1. Барьерные – устанавливаются на открытых изоляционных барьерах между
секциями КРУЭ.
2. Внутренние – устанавливаются внутри крышек камер КРУЭ.
3. Оконные – устанавливаются на смотровых окнах КРУЭ.
4. Трансформаторные встраиваемые и трансформаторные оконные – устанавливаются
на крышках люков трансформаторов и на фланцах корпуса трансформатора.
5. Для сливных кранов масла – устанавливаются в сливной кран.
Общий вид датчиков ЧР представлен на рисунке 1.
Оконные
БарьерныеВнутренние
S1
S2
S3
Трансформаторные
Для сливных кранов масла
Лист № 3
Всего листов 6

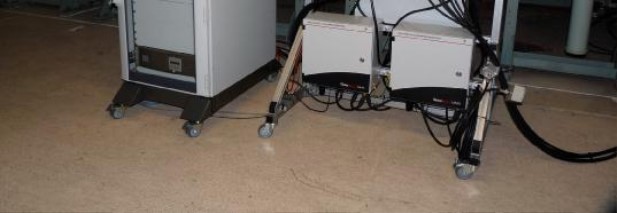

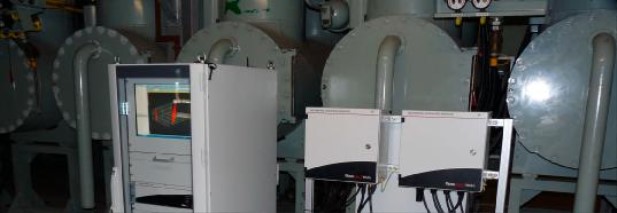

а. Модификация PDMG-R (PDMG-RH) с четырьмя БОП

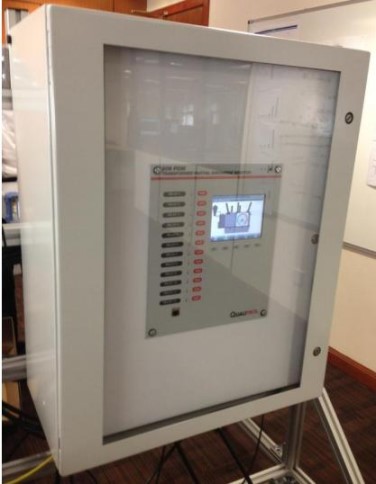

б. Модификация PDM Mini (609 PDM)
С блока оптического преобразования (далее по тексту – БОП), который может
быть встроенным или выносным, измерительные сигналы передаются на дальнейшую
обработку в PDM. Каждый БОП содержит до шести измерительных каналов.
PDMпредназначеныдляобработкиивизуализацииизмерительной
информации. В PDM устанавливается опорный уровень ЧР для последующей
визуализации измеренных относительных измеренных значений ЧР. Внешний вид
различных модификаций PDM с указанием места пломбирования представлен на
рисунке 2.
Место
пломбирования
Место
нанесения знака
поверки
Место
пломбирования
Место
нанесения знака
поверки
Лист № 4
Всего листов 6

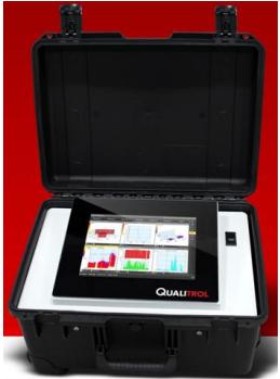

в. Модификация PDM Portable
Рисунок 2 - Различные модификации измерителей PDM
З
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
PDM имеют встроенное (ПО). Встроенное ПО (микропрограмма) реализовано
аппаратно и является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «низкий» в соответствии с рекомендациями
Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Встроенное
начение
Внешнее
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Микропрограмма
Не ниже 1.0
-
SmartPDM
Не ниже 1.0
-
±10
Число измерительных каналов (датчиков) для PDMG-RH, не
более
2000
Число измерительных каналов (датчиков) для PDMG-R, не
более
300
6+1*
24
от -45 до +55
от 5 до 95
Метрологические и технические характеристики
Таблица
2-
Основные метрологические и технические характеристики
Наименование характеристики
Диапазон измерений кажущегося заряда, пКл
Значение
От 1 до 1000
Пределы допускаемой относительной погрешности
измерений кажущегося заряда ЧР, %
Число измерительных каналов (датчиков) для PDM-Portable,
не более
Число измерительных каналов (датчиков) для PDM mini
(609 PDM), не более
Условия эксплуатации:
-
температура окружающей среды,
°
С
-
относительная влажность, %
Место
нанесения знака
поверки
Место
пломбирования
Лист № 5
Всего листов 6
от 90 до 264
от 47 до 63
от 40 до 290
Значение
от 84 до 106,7
Наименование характеристики
-
атмосферное давление, кПа
Параметры электрического питания:
-
напряжение переменного тока, В
-
частота переменного тока, Гц
-
напряжение постоянного тока, В
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы измерителей, лет, не менее
70
10000
15
Габаритные размеры, мм, не более
-
высота
-
ширина
-
длина
508
355
254
17
Масса, кг, не более
* - канал для шумящей антенны
Знак утверждения типа
наносят на лицевую панель корпуса PDM в виде наклейки, на титульный лист паспорта и
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3- Комплектность
Наименование Количество, шт.
Блок оптического преобразованияВ соответствии с заказом
Блок маршрутизатор
Шкаф управления
Кабели соединительные
Кабель питания
Руководство по эксплуатации
Программное обеспечение
Упаковочная тара
В соответствии с заказом
В соответствии с заказом
В соответствии с заказом
1
1
1
В соответствии с листом отгрузки
Поверка
осуществляется в соответствии с нормативным документом ГОСТ 20074-83
«Электрооборудование и электроустановки. Метод измерения характеристик частичных
разрядов», раздел 3 «Поверка и градуировка».
Основные средства поверки приведены в таблице 4.
Таблица 4- Основные средства поверки
Наименование оборудованияПределы (диапазоны) измерений
Метрологические
характеристики
Магазин емкости Р5025
для емкости < 1 мкФ кл.т 0,1
для емкости ≥ 1 мкФ кл.т 0,5
Генератор импульсов Г5-60от 0,05 мкс до 1 с(10
-6
·t ±10 нс)*
*Примечание: где t – установленное значение длительности импульса.
Знак поверки наносится:
-
PDMG-R и PDMG-RH: на правую боковую поверхность шкафа;
-
PDM mini (609-PDM): на левую боковую поверхность шкафа;
-
PDM Portable: на верхнюю поверхность прибора под открывающейся крышкой, рядом
с экраном.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения
частичных разрядов».
Нормативные и технические документы, устанавливающие требования к измерителям
частичных разрядов PDM
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2 ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения частичных
разрядов».
3 Техническая документация фирмы-изготовителя.
Изготовитель
Фирма QUALITROL® LLC, Великобритания
Юридический адрес: 74 Black Street, Glasgow, G4 0EF, UK
Телефон: +44 141 559 5965
Заявитель
Общество с ограниченной ответственностью «МТК Бизнес. Оптима»
(ООО «МТК Бизнес. Оптима»), г. Москва
ИНН 7729470920
Юридический адрес: 119602, г. Москва, ул. Академика Анохина, д. 38, корп. 1
Телефон/факс: +7(495) 780-77-04
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс 8 (495) 437 55 77/8 (495) 437 56 66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____ » _________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10203-05 | Измерители массовой доли магнитных материалов в шлифовальных материалах | Магнит-704 | ООО "ЗВУК", г.С.-Петербург | 1 год | Перейти |
| 11641-88 | Измерители артериального давления ртутные | ИАДР-ОП | ОАО "Термоприбор", г.Клин | 1 год | Перейти |
| 21043-01 | Измерители длины кабеля | Дельта-2 | ООО "ЭРМИС+", г.Томск | 1 год | Перейти |
| 25339-03 | Измерители артериального давления | CK-141, CK-141A, CK-142, CK-143, CK-145 | Фирма "Chin Kou Medical Instrument Co., Ltd.", Тайвань | 1 год | Перейти |
| 68789-17 | Измерители-регистраторы температуры | LogTag | Фирма "LogTag Recorders Limited", Новая Зеландия; Заводы-изготовители: "Moonpo Development Limited", Гонконг; "Techsen Electronics (Shenzhen) Co., Ltd.", Китай | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
