Спектрометры диффузионные аэрозольные ДАС 2702-М, ГРСИ 65151-16
Номер госреестра:
65151-16
Наименование СИ:
Спектрометры диффузионные аэрозольные
Обозначение типа:
ДАС 2702-М
Производитель:
ООО "АэроНаноТех", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63586
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры диффузионные аэрозольные ДАС 2702-М
Назначение средства измерений
Спектрометры диффузионные аэрозольные ДАС 2702-М (далее – спектрометры)
предназначены для измерений размеров и счетной концентрации аэрозольных частиц в
атмосферном воздухе и неагрессивных газах.
Описание средства измерений
Конструктивно спектрометры выполнены в виде единого блока, в котором размещены
диффузионная батарея, пробоотборная система с системой клапанов, счетчик аэрозольных
частиц, счетчик ядер конденсации с блоком укрупнения, электронный блок, а также система
контроля параметров аэрозоля.
Диффузионная батарея представляет собой различные наборы фильтрующих сеточек,
образующих ступени, на которых осаждаются аэрозольные частицы при прохождении
аэрозоля через батарею.
Счетчик аэрозольных частиц и счетчик ядер конденсации предназначены для
измерений счетной концентрации аэрозольных частиц в различных размерных диапазонах.
Блокукрупненияпредназначендляувеличенияразмеровмелкодисперсных
аэрозольных частиц за счет конденсации на них паров укрупняющей жидкости до величин,
различимых оптической системой счетчика ядер конденсации.
Электронный блок осуществляет управление работой спектрометра, обработку,
вычисление, отображение результатов измерений, а также хранение и передачу данных на
компьютер через интерфейс USB.
По способу установки на месте эксплуатации спектрометр является переносным.
Питание спектрометра
-
от сети переменного тока и от автономного источника питания.
Спектрометр имеет три режима работы:
- режим измерений параметров аэрозольных частиц в размерном диапазоне от 0,01 до
0,2 мкм (DAS);
- режим измерений параметров аэрозольных частиц в размерном диапазоне от 0,2 до
10 мкм (Submicron);
- режим измерений общей счетной концентрации аэрозольных частиц (CPC).
Диффузионная батарея используется только в режиме DAS.
Принцип работы спектрометра с применением диффузионной батареи основан на
определении коэффициента диффузии по измеренному коэффициенту проскока
-
доле частиц,
прошедшей через ступень диффузионной батареи без осаждения. Размер аэрозольных частиц
определяется по эффективности осаждения этих частиц, зависящей от коэффициента их
диффузии в газовом потоке.
Принцип работы спектрометра без диффузионной батареи основан на измерении
рассеянного аэрозольными частицами оптического излучения. Рассеянное частицей излучение
регистрируетсяфотодиоднымдетектором.Интенсивностьсветовогоимпульса
пропорциональна размеру аэрозольных частиц, а количество импульсов определяет число
аэрозольных частиц.
Спектрометр имеет два исполнения: с сенсорным экраном и без него. Во втором
исполнении управление работой спектрометра и отображение результатов измерений
осуществляется на персональном компьютере.
Лист № 2
Всего листов 5
Внешний вид спектрометра и обозначение места для размещения знака утверждения
типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа
приведена на рисунке 2.

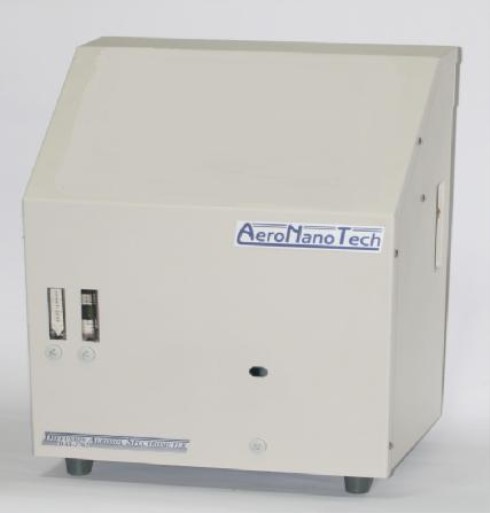

а) внешний вид спектрометра в исполнении 1

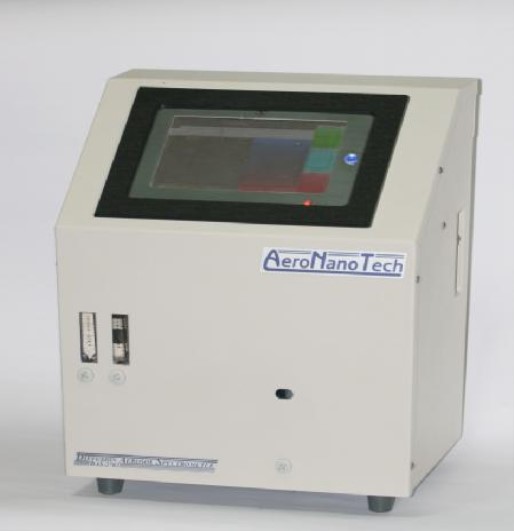

б) внешний вид спектрометра в исполнении 2
Рисунок 1
-
Внешний вид спектрометра
Место для
размещения знака
утверждения типа
Расходомер для
контроля расхода
аэрозольной пробы
Дренажный клапан
Индикатор уровня
укрупняющей
жидкости
Кнопка запуска
Сенсорный экран
Индикатор питания
Расходомер для
контроля расхода в
диффузионной
батарее
Лист № 3
Всего листов 5

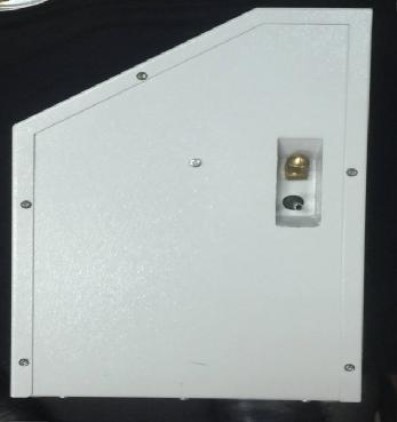

Рисунок 2 – Схема пломбировки от несанкционированного доступа
(вид спектрометра - сбоку)
Программное обеспечение
Спектрометр имеет встроенное программное обеспечение (ПО), разработанное ООО
«АэроНаноТех» на основе операционной системы Windows. Основные функции ПО:
управлениеработойспектрометра,обработка,вычисление,хранение,отображение
результатов измерений, передача данных на персональный компьютер.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
-
Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
DAS
не ниже v1.01
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
-
Идентификационное наименование и версия ПО отображаются на экране
спектрометра в исполнении 1 и на экране компьютера при подсоединении к нему
спектрометра в исполнении 2 в верхней строке меню ПО.
ПО и измеренные данные защищены с помощью кодов и паролей разработчика ПО.
Защита ПО и результатов измерений от преднамеренных и непреднамеренных изменений
соответствует уровню «средний» по Р 50.2.077-2014.
спектрометров
Наименование характеристики
Диапазон показаний размеров аэрозольных частиц, мкм
±15
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристики
приведены в таблице 2.
Таблица 2
-
Основные метрологические и технические характеристики
Значение
характеристики
Диапазон измерений размеров аэрозольных частиц, мкм
от 0,005 до 10
от 0,01 до 10
Пределы допускаемой относительной погрешности измерений размеров
аэрозольных частиц, %
Место
пломбировки
Место
пломбировки
Наименование характеристики
10
5
±20
±5
60
Лист № 4
Всего листов 5
Значение
характеристики
Максимальная измеряемая счетная концентрации аэрозольных частиц
размером, см
-3
Пределы допускаемой приведенной* погрешности измерений счетной
концентрации аэрозольных частиц, %
Номинальный объемный расход аэрозольной пробы в спектрометре, дм
3
/мин
2
Пределыдопускаемойотносительнойпогрешностиустановки
номинального объемного расхода в спектрометре, %
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В
220 ± 22
Потребляемая мощность спектрометра, работающего от сети переменного
тока, В∙А, не более
12
Номинальное напряжение питание от автономного источника, В
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
310
´
370
´
230
Масса, кг, не более
14
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от 10 до 50
- относительная влажность окружающего воздуха, %
от 30 до 80
- атмосферное давление, кПа
от 84 до 106,7
П р и м е ч а н и е
-
*Приведенная погрешность нормирована к максимальной измеряемой
счетной концентрации аэрозольных частиц
Знак утверждения типа
наносится на переднюю панель корпуса спектрометра в виде наклейки и на титульный лист
руководства по эксплуатации методом компьютерной графики.
Наименование, тип
Количество
Примечание
1
для блока укрупнения
частиц
Комплектность средства измерений
Комплект поставки спектрометров приведен в таблице 3.
Таблица 3
-
Комплект поставки
исполнение указывается
при заказе
для исполнения 1
1 Спектрометр диффузионный аэрозольный ДАС
2702-М
2 Сетевой адаптер 220В/50Гц
3 Кабель для питания
4 Стилус
5 Отвертка торцевая
6 Масло вакуумное ВМ-1С, ТУ 38.1011187-88
7 Шприц для заливки объемом 30 мл
8 Поддон
9 Руководство по эксплуатации МПТР.407232.001РЭ
10 Паспорт МПТР.407232.001ПС
11 Методика поверки МП-640-030-16
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии с документом МП-640-030-16 «Инструкция. Спектрометры
диффузионные аэрозольные ДАС 2702-М. Методика поверки»,утвержденным ФГУП
«ВНИИФТРИ» в марте 2016 г.
Лист № 5
Всего листов 5
Основные средства поверки:
- государственный вторичный эталон единиц дисперсных параметров взвесей
нанометрового диапазона ВЭТ 163-1-2010, рег. № 2.1.ZZT.0002.2013;
- государственный рабочий эталон единицы счетной концентрации РЭ-001-05-07,
рег. № 3.1.ZZТ.0024.2013;
- мера размера и счетной концентрации монодисперсных частиц ММР-10, рег.
№ 51911-12;
- расходомер-счетчик газа РГС-1, рег. № 20831-06.
Знак поверки наносится на свидетельство о поверке спектрометров в виде наклейки
или оттиска поверительного клейма.
Сведения о методиках (методах) измерений
«Спектрометр диффузионный аэрозольный ДАС 2702-М. Руководство по эксплуатации.
МПТР.407232.001РЭ».
Нормативные и технические документы, устанавливающие требования к спектрометру
диффузионному аэрозольному ДАС 2702-М
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
ТУ 4381-005-66334978-2016«СпектрометраэрозольныйдиффузионныйДАС 2702-М.
Технические условия».
Изготовитель
Общество с ограниченной ответственностью «АэроНаноТех» (ООО «АэроНаноТех»),
ИНН 7726651975
Юридический и почтовый адрес: 115230, г. Москва, Электролитный проезд, д. 1, корп. 3
Тел.: 8 (495) 924-8709
Е-mail:
Htt: //ru.aeronanotechnology.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 546-34-58, факс: (495) 526-63-21
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений
в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.
«___»___________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29301-05 | Фурье-спектрометры инфракрасные | Scimitar 800/1000/2000, PharmalyzIR, Oil Analyzer, Excalibur HE 3100/HE 3600/HE 4100, FTS 7000/7000e | Фирма "Varian, Inc.", США | 1 год | Перейти |
| 10112-85 | Спектрометры | РСС-006 | НПО "Рудгеофизика", г.С.-Петербург | 1 год | Перейти |
| 44726-10 | Спектрометры энергий рентгеновского излучения | СЕР-01 | ООО "Елватех", Украина, г.Киев | 1 год | Перейти |
| 49262-12 | Масс-спектрометры жидкостные | LCMS-8030 | Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu Corporation", США | 1 год | Перейти |
| 25365-05 | Масс-спектрометры | Autoflex (мод. Microflex) | Фирма "Bruker Daltonik GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
