Номер госреестра:
65142-16
Наименование СИ:
Микрометры рычажные
Обозначение типа:
705, 725
Производитель:
Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63577
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры рычажные серий 705, 725
Назначение средства измерений
Микрометры рычажные серий 705, 725 (далее по тексту – микрометры рычажные)
предназначены для измерений наружных линейных размеров деталей.
Описание средства измерений
Микрометры рычажные изготавливаются следующих серий:
705 – оснащенные сменным отсчетным устройством (рисунок 1);
725 – с отсчетным устройством, встроенным в скобу (рисунок 2).
В микрометрах рычажных обе измерительные поверхности связаны с отсчетными
устройствами. При этом величина перемещения первой измерительной поверхности связана
с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная
поверхность связана с механизмом стрелочного отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными
поверхностями, необходимо алгебраическое суммирование показаний по микрометрической
паре и по стрелочному отсчетному устройству.
Микрометрическая пара рычажного микрометра состоит из микрометрического
винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
В микрометрах рычажных серии 705 в качестве отсчетного устройства используется
индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (Госреестр №
52415-13).
Микрометры рычажные с верхним пределом диапазона измерений 50 мм и более
снабжаютсяустановочнымимерами.Вкачествеустановочныхмермогутбыть
использованы меры длины концевые плоскопараллельные серии 901 (Госреестр № 56330-
14).
Установочные меры для микрометров рычажных серии 725 изготавливаются с двумя
плоскими поверхностями, для серии 705 – с одной плоской и одной сферической
поверхностями.
Микрометры рычажные серии 725 имеют хромированную стальную скобу, ходовой
винт из закаленной нержавеющей стали, измерительные поверхности оснащены твердым
сплавом.
Опломбирование корпуса микрометров рычажных от несанкционированного доступа
не предусмотрено.
Товарный знакили, илинаносится на паспорт микрометров
рычажных типографским методом, на скобу или барабан, и на футляр микрометров
рычажных краской или методом лазерной маркировки.
Лист № 2
Всего листов 6

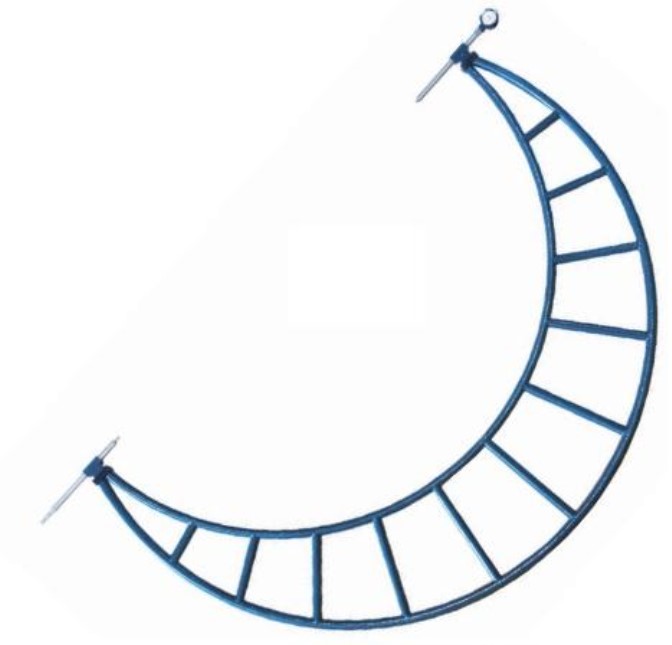

Рисунок 1 – Общий вид микрометров рычажных серии 705
Рисунок 2 – Общий вид микрометров рычажных серии 725
Лист № 3
Всего листов 6
Отсчетное устройство
Серия
Диапазон
измерений, мм
Измеритель
ное усилие,
Н
Колебание
измерительного
усилия, Н, не более
705
725
Метрологические и технические характеристики
Таблица 1 - Основные метрологические характеристики микрометров рычажных
Цена
мм, не
Диапазон
деления,
показаний,
мм
менее
от 1000 до 1500
0,01от 0 до 10
от 8 до 122
от 1500 до 2000
от 2000 до 2500
от 2500 до 3000
от 0 до 25
от 25 до 50
от 50 до 75
от 75 до 100
± 0,04
0,001
± 0,06
от 5 до 102
±3
±4
Таблица 2. Пределы допускаемой абсолютной погрешности измерений микрометра
вместе с отсчетным устройством в любом рабочем положении и допуск параллельности
плоских измерительных поверхностей при нормируемом измерительном усилии и
температуре окружающей среды (20±4) ºС, и относительной влажности до 80 % (при
температуре 23 ºС)
Диапазон
измерений, мм
Пределы допускаемой абсолютной
погрешности, мкм, для серии
705725
с ценой деления отсчетного устройства,
мм
0,010,001
Допуск
параллельности
плоских
измерительных
поверхностей
микрометра, мкм
от 0 до 25 –
от 25 до 50 –
от 50 до 75 –
от 75 до 100 –
от 1000 до 1500±28
от 1500 до 2000±37
от 2000 до 2500±44
от 2500 до 3000±52
–
–
–
–
0,9
1,0
1,2
1,2
–
–
–
–
Лист № 4
Всего листов 6
Номинальный
размер
установочных
мер, мм
Допускаемое
отклонение длины
от номинальных
размеров, мкм
Отклонение от
плоскостности,
мкм
0,45
от 1000 до 1500
от 1500 до 2000
от 2000 до 2500
от 2500 до 3000
–
0,9
Таблица 3. Допускаемые отклонения длины от номинальных размеров, суммарное
отклонение плоскостности и параллельности, а также отклонение от плоскостности
измерительных поверхностей установочных мер
Диапазон
измерений
микрометров,
мм
от 25 до 50
от 50 до 75
от 75 до 100
Суммарное
отклонение
плоскостности и
параллельности,
мкм
0,5
0,5
0,5
25
50
75
1025
1275
1525
1775
2025
2275
2525
2775
±0,5
±0,5
±0,5
±6
±7
±8
±9
±12
±13
±16
±18
Таблица 4. Габаритные размеры и масса микрометров рычажных
Габаритные размеры
(ДхШхВ), мм, не более
1900х1380х190
2450х1745х190
2960х2110х200
3460х2485х200
160х65х25
185х70х27
210х145х30
СерияДиапазон
измерений, мм
705
от 1000 до 1500
от 1500 до 2000
от 2000 до 2500
от 2500 до 3000
725
от 0 до 25
от 25 до 50
от 50 до 75
от 75 до 100
235х160х35
Масса, кг, не
более
13,5
17,5
21,5
25,5
0,5
0,6
1,0
1,2
Цена деления шкалы барабана микрометра, мм0,01.
Измерительное перемещение микрометрического винта, мм, не менее 25.
Допуск плоскостности измерительных поверхностей микрометров серии 705 не более
0,9 мкм.
Допуск плоскостности измерительных поверхностей микрометров серии 725 не более
0,6 мкм.
Параметр шероховатости Ra измерительных поверхностей микрометров рычажных не
более 0,04 мкм по ГОСТ 2789-73.
Параметр шероховатости Ra измерительных поверхностей установочных мер для
микрометров серии 705 не более 0,08 мкм по ГОСТ 2789-73.
Параметр шероховатости Ra измерительных поверхностей установочных мер для
микрометров серии 725 не более 0,04 мкм по ГОСТ 2789-73.
Средний срок службы микрометров не менее 5 лет.
Диапазон рабочих температур, ºСот + 15 до + 25.
Относительная влажность воздуха, %, не более 80.
Лист № 5
Всего листов 6
Знак утверждения типа
наносят на футляр микрометров рычажных методом наклейки и на титульный лист паспорта
типографским методом.
1 шт.
Количество
1 шт.
Комплектность средства измерений
Таблица 5. Комплектность средств измерений
Наименование
Микрометр рычажный
Установочная мера для микрометров серии 725 с верхним
пределом диапазона измерений от 50 мм
Установочная мера для микрометров серии 705
Футляр
Паспорт
Методика поверки
2 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 65142-16 «Микрометры рычажные серий 705, 725.
Методика поверки», утвержденному ФГУП «ВНИИМС» 19 мая 2016 г.
Основные средства поверки:
–меры длиныконцевые плоскопараллельные3-гои 4-го разрядов по
ГОСТ Р 8.763-2011;
– оптико-механическая машина типа ИЗМ-4 (рег. № 5383-76).
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической
наклейки наносятся на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в паспортах на микрометры рычажные серий 705, 725.
Нормативныеитехническиедокументы,устанавливающиетребованияк
микрометрам рычажным серий 705, 725
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР
Адрес: 1500040, 44, Heping Road Harbin China.
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
ИНН 4345313234
Адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, телефон/факс: (8332)-21-66-88
Адрес электронной почты:
Лист № 6
Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
«___»___________ 2016 г.
М.п.
