Номер госреестра:
65138-16
Наименование СИ:
Угломеры с нониусом
Обозначение типа:
613
Производитель:
Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63573
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры с нониусом серии 613
Назначение средства измерений
Угломеры с нониусом серии 613 (далее по тексту - угломеры) предназначены для
измерений наружных и внутренних углов контактным методом.
Описание средства измерений
Принцип действия угломеров основан на совмещении линейки основания и
подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний
размера измеряемого угла по шкале угломера.
Угломер состоит из основания, выполненного в виде полудиска, с нанесенной на нем
угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической
подачи и стопорного винта.
Для точной установки угломера на измеряемый угол необходимо пользоваться
микрометрической подачей. Для фиксации размера угломеры имеют стопорные винты.

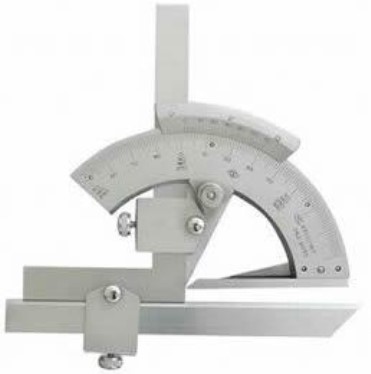

Рисунок 1 – Общий вид угломеров
Диапазон измерений
Пределы допускаемой
абсолютной погрешности
Метрологические и технические характеристики
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, а также пределы
допускаемой абсолютной погрешности измерений угломеров как при незатянутом, так и при
затянутом стопоре при температуре окружающего воздуха (20±5) °С и относительной
влажности до 80%
наружных угловвнутренних углов
Значение
отсчета по
нониусу
От 0º до 320ºОт 40ºдо 130º2’±2’
Товарный знакили, илинаносится на паспорт угломеров
типографским методом, на основание и на футляр угломеров краской или методом лазерной
маркировки.
Лист № 2
Всего листов 3
Таблица 2 – Допуск плоскостности и прямолинейности измерительных поверхностей
угломеров
Длина измерительных
поверхностей, мм
От 0 до 100 включ.
св. 100 до 150
Допуск плоскостности и
прямолинейности, мкм, не более
3
4
Таблица 3 - Основные технические характеристики угломеров
Габаритные размеры, мм, не более
ДлинаШиринаВысота
Масса, кг, не
более
150150270,4
Цена деления шкалы основания угломеров 1°.
Параметр шероховатости измерительной поверхности Ra не более 0,2 мкм по ГОСТ
2789-73.
Средний срок службы угломеров не менее 5 лет.
Диапазон рабочих температур, ºСот + 15 до + 25.
Относительная влажность воздуха, %, не более 80.
Знак утверждения типа
наносят на футляр угломеров методом наклейки и на титульный лист паспорта
типографским методом.
Комплектность средства измерений
Таблица 4. Комплектность средств измерений
Наименование
угломер
футляр
паспорт
методика поверки
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 65138-16 «Угломеры с нониусом серии 613. Методика
поверки», утвержденному ФГУП «ВНИИМС» 23 мая 2016 г.
Основное средство поверки:
– призматические угловые меры 2-го класса точности по ГОСТ 2875-88.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической
наклейки наносятся на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в паспорте на угломеры с нониусом серии 613.
Нормативные и технические документы, устанавливающие требования к угломерам с
нониусам серий 613
Государственная поверочная схема для средств измерений плоского угла,
утвержденная Приказом Росстандарта 19 января 2016 г. № 22.
Техническая документация фирмы-изготовителя.
Лист № 3
Всего листов 3
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР
Адрес: 1500040, 44, Heping Road Harbin China
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
ИНН 4345313234
Адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, телефон/факс: (8332)-21-66-88
Адрес электронной почты:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
«___»___________ 2016 г.
М.п.
