Машины универсальные испытательные УТС 112, ГРСИ 65119-16
Номер госреестра:
65119-16
Наименование СИ:
Машины универсальные испытательные
Обозначение типа:
УТС 112
Производитель:
ООО "Тестсистемы", г.Иваново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63553
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины универсальные испытательные УТС 112
Назначение средства измерений
Машины универсальные испытательные УТС 112 (далее – машины) предназначены для
измерения силы при проведении механических испытаний на растяжение, сжатие образцов
конструкционных материалов (металлов, пластмасс, тканей, композитов и др.) и изделий
(трубы и др.).
Описание средства измерений
Принцип действия машин основан на преобразовании нагрузки, приложенной к
испытываемомуобразцудатчикомсилоизмерительным,вэлектрическийсигнал,
изменяющийся пропорциональноэтой нагрузке.Приложенная нагрузка,создаваемая
машинами, деформирует испытуемый образец, при этом производится измерение силы.
Конструктивно машины состоят из рамы, внутри которой расположены подвижный и
неподвижный захваты для установки испытываемого образца, системы электропривода и
пульта оператора. Один захват закреплен на неподвижной, а второй на подвижной траверсе
рамы через датчик силоизмерительной системы. Перемещение подвижного захвата при помощи
системы электропривода деформирует образец вплоть до его разрушения.
Пульт оператора представляет собой микропроцессорный прибор, который осуществляет
прием и обработку информации от датчика силоизмерительного, датчика перемещений,
конечных выключателей, а также вырабатывает сигналы для управления процессом испытания.
На передней панели пульта оператора расположены графический дисплей и клавиатура для
ввода исходных данных и режимов испытания.
Пульт оператора обеспечивает:
- ввод всех параметров испытания образца с клавиатуры в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытаний на дисплей пульта оператора;
- связь с внешними устройствами;
- для проведения специальных испытаний может быть обеспечен режим нагружения
периодической знакопеременной силой.
Машины в базовой комплектации содержат два измерительных канала:
-канализмеренийсилы,включающийвсебядатчиксилоизмерительныйи
преобразователь сигнала;
-канал измерения перемещений подвижной траверсы, включающий в себя датчик
перемещений и цифровой преобразователь.
Машины выпускаются в 9 модификациях, отличающихся наибольшим пределом
измерений.Метрологическиеитехническиехарактеристикимодификациймашин
представлены в таблице 2.
По заказу машины могут иметь варианты исполнения с увеличенным рабочим ходом
подвижной траверсы, высотой и шириной рабочего пространства.
Машины могут быть укомплектованы программно-техническим комплексом
(персональный компьютер, принтер, линия связи для подключения к пульту оператора машины
Лист № 2
Всего листов 6
ипрограммноеобеспечение),термокриокамерамиивысокотемпературнымипечами,
устройствами измерений продольной и поперечной деформации.
Модификации машин имеют обозначение:
«Машина УТС 112-X - Y» УХЛ 4.2 ТУ4271-023-99369822-16, где:
УТС 112
– номер проекта предприятия разработчика машин;
Х
– наибольшая предельная нагрузка, кН;
Y
- обозначение пределов допускаемой относительной погрешности измерений силы.
Обозначение машин при заказе:
Машина с наибольшей предельной нагрузкой 50 кН и пределами допускаемой
относительной погрешности измерений силы ±0,5 %:
"Машина универсальная испытательная УТС 112-50-0,5». УХЛ 4.2. ТУ 4271-023-
99369822-16".
Машина с наибольшей предельной нагрузкой 30 кН и пределами допускаемой
относительной погрешности измерений силы ±1 %:
"Машина универсальная испытательная УТС 112-30-1,0». УХЛ 4.2. ТУ 4271-023-
99369822-16".
Внешний вид машин представлен на рисунках 1-3.

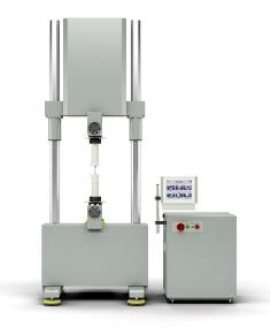

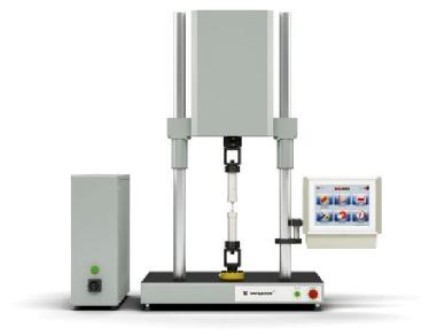

Рисунок 1- Внешний вид машин: УТС 112-0,016; УТС 112-0,05; УТС 112-0,1;
УТС 112-0,2; УТС 112-0,6
а) исполнение со стойкой управления б) исполнение без стойки управления

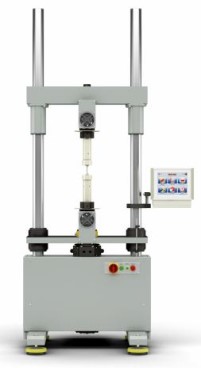

Рисунок 2- Внешний вид машин УТС 112-10
Лист № 3
Всего листов 6
а) исполнение со стойкой управленияб) исполнение без стойки управления

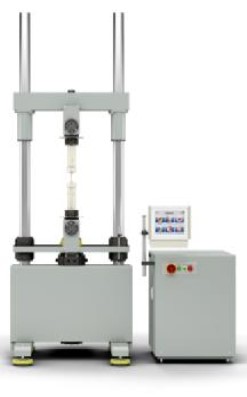

Рисунок 3 - Внешний вид машин: УТС 112-10; УТС 112-30; УТС 112-50, УТС 112-100
а) пломбировка в виде клеймаб) пломбировка наклейкой
Рисунок 4 – Схема пломбировки пульта оператора от несанкционированного
доступа и нанесения знака поверки
Программное обеспечение
Программное обеспечение машин (далее – ПО) предназначено для управления режимами
работы, обработки результатов измерений силы и перемещений, отображения их на мониторе
пульта оператора.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее пульта оператора при включении машины.
Конструктивно машины имеют защиту встроенного ПО от преднамеренных или
непреднамеренных изменений, реализованную изготовителем на этапе производства путем
установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к
ПО ограничен паролями.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно
Р 50.2.077-2014 соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Место для
нанесения
знака
поверки
Лист № 4
Всего листов 6
Таблица 1- Программное обеспечение
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
ТestProf I
P_1.01M
1.01M.ХХ*
0x1125672
алгоритм CRC16
*1.01М. – метрологически значимая часть ПО;
ХХ – метрологически не значимая часть ПО.
Метрологически не значимая часть ПО является сервисной частью, её объём и
конфигурация оговариваются при заказе.
Метрологические и технические характеристики
Технические
характеристики
400
620
Основные метрологические и технические характеристики машин приведены в таблице 2.
Таблица 2
Модификация машины
УТС 112-0,016
УТС 112-0,05
УТС 112-0,1
УТС 112-0,2
УТС 112-0,6
УТС 112-10
УТС 112-30
УТС 112-50
УТС 112-100
234
567
8910
±0,016±0,05±0,1
±0,2±0,6±10
±30±50±100
±0,5
±1,0
105050
505050
100100100
±0,05 мм
±1 %
1
Наибольшая предельная
нагрузка, кН
Пределы допускаемой
относительной
погрешности измерений
силы, %
Максимальный ход
подвижной траверсы, мм,
не менее
Пределы допускаемой
погрешности измерений
перемещения подвижной
траверсы:
в диапазоне от 0,1 до 5 мм
включительно;
в диапазоне свыше 5 мм
Ширина рабочего
пространства, мм, не менее
Лист № 5
Всего листов 6
Потребляемая мощность,
кВт, не более
Напряжение питающей
сети переменного тока, В
230/400 ± 10 %
Частота питающей сети
переменного тока, Гц
50 ± 1
0,0001
от +10 до +35
от 45 до 80
от 84 до 106
Вероятность безотказной
работы за 1000 ч
0,92
Полный средний срок
службы, лет, не менее
15
23
456
78910
750 750
600 600
1600 1600
200200
600600
550550
750 750 750
600 600 600
1600 1600 1600
200200200
600600600
550550550
800 850 850 850
500 900 900 900
2500 2500 2500 2500
620 620 620 620
600 600 600 600
1100 1100 1100 1100
1
Габаритные размеры, мм,
не более:
- машины:
длина;
ширина;
высота;
- стойки управления:
длина;
ширина;
высота
Масса, кг, не более:
- машины;
- стойки управления
160 160
50 50
160 160 160
50 50 50
550 750 750 950
115 115 115 115
0,70,9
1,01,51,5
3,03,03,05,0
Номинальная цена деления
единицы наименьшего
разряда измерителя
перемещений подвижной
траверсы, мм
Условия эксплуатации:
- температура
окружающего воздуха, °С;
- относительная влажность
воздуха (без
конденсации),%
- атмосферное давление,
кПа
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
эксплуатационной документации и методом офсетной печати на таблички, прикрепляемые к
корпусу машин и корпусу пульта оператора.
Лист № 6
Всего листов 6
Комплектность средства измерений
Количество
1
1
Наименование
Машина универсальная испытательная УТС 112
ТС 112.000.000 РЭ «Машины универсальные испытательные УТС 112.
Руководство по эксплуатации»
Инструкция оператору. ТС112.000.000-01 ИО
Методика поверки
1
1
Поверка
осуществляется по документуМП 65119-16 «ГСИ. Машины универсальные испытательные
УТС 112. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» «09» февраля
2016 года.
Основные средства поверки (эталоны):
- динамометры 2 разряда (ПГ ±0,12 %; ПГ ±0,24 %) по ГОСТ 8.640-2014;
- индикатор часового типа ИЧ 25, 0-25 мм, КТ 1 по ГОСТ 577;
- штангенциркуль ШЦЦ-300-0,01, 0 - 300 мм, ПГ ±0,03 мм по ГОСТ 166.
Знак поверки наносится в виде наклейки в соответствии с рисунком 4б и в свидетельство
о поверке в виде оттиска.
Сведения о методиках (методах) измерений
Методика (метод) измерений изложен в документе ТС112.000.000 РЭ «Машины
универсальные испытательные УТС 112. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам
универсальным испытательным УТС 112
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ4271-023-99369822-16 Машины универсальные испытательные УТС 112.
Изготовитель
ООО «Тестсистемы», г. Иваново
ИНН 3702524018
153027, г. Иваново, ул. Павла Большевикова, д.27
Тел/факс. (4932) 590-884, 590-885
Испытательный центр
ГЦИ СИ ФБУ «Ивановский ЦСМ»
153000, РФ, г. Иваново, ул. Почтовая, д. 31/42,
тел.: (4932) 32-84-85, факс: (4932) 41-60-79,
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _____________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33822-13 | Штангенциркули универсальные | 25 ES | Фирма "Mahr GmbH", Германия | 1 год | Перейти |
| 55223-13 | Машины координатно-измерительные мобильные | FARO Laser Tracker VANTAGE | Фирма "FARO Swiss Holding GmbH", Швейцария | 1 год | Перейти |
| 71359-18 | Стенды универсальные коллиматорные | ВЕГА УКС-М | ООО "Геостройизыскания", г.Москва | 2 года | Перейти |
| 36879-08 | Машины трехкоординатные измерительные | MMZ B 2000/MMZ B 2500 | Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия | 1 год | Перейти |
| 80002-20 | Твердомеры универсальные | Qness 250 EVO, Qness 750 EVO, Qness 3000 EVO | Фирма "ATM Qness GmbH", Австрия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
