Описание типа средства измерения: Читать в отдельном окне

Untitled document

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные АТ, СТ

Назначение средства измерений

Машины испытательные универсальные АТ, СТ (далее – машины) предназначены

для измерений силы сжатия или растяжения при проведении механических испытаний об-

разцов.

Описание средства измерений

Принцип действия заключается в преобразовании тензорезисторным датчиком силы,

воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой

силе. Электрический сигнал передаётся в контроллер для преобразования, обработки. Далее

информация с контроллера поступает в компьютер. Результаты измерений в единицах силы

отображаются на дисплее компьютера.

Конструктивно машина состоит из нагружающего устройства, контроллера и ком-

пьютера.

Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика,

подвижной траверсы, набора дополнительных приспособлений для закрепления образцов.

Контроллер предназначен для обработки и преобразования сигналов датчика.

Компьютер управляет всеми операциями. Компьютер может быть внешним (модель

СТ) или встроенным в машину (модель АТ). Измеренные значения силы отображаются на

дисплее компьютера.

Модификации машин отличаются пределами измерений, габаритными размерами и

массой. Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT) выпускаются в на-

стольном варианте исполнения. Машины 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС, FS50AT(CT),

FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT),

FS750AT(CT), FS1000AT(CT) выпускаются в напольном варианте исполнения (Рисунок 1, 2).

У машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT),

FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT),

FS750AT(CT), FS1000AT(CT) нагружающее устройство содержит один тензорезисторный

датчик. У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС нагружающее устройство содержит

четыре тензорезисторных датчика.

У машин М100АТ(СТ) и М250АТ(СТ) нагрузочная рама выполнена в виде одной

колонны. У машин M350AT(CT), M500AT(CT) FS50AT(CT), FS100AT(CT), FS150AT(CT),

FS200AT(CT), FS300AT(CT), FS500AT(CT) - в виде двух колон (Рисунок 1). У машин 25

АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС и FS600AT(CT), FS750AT(CT), FS1000AT(CT) - в виде че-

тырёх колонн (Рисунок 2).

У машин 25 АТ(СТ) ВОХС, 50 АТ(СТ) ВОХС между колонн установлены увеличен-

ных размеров плиты для испытания крупногабаритных образцов (Рисунок 2).

Машины М100АТ(СТ), М250АТ(СТ), M350AT(CT), M500AT(CT), FS50AT(CT),

FS100AT(CT), FS150AT(CT), FS200AT(CT), FS300AT(CT), FS500AT(CT), FS600AT(CT),

FS750AT(CT), FS1000AT(CT) по заказу потребителя могут поставляться с несколькими тен-

зоризисторными датчиками с одной нагрузочной рамой. При этом эксплуатация (в т.ч. повер-

ка) данных машин осуществляется поочередно с каждым тензорезисторным датчиком, как ес-

ли бы это были несколько машин в отдельности.

Приложение к свидетельству № 63532

об утверждении типа средств измерений

Лист № 2

Всего листов 8

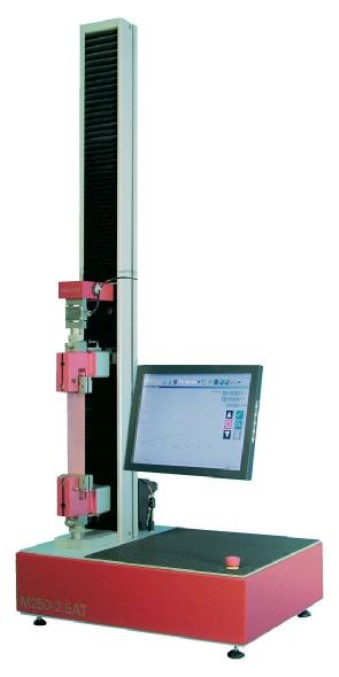

Вариант исполнения настольный со

встроенным компьютером и одной колонной

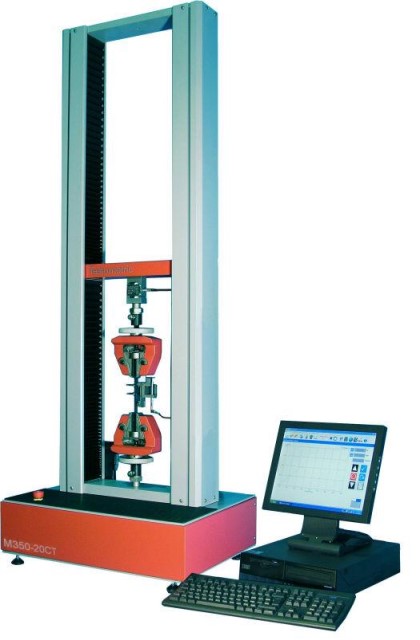

Вариант исполнения настольный с

внешним компьютером и двумя колоннами

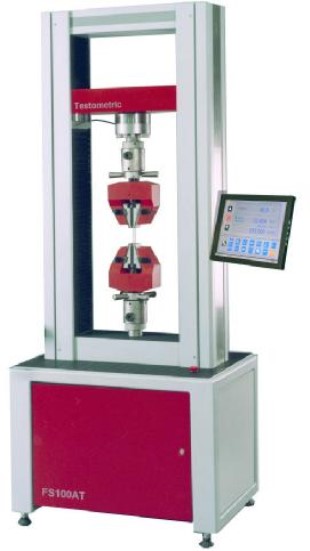

Вариант исполнения напольный со встроенным компьютером и двумя колоннами

Рисунок 1 - Общий вид машин испытательных универсальных АТ, СТ

Лист № 3

Всего листов 8

Вариант исполнения напольный со

встроенным компьютером

и четырьмя колоннами

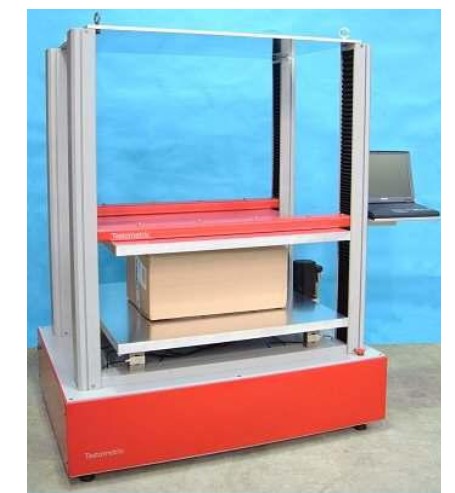

Вариант исполнения напольный с внешним

компьютером, четырьмя колоннами и

увеличенным размером плиты для испытания

крупногабаритных образцов

Рисунок 2 - Общий вид машин испытательных универсальных АТ, СТ

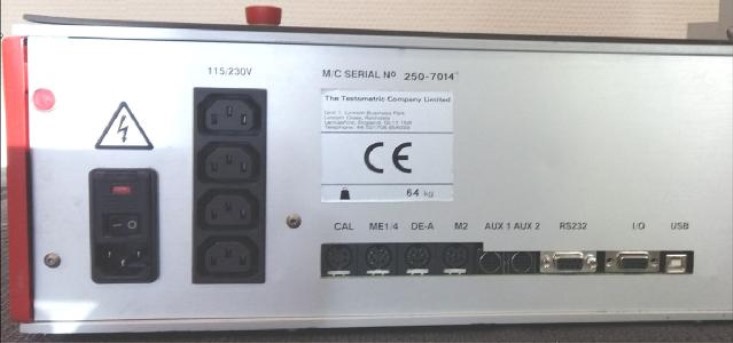

Для защиты конструкции машин от несанкционированной настройки и вмешатель-

ства, которые могут привести к искажению результатов измерений, задняя защитная панель

пломбируется (рисунок 3).

Место нанесе-

ния пломбы и

знака поверки

Рисунок 3 – Схема пломбирования от несанкционированного доступа

Лист № 4

Всего листов 8

Программное обеспечение

В машинах используется автономное программное обеспечение.

Автономноепрограммноеобеспечениепредназначенодляустановкина

персональный компьютер под управлением операционной системы семейства Microsoft

Windows.

В машинах устанавливается один из вариантов программного обеспечения «WinTest

Analisys» или «WinTest Lite», отличающихся функциональными возможностями.

Автономное программное обеспечение выполняет функции по сбору, обработке,

хранению, передаче и предоставлению измерительной информации.

программного обеспечения

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данныеЗначения

(признаки)

Идентификационное наименование

WinTest AnalisysWinTest Lite

Ver.4.5.1Ver. 4.5.2 LM

Номер версии (идентификационный

номер) программного обеспечения

Цифровой идентификатор про-d9cded13b6781b42d6203ec d95e66fdaae46b8c4e66658

граммного обеспечения 0475d9285d19f25a3 (sha1)639f314662b10f060 (sha1)

Примечания: Номер версии программного обеспечения должен быть не ниже номера, ука-

занного в таблице 1.

Идентификация программы: в основном окне программы необходимо нажать кнопку

«i». На экране отобразиться номер версии программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изме-

нений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при

нормировании метрологических характеристик.

500, 1000

2,0

Метрологические и технические характеристики

Таблица 2 – Основные метрологические и технические характеристики

Наименование характери-Значение характеристики в зависимости от модификации

стики М100АТ,М250АТ,М350АТ,М500АТ,FS100АТ,

М100СТМ250СТМ350СТМ500СТFS100СТ

Наибольший предел изме- 500, 1000, 500, 1000, 2500, 3000,

рений силы, Н 500, 1000, 2500, 3000, 5000, 10000, 20000,

2500, 30005000, 10000,25000, 30000, 50000,

20000 100000

Наименьший предел изме-

рений силы, % от наиболь-

шегопределаизмерений

силы

Пределы допускаемой от-

носительнойпогрешности± 0,5

измерений силы, %

Габаритные размеры (дли-

1130147515852350

на, ширина, высота), мм, не

415, 380,590, 450,

590, 450, 1575

762, 505,900, 625,

более

Масса, кг, не более2892190386950

Лист № 5

Всего листов 8

от + 15 до + 35

0,8

Продолжение таблицы 2

Наименование характери-

стики

Значение характеристики в зависимости от модификации

М100АТ, М250АТ, М350АТ, М500АТ, FS100АТ,

М100СТ М250СТ М350СТ М500СТ FS100СТ

от 187 до 242

от 49 до 51

от 45 до 80

0,30,451,22,2

Электрическое питание от

однофазной сети перемен-

ного тока:

- напряжение, В

- частота, Гц

Условия эксплуатации:

- температура, °С

- относительная

влажность, %

Потребляемаямощность,

кВт, не более

Вероятностьбезотказной

работы за 1000 ч

2,5; 3,0;

100; 150

0,5; 1,0;

2,5; 3,0;

25; 30; 50;

0,5; 1,0;

2,5; 3,0;

25; 30; 50;

200; 300;

25; 30; 50;

200; 300;

2,0

Таблица 3 – Основные метрологические и технические характеристики

Наименование характери-Значение характеристики в зависимости от модификации

стики

FS150АТ,FS200АТ,FS300АТ,FS500АТ,FS600АТ,

FS150СТFS200СТFS300СТFS500СТFS600СТ

Наибольший предел изме- 0,5; 1,0; 0,5; 1,0;

рений силы, кН0,5; 1,0; 2,5; 3,0; 2,5; 3,0;

5,0; 10; 20;

5,0; 10; 20;5,0; 10; 20;

25; 30; 50;

100; 150; 100; 150;

200200; 300

500500; 600

Наименьший предел из-

мерений силы, % от наи-

большего предела измере-

ний силы

Пределы допускаемой от-

носительной погрешности± 0,5

измерений силы, %

Габаритные размеры

23502950295030003000

(длина, ширина, высота),

900, 625,1100, 750,1100, 750,1100, 755,1200, 1500,

мм, не более

Масса, кг, не более9851850185020004000

Электрическое питание от

однофазнойсетипере-

менного тока:

- напряжение, Вот 350 до 400

- частота, Гц от 49 до 51

Условия эксплуатации:

- температура, °Сот + 15 до + 35

- относительная

влажность, %от 45 до 80

Лист № 6

Всего листов 8

0,8

Продолжение таблицы 3

Наименование характери-

стики

Значение характеристики в зависимости от модификации

FS150АТ, FS200АТ, FS300АТ, FS500АТ, FS600АТ,

FS150СТ FS200СТ FS300СТ FS500СТ FS600СТ

2,24,54,54,54,5

Потребляемая мощность,

кВт, не более

Вероятность безотказной

работы за 1000 ч

25; 30; 50;

20; 25; 30;

30; 50

760, 625, 2200

лее

Таблица 4 – Основные метрологические и технические характеристики

Наименование ха-Значение характеристики в зависимости от модификации

рактеристики

FS50АТ,FS750АТ,FS1000АТ,25 АТ ВОХС, 25 АТ ВОХС,

FS50СТFS750СТFS1000СТ25 СТ ВОХС25 СТ ВОХС

Наибольший пре-0,5; 1,0; 2,5; 0,5; 1,0; 0,5; 1,0; 2,5;

делизмерений3,0; 5,0; 10;2,5; 3,0;3,0; 5,0; 10;

силы, кН20; 25; 30; 505,0; 10; 20;

50; 100; 150;5,0; 10; 20; 25

5,0; 10; 20; 25;

100; 150; 200; 300;

200; 300;500; 750;

500; 750 1000

Наименьший пре-

дел измерений

силы, % от наи-2,0

большего предела

измерений силы

Пределыдопус-

каемой относи-

тельнойпогреш-± 0,5

ности измерений

силы, %

Габаритные раз-

меры (длина, ши-1200, 1500,1200, 1500,1920, 1020,1920, 1520,

рина, высота), мм, 3000 3000 2500 2500

не более

Ма

сс

а,

г, не б

75060006000750820

Электрическое

питание от одно-

фазной сети пе-

ременного тока:

- напряжение, Вот 187 до 242от 350 до 400от 187 до 242

- частота, Гц от 49 до 51 от 49 до 51 от 49 до 51

Лист № 7

Всего листов 8

Продолжение таблицы 4

Наименование ха-Значение характеристики в зависимости от модификации

рактеристики

FS50АТ,FS750АТ,FS1000АТ,25 АТ ВОХС, 25 АТ ВОХС,

FS50СТFS750СТFS1000СТ25 СТ ВОХС25 СТ ВОХС

Условия эксплуа-

тации:

- температура, °Сот + 15 до + 35

- относительная

влажность, %от 45 до 80

Потребляемая

мощность, кВт, не2,24,54,51,02,2

более

Вероятность без-

отказнойработы0,8

за 1000 ч

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации

типографским способом и на табличку, закрепленную на правой боковой стенке основания

машины, фотохимическим способом.

Комплектность средства измерений

Таблица 5 – Комплектность средства измерений

Наименование

Машина испытательная универсальная

Количество

1 шт.

Руководство по эксплуатации

Приспособление для установки гирь при поверке

Методика поверки

Обозначение

в зависимости от моди-

фикации

МП 2301-286-2016

1 экз.

1 шт.

1 экз.

Поверка

осуществляется по методике МП 2301-286-2016 «Машины испытательные универсальные

АТ, СТ. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева»

04.05.2016 г.

Основные средства поверки:

- динамометры 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений

доверительных границ относительной погрешности δ = 0,12 %;

- гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Знак поверки наносится на заднюю защитную панель.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Машины испытательные универсальные АТ, СТ.

Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам ис-

пытательным универсальным АТ, СТ

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений

силы.

Техническая документация изготовителя.

Лист № 8

Всего листов 8

Изготовитель

«The Testometric Company Limited», Великобритания

Адрес: Unit 1, Lincoln Business Park, Lincoln Close, Rochdale, Lancashire, OL11 1NR, UK

Телефон: +44 (0) 1706 654039, факс: +44 (0) 1706 646089

Адрес в Интернет:

http://testometric.co.uk/

Заявитель

Общество с ограниченной ответственностью «Сигма Микрон» (ООО «Сигма Микрон»)

Юридический адрес: 192019, Санкт-Петербург, ул. Седова, д.11, офис 607

Почтовый адрес: 192019, Санкт-Петербург, ул. Седова, д.11, офис 836

Телефон: (812) 633-33-23, факс: (812) 633-33-24

Адрес электронной почты:

mail@sigma-micron.ru

ИНН 7811330411

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Адрес в Интернет:

http://www.vniim.ru

Адрес электронной почты:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний

средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___»____________2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25865-03	Дозиметры универсальные	ДКС-101	ООО "Политехформ-М", г.Москва	1 год	Перейти
50398-12	Твердомеры универсальные	УТ 5011 и УТ 5011А	ООО "Точприбор Северо-Запад", г.С.-Петербург	1 год	Перейти
17550-98	Вольтметры универсальные электрометрические	В7-58А	ОАО "Минский приборостроительный завод", Беларусь, г.Минск	1 год	Перейти
74061-19	Машины универсальные испытательные	Chatillon серии CS2 и Lloyd серий LD, LS	Фирма "AMETEK Sensors, Test & Calibration", США	1 год	Перейти
22266-07	Машины координатно-измерительные	КИМ-1400, КИМ-1400/3000	ООО "Лапик", г.Саратов	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуМашины испытательные универсальные AT, CTГРСИ 65101-16

Заказать поверку
Машины испытательные универсальные AT, CT
ГРСИ 65101-16
