Шумомеры, анализаторы спектра, виброметры 2250, 2250-L, 2270, ГРСИ 65096-16
Номер госреестра:
65096-16
Наименование СИ:
Шумомеры, анализаторы спектра, виброметры
Обозначение типа:
2250, 2250-L, 2270
Производитель:
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63527
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шумомеры, анализаторы спектра, виброметры 2250, 2250-L, 2270
Назначение средства измерений
Шумомеры, анализаторы спектра, виброметры 2250, 2250-L, 2270 (далее – приборы)
предназначены для измерений уровня звукового давления и виброускорения, а также анализа
сигналов звукового давления в 1/1 и 1/3 октавных полосах частот.
Описание средства измерений
Конструктивно прибор выполнен в пластиковом корпусе, в котором размещены элек-
тронные платы, клавиатура управления и ЖК-дисплей. В верхней части корпуса прибора рас-
положен разъём, к которому подключается конденсаторный микрофон. В нижней части кор-
пуса прибора расположены: разъём, к которому подключается пьезоэлектрический вибропре-
образователь (в базовую комплектацию не входит); разъём выхода сигнала постоянного и пе-
ременного тока; порт USB 2.0 для подключения к ПК; разъем для стерео-наушников; высоко-
скоростной сетевой интерфейс; разъём ввода/вывода для обмена данными с периферийными
устройствами; слот для карты памяти формата SD. Прибор имеет встроенную память для хра-
нения внутреннего программного обеспечения (ПО). Прибор имеет ряд дополнительных
функций, может работать под управлением компьютера через стандартный интерфейс USB.
ПО BZ-5503 позволяет передавать данные из прибора в компьютер и обратно, проводить об-
работку результатов и создавать протоколы измерений.
Принцип действия прибора основан на преобразовании конденсаторным микрофоном
или пьезоэлектрическим вибропреобразователем поступающего сигнала в электрический сиг-
нал с последующим измерением уровней этого электрического сигнала с помощью аналого-
цифрового преобразователя и обработкой специализированным микропроцессором. Результа-
ты измерений и информация о режиме работы отображаются на дисплее. Дополнительные
модули ПО позволяют использовать прибор в качестве октавного и третьоктавного анализа-
тора спектра в реальном масштабе времени, цифрового самописца и виброметра. Прибор име-
ет встроенную флэш-память для хранения настроек пользователя и данных измерений. Дан-
ные измерений могут храниться на сменных картах памяти формата SD и CF.
Приборы могут поставляться со следующими программными модулями, имеющими
функции:
- измерения уровня звука BZ-7222, BZ-7130 (для 2250-L);
- октавного частотного анализа BZ-7223, BZ-7131 (для 2250-L);
- третьоктавного частотного анализа BZ-7132 (только для 2250-L);
- регистрации данных BZ-7224, BZ-7133 (для 2250-L);
- расширенной регистрации данных BZ-7225;
- записи сигнала BZ-7226;
- измерения времени реверберации BZ-7227;
- измерения параметров акустики зданий BZ-7228;
- измерений на двух каналах BZ-7229 (только для 2270);
- БПФ-анализа BZ-7230;
- тональной оценки BZ-7231;
- измерения интенсивности звука BZ-7233 ( только для 2270).

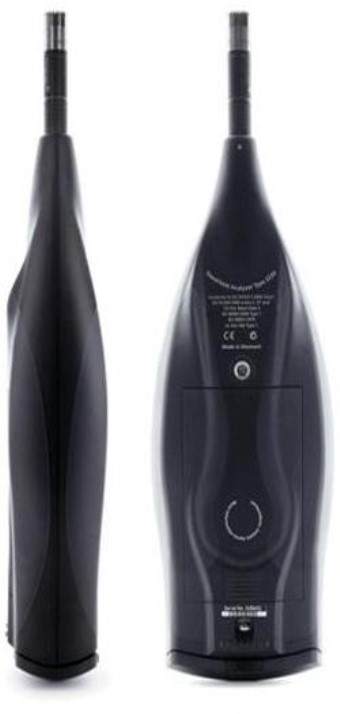

Внешний вид приборов с указанием места пломбировки от несанкционированного дос-
тупа и места размещения знаков утверждения типа приведены на рисунке 1.
Рисунок 1
Программное обеспечение
Для управления режимами работы прибора и обработки измерительных сигналов при-
меняется внутреннее (встроенное) ПО, которое устанавливается при изготовлении прибора и
не имеет возможности считывания и модификации.
Идентификационные признаки ПО представлены в таблице 1.
Лист № 2
Всего листов 6
2250, 2250-L2270
Место пломбировки
Место размещения знака
утверждения типа
-
Лист № 3
Всего листов 6
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Measurement Partner Suite BZ-5033
Номер версии (идентификационный2250 ver.1.1 и выше
номер) ПО 2250-L ver.2.0 и выше
2270 ver.3.0 и выше
Цифровой идентификатор ПО (контрольная сумма ис-
полняемого кода)
Метрологически значимая часть ПО приборов не требуют специальных средств защи-
ты.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
от 24,8 до 140
от 24,9 до 140
от 25,5 до 140
от 26,2 до 140
±0,7
1
S, F, I, Peak
Метрологические и технические характеристики
Метрологические и технические характеристики приборов в случае комплектации с
микрофоном 4189 (для 2250/2270) или микрофоном 4950 (для 2250-L) приведены в таблице 2.
Таблица 2
Значение характеристики
Наименование характеристики
2250
22702250-L
12
1
Количество каналов
Диапазон измерений уровня звукового давления
(частотная коррекция А), дБ
Диапазон измерений уровня звукового давления
(частотная коррекция С), дБ
от 30,6 до 140от 31,6 до 140
±1-
16,616,4
16,216,3
20,120,5
Диапазон измерений уровня звукового давления
(частотная коррекция Z), дБ отн. 20 мкПа
Пределы допускаемой абсолютной погрешности
измерений опорного уровня звукового давления
114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ
Класс точности в режиме шумомера по ГОСТ
17187-2010
Неравномерность амплитудно-частотной харак-
теристики прибора в режиме виброметра, дБ, не
более
Временные характеристики в режиме анализато-
ра спектра
Уровень собственных шумов для частотной кор-
рекции, дБ, не более:
- «А»
- «C»
- «Z»
Лист № 4
Всего листов 6
Наименование характеристики
0
300×93×50
от - 10 до + 50
Продолжение таблицы 2
Значение характеристики
225022702250-L
от 8 до 16000от 16 до 8000
от 6,3 до 20000от 12,5 до 16000
от 24,4 до 140от 22,9 до 140
от 20,5 до 140от 20,1 до 140
Рабочий диапазон частот в режиме октавного
спектрального анализа, Гц
Рабочий диапазон частот в режиме третьоктавно-
го спектрального анализа, Гц
Диапазон измерений уровня звукового давления в
режиме октавного анализа, дБ
Диапазон измерений уровня звукового давления в
режиме третьоктавного анализа, дБ
Класс точности в режиме анализатора спектра по
ГОСТ Р 8.714-2010
Габаритные размеры (длина×ширина×высота), мм,
не более
Масса (с аккумуляторной батареей), г, не более
Электропитание
650
встроенная ионно-литиевая
аккумуляторная батарея
Рабочие условия эксплуатации:
- температура окружающего воздуха,°С
- относительная влажность воздуха (при темпера-
туре 40 °С), %, не более
90
Знак утверждения типа
наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки приборов приведен в таблице 3.
Таблица 3
Т
НаименованиеКоличество, шт
2250/22702250-L
1 1
1-
- 1
1 1
11*
1 1
Шумомер, анализатор спектра, виброметр
1/2’’ конденсаторный микрофон 4189
1/2’’ конденсаторный микрофон 4950
Микрофонный предусилитель ZC-0032
Ветрозащитный экран UA-1650
Сетевой источник питания (зарядное устройство)
ZG-0426
Аккумуляторная батарея QB-0061
Акселерометр 4397
Акселерометр 4533-B/4533-B-001/4533-B-002
Акселерометр 4534-B/4534-B-001/4534-B-001
Акселерометр 8341
Акселерометр 8344
Интерфейсный кабель АО-1476 USB
1
Интерфейсный кабель AO-1494 USB
2
1 1
1* -
1* -
1* -
1* -
1* -
1 1
1 1
Лист № 5
Всего листов 6
Продолжение таблицы 3
Т
НаименованиеКоличество, шт
2250/22702250-L
Компакт-диск с ПО11
Руководство по эксплуатации11
Паспорт11
Примечания
* – поставляется опционально по заказу;
1
– для подключения оборудования версии с 1 по 3;
2
– для подключения оборудования версии 4
Поверка
осуществляется по ГОСТ8.635-2013 «Шумомеры. Часть 3. Методика поверки»,
ГОСТ 8.553-88 «Фильтры электронные октавные и третьоктавные. Методика поверки»,
ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми
преобразователями. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
(рег. № 45344-10);
- калибратор акустический 4231 (рег. № 15388-96);
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10);
- виброустановка калибровочная 4294 (рег. № 59704-15).
Сведения о методиках (методах) измерений
Шумомеры 2250, 2250-L, 2270. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к шумомерам, анализаторам
спектра, виброметрам 2250, 2250-L, 2270
ГОСТ 17187-2010 Шумомеры. Часть 1. Технические требования
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические
требования и методы испытаний
ГОСТ 8.038-94 ГСИ. Государственная поверочная схема для средств измерений звуко-
вого давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
ГОСТ Р 8.714-2010 (МЭК 61260:1995) ГСИ. Фильтры полосовые октавные и на доли
октавы. Технические требования и методы испытаний
ГОСТ ИСО 8041-2006 Воздействие вибрации на человека. Средства измерений
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Brüel & Kjær Sound & Vibration Measurement A/S», Дания.
Юридический (почтовый) адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark.
Телефон: +45 77 41 20 00.
E-mail:
, web:
Лист № 6
Trial
листов 6
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения» (ООО «АСМ
тесты и измерения»).
Юридический (почтовый) адрес: 127287, г. Москва, Петровско-Разумовский проезд, 29,
стр. 4.
ИНН 7713284968
Телефон: (495)612-39-03.
Факс: (495) 733-90-48.
E-mail:
, web:
.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
«_____»______________2016 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39012-08 | Анализаторы давления насыщенных паров поточные | RVP-4 | Фирма "Bartec Benke GmbH", Германия | 1 год | Перейти |
| 80024-20 | Анализаторы жидкости | моделей Т28, С22, Т80, Х80, LQ800 | Electro-Chemical Devices Inc., США | 1 год | Перейти |
| 25353-03 | Анализаторы вольтамперометрические | ТА-4 | ООО НПП "Томьаналит", г.Томск | 2 года | Перейти |
| 13751-93 | Анализаторы билирубина фотометрические неонатальные | АБФ-01 | НПП "Техномедика", г.Москва | 1 год | Перейти |
| 14965-95 | Анализаторы влажности воздуха | HM 34 | Фирма "Vaisala Oy", Финляндия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
