Системы контроля концентрации хлора многоканальные СКХ, ГРСИ 65076-16
Номер госреестра:
65076-16
Наименование СИ:
Системы контроля концентрации хлора многоканальные
Обозначение типа:
СКХ
Производитель:
ООО "Предприятие "ЭМИМ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63506
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля концентрации хлора многоканальные СКХ
Назначение средства измерений
Системы контроля концентрации хлора многоканальные СКХ предназначены для авто-
матических непрерывных измерений массовой концентрации хлора при осуществлении кон-
троля воздуха рабочей зоны.
Описание средства измерений
Принцип действия системы контроля концентрации хлора многоканальной СКХ (далее –
система) - электрохимический.
В состав системы входят:
-преобразователи первичные хлора ППХ-1
-пульт сбора и обработки информации ПСОИ;
-блоки трансляции БТ;
-блоки управления и сигнализации БУС;
-аппаратуры связи с ПЭВМ.
В системах используются преобразователи первичные хлора ППХ-1. Преобразователи
представляют собой стационарные электрохимические средства измерения хлора диффузион-
ного типа, которые измеряют массовую концентрацию хлора в воздухе и преобразуют её в
унифицированный аналоговый сигнал (4-20) мA.
Преобразователи подключаются к БТ или к ПСОИ по радиальной линии связи, в которой
обеспечивается питание ППХ-1, подключение сигнала включения встроенных микрогенерато-
ров хлора МГХ и передача аналогового токового сигнала.
Блок трансляции БТ преобразует поступающие с ППХ-1 сигналы постоянного тока в
частотный сигнал и передает их по магистральной линии связи в пульт сбора и обработки ин-
формации ПСОИ.
Сформированное цифровое значение сравнивается со значениями порогов предаварий-
ной и аварийной сигнализации.
При превышении установленных значений система оповещает оператора и вырабатывает
сигналы управления для средств автоматических систем оповещения, локализации и ликвида-
ции выбросов хлора (если они подключены к блоку БУС или “сухим” контактам непосредст-
венно на блоке ПСОИ).
ПСОИ в реальном масштабе времени обрабатывает полученную от БТ информацию и
формирует по каждой точке контроля цифровой сигнал, соответствующий текущему значению
концентрации. Это значение в любой момент времени по запросу оператора может быть вызва-
но на индикаторную панель ПСОИ.
Пульт сбора и обработки информации (ПСОИ) конструктивно выполнен в виде отдель-
ного законченного блока и предназначен для закрепления на вертикальных поверхностях. Кла-
виатура управления выполнена в виде трех кнопок герметичного исполнения. На передней па-
нели установлены светодиоды, отражающие состояние контрольных точек. К задней панели,
изнутри, крепятся блоки низковольтного питания, трансформатор. Входные и выходные разъе-
мы и сетевой предохранитель размещены на нижней части корпуса пульта. Сетевой тумблер
размещен на правой стенке корпуса ПСОИ. Существует два исполнения ПСОИ – ПСОИ-03, для
систем с количеством каналов измерения от 3 до 6 и ПСОИ-02, свыше 6 каналов измерения.
Лист № 2
Всего листов 7
В состав системы в зависимости от конфигурации может входить до 3-х блоков трансля-
ции (БТ) (при этом к одному БТ можно подключить до 24 ППХ-1), пульт сбора и обработки
информации ПСОИ, блок управления сигнализацией БУС.
При количестве преобразователей более 20 система выполнена в комплекте с выносным
информационным табло, на котором размещается список контролируемых точек или мнемо-
схема. Информационное табло может быть отнесено от блока ПСОИ на расстояние до 15 м.
Система может поставляться с дополнительным оборудованием для организации связи с
ПЭВМ типа IBM PC с программным обеспечением через интерфейс RS-232 или RS-485.
Система имеет обыкновенное исполнение, применяется во взрывобезопасных зонах.
Внешний вид системы в различных исполнениях представлен на рисунках 1 и 2. В зави-
симости от комплектации внешний вид системы trial изменяться.
Знак поверки системы в исполнении ПСОИ-02 наносится на дверцу шкафа (в правом
верхнем углу) или наклеивается на свидетельство о поверке на систему. Шкаф закрывается на
ключ.
Место для нанесения
знака поверки

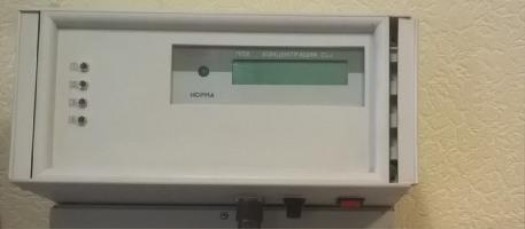

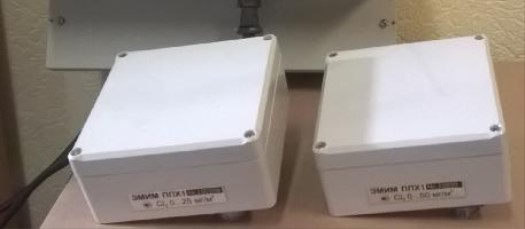

Рисунок 1 – Внешний вид системы контроля концентрации хлора многоканальной СКХ
в исполнении ПСОИ-03 и преобразователей, входящих в состав системы.
Места пломбирования
Лист № 3
Всего листов 7
Рисунок 2 – Внешний вид системы контроля концентрации хлора многоканальной СКХ
в исполнении ПСОИ-02 с блоком трансляции и блоком управления сигнализацией.
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО), установленное в пульте
сбора и обработки информации ПСОИ.
ПО осуществляет следующие функции:
– сбор информации от преобразователей ППХ-1;
– обработка результатов измерений;
– отображение результатов измерений на ЖКИ дисплее;
– передачу результатов измерений по интерфейсу связи с ПК;
– непрерывное сравнение текущих покзаний от преобразователей ППХ-1 и выдача ава-
рийной сигнализации при достижении заданных пороговых значений;
– сохранение информации;
– контроль внешней связи (RS-232, RS-485);
– контроль целостности программных кодов ПО, настроечных и калибровочных кон-
стант;
– контроль общих неисправностей.
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик систем.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений. Уровень защиты – «средний» по Р 50.2.077-2014.
Лист № 4
Всего листов 7
отсутствует
Цифровой идентификатор ПО
(алгоритм)
недоступен
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Значение
СКХ
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер)* ПО
Тип
преобразователя
Определяемый
компонент
Диапазон
показаний
массовой
концентрации,
мг/м
3
Диапазон
измерений
массовой
концентрации,
мг/м
3
Пределы
допускаемой ос-
новной
относительной
погрешности*, %
ППХ-1
от 0 до 25
от 0,5 до 25
±25
ППХ-1-1
Сl
2
от 0 до 50
от 0,5 до 50
±25
Примечание*: при нормальных условиях: температура окружающего воздуха: (20±5) °С; атмо-
сферное давление: от 84 до 106,7 кПа, (от 630 до 800 мм рт. ст.); относительная влажность окру-
жающего воздуха: от 30 до 80 %.
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности приведены в таб-
лице 2.
Таблица 2 – Метрологические характеристики
Параметр
Значение
Предел допускаемой вариации показаний, в долях от предела до-
пускаемой основной погрешности
0,5
Пределы допускаемой дополнительной погрешности от изменения
температуры окружающей среды в диапазоне рабочих температур,
на каждые 10 °С отклонения от номинального значения темпера-
туры 20
°
С, в долях от предела допускаемой основной погрешно-
сти
±0,3
Пределы допускаемой дополнительной погрешности от влияния
изменения относительной влажности анализируемого газа в диа-
пазоне от 80 до 95 % на каждые 5 %, в долях от предела допус-
каемой основной погрешности
±0,5
Пределы допускаемой дополнительной суммарной погрешности
от влияния неизмеряемых компонентов, в долях от предела до-
пускаемой основной погрешности
±0,8
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 – Метрологические и технические характеристики
Лист № 5
Всего листов 7
Параметр
Значение
Предел допускаемого изменения показаний за 24 ч непрерывной
работы, в долях от предела допускаемой основной погрешности
0,5
Предел допускаемого времени установления показаний Т
0,9
, с
30
Время прогрева, мин, не более
30
Напряжение питания от сети переменного тока частотой (50±1) Гц
(230±23) В
Потребляемая электрическая мощность, В·А, не более
500
ППХ-1
ПСОИ-02
ПСОИ-03
БТ: БВЦ-211П (до 12 каналов включ.)
БТ: БВЦ-211П (св. 13 до 24 каналов)
БУС-01 (до 12 каналов включ.)
БУС-01 (св.13 до 24 каналов)
1,5
8,0
6,0
БТ: БВЦ-211П (до 12 каналов включ.)
БТ: БВЦ-211П (св. 13 до 24 каналов)
6,0
8,0
БУС-01 (до 12 каналов включ.)
БУС-01 (св.13 до 24 каналов)
6,0
8,0
Средняя наработка на отказ, ч (при доверительной вероятности
Р =0,95)
24000
Средний срок службы, лет
10
Условия эксплуатации:
Для всех блоков СКХ (кроме ППХ-1):
– диапазон температуры окружающей среды,
o
C
– относительная влажность окружающей среды
при температуре +25
o
C (без конденсации влаги), %, не более
– диапазон атмосферного давления, кПа
от +5 до +40
80
от 84 до 106,7
Для блока ППХ-1:
– диапазон температуры окружающей среды,
o
C
– относительная влажность окружающей среды при температуре
35
o
C (без конденсации влаги), %, не более
– диапазон атмосферного давления, кПа
от -40 до +50
95
от 84 до 106,7
Габаритные размеры блоков системы (высота
´
длина
´
ширина),
мм, не более
95
´
125
´
125
300
´
450
´
212
350
´
240
´
180
350
´
240
´
180
350
´
330
´
180
350
´
240
´
180
350
´
330
´
180
Масса блоков системы, кг, не более
ППХ-1
ПСОИ-02
ПСОИ-03
Лист № 6
Всего листов 7
– содержание неизмеряемых компонентов в анализируемой газо-
вой среде, не более:
NO, HCl, СО, NH
3
1 ПДК в воздухе рабочей зоны
по ГОСТ 12.1.005-88
NO
2
и H
2
S
1 ПДК в атмосферном воздухе
по ГН 2.1.6.1338-03
ПараметрЗначение
Знак утверждения типа
наносят на табличку на корпусе системы и на титульный лист Руководства по эксплуатации ти-
пографским методом.
от 1 до 48
По заказу
ПСОИ-02
-
ПСОИ-03
1
Блок трансляции (БТ) БВЦ 211П
от 1 до 3
от 1 до 2
БОТ
ЭМО.410341.001 ПС
1 экз.
-
Количество
Примечание
Комплектность средства измерений
Комплект поставки системы приведен в таблице 4.
Таблица 4 – Комплектность средства измерений
ОбозначениеНаименование
Преобразователь первичный
хлора ППХ-1
Пульт сбора и обработки ин-
формации
(
ПСОИ):
Блок управления и сигнализации
БУС-01
БИЖМ.413411.001 РЭ
АБЛК.467419.052 ТО
1 экз.
1 экз.
При количестве точек
не более 6
Зависит от количества
точек контроля
Зависит от количества
точек контроля
По дополнительному
заказу
--
Один на каждые 10
преобразователей
БИЖМ.413411.001 РЭ
Руководство по эксплуатации
Техническое описание
Преобразователь первичный
хлора ППХ-1. Паспорт
Методика поверки. Раздел 16
Руководства по эксплуатации
БИЖМ.413411.001 РЭ
1 экз.
Поверка
осуществляется по документу БИЖМ.413411.001 РЭ «Системы контроля концентрации хлора
многоканальные СКХ. Руководство по эксплуатации», раздел 16 «Методика поверки», утвер-
жденному ФГУП «ВНИИМ им Д.И. Менделеева» «18» декабря 2015 г.
Основные средства поверки:
– генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (ШДЕК.418319.009ТУ)
– рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный № 45189-10, в комплекте
с источниками микропотоков хлора ИМ (ИБЯЛ.418319.013ТУ)– рабочими эталонами 1-го раз-
ряда по ГОСТ 8.578-2014, регистрационный № 15075-09 или
– установка УПГС-01Х (АБЛК.468784.400 ТУ) – рабочий эталон 2-го разряда по
ГОСТ 8.578-2014, регистрационный № 21457-09.
Знак поверки наносится на прибор, как указано на рисунке 1.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в документе «Системы контроля концентрации хлора многоканальные СКХ. Руко-
водство по эксплуатации», БИЖМ.413411.001 РЭ
Нормативные и технические документы, устанавливающие требования к системам кон-
троля концентрации хлора многоканальным СКХ
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034
от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регу-
лирования обеспечения единства измерений и производимых при выполнении работ по обеспе-
чению безопасных условий и охраны труда, в том числе на опасных производственных объек-
тах, и обязательных метрологических требований к ним, в том числе показателей точноcти.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Тре-
бования безопасности.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная
поверочная схема для средств измерений содержания компонентов в газовых средах.
«Системы контроля концентрации хлора многоканальные СКХ. Технические условия» ТУ
4217-003-13285062-05.
Изготовитель
Общество с ограниченной ответственностью «Предприятие «ЭМИМ»
(ООО «Предприятие «ЭМИМ»)
ИНН 7723018316
Адрес: 115088, г. Москва, Угрешская ул., д. 2.
Тел.: 8 (495) 683-65-045, факс: 8 (499) 909-81-66,
электронная почта:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
.
Адрес электронной почты:
.
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытанийсредствизмеренийвцеляхутверждениятипа№RA.RU.311541
от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»__________________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6984-79 | Системы силоизмерительные | УСТП-1 | Нет данных | Нет данных | Перейти |
| 52040-12 | Масс-спектрометр | МС-200 | ООО "ИТА" Аналитические приборы и системы, г.С.-Петербург | 1 год | Перейти |
| 71027-18 | Дозиметры универсальные для контроля характеристик рентгеновских аппаратов | NOMEX Multimeter | Компания "PTW-FREIBURG Physikalisch-Technische Werkstatten Dr. Pychlau GmbH", Германия | 2 года | Перейти |
| 11154-87 | Измерители концентрации волокна | ИКВ | ЦКТБ с ОП, Украина, г.Киев | 1 год | Перейти |
| 64042-16 | Установки контроля поверхностного загрязнения персонала | VLB-202, VLB-202H | Фирма "Comecer Netherlands", Нидерланды | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
