Машины координатные измерительные MMZ, исп. MMZ G, MMZ M, MMZ T, ГРСИ 65074-16
Номер госреестра:
65074-16
Наименование СИ:
Машины координатные измерительные
Обозначение типа:
MMZ, исп. MMZ G, MMZ M, MMZ T
Производитель:
Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63503
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатные измерительные MMZ
Назначение средства измерений
Машины координатные измерительные MMZ (далее КИМ) предназначены для измерений
геометрических размеров и формы деталей, для контроля деталей в условиях серийного
производства в цеховых условиях.
Описание средства измерений
Машины координатные измерительные MMZ изготавливаются в трех исполнениях MMZ
G, MMZ M, MMZ T и нескольких типоразмерах, отличающихся диапазоном измерений и
точностными характеристиками.
Конструкция машины портальная, с неподвижным измерительным столом, боковым
приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики. Три
направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой
расположена трехмерная измерительная головка VAST Gold, VAST XT Gold, VAST XTR Gold,
RDS, VAST XXT. Дополнительно КИМ могут оснащаться набором контактных щупов различного
диаметра и формы и бесконтактными (оптическими и лазерными) сканирующими системами
LineScan и Viscan. Возможна комплектация одной КИМ несколькими измерительными головками,
в том числе, бесконтактными.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления
прибором осуществляется с клавиатуры компьютера или при помощи пульта управления,
переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной
станции, по заранее составленной программе.
Опломбирование приборов от несанкционированного доступа не предусмотрено.

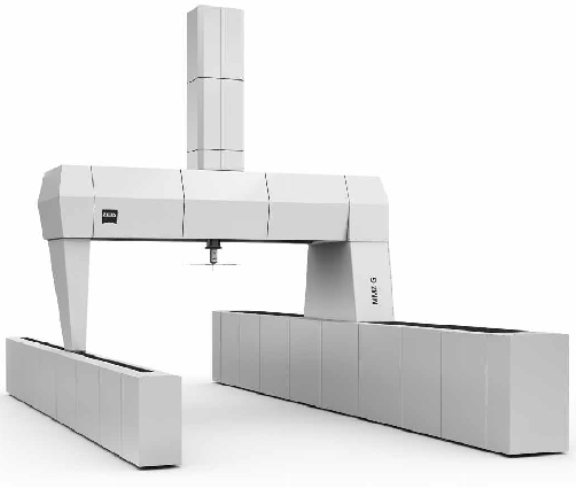

Рисунок 1 – Общий вид координатных измерительных машин MMZ G
и место нанесения знака утверждения типа
Место нанесения
знака поверки
Лист № 2
Всего листов 7

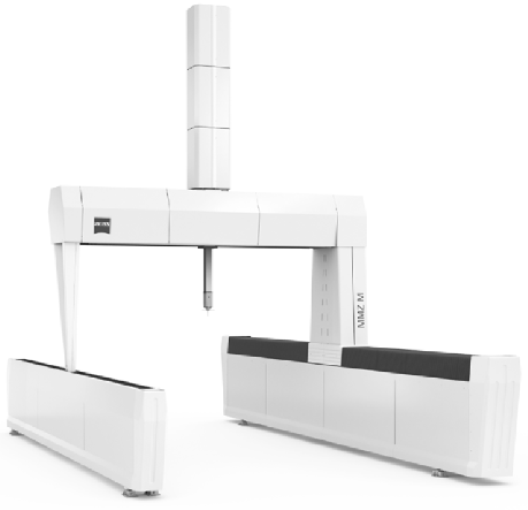

Рисунок 2 - Общий вид координатных измерительных машин MMZ M
и место нанесения знака утверждения типа

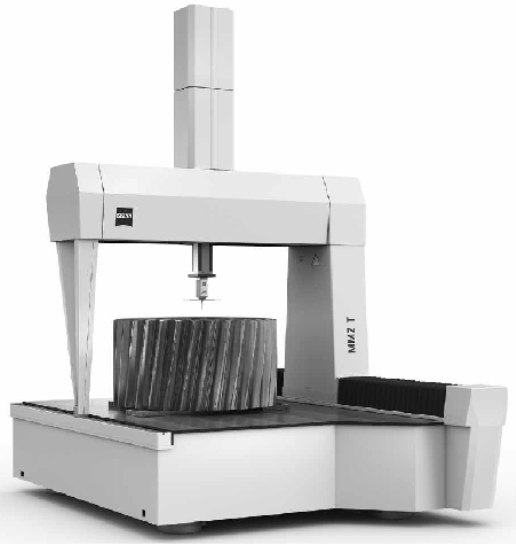

Рисунок 3 - Общий вид координатных измерительных машин MMZ T
и место нанесения знака утверждения типа
Место нанесения
знака поверки
Место нанесения
знака поверки
Лист № 3
Всего листов 7
USB-ключ
HASP
Бинарный
USB-ключ
HASP
Бинарный
USB-ключ
HASP
Бинарный
Бинарный
Программное обеспечение
КИМ MMZ оснащены программным обеспечением CMM-OS, CALYPSO, HOLOS,
CALIGO.
Вычислительные алгоритмы CMM-OS, CALYPSO, HOLOS, CALIGO расположены в
заранее скомпилированных бинарных файлах и не могут быть модифицированы. CMM-OS,
CALYPSO, HOLOS блокируют редактирование для пользователей и не позволяют удалять,
создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Программное обеспечение
ИдентификационноеНомер версииЦифровойДругие
наименование ПО (идентификационный номер) идентификатор идентификационные
ПОПОданные (если имеются)
CMM-OS5x
CALYPSO5x
HOLOS2x
CALIGO2x
USB-ключ
HASP
Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на
борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное
шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что
позволяет предотвратить неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 7
Метрологические и технические характеристики
КИМ
Таблица 2 – Технические и метрологические характеристики КИМ
Габаритные размеры, мм
Диапазон измерений, мм
длинаширинавысота
XYZ
Масса, кг,
не более
MMZ G 20/30/1257003929
MMZ G 30/30/1257004929
MMZ G 25/30/1657004429
MMZ G 20/30/2057003929
MMZ G 20/40/2067003929
MMZ G 25/40/2567004429
MMZ G 25/50/2577004429
MMZ G 30/40/2067004929
MMZ G 30/60/2091004929
MMZ G 35/50/2577005429
MMZ G 35/40/3067005429
MMZ G 40/60/3091005929
MMZ G 50/70/35 101006929
MMZ M 20/30/1249813132
MMZ M 20/45/1264813132
MMZ M 20/60/1279813132
MMZ M 20/30/1649813132
MMZ M 20/45/1664813132
MMZ M 20/60/1679813132
4407От 0 до 2000
4407От 0 до 3000
5007От 0 до 2500
5807 От 0 до 2000.
5807От 0 до 2000
6807От 0 до 2500
6807От 0 до 2500
5807От 0 до 3000
5807От 0 до 3000
6807От 0 до 3500
7807От 0 до 3500
7807От 0 до 4000
8807От 0 до 5000
4344От 0 до 2000
4344 От 0 до 2000.
4344 От 0 до 2000.
4944От 0 до 2000
4944От 0 до 2000
4944От 0 до 2000
От 0 до 3000
От 0 до 3000
От 0 до 3000
От 0 до 3000
От 0 до 4000
От 0 до 4000
От 0 до 5000
От 0 до 4000
От 0 до 6000
От 0 до 5000
От 0 до 4000
От 0 до 6000
От 0 до 7000
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 1200 13000
От 0 до 1200 15100
От 0 до 1600 15500
От 0 до 2000 13700
От 0 до 2000 15500
От 0 до 2500 16500
От 0 до 2500 17800
От 0 до 2000. 16100
От 0 до 2000 19600
От 0 до 2500 17200
От 0 до 3000 18500
От 0 до 3000 21100
От 0 до 3500 23200
От 0 до 1200 6445
От 0 до 1200 8833
От 0 до 1200 11173
От 0 до 1600 6580
От 0 до 1600 8968
От 0 до 160011308
MMZ M 20/30/2049813132
MMZ M 20/45/2064813132
MMZ M 20/60/2079813132
MMZ M 20/30/1249814132
MMZ M 30/45/1264814132
MMZ M 30/60/1279814132
MMZ M 30/30/1649814132
MMZ M 30/45/1664814132
MMZ M 30/60/1679814132
MMZ M 30/30/2049814132
MMZ M 30/45/2064814132
MMZ M 30/60/2079814132
MMZ T 21/32/1251603110
MMZ T 21/44/1263603110
MMZ T 21/32/1651603110
MMZ T 21/44/1663603110
5744От 0 до 2000
5744 От 0 до 2000.
5744От 0 до 2000
4344 От 0 до 2000.
4344От 0 до 3000
4344От 0 до 3000
4944От 0 до 3000
4944От 0 до 3000
4944От 0 до 3000
5744От 0 до 3000
5744От 0 до 3000
5744От 0 до 3000
4783От 0 до 2100
4783От 0 до 2100
5583От 0 до 2100
5583От 0 до 2100
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 3000
От 0 до 4500
От 0 до 6000
От 0 до 3200
От 0 до 4400
От 0 до 3200
От 0 до 4400
От 0 до 2000 6812
От 0 до 2000 9200
От 0 до 2000 11540
От 0 до 1200 6893
От 0 до 1200 9281
От 0 до 1200 11621
От 0 до 1600 7028
От 0 до 1600 9416
От 0 до 1600 11756
От 0 до 2000 7260
От 0 до 2000 9648
От 0 до 2000 11988
От 0 до 1200 11800
От 0 до 1200 16000
От 0 до 1600 12800
От 0 до 160016250
Лист № 5
Всего листов 7
КИМ
Таблица 3 – Метрологические характеристики КИМ
Пределы допускаемой абсолютной
объемной погрешности MPE
E
(L=длина в мм), мкм
VAST Gold/
VAST XT Gold,VAST XXT/ RDS
VAST XTR Gold
Пределы допускаемой абсолютной
погрешности измерительной головки
MPE
P
, мкм
VAST Gold/
VAST XT Gold,VAST XXT/ RDS
VAST XTR Gold
MMZ G 20/30/12
MMZ G 20/30/20
MMZ G 20/40/20
MMZ G 25/30/16
MMZ G 25/40/25
MMZ G 25/50/25
MMZ G 30/30/12
MMZ G 30/40/20
MMZ G 30/60/20
MMZ G 35/50/25
MMZ G 35/40/30
MMZ G 40/60/30
MMZ G 50/70/35
MMZ M 20/30/12
MMZ M 20/45/12
MMZ M 20/60/12
MMZ M 20/30/16
MMZ M 20/45/16
MMZ M 20/60/16
MMZ M 20/30/20
MMZ M 20/45/20
MMZ M 20/60/20
MMZ M 20/30/12
MMZ M 30/45/12
MMZ M 30/60/12
MMZ M 30/30/16
MMZ M 30/45/16
MMZ M 30/60/16
MMZ M 30/30/20
MMZ M 30/45/20
MMZ M 30/60/20
MMZ T 21/32/12
MMZ T 21/44/12
MMZ T 21/32/16
MMZ T 21/44/16
±(2,2+L/400)
±(2,8+L/400)
±(2,8+L/400)
±(2,8+L400)
±(3,4+L/375)
±(3,4+L/375)
±(2,6+L/400)
±(3,2+L/400)
±(3,2+L/400)
±(3,8+L/350)
±(4,1+L/325)
±(4,3+L/325)
±(5,9+L/250)
±(2,2+L/400)
±(2,2+L/400)
±(2,2+L/400)
±(2,6+L/400)
±(2,6+L/400)
±(2,6+L/400)
±(2,8+L/400)
±(2,8+L/400)
±(2,8+L/400)
±(2,2+L/400)
±(2,6+L/400)
±(2,6+L/400)
±(3,0+L/400)
±(3,0+L/400)
±(3,0+L/400)
±(3,2+L/400)
±(3,2+L/400)
±(3,2+L/400)
±(2,4+L/400)
±(2,4+L/400)
±(2,8+L/400)
±(2,8+L/400)
±(2,8+L/350)±1,7±2,2
±(3,4+L/350)±2,1±2,6
±(3,4+L/350)±2,1±2,6
±(3,4+L/250)±2,1±2,6
±(4,0+L/325)±2,6±3,1
±(4,0+L/325)±2,6±3,1
±(3,2+L/350)±2,0±2,5
±(3,8+L/350)±2,4±2,9
±(3,8+L/350)±2,4±2,9
±(4,4+L/300)±2,9±3,4
±(4,7+L/275)±3,1±3,6
±(4,9+L/275)±3,2±3,7
±(6.5+L/200)±4,4±4,9
±(2,8+L/350)±1,7±2,2
±(2,8+L/350)±1,7±2,2
±(2,8+L/350)±1,7±2,5
±(3,2+L/350)±2,0±2,5
±(3,2+L/350)±2,0±2,5
±(3,2+L/350)±2,0±2,5
±(3,4+L/350)±2,1±2,6
±(3,4+L/350)±2,1±2,6
±(3,4+L/350)±2,1±2,6
±(2,8+L/350)±1,7±2,2
±(3,2+L/350)±2,0±2,5
±(3,2+L/350)±2,0±2,5
±(3,6+L/350)±2,3±2,8
±(3,6+L/350)±2,3±2,8
±(3,6+L/350)±2,3±2,8
±(3,8+L/350)±2,4±2,9
±(3,8+L/350)±2,4±2,9
±(3,8+L/350)±2,4±3,1
±(3,0+L/350)±2,0±2,5
±(3,0+L/350)±2,0±3,2
±(3,4+L/350)±2,4±2,9
±(3,4+L/350)±2,4±3,6
Лист № 6
Всего листов 7
Таблица 4 – Условия эксплуатации КИМ
Нормальная область значений температуры, °C
Допускаемое изменение температуры
Диапазон рабочих температур, °С
Относительная влажность воздуха, %
Расход воздуха, л/мин
Давление сжатого воздуха, кПа
Требования к электропитанию, В
Частота переменного тока, Гц
20±2
1 °С/ч, 2 °С/8ч
От +10 до +35
От 30 до 70 без конденсата
81
600
220±22
50/60
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом, а также на
торец КИМ методом наклейки.
1 компл.
По заказу
1 компл.
По заказу
Комплектность средства измерений
Таблица 5 – Комплектность КИМ
Наименование
Машина координатная измерительная MMZ
Пульт управления
Шкаф управления
Кол-воПримечание
1 шт.В соответствии с модификацией
1 шт.
1 шт.
Приспособления для закрепления измеряемой
детали
Комплект сменных измерительных
наконечников
Руководство по эксплуатации
Методика поверки
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 65074-16 «Машины координатные
измерительные MMZ. Методика поверки» утвержденным ФГУП «ВНИИМС» в мае 2016г.
Основные средства поверки: концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак
поверки в виде голографической наклейки наносится на КИМ в соответствии с рисунком 1 или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы устанавливающие требования к машинам
координатным измерительным MMZ
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в
диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы – изготовителя.
Лист № 7
Всего листов 7
Изготовитель
Фирма Carl Zeiss Industrielle Messtechnik GmbH, Германия
Адрес: Carl-Zeiss-Strasse 22, 73447 Oberkochen, Germany
Телефон: +49 7364 20 8084
Факс: +49 7364 20 8091
Адрес электронной почты:
Адрес в Интернет:
Заявитель
ООО «ОПТЭК»
ИНН 7701234835,
Адрес:105005, Москва Денисовский пер., д. 26
Телефон:+7 495 771 64 90
Факс:+7 495 933 51 55
Адрес электронной почты:
Адрес в Интернет:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п. «___»_______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39510-08 | Преобразователи измерительные | HI-Q 114 | Фирма "OTEK Corp.", США | 1 год | Перейти |
| 2302-68 | Машины для испытания пружин и рессор | МИП-100-2 | Завод испытательных приборов (ЗИП) (с 1978 г. переименован в "Точприбор"), г.Иваново | Нет данных | Перейти |
| 58275-14 | Машины трехкоординатные измерительные | DEA Delta | Фирма "Hexagon Metrology S.p.A.", Италия | 1 год | Перейти |
| 23217-02 | Машины испытательные | МИР-К | ООО "НИКЦИМ Точмашприбор", г.Армавир | 1 год | Перейти |
| 12514-90 | Машины для испытания на растяжение | ИР-0 | ОАО "Точмашприбор", г.Армавир | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
