Номер госреестра:
65073-16
Наименование СИ:
Стенды балансировочные
Обозначение типа:
BikeBoss
Производитель:
Фирма "HAWEKA AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63502
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды балансировочные BikeBoss
Назначение средства измерений
Стенды балансировочные BikeBoss (далее - стенды) предназначены для измерений не-
уравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух
плоскостях коррекции колес мотоциклов.
Описание средства измерений
Принцип действия стендов основан на вычислении неуравновешенной массы дисбаланса
и величины углового положения установки корректирующей массы из сил, которые действуют на
опору вала ротора стендов при вращении колеса, установленного на валу. Силы измеряются с по-
мощью пьезоэлектрических датчиков, установленных в специальные опоры вала ротора. Датчики
измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным мас-
сам, действующим на опоры вала при возникающем дисбалансе. Произведение неуравновешенной
массы дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет вели-
чину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс,
которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной
плоскости (статическая балансировка). Измерение углового положения размещения корректи-
рующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые
также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке
обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: ба-
лансировочный блок (вал с зажимными приспособлениями и система измерительных датчиков) и
электронный блок обработки с устройством отображения измеряемой информации.
В связи с конструктивными особенностями колёс мотоциклов вал стендов может быть
двух диаметров – 15 и 19,05 мм. Диаметр вала выбирается в зависимости от гнезда подшипника
колеса мотоцикла. Колёса мотоциклов, которые имеют собственные шарикоподшипники, могут
быть насажены непосредственно на вал, либо могут быть прикреплены к ним с помощью соответ-
ствующих центрирующих втулок.
Запуск вращения и остановка колеса проводится рукой. Для обеспечения заявляемых точ-
ностей измерений важно, чтобы колесо было закреплено на валу таким образом, чтобы во время
ускорения и торможения вращения колеса элементы стендов не смещались друг относительно
друга.
Для ограничения доступа к определённым частям в целях несанкционированной настрой-
ки и вмешательства производится пломбирование винтов блока предварительного усилителя тен-
зометрической системы внутри корпуса стендов.
Общий вид стендов представлен на рисунке 1.

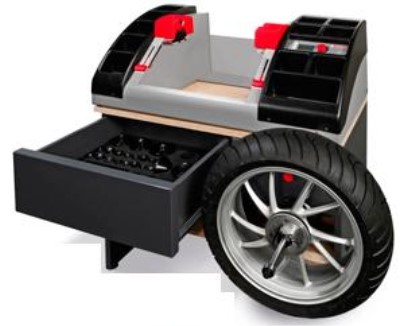

Рис. 1 – Общий вид стендов балансировочных BikeBoss
Лист № 2
Всего листов 3
от 0 до 150
±3
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
от 304,8 до 533,4
от 25,4 до 400,0
±3
±5
от 0 до 360
Диаметр обода балансируемого колеса, мм
Ширина обода балансируемого колеса, мм
Диапазоны измерений неуравновешенной массы
дисбаланса, г
Пределы допускаемой относительной погрешности
измерений неуравновешенной массы дисбаланса, %
-в диапазоне от 0 до 100 г включ.
-в диапазоне св. 100 до 150 г включ.
Диапазон измерений угла установки корректирую-
щей массы, …°
Предел допускаемой абсолютной погрешности из-
мерений угла установки корректирующей массы, …
°
1131×683×437
15 / 30
12
50±1
от 0 до + 50
Габаритные размеры (Д×Ш×В), мм, не более
Максимальная масса балансируемого колеса
1)
, кг
Напряжение питания, В
Частота питающей сети, Гц
Рабочий диапазон температур,
°
С
_
_
__
_
__
_
__
_
__
_
__
_
1)
- при использовании вала диаметром 15 мм / 19,05 мм
Знак утверждения типа
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуа-
тации методом печати.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Стенд балансировочный BikeBoss
Комплект зажимных и установочных приспособлений и принадлежностей
Руководство по эксплуатации на русском языке
Количество, шт.
1
1
1
Поверка
осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и
микроавтобусов. Общие требования к методикам поверки».
Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка
2,0 кг, класс точности – высокий;
- линейка измерительная металлическая (0 – 500) мм, ПГ±0,2 мм, ГОСТ 427-75.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к стендам баланси-
ровочным BikeBoss
ГОСТ 20076–2007 Вибрация. Станки балансировочные. Характеристики и методы их про-
верки
ГОСТ 19534–74 Балансировка вращающихся тел. Термины
Техническая документация «Haweka AG», Германия
Лист № 3
Всего листов 3
Изготовитель
«Haweka AG», Германия
Kokenhorststr 4, 30938, Burgwedel, Germany
Тел.: +49513989960, факс: +49551398996222
E-mail:
Заявитель
Общество с ограниченной ответственностью «АЛИНА ТЕХНИК»
(ООО «АЛИНА ТЕХНИК»), г. Москва, ИНН 7719665470
105122, г. Москва, ул. Никитинская, д. 21, корп. 1
Тел.: +7 (499) 165 0000, факс: +7 (499) 163 4342
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____» ______________ 2016 г.
