Спектрометры рентгенофлуоресцентные мобильные SpectroScout, ГРСИ 65071-16
Номер госреестра:
65071-16
Наименование СИ:
Спектрометры рентгенофлуоресцентные мобильные
Обозначение типа:
SpectroScout
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63499
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгенофлуоресцентные мобильные SpectroScout
Назначение средства измерений
СпектрометрырентгенофлуоресцентныемобильныеSpectroScout(далее–
спектрометры) предназначены для измерения массовой доли элементов в пробах,
находящихся в твердом, жидком и порошкообразном состоянии по аттестованным
методикам измерений.
Описание средства измерений
Принципработыспектрометровоснованнаизмеренииинтенсивности
флуоресцентного излучения, испускаемого атомами анализируемой пробы при ее
облучении излучением рентгеновской трубки. Полупроводниковый детектор регистрирует
интенсивности флуоресцентногоизлученияатомов пробы,величиныкоторых
пропорциональны массовой доле элементов в анализируемой пробе.
Спектрометр представляет собой портативный прибор в прочном корпусе с
автономным питанием, который предназначен для работы как в полевых, так и в
лабораторных условиях.
Конструктивно спектрометр состоит из рентгеновской трубки, детектора и блока
управления.
Массовую долю элементов в пробе определяют по предварительно построенным
градуировочным зависимостям в соответствии с аттестованными методиками измерений.
Спектрометр производит автоматически расчет среднего значения массовой доли
анализируемых элементов пробы, расчет абсолютного и относительного значений
среднего квадратического отклонения.

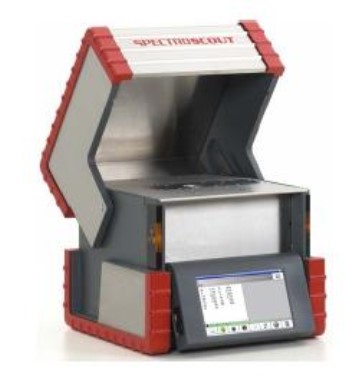

Фотография внешнего вида спектрометра представлена на рисунке 1. Место
нанесения знака поверки указано стрелкой. Пломбировка спектрометра не предусмотрена.
Рисунок 1 – Внешний вид спектрометра
место нанесения знака поверки и знака утверждения типа
Лист № 2
Всего листов 4
Идентификационное наименование ПО
XRF Analyzer
Номер версии ПО
-
Цифровой идентификатор ПО
Программное обеспечение
Программное обеспечение (далее - ПО) спектрометра базируется на платформе
Windows Mobile, которая позволяет сохранять результаты измерений массовой доли
анализируемых элементов в оперативной памяти спектрометров, выводить эти результаты
на печать и передавать на персональный компьютер через интерфейс USB 2.0.
ПО спектрометра заложено в микропроцессоре и защищено от доступа и
изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 Идентификационные данные ПО
Идентификационные данныеЗначение
-
Конструкцияспектрометровисключаетвозможностьнесанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2
Наименование характеристикиЗначение характеристики
Анализируемые элементыот Na (Z=11) до U (Z=92)
Диапазон измерений массовой доли элементов, %
*
от 0,0001 до 99,9
Предел допускаемого среднего квадратического отклонения
случайнойсоставляющейотносительнойпогрешности
результатов измерений для диапазона массовых долей, %
от 0,0001 до 0,01 % включ.25
св. 0,01 до 1 % включ.10
св. 1 до 99,9 % включ. 5
Пределы допускаемой относительной погрешности результатов
измерений массовой доли элементов для диапазона массовых
долей, %
от 0,0001 до 0,01 % включ.±50
св. 0,01 до 1 % включ.±20
св. 1 до 99,9 % включ.±10
Параметры электрического питания переменного тока:
напряжение, В90 – 264
частота, Гц 50/60
потребляемая мощность, В А 70
Параметры электрического питания от батареи:
- напряжение постоянного тока, В10 – 30
- потребляемая мощность, В А 70
Габаритные размеры (высота х trial х ширина), мм, не более250 х 306 х 306
Масса, кг, не более 12
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот -10 до +45
- относительная влажность воздуха, % от 10 до 90
Средний срок службы, лет, не менее8
*Примечание: Значение характеристик может отличаться в зависимости от материала и матрицы
анализируемого элемента
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на лицевую панель корпуса спектрометра методом наклейки и на титульный
лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Спектрометр (комплектность в соответствии с заказом)
Руководство по эксплуатации
Методика поверки МП 40-241-2016
Количество, шт.
1
1
1
Спектрометры
утвержденному
Поверка
осуществляетсяподокументуМП40-241-2016«ГСИ.
рентгенофлуоресцентные мобильные SpectroScout. Методика поверки»,
ФГУП «УНИИМ» «22» апреля 2016 г.
Основные средства поверки:
- стандартный образец состава доломита ГСО 1521-86П (массовая доля
компонентов от 0,034 до 31,2 %, абс. погрешность от ±0,003 до ±0,1 %);
- стандартный образец состава руды железной ГСО 1865-87П (массовая доля
компонентов от 0,0031 до 38,2 %, абс. погрешность от ±0,001 до ±0,1 %);
- стандартный образец состава пелагических осадочных отложений (комплект
ООПЕ) ГСО 5368-90/5376-90 (массовая доля компонентов от 0,00010 до 56,90 %, абс.
погрешность от ±0,00004 до ±0,30 %);
- стандартный образец состава огнеупора динасового ГСО 170-85П (массовая доля
оксида кремния 96,1 %, абс. погрешность ±0,1 %).
Знак поверки наносится на лицевую панель корпуса спектрометра, как показано на
рисунке 1.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации
Нормативныеитехническиедокументы,устанавливающиетребованияк
спектрометрам рентгенофлуоресцентным мобильным SpectroScout
Техническая документация изготовителя «Spectro Analytical Instruments GmbH»,
Германия.
Изготовитель
Фирма "Spectro Analytical Instruments GmbH", Германия
Boschtrasse 10 В-47533 Kleve Germany
Телефон: +49 2821 8922 102, факс: +49 2821 892 202
.
Заявитель
ООО «СТС»
620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616
телефон/факс (343) 376-25-08, 376-25-75
Лист № 4
Всего листов 4
Испытательный центр
ФГУП«Уральскийнаучно-исследовательскийинститутметрологии»,
(ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-
18, факс: (343) 350-20-39, e-mail:
.
Аттестат аккредитации ФГУП «УНИИМ» по испытаниям средств измерений в целях
утверждения типа № RA.RU. 311373 от 19.10.2015.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ______________ 2016 г.
