Дозиметры многоканальные клинические МКД-04, ГРСИ 65059-16
Номер госреестра:
65059-16
Наименование СИ:
Дозиметры многоканальные клинические
Обозначение типа:
МКД-04
Производитель:
АО "НИИ технической физики и автоматизации" (НИИТФА), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63486
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры многоканальные клинические МКД-04
Назначение средства измерений
Дозиметры многоканальные клинические МКД-04 (далее – дозиметры) предназначены для
измерений мощности поглощенной дозы и поглощенной дозы в воде фотонного излучения.
Описание средства измерений
Конструктивно дозиметры состоят из основных частей – сцинтилляционного блока детек-
тирования ионизирующего излучения (далее – БД), блока регистрации и обработки информа-
ции (далее – БРОИ), соединяемых между собой кабелями, и программного обеспечения «Меди-
цинский дозиметр», устанавливаемого на персональный компьютер с операционной системой
Widows XP/Vista/7/8, подключенного при помощи интерфейса Ethernet к БРОИ. БД выполнен в
виде выносного зонда, представляющего собой сцинтилляционный детектор, размещенный в гер-
метичном водонепроницаемом корпусе, и соединенный с БРОИ с помощью многожильного элек-
трического кабеля. Возможно присоединение к БРОИ двух независимых каналов БД одновремен-
но.
Чувствительным к ионизирующему излучению элементом детектора является сцинтилля-
ционное волокно, к одному торцу которого приклеено зеркало, а к другому торцу - транспортное
прозрачное волокно того же диаметра. Сцинтилляционный свет проходит по волокнам и регист-
рируется на дальнем конце фотоприемником, в качестве которого используется кремниевый фото-
электронный умножитель SiPM. Для учета и последующего вычитания черенковского света, воз-
буждаемого в световоде, в корпусе детектора уложено еще одно прозрачное волокно того же раз-
мера. Для считывания сигнала с этого волокна используется отдельный SiPM. Кроме того, в кор-
пусе рядом с фотоприемниками находится датчик температуры, используемый для программной
коррекции коэффициента усиления SiPM.
Усиленный ток фотоприемников по соединительному кабелю поступает на вход БРОИ.
Плата преобразования сигнала, собранная по классической схеме преобразователя ток – напряже-
ние, включает в себя АЦП и производит обработку результатов измерений, а также передает ин-
формацию об измеряемой величине через сетевой модуль ввода-вывода при помощи интерфейса
Ethernet в ПК.
Внешний вид дозиметра, места пломбировки и размещения знака утверждения типа приве-
дены на рисунке 1.

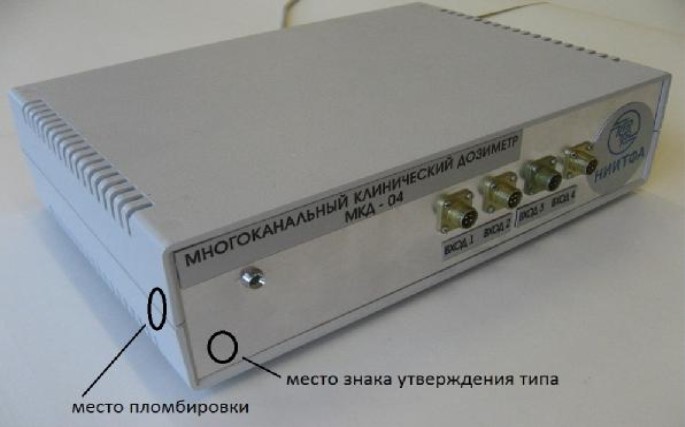

Рисунок 1 - Внешний вид блока регистрации и обработки информации дозиметров
Лист № 2
Всего листов 4
Внешний вид БД приведены на рисунке 2.

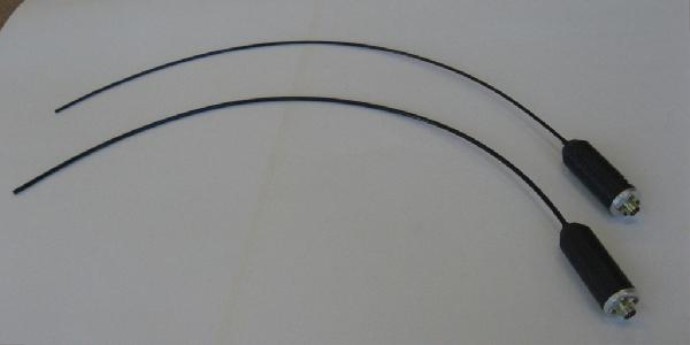

Рисунок 2 - Внешний вид БД.
AB0D6275
Программное обеспечение
Программное обеспечение (далее – ПО) «Медицинский дозиметр» реализует следующие
функции: режим авторизации; обработки, отображения и сохранения данных; просмотра ранее со-
храненных данных; отображения состояния оборудования; отображения и редактирования пара-
метров детекторов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО «Медицинский дозиметр»
Номер версии (идентификационный номер) ПО 1.0.7
Цифровой идентификатор ПО
(контрольная сумма исполняемого модуля)
Алгоритм вычисления идентификатора ПОCRC32
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики дозиметров приведены в таблице 2.
Таблица 2
Наименование характеристики
от 10 до 5
.
10
3
от 0,01 до 1
.
10
3
±
4,0
±
0,5
Значение
характеристики
Диапазон измерений мощности поглощенной дозы в воде для энергии
излучения нуклида
60
Со, мГр/мин
Диапазон измерений поглощенной дозы в воде для энергии излучения
нуклида
60
Со, Гр
Пределы допускаемой относительной погрешности измерений
мощности поглощенной дозы в воде и поглощенной дозы в воде для
энергии излучения нуклида
60
Со, %
Анизотропия чувствительности при вращении детектора вокруг про-
дольной оси (в диапазоне углов падения излучения от 0 до 360º) и при
вращении детектора вокруг оси перпендикулярной продольной оси де-
тектора (в диапазоне углов от 0 до 180º), %, не более
Время непрерывной работы, ч, не менее
Нестабильность показаний дозиметра за время непрерывной работы, %
8
±
1,0
Лист № 3
Всего листов 4
Наименование характеристики
от 17 до 27
Значение
характеристики
от 85 до 242
от 47 до 53
20
15
260 х 220 х 70
30 х 700
1,7
5000
5
Параметры питания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Время установления рабочего режима, мин, не более
Габаритные размеры БРОИ, длина х ширина х высота , мм, не более:
Габаритные размеры БД, диаметр х длина , мм, не более
Масса (без соединительного кабеля), кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха при температуре
30 °C, %, не более
- атмосферное давление, кПа
75
от 84 до 106,7
Знак утверждения типа
наносится методом компьютерной графики на титульный лист документа «Дозиметр многока-
нальный клинический МКД-04. Руководство по эксплуатации ВШЛК.418263.001РЭ» и на корпус в
виде специальной наклейки.
ВШЛК.418263.001
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
Обозначение
Примечание
Количество
клиниче-
ВШЛК.418223.001
1
*
Наименование
Дозиметр многоканальный
ский МКД-04 в составе:
Блок детектирования
Кабель сетевой
1
ВШЛК.746611.002Кабель соединительный1*, **
Программное обеспечение «Медицин- 1
ский дозиметр»
Дозиметр многоканальный клиниче- 1
ВШЛК.418263.001РЭский МКД-04. Руководство по эксплуа-
тации
Примечания:
* - Количество в зависимости от заказа на поставку;
** - В зависимости от заказа поставляется кабель длиной 10 м или 20 м.
Поверка
осуществляется в соответствии с разделом 11 документа ВШЛК.418263.001РЭ «Дозиметр много-
канальный клинический МКД-04. Руководство по эксплуатации», утвержденным ФГУП
«ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы
фотонногоиэлектронногоизлученийГЭТ38-2011,диапазонизмеренийот
6,0
.
10
-3
до 4,5∙10
3
Гр/мин, пределы допускаемой относительной погрешности измерений ±1%.
Лист № 4
Всего листов 4
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-
тельного клейма.
Сведения о методиках (методах) измерений
ДозиметрмногоканальныйклиническийМКД-04.Руководствопоэксплуатации
ВШЛК.418263.001РЭ.
Нормативные и технические документы, устанавливающие требования к дозиметрам мно-
гоканальным клиническим МКД-04
ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности
поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические усло-
вия
ВШЛК.418263.001ТУ Многоканальный клинический дозиметр МКД-04. Технические
условия
Изготовитель
Акционерное общество «Научно-исследовательский институт технической физики и ав-
томатизации» (АО «НИИТФА»)
ИНН 7726606316
Юридический адрес: 115230, Москва, Варшавское шоссе, 46
Почтовый адрес: 115230, Москва, Варшавское шоссе, 46
Тел.8-(495) 730-80-10, факс 8-(499) 611-53-44
е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс 8-(495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
