Номер госреестра:
65055-16
Наименование СИ:
Весы электронные напольные
Обозначение типа:
HD
Производитель:
Фирма "CAS Corporation", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63482
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 144 от 27.01.2017 г.)
Весы электронные напольные HD
Назначение средства измерений
Весы электронные напольные HD (далее весы) предназначены для определения массы
различных грузов.
Описание средства измерений
Конструктивновесысостоятизгрузоприемногоустройства(далее-ГПУ)
и расположенного на стойке индикатора (весоизмерительного прибора), где ГПУ, в свою
очередь, состоит из грузопередающего устройства и весоизмерительного устройства.
Общий вид весов представлен на рисунке 1.

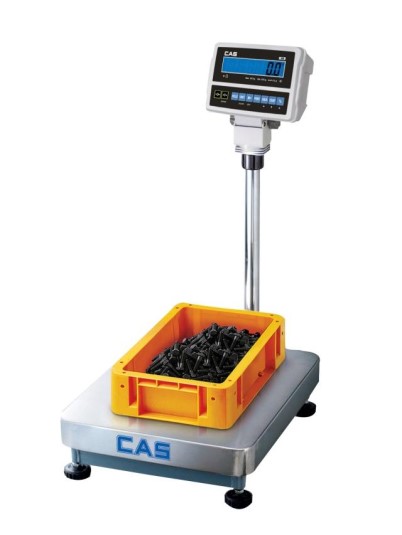

Рисунок 1 - Общий вид весов
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый
электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический
сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой
код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами(в скобках указаны соответствующие
пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3
и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5).
Лист № 2
Всего листов 4
Весы снабжены следующей функцией:
- сигнализация оперегрузке весов.
Весы могут быть оснащены интерфейсом RS-232 для связи с периферийными
устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания либо
от встроенного аккумулятора.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и
минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e).
Обозначение модификаций весов HD имеет вид HD-X
1
X
2
, где:
X
1
- обозначение максимальной нагрузки (Max) в килограммах;
X
2
- DD (если присутствует) - дублирующее показывающее устройство на задней стенке инди-
катора (весоизмерительного прибора) весов.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

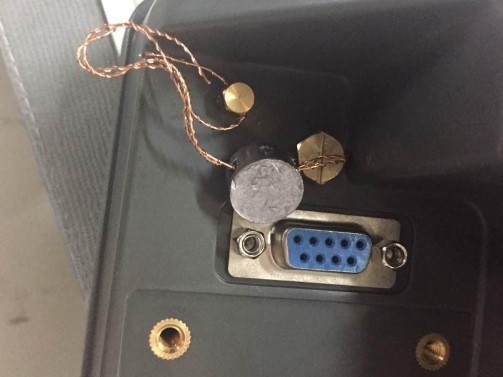

Рисунок 2 - Место пломбировки весов
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически
значимым.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее весов при их включении.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также
не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО
невозможно без применения специализированного оборудования производителя.
УровеньзащитыПОотнепреднамеренныхипреднамеренныхвоздействий
в соответствии с Р 50.2.077-2014 - «высокий».
Лист № 3
Всего листов 4
Таблица 1
Идентификационные данные (признаки)
1
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
2
HD Firmware
-1.XX
--
Примечание - Идентификационное наименование программного обеспечения, цифровой
идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления
цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Метрологические и технические характеристики
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и маркировочную табличку,
расположенную на корпусе весов.
Комплектность средства измерений
1. Весы……………………………………………………………………………………….1 шт.
2. Адаптер сетевого питания …………………………………….....………..…………….1 шт.
3. Руководство по эксплуатации…………..……………………………………………….1 шт.
III
Max, кг
Таблица 2 - Метрологические характеристики
МетрологическаяОбозначение модификаций
характеристика HD-60 HD-150HD-300
Класс точности по
ГОСТ OIML R 76-1-2011
Максимальная нагрузка,
30/60
60/150150/300
0,2
0,41
делений (n)
Минимальная нагрузка,
Min, кг
Поверочный интервал е,
и действительная
0,01/0,02
0,02/0,050,05/0,1
цена деления, d, (e=d), кг
Число поверочных
3000/3000
3000/30003000/3000
Пределы допускаемой по-
грешности при первичной
поверке
0≤m≤500е±0,5е
500е<m≤ 2000е ±1е
2000е<m≤10000е±1,5е
Диапазон 100 % Max
уравновешивания тары
Диапазон температуры
(п. 3.9.2.2от -10 до +40
ГОСТ OIML R 76-1-2011)
Габаритные размеры, мм400×630×750
Масса, кг, не более 15
Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.
Лист № 4
Всего листов 4
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011,
«Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки: гири, соответствующие классу точности М
1
, М
2
по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе 4 «Программное обеспечение».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия
эксплуатации весов не обеспечивают его сохранность в течение всего интервала между
поверками при нанесении на весы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
электронным напольным HD
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «CAS Corporation», Республика Корея
#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
99# Changjiang Road, Jiashan County, Zhejiang Province, Китай
Заявитель
МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО ФИРМЫ КАС КОРПОРЕЙШН ЛТД.
Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
ИНН 9909006133
Тел/факс.: +7 (495) 784-77-04; E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
