Приложение к свидетельству № 63462
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы измерительные VBOX3i
Назначение средства измерений
Приборы измерительные VBOX3i, (далее – приборы) предназначены для измерения
параметров движения транспортных средств: расстояния, интервалов времени, скорости.
1 - место нанесения знака поверки

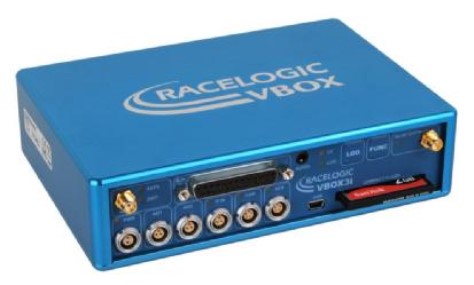

Рисунок 1 – Внешний вид прибора измерительного VBOX3i
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО VBOX3i Firmware является метрологически значимым, вносится в
программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-
изготовителем, и не может быть изменено пользователем.
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Описание средства измерений
Принцип действия приборов VBOX3i заключается в использовании GPS приемника
частотой 100 Гц, получающего сигналы со спутников с известными координатами,
обработкисигналовспомощьювстроеннойвприборпрограммы,определении
месторасположения исследуемого объекта путем измерения расстояний от объекта до
спутников по времени задержки распространения сигнала. Определение скорости прибором
осуществляетсяна основеиспользованияэффектаДоплера.Данные, полученные
приемником, привязаны к шкале реального времени при постоянной коррекции часов
приемника по часам спутников, записываются на флэш-карту в виде файла в формате VBO и
обрабатываются в дальнейшем на персональном компьютере с помощью программы
VBOXTools Software. Получают результаты измерений скорости, расстояния с привязкой к
определенным интервалам времени. Текущая скорость транспортного средства и один из
других параметров по выбору выводятся также на внешний многофункциональный дисплей,
или экран ПК.
Приборы конструктивно выполнены в закрытом корпусе, имеющем лицевую панель
с функциональными кнопками. На задней стороне корпуса находятся разъемы для
подключения источника питания и внешней антенны, а также коммуникационные порты для
подключения персонального компьютера и периферийных устройств Racelogic.
Внешний вид приборов приведен на рисунке 1.
1
Лист № 2
Всего листов 4
Внешнее ПО VBOXTools Software применяется для связи с компьютером через
интерфейс USB/RS232, позволяет считывать с SD флэш-карты результаты измерений,
сохранять их на жестком диске персонального компьютера. Внешнее ПО не является
метрологически значимым.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Идентификационные данные (признаки)
Таблица 1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ВстроенноеВнешнее
программное программное
обеспечение обеспечение
VBOX3i FirmwareVBOXTools
Software
Не ниже Не ниже
2.2 b18140 2.16.8b420
не определяетсяне определяется
Метрологические и технические характеристики
Метрологические и технические характеристики приборов приведены в таблице 2.
Наименование характеристики
Таблица 2
Номинальное значение,
допуск
1
±0,2
0,01
±0,01
от 5 до 150
0,01
±0,1
от 5 до 400
100
10
цифровой
10
от 7 до 30
6
170 × 125 × 45
0,95
Разрешение при измерении расстояний, см
Пределы допускаемой относительной погрешности измерений
расстояний, %
Разрешение при измерении интервалов времени, с
Пределы допускаемой абсолютной погрешности измерений
интервалов времени, с
Диапазон измерений скорости, км/ч
Разрешение при измерении скорости, км/ч
Пределы допускаемой абсолютной погрешности измерений
скорости, км/ч
Диапазон показаний скорости, км/ч
Частота обновления GPS приемника, Гц
Время холодного старта прибора, мин, не более
Вид отсчетного устройства
Время непрерывной работы прибора, ч, не менее
Напряжение питания от сети постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
Температура окружающей среды, °С
Вероятность безотказной работы за 1000 ч
Средний полный срок службы, лет, не менее
от - 30 до + 30
0,92
5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Инструкции пользователя в
правый верхний угол типографским способом.
Комплектность средства измерений
Комплектность приборов указана в таблице 3
Лист № 3
Всего листов 4
Наименование
Прибор измерительный
VBOX3i
1
Блок питания
RLVBACS020
1
Флэш карта 2 Гб
RLACS098
1
Спутниковая антенна Глонасс/ GPS с кабелем
RLACS156
1
Программное обеспечение (ПО)
VBOXTools Software
1
Кейс
RLVBACS013
1
Кабель USB/RS232
RLCAB042
1
Кабель питания через прикуриватель автомобиля
RLCAB010L
1
Руководство по эксплуатации
1
Методика поверки
МП 34-233-2016
1
1
Таблица 3
ОбозначениеКол-во,
(шифр) шт.
VBOX3i 100 Hz GPS
Data Logger
Копия описания типа на прибор измерительный
VBOX3i
Поверка
осуществляется по документу МП 34-233-2016 «ГСИ. Прибор измерительный VBOX3i.
Методика поверки», утвержденному ФГУП «УНИИМ» 18 мая 2016 г.
Основные средства поверки:
-Эталон единицы длины 3-го разряда по ГОСТ Р 8.763 в диапазоне значений
от 0 до 20 м (Лента измерительная);
-Частотомер Ч3-63, диапазон измерений интервалов времени от 0,1 мкс до 10
4
с,
Госреестр № 9084-83.
Место нанесения знака поверки указано на рисунке 1.
Сведения о методиках (методах) измерений
Метод измерений изложен в «VBOX 3i 100Hz GPS Data Logger. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам
измерительным VBOX3i
-Техническая документация Изготовителя.
Изготовитель
«Racelogic Ltd», Великобритания
Unit 10, Swan Business Centre, Osier Way, Buckingham, MK 18 1TB
Tel: +44 (0) 1280 823803
Fax: +44 (0) 1280 823595
E-mail:
Web:
Заявитель
Общество с ограниченной ответственностью «МОДУС-Медицинские технологии»
(ООО «МОДУС-МТ»), ИНН 6672293126
620100, г. Екатеринбург, ул. Большакова, 22, корп.4, к.63
Тел: (343) 222-25-75
Факс: (343) 317-47-21
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие
«Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»).
620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел.: (343) 350-26-18
e-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническомуС.С. Голубев
регулированию и метрологии
М.п.«___»_______________2016 г.
